পণ্যের বিবরণ:
|
| পণ্য: | 1.77 ইঞ্চি টিএফটি এসপিআই ফ্রন্ট স্ক্রিন | রেজোলিউশন: | 128x160 পিক্সেল |
|---|---|---|---|
| ড্রাইভার আইসি: | ILI9163C | টাচ স্ক্রিন: | প্রতিরোধী স্পর্শ সহ (PCAP ঐচ্ছিক) |
| কভার গ্লাস মাত্রা: | কাস্টমাইজযোগ্য | দেখার দিক: | 1 ২টা বাজে |
| ইন্টারফেস: | SPI (কাস্টমাইজ করা যেতে পারে) | সংযোগ: | সোল্ডারিং টাইপ (কাস্টমাইজযোগ্য) |
| পিন নাম্বার: | 18 পিন (নির্ধারিত) | সারফেস লুমিনেন্স: | 200 cd/m2(nits) |
| আউটলাইন আবছা.: | 34x42.9x3.55 মিমি | অপারেটিং টেম্প।: | -20℃ থেকে +70℃ |
| LED লাইফটাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 1.77" এলসিডি টাচ স্ক্রিন ডিসপ্লে,128x160 এলসিডি টাচ স্ক্রিন,টিএন মেডিকেল এলসিডি ডিসপ্লে |
||
1.77" এলসিডি টাচ স্ক্রিন 128x160 টিএন প্যানেল স্মার্ট ডিভাইসের জন্য পণ্যের ভূমিকা
SAEF TECHNOLOGY SF-TC177L-9273A-T এলসিডি টাচ স্ক্রিন হল একটি 1.77 ইঞ্চি পূর্ণ টিএফটি-এলসিডি ডিসপ্লে 128x160 রেজোলিউশন (128 অনুভূমিক দ্বারা 160 উল্লম্ব পিক্সেল অ্যারে) সহ। এই টিএফটি এলসিডি মডেলটি এসপিআই ইন্টারফেস সমর্থন করে;ড্রাইভিং এলসিডি প্যানেলের সরবরাহ ভোল্টেজ (ভিসিসি) ২.৬ ভোল্ট থেকে ৩.৩ ভোল্ট, সাধারণ মান ২.৮ ভোল্ট। এটি এমবেডেড সিস্টেম, অটোমেশন, জিপিএস, চিকিৎসা সরঞ্জাম, শিল্প যন্ত্রপাতিতে ব্যবহার করা যেতে পারে,সুরক্ষা সরঞ্জাম যা উচ্চ মানের এবং রঙিন ছবিতে টিএফটি প্রদর্শন প্রয়োজন. SF-TC177L-9273A-T প্রতিরোধী টাচস্ক্রিন টিএফটি হল 200 সিডি / এম 2 (সাধারণ মান) এর উজ্জ্বলতা। এটি -20 ° C থেকে +70 ° C তাপমাত্রায় কাজ করতে পারে; এর সঞ্চয় তাপমাত্রা -30 ° C থেকে +80 ° C পর্যন্ত।
বৈশিষ্ট্য
এই ১.৭৭ ইঞ্চি টিএফটি এলসিডি টিএন টাইপের, দেখার দিক ১২টা।
এই ১.৭৭ ইঞ্চি টিএফটি ডিসপ্লেটি এসপিআই ইন্টারফেসের জন্য ডিজাইন করা হয়েছে এবং এটি এমসিইউ এবং আরজিবি ইন্টারফেসের জন্যও কাস্টমাইজ করা যায়।
এই ১.৭৭ ইঞ্চি রেসিসিভ টাচ স্ক্রিন টিএফটি একটি কিউকিউভিজিএ রেজোলিউশন, ১২৮x১৬০ পয়েন্ট, প্রতিকৃতি / উল্লম্ব টাইপ ডিসপ্লে।
এই ১.৭৭ ইঞ্চি টিএফটি স্ক্রিনটি আইএলআই ৯১৬৩সি দ্বারা নিয়ন্ত্রিত হয়, যা ST৭৭৩৫ এর সাথে প্রতিযোগিতামূলক।
এই ১.৭৭ ইঞ্চি এলসিডি টাচ স্ক্রিনটি -২০ ডিগ্রি সেলসিয়াস থেকে +৭০ ডিগ্রি সেলসিয়াসে কাজ করতে পারে
| পণ্যঃ | 1.77 ইঞ্চি রেসিসিভ এলসিডি টাচ স্ক্রিন |
| রেজল্যুশন: | 128x160 পিক্সেল |
| ইন্টারফেসঃ | এসপিআই (কাস্টমাইজ করা যায়) |
| ড্রাইভার আইসিঃ | ILI9163C |
| কভার গ্লাসের মাত্রাঃ | কাস্টমাইজযোগ্য |
| পিন নম্বরঃ | 18 পিন (কাস্টমাইজযোগ্য) |
| রূপরেখা ডিম: | 34x42.9x3.55 মিমি |
| এলইডি লাইফটাইমঃ | 40,000 ঘন্টা |
| টাচ স্ক্রিনঃ | রেসিসিভ টাচ সহ (PCAP অপশনাল) |
| দেখার দিকঃ | ১২টা |
| সংযোগঃ | সোল্ডারিং টাইপ (কাস্টমাইজযোগ্য) |
| পৃষ্ঠের উজ্জ্বলতাঃ | 200 সিডি/মি2 ((নিট) |
| অপারেটিং টেম্পঃ | -20°C থেকে +70°C |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
1.77" এলসিডি টাচ স্ক্রিন 128x160 টিএন প্যানেল স্মার্ট ডিভাইসের জন্য পণ্যের অঙ্কন
পিন বর্ণনা
| না। | পিন নাম | I/O | বর্ণনা |
| 1 | জিএনডি | আমি | মাটি |
| 2 | LED- | ও | LED ক্যাথোড |
| 3 | LED+ | ও | LED অ্যানোড |
| 4 | জিএনডি | আমি | মাটি |
| 5 | রিসেট | আমি | এলসিএম রিসেট ইনপুট সিগন্যাল |
| 6 | A0 | আমি | সিগন্যাল নির্বাচন করুন |
| 7 | এসডিএ | আমি | তথ্য ইনপুট সংকেত প্রদর্শন করুন |
| 8 | এসসিকে | আমি | ঘড়ি ইনপুট সংকেত প্রদর্শন করুন |
| 9 | ভিডিডিএ | আমি | পাওয়ার সাপ্লাই 2.8V ভোল্টেজ |
| 10 | VDDIO | আমি | পাওয়ার সাপ্লাই 2.8V/1.8V ভোল্টেজ |
| 11 | সি এস | আমি | চিপ নির্বাচন সংকেতের জন্য ইনপুট পিন |
| 12 | জিএনডি | আমি | মাটি |
| 13 | YD | আমি | টাচ প্যানেল ইনপুট সংকেত |
| 14 | এক্সএল | আমি | টাচ প্যানেল ইনপুট সংকেত |
| 15 | ইউ ইউ | আমি | টাচ প্যানেল ইনপুট সংকেত |
| 16 | এক্সআর | আমি | টাচ প্যানেল ইনপুট সংকেত |
| 17 | জিএনডি | আমি | মাটি |
| 18 | জিএনডি | আমি | মাটি |
সর্বোচ্চ পরম সীমা
| পয়েন্ট | প্রতীক | মূল্য | ইউনিট |
| লজিকের জন্য পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | 1.6~3.3 | V |
| ইনপুট ভোল্টেজ | ভিন | ভিডিডি+০।3 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | - ২০ থেকে ৭০ | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটিজি | - ৩০ থেকে ৮০ | °C |
DC বৈশিষ্ট্য (VDD=2.8V,Ta=25°C)
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | পরীক্ষার অবস্থা |
| অপারেটিং ভোল্টেজ | ভিডিডি | 2.6 | 2.8 | 3.3 | V | - |
| সরবরাহের স্রোত | আইডিডি | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| ইনপুট ভোল্টেজ | এইচআইভি | 0.8VDD | - | ভিডিডি | V | - |
| ভিআইএল | 0 | - | 0.2VDD | V | ||
| ইনপুট ফুটো বর্তমান | আইআইএল | - এক।0 | - | 1.0 | mA | VIN=VDD বা VSS |
ব্যাকলাইট বৈদ্যুতিক-অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট |
পরীক্ষা শর্ত |
নোট |
| সরবরাহ ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V | If=30 mA | - |
| সরবরাহ বর্তমান | যদি | - | 30 | - | mA | - | - |
| বিপরীত ভোল্টেজ | ভিআর | - | - | 5 | V | - | |
| শক্তি অপচয় | Pd | - | 288 | - | এম ডাব্লু | - | |
| এলসিএমের জন্য আলোকসজ্জা তীব্রতা |
- |
- | 200 | - | Cd/m2 | If=30mA | - |
| LCM এর জন্য অভিন্নতা | - | 80 | - | - | % | If=30 mA | - |
| ব্যাকলাইট রঙ | সাদা | ||||||

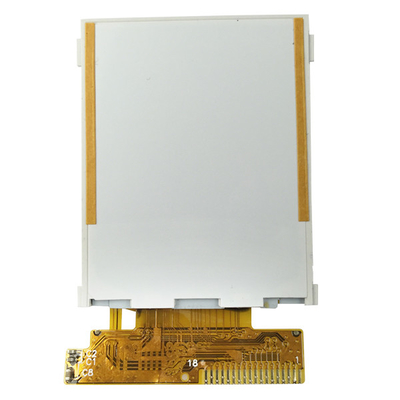

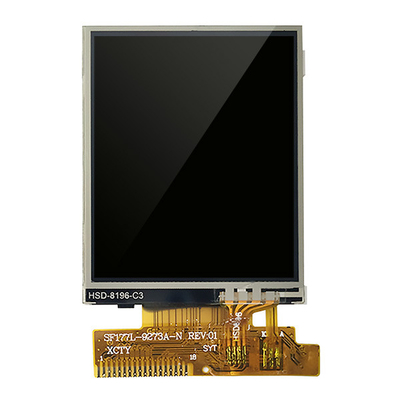

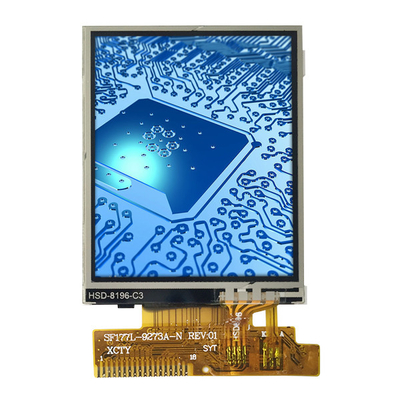

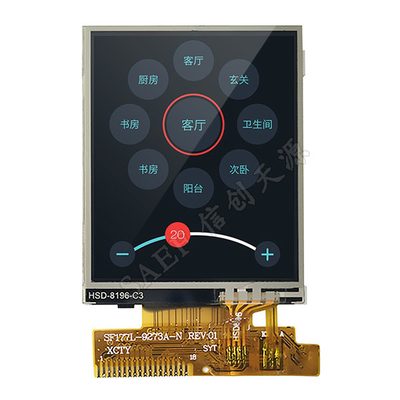

1.77" এলসিডি টাচ স্ক্রিন প্রদর্শন 128x160 স্মার্ট ডিভাইসের জন্য টিএন প্যানেল পণ্যের চিত্র
কারখানার সুবিধা এবং শংসাপত্র
টিএফটি এলসিডি ডিসপ্লে মডিউল প্রস্তুতকারক - 300 টিরও বেশি টিএফটি স্ট্যান্ডার্ড আইটেম লাইন
এসএইএফ টেকনোলজি হল চীন ভিত্তিক টিএফটি এলসিডি ডিসপ্লের একটি বিশ্বব্যাপী শীর্ষস্থানীয় প্রস্তুতকারক। এসএইএফ 0.96 "1. এর মতো আকারে ছোট থেকে মাঝারি আকারের টিএফটি ডিসপ্লে মডিউলগুলির বিস্তৃত পণ্য পরিসীমা সরবরাহ করে।২২ ইঞ্চি রাউন্ড১.২৮ ইঞ্চি গোলাকার,1.৪৪, ১.৫৪, ১।77, ২", ২.১" গোলাকার, ২.২" ২.৩", ২.৪", ২.৬", ২.৮", ৩", ৩.১", ৩.২", ৩.৪" ৩.৫", ৩.৬", ৩.৭", ৪", ৪.৩", ৪.৬", ৫", ৫.৫", ৫.৬", ৫.৭", ৬.৫", ৭", ৮", ৯", ১০.১", ১০.২", ১০.৪", ১১.৬", ১২.১ ", ১২.৩", ১৩.৩", ১৪",১৫", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" এবং 28 "টিএফটি (সক্রিয় এলাকার ব্যাসার্ধের আকার) ইত্যাদি। এই ওয়েবসাইটে 300 টিরও বেশি টিএফটি স্ট্যান্ডার্ড মডেল তালিকাভুক্ত রয়েছে;এছাড়াও, প্রায় প্রতিটি আইটেম গ্রাহকদের প্রয়োজন মেটাতে স্ট্যান্ডার্ড আইটেম থেকে প্রাপ্ত গ্রহণযোগ্য।
SAEF TFT ডিসপ্লে শিল্প মান অনুযায়ী যোগ্যতা অর্জন করে যার মধ্যে রয়েছে স্ট্যান্ডার্ড TFT-LCD মডিউল, IPS TFT, উচ্চ উজ্জ্বলতা TFT LCD (সানলাইট পাঠযোগ্য ডিসপ্লে), কন্ট্রোলার বোর্ড সহ TFT প্যানেল,বার টাইপ টিএফটি, ওয়াইড তাপমাত্রা টিএফটি এলসিডি। এই ডিসপ্লেগুলির মধ্যে ল্যান্ডস্কেপ বা প্রতিকৃতি মোড অন্তর্ভুক্ত রয়েছে।SAEF টিএফটি এলসিডি ডিসপ্লে বিভিন্ন রেজোলিউশনে পাওয়া যায় এবং টচ স্ক্রিনটি প্রতিরোধমূলক এবং প্রজেক্ট ক্যাপাসিটিভ (পিসিএপি টাচ স্ক্রিন) প্রযুক্তিতে বিকল্পআমাদের অনেক টিএফটি ডিসপ্লে মডিউলের মধ্যে এমসিইউ, আরজিবি, টিটিএল, এলভিডিএস এবং এমআইপিআই ডিএসআই সহ একাধিক ইন্টারফেস রয়েছে।SAEF TFT মডিউলগুলি শিল্প নিয়ন্ত্রণ সহ বেশ কয়েকটি অ্যাপ্লিকেশনের জন্য উপযুক্ত, কফি মেশিন, চিকিৎসা সরঞ্জাম, পিওএস সিস্টেম, অটোমেশন, জিপিএস নেভিগেটর, সাদা পণ্য, শক্তি নিয়ন্ত্রণ, টেলিযোগাযোগ, চিকিৎসা সরঞ্জাম ইত্যাদি।
