পণ্যের বিবরণ:
|
| পণ্য: | LCD টাচ স্ক্রীন 3.5" | রেজোলিউশন: | 320x240 বিন্দু |
|---|---|---|---|
| টাচ স্ক্রিন: | PCAP টাচ স্ক্রিন সহ | কভার লেন্স: | কাস্টমাইজযোগ্য |
| দেখার দিক: | 6 টা বাজে | ইন্টারফেস: | আরজিবি ইন্টারফেস |
| আউটলাইন আবছা.: | 76.9x63.9x4.65 মিমি | পিন নাম্বার: | 54 পিন |
| ব্যাকলাইট সরবরাহ বর্তমান: | 20 mA | ব্যাকলাইট সাপ্লাই ভোল্টেজ: | 19.2 ভি |
| সংযোগ: | প্লাগিং | সারফেস লুমিনেন্স: | ৩২০ সিডি/মি২ |
| যুক্তির জন্য পাওয়ার সাপ্লাই ভোল্টেজ: | 1.6~3.3 V | ইনপুট ভোল্টেজ: | ভিডিডি+০.৩ ভোল্ট |
| অপারেটিং তাপমাত্রা: | -২০ থেকে ৭০ ডিগ্রি সেলসিয়াস | সংগ্রহস্থল তাপমাত্রা: | -30 থেকে 80 ডিগ্রি সেলসিয়াস |
| সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 3.5 ¢ এলসিডি টাচ স্ক্রিন,54 পিন এলসিডি টাচ স্ক্রিন,320x240 এলসিডি টাচ স্ক্রিন |
||
3.5" টিএফটি এলসিডি টাচ স্ক্রিন ডিসপ্লে আরজিবি 320x240 ল্যান্ডস্কেপ 54 পিন ক্যাপাসিটিভ টাচ স্ক্রিন সহ পণ্যের ভূমিকা
SAEF TECHNOLOGY SF-TO350M-8840A-CT একটি 3.5 ইঞ্চি এলসিডি সেল যা সক্রিয় উপাদান হিসাবে পাতলা ফিল্ম ট্রানজিস্টর এবং পিক্সেল ধারণ করে। এই মডেলটি একক 3.5 (4:3) ইঞ্চি ট্রান্সমিসিভ টাইপ প্রধান TN-LCD প্যানেল. প্যানেলের রেজোলিউশন 320 ((RGB) x 240 পিক্সেল এবং 16.7M পর্যন্ত রঙ প্রদর্শন করতে পারে।
SF-TO350M-8840A-CT পিসিএপি টাচ স্ক্রিন ওসিএ সংযুক্ত রয়েছে, পিসিএপি জি + জি কাঠামো। SF-TO350M-8840A-CT আরজিবি ইন্টারফেস সমর্থন করে যখন টাচ স্ক্রিনটি আইআইসি ইন্টারফেস।
SF-TO350M-8840A-CT টিএফটি এলসিডি মডিউলটি ব্ল্যাক বক্স, স্মার্ট ডিভাইস, মোবাইল পিওএস, ক্যাশ রিডার, জিপিএস হ্যান্ডহেল্ড ফোন, হ্যান্ডহেল্ড ফুড অর্ডারিং মেশিন, সিগন্যাল বিশ্লেষক,বেঞ্চ টপ ল্যাবরেটরি সরঞ্জাম, সিকিউরিটি সিস্টেম, হোম অটোমেশন, মিনি অডিও প্লেয়ার, বেবি মনিটর এবং অন্যান্য হ্যান্ডহেল্ড ডিভাইস ইত্যাদি।
বৈশিষ্ট্যঃ
| পণ্যঃ | এলসিডি টাচ স্ক্রিন 3.5 " |
| রেজল্যুশন: | 320X240 ডট |
| কভার লেন্স: | কাস্টমাইজযোগ্য |
| ইন্টারফেসঃ | আরজিবি ইন্টারফেস |
| পিন নম্বরঃ | ৫৪ পিন |
| টাচ স্ক্রিনঃ | পিসিএপি টাচ স্ক্রিন সহ |
| পৃষ্ঠের উজ্জ্বলতাঃ | 320 Cd/m2 (কাস্টমাইজ করা যাবে) |
| দেখার দিকঃ | ৬টা |
| রূপরেখা ডিম: | 76.9x63.9x4.65 মিমি |
| ব্যাকলাইট সাপ্লাই বর্তমানঃ | ২০ এমএ |
| ব্যাকলাইট সরবরাহের ভোল্টেজঃ | 19.২ ভোল্ট |
| সংযোগঃ | প্লাগিং |
| ইনপুট ভোল্টেজঃ | ভিডিডি+০.৩ ভোল্ট |
| লজিকের জন্য পাওয়ার সাপ্লাই ভোল্টেজঃ | 1.6~3.3 ভোল্ট |
| অপারেটিং তাপমাত্রাঃ | -২০ থেকে ৭০ ডিগ্রি সেলসিয়াস |
| সংরক্ষণের তাপমাত্রাঃ | -৩০ থেকে ৮০ ডিগ্রি সেলসিয়াস |
| সার্টিফিকেটঃ | আইএসও ৯০০১ঃ২০১৫ / আইএসও ১৪০০:2015 |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
ইন্টারফেস পিন সংজ্ঞা
| না। | পিন নাম | I/O | বর্ণনা |
| 1 | LED-K1 | আমি | LED ক্যাথোড |
| 2 | LED-K2 | আমি | LED ক্যাথোড LED-K1 এর সাথে সংযুক্ত করুন |
| 3 | LED-A1 | আমি | LED অ্যানোড |
| 4 | LED-A2 | আমি | LED-A1 এর সাথে LED অ্যানোড সংযোগ করুন |
| ৫-৭ | এন সি | - | কোন সংযোগ নেই |
| 8 | /RESET | আমি | পিন পুনরায় সেট করুন |
| 9 | সি এস | আমি | চিপ নির্বাচন সংকেতের জন্য ইনপুট পিন |
| 10 | এসসিএল | আমি | এসপিআই ঘড়ির সংকেত |
| 11 | এসডিআই | আমি | এসপিআই ইন্টারফেস ইনপুট পিন |
| 12 | B0 | আমি | ব্লু ডেটা সিগন্যাল (এলএসবি) |
| ১৩-১৯ | বি১-৭ | আমি | নীল তথ্য সংকেত |
| 20 | G0 | আমি | গ্রিন ডেটা সিগন্যাল ((LSB) |
| ২১-২৭ | জি১-৭ | আমি | সবুজ তথ্য সংকেত |
| 28 | R0 | আমি | রেড ডেটা সিগন্যাল (এলএসবি) |
| ২৯-৩৫ | আর১-৭ | আমি | রেড ডেটা সিগন্যাল |
| 36 | HSYNC | আমি | অনুভূমিক সিঙ্ক্রোনাইজিং সংকেত |
| 37 | VSYNC | আমি | উল্লম্ব সমন্বয় সংকেত |
| 38 | DOTCLK | আমি | প্রতিটি তারিখের নমুনা জন্য ঘড়ি সংকেত |
| ৩৯-৪০ | এন সি | - | কোন সংযোগ নেই |
| 41 | ভিডিডি | আমি | +2.8V পাওয়ার সোর্স |
| 42 | VDDIO | আমি | 1.8V~2.8V পাওয়ার সোর্স |
| 43 | ইউ ইউ | আমি | টাচ প্যানেল পিন |
| 44 | এক্সএল | আমি | |
| 45 | YD | আমি | |
| 46 | এক্সআর | আমি | |
| ৪৭-৫১ | এন সি | - | কোন সংযোগ নেই |
| 52 | সক্ষম | আমি | ইনপুট ডেটা সক্ষম নিয়ন্ত্রণ |
| ৫৩-৫৪ | জিএনডি | আমি | পাওয়ার গ্রাউন্ড |
সর্বোচ্চ পরম সীমা
| পয়েন্ট | প্রতীক | মূল্য | ইউনিট |
| লজিকের জন্য পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | 1.6~3.3 | V |
| ইনপুট ভোল্টেজ | ভিন | ভিডিডি+০।3 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | - ২০ থেকে ৭০ | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটিজি | - ৩০ থেকে ৮০ | °C |
ব্যাকলাইট বৈদ্যুতিক-অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট | শর্ত |
| সরবরাহ ভোল্টেজ | Vf | 17.5 | 19.2 | 20.5 | V | If=20mA |
| সরবরাহ বর্তমান | যদি | - | 20 | - | mA | - |
| বিপরীত ভোল্টেজ | ভিআর | - | - | 5 | V | - |
| শক্তি অপচয় | Pd | - | 288 | - | এম ডাব্লু | - |
| আলোর তীব্রতা | 260 | 320 | 350 | Cd/m2 | If=20mA | |
| LCM এর জন্য অভিন্নতা | - | 80 | - | - | % | If=20mA |
| ব্যাকলাইট রঙ | সাদা | |||||
নির্ভরযোগ্যতা পরীক্ষা
| পয়েন্ট | শর্ত | সময় (ঘন্টা) | মূল্যায়ন |
| উচ্চ তাপমাত্রা | ৮০°সি | 120 |
কোন অস্বাভাবিকতা নেই ফাংশনে এবং চেহারা |
|
উচ্চ তাপমাত্রা
|
৭০°সি | 120 | |
| নিম্ন তাপমাত্রায় সঞ্চয় | -30°C | 120 | |
| নিম্ন তাপমাত্রা | -২০ ডিগ্রি সেলসিয়াস | 120 | |
| আর্দ্রতা | ৬০°সি/ ৯০% আরএইচ | 120 | |
| তাপীয় শক তাপমাত্রা চক্র |
-২০°সি ¬২৫°সি ®৭০°সি (০.৫ ঘণ্টা ৫ মিনিট ০.৫ ঘণ্টা) |
১০ চক্র |

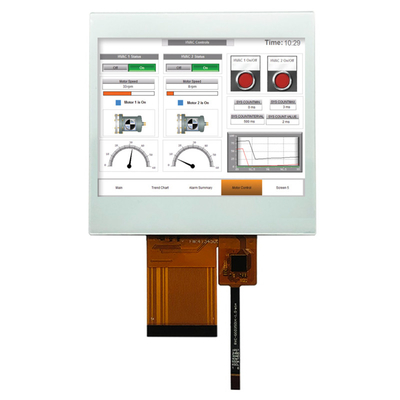

3.5" টিএফটি এলসিডি টাচ স্ক্রিন ডিসপ্লে আরজিবি 320x240 ল্যান্ডস্কেপ 54 পিন ক্যাপাসিটিভ টাচ স্ক্রিন সহ পণ্যের চিত্র
কারখানার সুবিধা এবং শংসাপত্র
প্রজেক্টেড ক্যাপাসিটিভ (পিসিএপি) স্পর্শ
প্রজেক্টেড ক্যাপাসিটিভ (পিসিএপি) টাচ প্রযুক্তি দ্রুত এবং সংবেদনশীল প্রতিক্রিয়া এবং পেশাদার-গ্রেড নির্ভরযোগ্যতার সাথে মিলিত।
প্রযুক্তি প্রজেক্ট ক্যাপাসিটিভ টাচ স্ক্রিন কঠোর শিল্প, চিকিৎসা, এবং স্বয়ংচালিত অ্যাপ্লিকেশন জন্য ডিজাইন করা হয়। আমরা তরল স্ফটিক প্রদর্শন (LCDs) সঙ্গে PCAP টাচ স্ক্রিন একত্রিত করতে পারেন,যা একটি ইন্টিগ্রেটেড এমবেডেড সলিউশন যা সরবরাহ চেইন এবং সমাবেশকে সহজ করতে সহায়তা করে.
কভার গ্লাস:
1আকারঃ কাস্টম আকার, আকার, প্রান্ত চিকিত্সা, গর্ত এবং কাটা
2. রঙঃ সিল্ক প্রিন্টিং, লোগো
3গ্লাস উপাদানঃ গরিলা গ্লাস, টেম্পারেড গ্লাস, পিএমএমএ
4চিকিত্সাঃ আয়না, এজি, এআর, এএফ
সেন্সর:
1সেন্সর উপাদানঃ গ্লাস, ফিল্ম, ফিল্ম+ফিল্ম
2FPC: আকৃতির নকশা ঐচ্ছিক
3. আইসিঃ ইইটিআই, আইএলআইটিইকে, এসআইএস, সাইপ্রাস, ফোকালটেক, গুডিক্স ইত্যাদি
4ইন্টারফেসঃ আই২সি, ইউএসবি, আরএস২৩২
সার্চ কীওয়ার্ড: টিএফটি ৩.৫ ইঞ্চি, ৩.৫ ইঞ্চি, ৩.৫ ইঞ্চি, ৩.৫ ইঞ্চি।5৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন,৩.৫ ইঞ্চি টিএফটি এলসিডি স্ক্রিন, ৩.৫ ইঞ্চি আরজিবি টিএফটি, টিএফটি ৩.৫ ইঞ্চি আরজিবি, ৩.৫ কিউভিজিএ, চীন ৩.৫ ইঞ্চি টিএফটি।
