পণ্যের বিবরণ:
|
| পণ্য: | 3.5 ইঞ্চি TFT LCD টাচস্ক্রিন | রেজোলিউশন: | 320x480 HVGA |
|---|---|---|---|
| দেখার দিক: | 1 ২টা বাজে | পিন নাম্বার: | ৪০ পিন |
| ইন্টারফেস: | MCU 8/16BIT, SPI 3/4wire | সারফেস লুমিনেন্স: | ৫০০ সিডি/এম২ ((নিট) |
| আউটলাইন আবছা.: | 54.48(H)x84.71(V)x3.40(T) (মিমি) | সক্রিয় এলাকা: | 48.96 ((H) x73.44 ((V) (মিমি) |
| টাচ স্ক্রিন: | ক্যাপাসিটিভ টাচ প্যানেল সহ | ড্রাইভার আইসি: | আইএলআই ৯৪৮৮ |
| সিটিপি ড্রাইভার: | FT6336U | সংযোগ: | প্লাগিং |
| অপারেটিং টেম্প।: | -20℃ থেকে +70℃ | স্টোরেজ টেম্প।: | -30°C থেকে +80°C |
| সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 3.5 ইঞ্চি TFT LCD টাচ স্ক্রিন,এসপিআই এমসিইউ এলসিডি টাচ স্ক্রিন |
||
এই আইটেমটি সম্পর্কে SFTO350PY-7118A-CT টিএফটি টাচস্ক্রিন মডিউল সহ
এসএইএফ টেকনোলজির এসএফটিও 350 পিওয়াই -7118 এ-সিটি এলসিডি টাচ স্ক্রিনটি একটি 3.5 ইঞ্চি টিএন ডিসপ্লে যা বিশেষত উচ্চ-রেজোলিউশন এবং উচ্চ উজ্জ্বলতার ডিসপ্লে প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।নিচে পণ্যটির বিস্তারিত পরিচিতি দেওয়া হল:
ইনস্টলেশনের দিকঃ
- স্ট্যান্ডার্ড পণ্যটি একটি উল্লম্ব মোড এলসিডি মডিউল, যা বেশিরভাগ উল্লম্ব ইনস্টলেশন অ্যাপ্লিকেশন দৃশ্যকল্পের জন্য উপযুক্ত।
- যদি আপনার অনুভূমিক মোডের মতো বিশেষ প্রয়োজনীয়তার প্রয়োজন হয় তবে আপনি প্রযুক্তিগত সহায়তা এবং কাস্টমাইজড পরিষেবাদির জন্য আমাদের সাথে যোগাযোগ করতে পারেন।
অ্যাপ্লিকেশন দৃশ্যকল্পঃ
- বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত যেমন শিল্প নিয়ন্ত্রণ প্যানেল, চিকিৎসা সরঞ্জাম, যন্ত্রপাতি, স্মার্ট হোম ডিভাইস ইত্যাদি।
শিল্প নিয়ন্ত্রণ প্যানেলে, SAEF প্রযুক্তির SFTO350PY-7118A-CT এলসিডি টাচ স্ক্রিন মডিউল একাধিক ভূমিকা পালন করতে পারে, অপারেশনাল দক্ষতা এবং ব্যবহারকারীর অভিজ্ঞতা উন্নত করে।ক্যাপাসিট্যান্স টাচ স্ক্রিন প্রযুক্তি এবং উচ্চ উজ্জ্বলতা প্রদর্শন বৈশিষ্ট্য SFTO350PY-7118A-CT মডিউল এটি শিল্প নিয়ন্ত্রণ প্যানেলের জন্য একটি আদর্শ পছন্দপিএলসি বা অন্যান্য নিয়ামকদের সাথে সহযোগিতা করে,এই মডিউলটি শিল্প অটোমেশন সিস্টেমের বুদ্ধিমত্তা এবং অপারেশনাল সুবিধা উন্নত করতে পারে.
বৈশিষ্ট্য
| পণ্যঃ | 3.5 ইঞ্চি টিএফটি এলসিডি টাচ স্ক্রিন |
| রেজল্যুশন: | 320x480 HVGA |
| ইন্টারফেসঃ | এমসিইউ ৮/১৬বিআইটি, এসপিআই ৩/৪ওয়্যার |
| পিন নম্বরঃ | ৪০ পিন |
| দেখার দিকঃ | ১২টা |
| পৃষ্ঠের উজ্জ্বলতাঃ | ৩০০ সিডি/মি২ ((নিট) |
| রূপরেখা ডিম: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (মিমি) |
| সক্রিয় এলাকাঃ | 48.96 ((H) x73.44 ((V) (মিমি) |
| টাচ স্ক্রিনঃ | ক্যাপাসিটিভ টাচ প্যানেল সহ |
| সিটিপি ড্রাইভার: | FT6336U |
| ড্রাইভার আইসিঃ | আইএলআই ৯৪৮৮ |
| সংযোগঃ | প্লাগিং |
| অপারেটিং টেম্পঃ | -20°C থেকে +70°C |
| সঞ্চয়স্থানের তাপমাত্রাঃ | -30°C থেকে +80°C |
| সার্টিফিকেটঃ | আইএসও ৯০০১ঃ২০১৫ / আইএসও ১৪০০:2015 |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
যান্ত্রিক রূপরেখা
ইন্টারফেস পিন সংজ্ঞা
|
পিননা, না। |
প্রতীক | ফাংশন |
| 1 | এক্সএল | বাম লাইন স্পর্শ করুন |
| 2 | ইউ ইউ | উপরের সার্কিট স্পর্শ করুন |
| 3 | এক্সআর | ডান শেষ লাইন স্পর্শ করুন |
| 4 | YD | নীচের লাইন স্পর্শ করুন |
| 5 | জিএনডি | মাটি |
| 6 | আইওভিসিসি | পাওয়ার সাপ্লাই 1.8V |
| 7 | ভিসিসি | পাওয়ার সাপ্লাই 2.8V |
| 8 | এফএমআরকে | ফ্রেম সিঙ্ক্রোনাইজেশন সিগন্যাল |
| 9 | সি এস | চিপ নির্বাচন ইনপুট পিন (সক্রিয় কম) |
| 10 | এস এস | সমান্তরালভাবে ডেটা/কমান্ড নির্বাচন পিন প্রদর্শন |
| 11 | WR/SPI_SCL | 8080 এমসিইউ সমান্তরাল ইন্টারফেস / এসসিএল পিনে সিরিয়াল ক্লক হিসাবে লিখুন সক্ষম করুন |
| 12 | আর ডি | 8080 MCU সমান্তরাল ইন্টারফেসে পড়তে সক্ষম করুন। |
| 13 | SPI_SDA | সিরিয়াল ডেটা ইনপুট/আউটপুট দ্বি-নির্দেশ পিন |
| 14 | SPI_SDO | সিরিয়াল ডেটা আউটপুট |
| 15 | রিসেট | বাহ্যিক রিসেট ইনপুট। |
| 16 | জিএনডি | মাটি |
| ১৭-৩২ | DB0-DB15 | এমসিইউ সমান্তরাল ইন্টারফেস ডেটা বাস। |
| 33 | LEDA | LED ব্যাকলাইট ((Anode) |
| ৩৪-৩৬ | LEDK | LED ব্যাকলাইট ((ক্যাথোড) |
| 37 | জিএনডি | মাটি |
| 38 | আই এম ও | ইন্টারফেস মোড নির্বাচন করুন |
| 39 | আইএম১ | ইন্টারফেস মোড নির্বাচন করুন |
| 40 | আইএম২ | ইন্টারফেস মোড নির্বাচন করুন |
ক্যাপাসিটিভ টাচস্ক্রিন ইন্টারফেস পিন সংজ্ঞা
| 1 | CTP_RST | টাচ স্ক্রিন পুনরায় সেট করুন |
| 2 | CTP_INT | টাচ স্ক্রিন বিচ্ছিন্ন সংকেত |
| 3 | CTP_SDA | টাচ স্ক্রিন ডাটা সিগন্যাল |
| 4 | CTP_SCL | টাচ স্ক্রিন ঘড়ি সংকেত |
| 5 | জিএনডি | মাটি |
| 6 | ভিডিডি | পাওয়ার সাপ্লাই |
অপটিক্যাল স্পেসিফিকেশন
| পয়েন্ট | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট | |
|
সাদা উজ্জ্বলতা (কেন্দ্র) |
Lv |
Θ=0 স্বাভাবিকদেখা কোণআইবিএল= ১২০ এমএ |
-- | 300 | -- | cd/m2 | |
| প্রতিক্রিয়া সময় | Tr+Tf | -- | 20 | 40 | এম এস | ||
| কন্ট্রাস্ট রেসিও | সিআর | -- | 500 | -- | -- | ||
|
রঙরঙিনতা (CIE1931) |
সাদা | Wx | 0.292 | 0.307 | 0.322 | ||
| ওয়াই | 0.312 | 0.327 | 0.342 | ||||
|
দেখার কোণ |
হর |
¢L |
CR≥10 |
-- | 70 | -- | |
| ΘR | -- | 70 | -- | ||||
|
ভের |
¢ | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| উজ্জ্বলতা অভিন্নতা | গড় | Θ=0 | 80 | 90 | -- | % | |
| রঙের ব্যাপ্তি | এনটিএসসি | Θ=0 | 57 | 60 | -- | % | |
| অপ্টিম ভিউ দিক | রাত ১২টা। | ||||||
বৈদ্যুতিক বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট |
| অ্যানালগ সরবরাহের ভোল্টেজ | ভিডিডি | 2.4 | 2.8 | 3.3 | V |
| ডিজিটাল সরবরাহের ভোল্টেজ | ভিডিডিআই | 1.65 | 1.8 | 3.3 | |
| ইনপুট সিগন্যাল ভোল্টেজ | এইচআইভি | 0.7VDDI | - | ভিডিডিআই | V |
| ভিআইএল | জিএনডি | - | 0.3VDDI | V |
ব্যাকলাইট বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| এলইডি বর্তমান | আইএল | - | 90 | 120 | mA |
| এলইডি ভোল্টেজ | ভিএল | - | 2.8 | 3.2 | V |
| এলইডি লাইফ টাইম | এইচআর | 30000 | 40000 | ঘন্টা |

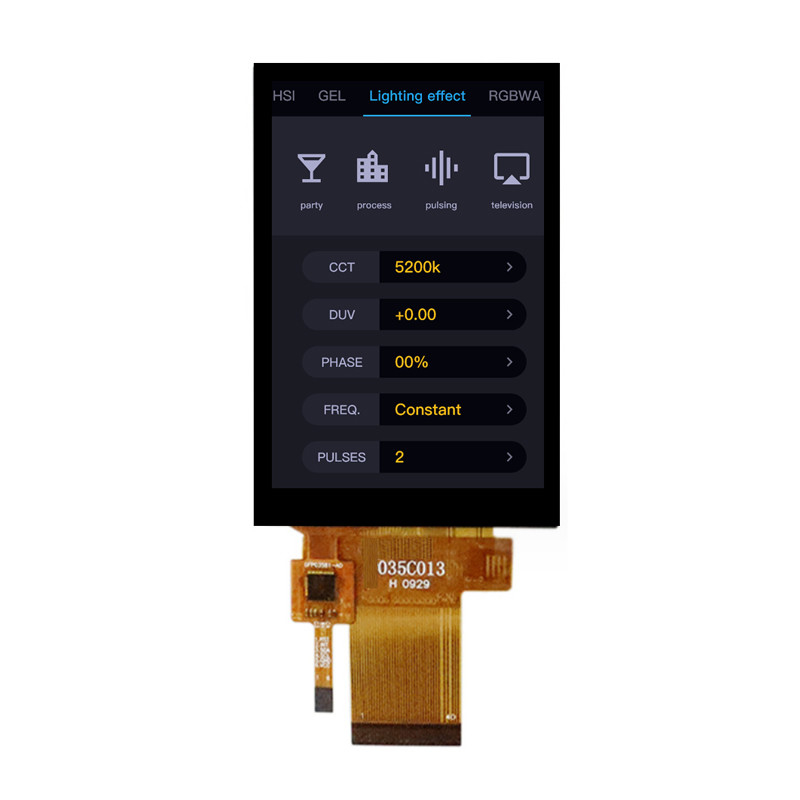

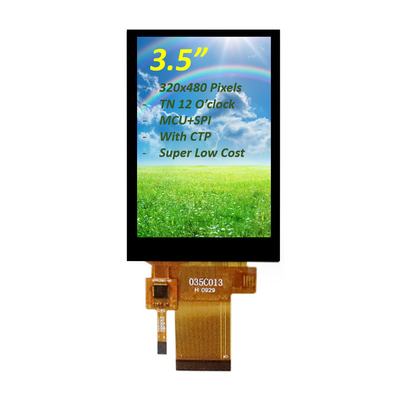

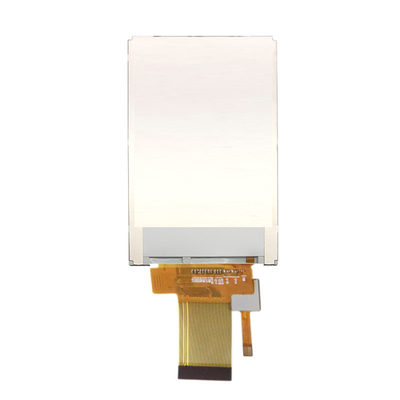

পণ্যের চিত্র
কারখানার সুবিধা এবং শংসাপত্র
অনুসন্ধানের মূলশব্দঃ সিটিপি সহ টিএফটি এলসিডি ডিসপ্লে ৩.৫ ইঞ্চি, পিসিএপি টিএফটি এলসিডি ৩.৫ ইঞ্চি, টিএফটি ৩.৫ ইঞ্চি, টিএফটি ৩.৫ ইঞ্চি, টিএফটি ৩.৫ ইঞ্চি, টিএফটি ৩.৫ ইঞ্চি, টিএফটি ৩.৫ ইঞ্চি।5৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন,৩.৫ ইঞ্চি টিএফটি এলসিডি স্ক্রিন, ৩২০x৪৮০ টিএফটি, ৩.৫ ইঞ্চি ৩২০x৪৮০, ৩.৫ ইঞ্চি আরজিবি
