পণ্যের বিবরণ:
|
| পণ্য: | 4.3 ইঞ্চি প্রতিরোধী টাচস্ক্রিন টিএফটি | রেজোলিউশন: | 480x272 |
|---|---|---|---|
| দেখার দিক: | আইপিএস, সমস্ত দেখার কোণ | ড্রাইভার আইসি: | ST7283 |
| টাচ স্ক্রিন: | প্রতিরোধী স্পর্শ প্যানেল (RTP) | পিন নাম্বার: | 40 পিন |
| সংযোগ: | ZIF FPC 46 মিমি | সারফেস লুমিনেন্স: | 500 cd/m2 (nits) |
| অপারেটিং ভোল্টেজ: | 3.3V | ইন্টারফেস: | আরজিবি |
| অপারেটিং টেম্প।: | ২০°সি থেকে +৭০°সি | স্টোরেজ টেম্প।: | -30°C থেকে +80°C |
| LED লাইফটাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | আইপিএস রেসিসিভ টাচসেন,4.3 ইঞ্চি TFT LCD মডিউল,480x272 পয়েন্ট TFT LCD মডিউল |
||

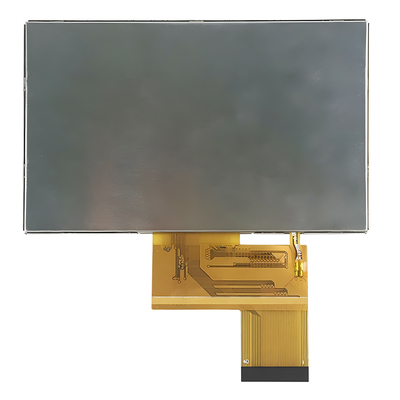

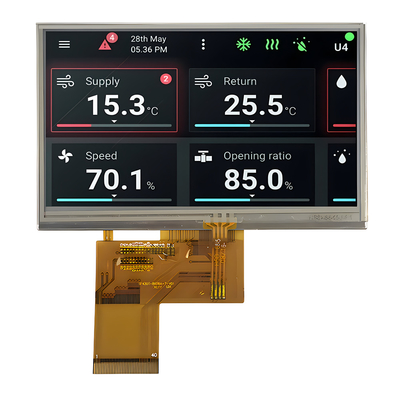

এই আইটেম সম্পর্কে SFTO430JS-7025A-T 4.3 ইঞ্চি আইপিএস প্রতিরোধী Touchsceen TFT
সেফ টেকনোলজি SFTO430JS-7025A-T একটি উচ্চ-কার্যকারিতা 4.3-ইঞ্চি TFT LCD মডিউল যা বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। এটিতে একটি ইন্টিগ্রেটেড ST7283 ড্রাইভার আইসি রয়েছে এবং আরজিবি ইন্টারফেস সমর্থন করে,সংযোগের ক্ষেত্রে নমনীয়তা প্রদান. এই মডিউলের জন্য পাওয়ার সাপ্লাই ভোল্টেজ 3V থেকে 3.6V পর্যন্ত, 3.3V এর একটি সাধারণ মান সহ। এই টিএফটি এলসিডি মডিউলটি আইপিএস টাইপের, একটি ধারাবাহিক দেখার অভিজ্ঞতার জন্য একটি পূর্ণ ভিউ কোণ সরবরাহ করে.৫০০ নিটের উজ্জ্বলতার সাথে, এটি অভ্যন্তরীণ এবং বহিরাগত উভয় ব্যবহারের জন্য উপযুক্ত, যা বিভিন্ন আলোর অবস্থার মধ্যে পাঠযোগ্যতা নিশ্চিত করে।
The module's wide operating temperature range -20℃ to +70℃ and storage temperature range of -30℃ to +80℃ make it ideal for industrial and commercial applications where devices may be subjected to temperature extremes.
SFTO430JS-7025A-T হল একটি বহুমুখী সমাধান যা বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়, যার মধ্যে রয়েছেঃ
- শিল্প সরঞ্জাম
- স্ক্যানার
- হোম অটোমেশন সিস্টেম
- অ্যাক্সেস নিয়ন্ত্রণ ব্যবস্থা
- পর্যবেক্ষণ সরঞ্জাম
- বিশ্লেষক
- নিরাপত্তা ব্যবস্থা
এর প্রতিরোধমূলক টাচস্ক্রিনের ক্ষমতা ব্যবহারকারীর ইন্টারঅ্যাকশনের অনুমতি দেয়, যা ডিভাইসগুলির জন্য এটি একটি ব্যবহারকারী-বান্ধব পছন্দ করে যা প্রদর্শন এবং স্পর্শ উভয় কার্যকারিতা প্রয়োজন।SFTO430JS-7025A-T একটি শক্তিশালী এবং নির্ভরযোগ্য প্রদর্শন সমাধান যেখানে উচ্চ দৃশ্যমানতা এবং স্থায়িত্ব অপরিহার্য.
পণ্যের তথ্য
| পণ্যঃ | 4.৩ ইঞ্চি রেসিসিভ টাচস্ক্রিন টিএফটি |
| রেজল্যুশন: | ৪৮০x২৭২ |
| পৃষ্ঠের উজ্জ্বলতাঃ | ৫০০ সিডি/মি২ (নিট) |
| দেখার দিকঃ | আইপিএস, সমস্ত দেখার কোণ |
| ইন্টারফেসঃ | আরজিবি |
| ড্রাইভার আইসিঃ | ST7283 |
| পিন নম্বরঃ | ৪০টি পিন |
| টাচ স্ক্রিনঃ | প্রতিরোধী টাচ প্যানেল (RTP) |
| সংযোগঃ | ZIF FPC ৪৬ মিমি |
| অপারেটিং ভোল্টেজঃ | 3.৩ ভি |
| অপারেটিং টেম্পঃ | -20°C থেকে +70°C |
| সঞ্চয়স্থানের তাপমাত্রাঃ | -30°C থেকে +80°C |
| এলইডি লাইফটাইমঃ | 40,000 ঘন্টা |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
যান্ত্রিক রূপরেখা
পিন সংজ্ঞা
| না। | পিন নাম | I/O | বর্ণনা |
| 1 | LED-K | আমি | LED ক্যাথোড |
| 2 | LED-A | আমি | LED অ্যানোড |
| 3 | ভিএসএস | আমি | পাওয়ার গ্রাউন্ড |
| 4 | ভিডিডি | আমি | পাওয়ার সোর্স |
| ৫-১২ | R00-R07 | আমি | রেড ডেটা সিগন্যাল (এলএসবি) |
| ১৩-২০ | G00-G07 | আমি | গ্রিন ডেটা সিগন্যাল ((LSB) |
| ২১-২৮ | R00-R07 | আমি | ব্লু ডেটা সিগন্যাল (এলএসবি) |
| 29 | ভিএসএস | আমি | পাওয়ার গ্রাউন্ড |
| 30 | DLCK | আমি | প্রতিটি তারিখের নমুনা জন্য ঘড়ি সংকেত |
| 31 | ডিআইএসপি | আমি | অন/অফ সংকেত প্রদর্শন করুন |
| 32 | HSYNC | আমি | অনুভূমিক সিঙ্ক্রোনাইজিং সংকেত |
| 33 | VSYNC | আমি | উল্লম্ব সমন্বয় সংকেত |
| 34 | DE | আমি | ইনপুট ডেটা সক্ষম নিয়ন্ত্রণ |
| 35 | এন সি | - | খুলুন |
| 36 | জিএনডি | আমি | পাওয়ার গ্রাউন্ড |
| 37 | এক্সআর | আমি | টাচ প্যানেল পিন |
| 38 | YD | আমি | টাচ প্যানেল পিন |
| 39 | এক্সএল | আমি | টাচ প্যানেল পিন |
| 40 | ইউ ইউ | আমি | টাচ প্যানেল পিন |
সর্বোচ্চ পরম সীমা
| পয়েন্ট | প্রতীক | মূল্য | ইউনিট |
| লজিকের জন্য পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | 3.০-৩।6 | V |
| ইনপুট ভোল্টেজ | ভিন | ভিডিডি+০।3 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | - ২০ থেকে ৭০ | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটিজি | - ৩০ থেকে ৮০ | °C |
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | পরীক্ষার অবস্থা |
| অপারেটিং ভোল্টেজ | ভিডিডি | 3.0 | 3.3 | 3.6 | V | - |
| সরবরাহের স্রোত | আইডিডি | - | টিবিডি | - | mA | VDD=3.3V,Ta=25°C |
| ইনপুট ভোল্টেজ | এইচআইভি | 0.7VDD | - | ভিডিডি | V | - |
| ভিআইএল | 0 | - | 0.3VDD | V | ||
| ইনপুট ফুটো বর্তমান | আইআইএল | - | টিবিডি | - | mA | VIN=VDD বা VSS |
ব্যাকলাইট বৈদ্যুতিক-অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট |
পরীক্ষা শর্ত |
নোট |
| সরবরাহ ভোল্টেজ | Vf | 20.3 | 22.4 | 24 | V | If=20mA | - |
| সরবরাহ বর্তমান | যদি | - | 20 | - | mA | - | - |
| বিপরীত ভোল্টেজ | ভিআর | - | - | 5 | V | - | |
| শক্তি অপচয় | Pd | - | 448 | - | এম ডাব্লু | - | |
| এলসিএমের জন্য আলোকসজ্জা তীব্রতা |
- |
- | 500 | - | Cd/m2 | If=20mA | - |
| LCM এর জন্য অভিন্নতা | - | 70 | 75 | - | % | If=20mA | - |
| ব্যাকলাইট রঙ | সাদা | ||||||
