পণ্যের বিবরণ:
|
| পণ্য: | 3.5 ইঞ্চি এলসিডি মডিউল | রেজোলিউশন: | 320x480 পিক্সেল |
|---|---|---|---|
| দেখার দিক: | রাত ১২টা | টাচ স্ক্রিন: | প্রতিরোধী স্পর্শ প্যানেল |
| কভার গ্লাস মাত্রা: | কাস্টমাইজযোগ্য/ঐচ্ছিক | ইন্টারফেস: | আরজিবি/এমসিইউ ঐচ্ছিক |
| পিন নাম্বার: | 45 পিন | সংযোগ: | ZIF FPC |
| সারফেস লুমিনেন্স: | 300cd/m2 (নিট) | LED লাইফটাইম: | 40,000 ঘন্টা |
| বিশেষভাবে তুলে ধরা: | 320x480 টিএফটি এলসিডি,প্রতিরোধী টাচস্ক্রিন টিএফটি এলসিডি,3.5 ইঞ্চি টিএফটি এলসিডি |
||
3.5 " 320x480 টিএফটি এলসিডি 12 ঘন্টা
মডেল নং SF-TC350H-8677A1-T
SF-TC350H-8677A1-T একটি TFT-LCD মডিউল। এটি একটি TFT-LCD প্যানেল, ড্রাইভার আইসি, FPC,একটি ব্যাকলাইট ইউনিট এবং প্রতিরোধী টাচস্ক্রিনের সমন্বয়ে গঠিত।5 ′′ ডিসপ্লে এলাকায় 320X ((RGB) X480 পিক্সেল রয়েছে এবং 262K পর্যন্ত রং প্রদর্শন করতে পারেএই পণ্যটি RoHS পরিবেশগত মানদণ্ড মেনে চলে।
এসএফ-টিসি৩৫০এইচ-৮৬৭৭এ১-টি একটি ৩.৫ ইঞ্চি তির্যক টিএন ট্রান্সমিসিভ টাইপ টিএফটি এলসিডি ডিসপ্লে মডিউল। এই মডিউলের মাত্রার আকার ৫৪.৪৮x৮৪.৭১x৩.২৫ মিমি, সক্রিয় এলাকার আকার ৪৯.৬৬x৭৪.২৯ মিমি।এই টিএফটি ডিসপ্লে মডিউলটি আইএলআই 9488 ড্রাইভার আইসি ব্যবহার করে যা এমসিইউ + আরজিবি ইন্টারফেস সমর্থন করেএই 320x480 টিএফটি এলসিডি মডিউলের উজ্জ্বলতা 300 সিডি / এম 2 এর সাথে কন্ট্রাস্ট অনুপাত (সাধারণ মান) 500:1মডিউলটি -২০ থেকে +৭০ ডিগ্রি সেলসিয়াসের মধ্যে কাজ করে, স্টোরেজ তাপমাত্রা -৩০ থেকে +৮০ ডিগ্রি সেলসিয়াসের মধ্যে থাকে।
প্রতিরোধী টাচস্ক্রিন 3.5 "টিএফটি এলসিডি পণ্য অঙ্কন
পিন বর্ণনা
| না। | পিন নাম | I/O | বর্ণনা |
| 1 | জিএনডি | আমি | মাটি |
| 2 | LEDA | ও | LED অ্যানোড |
| 3 | LEDK | ও | LED ক্যাথোড |
| 4 | জিএনডি | আমি | মাটি |
| 5 | ভিসিসি | আমি | পাওয়ার সাপ্লাই 2.8V ভোল্টেজ |
| 6 | ভিসিসি | আমি | পাওয়ার সাপ্লাই 2.8V ভোল্টেজ |
| 7 | জিএনডি | আমি | মাটি |
| 8 | রিসেট | আমি | এলসিএম রিসেট ইনপুট সিগন্যাল |
| 9 | VSYNC | আমি | ফ্রেম ভেরিকাল সিঙ্ক্রোনাইজিং সিগন্যাল |
| 10 | HSYNC | আমি | লাইন অনুভূমিক সিঙ্ক্রোনাইজিং সংকেত |
| 11 | DOTCLK | আমি | আরজিবি ইন্টারফেস অপারেশনের জন্য ডট ক্লক সিগন্যাল |
| 12 | সক্ষম | আমি | আরজিবি ইন্টারফেস অপারেশনের জন্য ডেটা সক্ষম সংকেত |
| 13 | জিএনডি | আমি | মাটি |
| 14 | আই এম ও | আমি | ইন্টারফেস মোড সিগন্যাল নির্বাচন করুন। |
| 15 | আইএম২ | আমি | ইন্টারফেস মোড সিগন্যাল নির্বাচন করুন। |
| ১৬-৩১ | DB15-DB0 | I/O | প্রদর্শন তথ্য I/O |
| 32 | জিএনডি | আমি | মাটি |
| 33 | এসডিএ | আমি | সিরিয়াল ইনপুট সংকেত |
| 34 | ডব্লিউআরএক্স-এসসিএল | আমি | স্ট্রোব সংকেত ইনপুট পিন পড়ুন |
| 35 | সিএসএক্স | আমি | চিপ নির্বাচন সংকেতের জন্য ইনপুট পিন |
| 36 | জিএনডি | আমি | মাটি |
| 37 | এক্সআর | ও | টাচ প্যানেল পিন |
| 38 | YD | ও | টাচ প্যানেল পিন |
| 39 | এক্সএল | ও | টাচ প্যানেল পিন |
| 40 | ইউ ইউ | ও | টাচ প্যানেল পিন |
| 41 | DCX | আমি | রেজিস্টার নির্বাচন সংকেত |
| 42 | আইএম১ | আমি | ইন্টারফেস মোড সিগন্যাল নির্বাচন করুন। |
| 43 | RDX | আমি | পাঠ্য সংকেত |
| 44 | জিএনডি | আমি | মাটি |
| 45 | টিই | আমি | একটি TE (Tearing Effect) আউটপুট সংকেত হিসেবে কাজ করে |
পরম সর্বোচ্চ রেটিং
| পয়েন্ট | প্রতীক | মূল্য | ইউনিট |
| লজিকের জন্য পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | 1.6~3.3 | V |
| ইনপুট ভোল্টেজ | ভিন | ভিডিডি+০।3 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | - ২০ থেকে ৭০ | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটিজি | - ৩০ থেকে ৮০ | °C |
DC বৈশিষ্ট্য (VDD=2.8V,Ta=25°C)
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | পরীক্ষার অবস্থা |
| অপারেটিং ভোল্টেজ | ভিডিডি | 2.6 | 2.8 | 3.3 | V | - |
| সরবরাহের স্রোত | আইডিডি | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| ইনপুট ভোল্টেজ | এইচআইভি | 0.8VDD | - | ভিডিডি | V | - |
| ভিআইএল | 0 | - | 0.2VDD | V | ||
| ইনপুট ফুটো বর্তমান | আইআইএল | - এক।0 | - | 1.0 | mA | VIN=VDD বা VSS |
ব্যাকলাইট বৈদ্যুতিক-অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট |
পরীক্ষা শর্ত |
নোট |
| সরবরাহ ভোল্টেজ | Vf | - | 19.2 | - | V | যদি=২০ এমএ | - |
| সরবরাহ বর্তমান | যদি | - | 20 | - | mA | - | - |
| বিপরীত ভোল্টেজ | ভিআর | - | - | 5 | V | - | |
| শক্তি অপচয় | Pd | - | - | - | এম ডাব্লু | - | |
| এলসিএমের জন্য আলোকসজ্জা তীব্রতা |
- |
- | 300 | - | Cd/m2 | If=20mA | - |
| LCM এর জন্য অভিন্নতা | - | 80 | - | - | % | যদি=২০ এমএ | - |
| ব্যাকলাইট রঙ | সাদা | ||||||
টাচ স্ক্রিন প্যানেলের স্পেসিফিকেশন
| পয়েন্ট | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | মন্তব্য |
| স্বচ্ছতা | - | - | 82 | - | % | JIS K-7105 |
| কুয়াশা | - | - | 1 | - | % | JIS K-7105 |
| পৃষ্ঠের কঠোরতা | - | - | 3 | - | এইচ | 150gf 45° |
| FPC পিলিং শক্তি | - | 5 | - | এন | উপরের দিকে 90° | |
| FPC বাঁকানো | - | - | 3 | - | চক্র | আর=১।0, ৯০° |
| ইনপুট শক্তি | - | - | 50 | গ.ফ. | - | |
| নামমাত্র ভোল্টেজ | ভি টাচ | 7 | V | ডিসি | ||
| এক্স-অক্ষ প্রতিরোধের | Rx | 150 | 500 | এফপিসি পিন | ||
| এক্স-অক্ষ প্রতিরোধের | রাই | 300 | 900 | |||
| রৈখিকতা | - | - | ± ১।5 | ±২।0 | % | - |
| কথা বলা | - | - | - | 15 | এম এস | - |
| আইসোলেশন প্রতিরোধের | রি | 10 | - | - | MΩ | - |
| নোট জীবন | - | 100,000 | - | - | সময় | - |
| ইনপুট লাইফ | - | 1,000,000 | - | - | সময় | - |
অপটিক্যাল বৈশিষ্ট্য
| না, না। | আইটিএম | প্রতীক | শর্ত | স্পেসিফিকেশন | ইউনিট | নোট | |||
| মিনিট | প্রকার | ম্যাক্স | |||||||
| 1 | প্রতিক্রিয়া সময় | Tr+Tf | ২৫°সি | - | 12 | 24 | মিসেস | ১) ২) | |
| 2 | ট্রান্সমিট্যান্স ((পোলারাইজার ছাড়া) | T ((%) | - | - | 14.74 | - | - | - | |
| 3 | কন্ট্রাস্ট রেট | সিআর |
θ=0, স্বাভাবিক দেখার কোণ |
400 | 500 | - | - | (১) (৩) | |
| 4 |
দেখা কোণ
|
ওহ. | θR | CR>10 | - | 70 | - | ডিগ | - |
| θL | - | 70 | - | ||||||
| ভের। | Θ+ | - | 70 | - | |||||
| ৎ- | - | 60 | - | ||||||
| 5 | রঙিনতা | সাদা | এক্স | সি-লাইট | 0.283 | 0.303 | 0.323 | - | - |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| লাল | এক্স | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| সবুজ | এক্স | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| নীল | এক্স | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

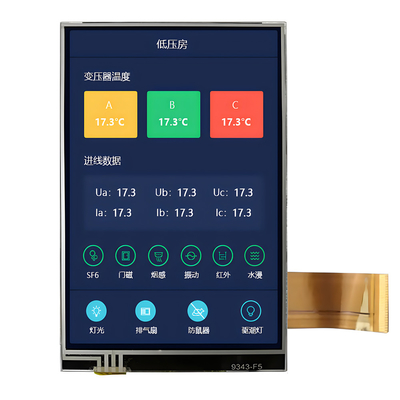

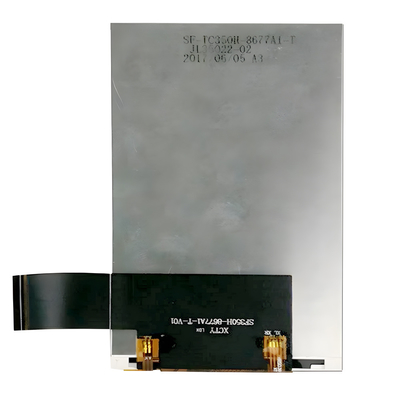

প্রতিরোধী টাচস্ক্রিন 3.5 "টিএফটি এলসিডি পণ্য চিত্র
