পণ্যের বিবরণ:
|
| পণ্য: | 2.6" ইঞ্চি TFT LCD ডিসপ্লে | রেজোলিউশন: | 480X320 |
|---|---|---|---|
| দেখার দিক: | আইপিএস, সমস্ত দেখার কোণ | টাচ স্ক্রিন: | প্রতিরোধী স্পর্শ প্যানেল (RTP) |
| ড্রাইভার আইসি: | R61531 | পিন নাম্বার: | 40 পিন |
| সংযোগ: | FPC সংযোগকারী প্রকার | সারফেস লুমিনেন্স: | 250 cd/m2 (nits) |
| অপারেটিং টেম্প।: | -20℃ থেকে +70℃ | ইন্টারফেস: | এমসিইউ |
| LED লাইফটাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 480x320 রেসিসিভ টাচস্ক্রিন টিএফটি এলসিডি,2.6 ইঞ্চি রেসিসিভ টাচস্ক্রিন টিএফটি এলসিডি,এমসিইউ ইন্টারফেস রেসিসিভ টাচস্ক্রিন টিএফটি এলসিডি |
||
এই আইটেম সম্পর্কে প্রতিরোধী টাচস্ক্রিন টিএফটি এলসিডি ২.৬ ইঞ্চি SF-TC260A-9954A-T
বর্ণনা
2.6-ইঞ্চি প্রতিরোধী টাচ স্ক্রিন টিএফটি এলসিডি ডিসপ্লে এসএফ-টিসি 260 এ-9954 এ-টি বিভিন্ন বৈদ্যুতিন ডিভাইসে ব্যাপকভাবে ব্যবহৃত একটি প্রদর্শন পণ্য। নিম্নলিখিত 2.৬ ইঞ্চি SF-TC260A-9954A-T: ডিসপ্লেটির ব্যাসার্ধের আকার ২.৬ ইঞ্চি, রেসিসিভ টাচ স্ক্রিন প্রযুক্তি, এমসিইউ ইন্টারফেস, ৪৮০x৩২০ পিক্সেল রেজোলিউশন এবং ২৬২ কে ফুল কালার প্রযুক্তি ব্যবহার করে,যাতে পুরো ডিসপ্লে পরিষ্কার এবং প্রাণবন্ত চিত্র প্রদান করতে পারে• আইপিএস প্রযুক্তি গ্রহণ করে ব্যবহারকারীদের বিস্তৃত দেখার কোণ প্রদান করে, যাতে বিভিন্ন কোণ থেকে চিত্রের মান বজায় রাখা যায়।এই পণ্যের কাজের তাপমাত্রা -20 ° C থেকে 70 ° C হয়, বিভিন্ন ব্যবহারের পরিবেশের জন্য উপযুক্ত।
রূপরেখা
পিন বর্ণনা
| না। | পিন নাম | I/O | বর্ণনা |
| 1 | ইউ ইউ | I/O | টাচ প্যানেল ইনপুট সংকেত |
| 2 | এক্সএল | I/O | টাচ প্যানেল ইনপুট সংকেত |
| 3 | YD | I/O | টাচ প্যানেল ইনপুট সংকেত |
| 4 | এক্সআর | I/O | টাচ প্যানেল ইনপুট সংকেত |
| 5 | জিএনডি | পি | মাটি |
| 6 | আইওভিসিসি | পি | পাওয়ার সাপ্লাই 2.8V/1.8V ভোল্টেজ |
| 7 | ভিসিআই | পি | পাওয়ার সাপ্লাই2.8V ভোল্টেজ |
| 8 | আই এম ও | আমি | ৮বিট/১৬বিট নির্বাচন |
| 9 | জিএনডি | পি | মাটি |
| 10 | রিসেট | আমি | এলসিএম রিসেট ইনপুট সিগন্যাল |
| 11 | সি এস | আমি | চিপ নির্বাচন সংকেতের জন্য ইনপুট পিন |
| 12 | এস এস | আমি | কমান্ড/ডেটা নির্বাচন সিগন্যাল। |
| 13 | জিএনডি | পি | মাটি |
| 14 | ডব্লিউআর | আমি | স্ট্রোব সিগন্যাল লিখুন |
| 15 | আর ডি | আমি | স্ট্রোব সিগন্যাল পড়ুন। |
| ১৬ থেকে ৩১ | DB0-DB15 | I/O | তথ্য সংকেত |
| 32 | জিএনডি | পি | মাটি |
| 33 | LED_A | পি | LED অ্যানোড |
| 34 | LED_K1 | পি | LED ক্যাথোড |
| 35 | LED_K2 | পি | LED ক্যাথোড |
| 36 | LED_K3 | পি | LED ক্যাথোড |
| 37 | LED_K4 | পি | LED ক্যাথোড |
| 38 | LED_K5 | পি | LED ক্যাথোড |
| 39 | LED_K6 | পি | LED ক্যাথোড |
| 40 | জিএনডি | পি | মাটি |
সর্বোচ্চ পরম সীমা
| পয়েন্ট | প্রতীক | মূল্য | ইউনিট |
| লজিকের জন্য পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | 1.6~3.3 | V |
| ইনপুট ভোল্টেজ | ভিন | ভিডিডি+০।3 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | - ২০ থেকে ৭০ | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটিজি | - ৩০ থেকে ৮০ | °C |
DC বৈশিষ্ট্য (VDD=2.8V,Ta=25°C)
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | পরীক্ষার অবস্থা |
| অপারেটিং ভোল্টেজ | ভিডিডি | 2.6 | 2.8 | 3.3 | V | - |
| সরবরাহের স্রোত | আইডিডি | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| ইনপুট ভোল্টেজ | এইচআইভি | 0.8VDD | - | ভিডিডি | V | - |
| ভিআইএল | 0 | - | 0.2VDD | V | ||
| ইনপুট ফুটো বর্তমান | আইআইএল | - এক।0 | - | 1.0 | mA | VIN=VDD বা VSS |
ব্যাকলাইট বৈদ্যুতিক-অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট |
পরীক্ষা শর্ত |
নোট |
| সরবরাহ ভোল্টেজ | Vf | 3 | 3.2 | 3.4 | V | যদি= ৯০ এমএ | - |
| সরবরাহ বর্তমান | যদি | - | 90 | - | mA | - | - |
| বিপরীত ভোল্টেজ | ভিআর | - | - | 5 | V | - | |
| শক্তি অপচয় | Pd | - | 192 | - | এম ডাব্লু | - | |
| এলসিএমের জন্য আলোকসজ্জা তীব্রতা |
- |
250 | 300 | - | Cd/m2 | যদি= ৯০ এমএ | - |
| LCM এর জন্য অভিন্নতা | - | 80 | - | - | % | যদি= ৯০ এমএ | - |
| ব্যাকলাইট রঙ | সাদা | ||||||
টাচ স্ক্রিন প্যানেলের স্পেসিফিকেশন
| পয়েন্ট | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | মন্তব্য |
| স্বচ্ছতা | - | - | 82 | - | % | |
| কুয়াশা | - | - | 1 | - | % | |
| পৃষ্ঠের কঠোরতা | - | - | 3 | - | এইচ | |
| FPC পিলিং শক্তি | - | 5 | - | এন | ||
| FPC বাঁকানো | - | - | 3 | - | চক্র | |
| ইনপুট শক্তি | - | - | 50 | গ.ফ. | ||
| নামমাত্র ভোল্টেজ | ভি টাচ | 7 | V | |||
| এক্স-অক্ষ প্রতিরোধের | Rx | 200 | 500 | |||
| এক্স-অক্ষ প্রতিরোধের | রাই | 400 | 1000 | |||
| রৈখিকতা | - | - | ± ১।5 | ±২।0 | % | - |
| কথা বলা | - | - | - | 20 | এম এস | - |
| আইসোলেশন প্রতিরোধের | রি | 10 | - | - | MΩ | - |
| নোট জীবন | - | 50,000 | - | - | সময় | - |
| ইনপুট লাইফ | - | 1,00,000 | - | - | সময় | - |
অপটিক্যাল বৈশিষ্ট্য
| না, না। | আইটিএম | প্রতীক | শর্ত | স্পেসিফিকেশন | ইউনিট | নোট | |||
| মিনিট | প্রকার | ম্যাক্স | |||||||
| 1 | প্রতিক্রিয়া সময় | Tr+Tf | ২৫°সি | - | 15 | - | মিসেস | ১) ২) | |
| 2 | ট্রান্সমিট্যান্স (পিএল সহ) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | কন্ট্রাস্ট রেট | সিআর |
θ=0, স্বাভাবিক দেখার কোণ |
- | 600 | - | - | (১) (৩) | |
| 4 |
দেখা কোণ
|
ওহ. | θR | CR>10 | 80 | - | ডিগ | - | |
| θL | 80 | - | |||||||
| ভের। | Θ+ | 80 | - | ||||||
| ৎ- | 80 | - | |||||||

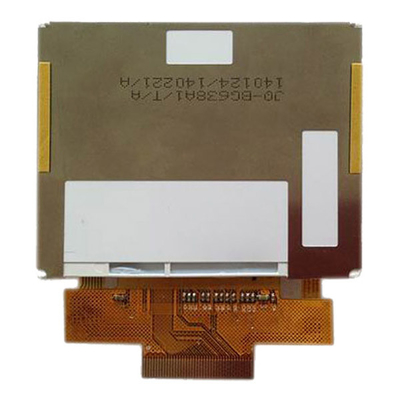

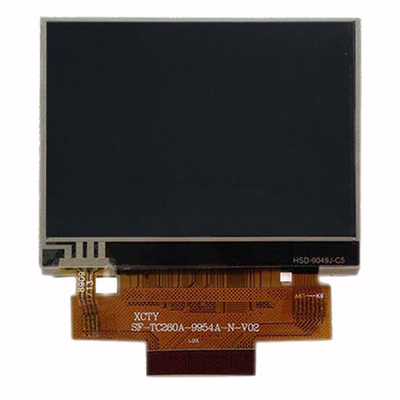

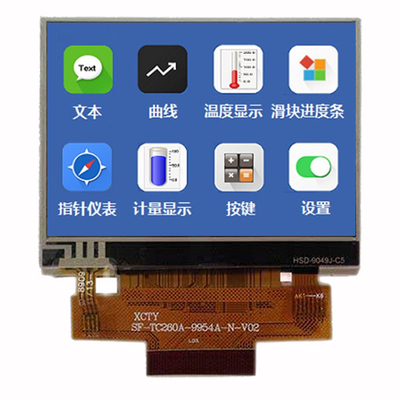

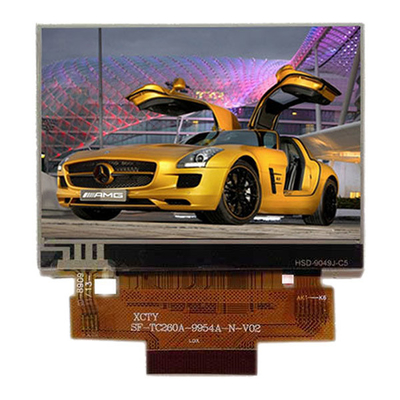

পণ্যের চিত্র
