পণ্যের বিবরণ:
|
| পণ্য: | ৯ ইঞ্চি আরটিপি টিএফটি | রেজোলিউশন: | 800 RGB x 480 |
|---|---|---|---|
| টাচ স্ক্রিন: | আরটিপি | ইন্টারফেস: | আরজিবি |
| সারফেস লুমিনেন্স: | 400 cd/m2(nits) | দেখার দিক: | 6H |
| পিন নাম্বার: | ৫০ পিন | আউটলাইন আবছা.: | 211.1(W)×126.5(H)×7.3(D) (mm) |
| সক্রিয় এলাকা: | 201.8 (H) x 114.5 ((V) (মিমি) | পৃষ্ঠের চিকিত্সা: | শক্ত আবরণ (3H) |
| রং প্রদর্শন করুন: | 16.7 এম | সংযোগ: | জিআইএফ |
| অপারেটিং টেম্প।: | -20℃ থেকে +70℃ | স্টোরেজ টেম্প।: | -30°C থেকে +80°C |
| সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | ৯ ইঞ্চি টিএফটি মডিউল,50 পিন ইন্টারফেস টিএফটি মডিউল,ইন্ডাস্ট্রিয়াল গ্রেড টিএফটি মডিউল |
||
শিল্প/চিকিত্সা গ্রেড 9 ইঞ্চি টিএফটি RTP সঙ্গে পণ্য ভূমিকা
SAEF প্রযুক্তি SFTO900SH-7170A4T একটি 9 ইঞ্চি শিল্প / চিকিত্সা গ্রেড এলসিডি টাচ স্ক্রিন যা 1280x800 পিক্সেল রেজোলিউশনের সাথে। ভিডিডি এর ভোল্টেজ পরিসীমা 3V থেকে 3.6V।SFTO900SH-7170A4T এর উজ্জ্বলতা 400cd/m2এটি ব্যাপকভাবে যন্ত্রপাতি এবং মিটার, জিপিএস ডিভাইস, পিওএস টার্মিনাল, নগদ পাঠক, স্ক্যানার, হোম অটোমেশন, কনফারেন্স কল, বিশ্লেষক, গৃহস্থালী যন্ত্রপাতি, হোম অটোমেশন,এবং নিরাপত্তা ব্যবস্থা.
এই ৯ ইঞ্চি ইন্ডাস্ট্রিয়াল গ্রেড টিএফটি ডিসপ্লে -২০ ডিগ্রি সেলসিয়াস থেকে +৭০ ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রায় কাজ করতে পারে।এই পণ্যটি 211 মাত্রা সঙ্গে একটি প্রতিরোধী টাচ স্ক্রিন সঙ্গে আসে.1 ((W) × 126.5 ((H) × 7.3 ((D) মিমি, 24 বিট আরজিবি ইন্টারফেস এবং 50 পিন (জিফ সংযোগ) সমর্থন করে।
বৈশিষ্ট্য
| পয়েন্ট | স্পেসিফিকেশন |
| এলসিডি আকার | 9.0 ইঞ্চি ((ডায়াগোনাল) |
| ড্রাইভার উপাদান | a-Si TFT সক্রিয় ম্যাট্রিক্স |
| রেজোলিউশন | 800 × 3 ((RGB) × 480 |
| প্রদর্শন মোড | সাধারণত সাদা, সংক্রামক |
| পয়েন্ট পিচ | 0.0825 ((W) × 0.2327 ((H) মিমি |
| সক্রিয় এলাকা | 198.000(W) × 111.696 ((H) মিমি |
| মডিউলের আকার | 211.1 ((W) ×126.5 ((H) ×5.9 ((D) মিমি |
| মডিউল আকার ((RTP সহ) | 211.1 ((W) ×126.5 ((H) ×7.3 ((D) মিমি |
| পৃষ্ঠের চিকিত্সা | অ্যান্টি-গ্লেয়ার |
| রঙিন বিন্যাস | আরজিবি-স্ট্রিপ |
| ইন্টারফেস | আরজিবি |
| দিকনির্দেশ দেখুন ((গ্রে ইনভার্সন) | ৬টা |
| ব্যাকলাইট শক্তি খরচ | 2.046W ((টাইপ) |
| প্যানেল শক্তি খরচ | 0.360W ((টাইপ) |
| ওজন | টিবিডি |
RTP প্রোডাক্ট ডায়াগ্রাম সহ ইন্ডাস্ট্রিয়াল/মেডিকেল গ্রেড 9 ইঞ্চি টিএফটি
পরম সর্বোচ্চ রেটিং
|
পয়েন্ট |
প্রতীক |
মূল্যবোধ |
ইউনিট |
মন্তব্য |
|
| মিনিট। | ম্যাক্স. | ||||
|
পাওয়ার ভোল্টেজ |
ডিভিডিডি | -০.3 | 5.0 | V | |
| এভিডিডি | -০.5 | 13.5 | V | ||
| ভিএইচএইচ | 13.0 | 19.0 | V | ||
| ভিজিএল | - বারো।0 | - দুইটা।0 | V | ||
| ভিজিএইচ-ভিজিএল | - | 31.0 | V | ||
|
অপারেশন তাপমাত্রা স্টোরেজ তাপমাত্রা |
শীর্ষ | -২০ | 70 | °C | |
| টিএসটি | -৩০ | 80 | °C | ||
| LED বিপরীত ভোল্টেজ | ভিআর | - | 1.2 | V | প্রতিটি LED নোট ২ |
| এলইডি ফরওয়ার্ড কারেন্ট | যদি | - | 25 | mA | প্রতিটি এলইডি |
সাধারণ অপারেশন শর্তাবলী
(GND=AVSS=0V, নোট ১)
|
পয়েন্ট |
প্রতীক |
মূল্যবোধ |
ইউনিট |
মন্তব্য |
||
| মিনিট। | টাইপ। | ম্যাক্স. | ||||
|
পাওয়ার ভোল্টেজ |
ডিভিডিডি | 3.0 | 3.3 | 3.6 | V | নোট ২ |
| এভিডিডি | 10.2 | 10.4 | 10.6 | V | ||
| ভিএইচএইচ | 16.3 | 17.0 | 17.7 | V | ||
| ভিজিএল | - পাঁচটা।7 | - পাঁচটা।0 | - চারটা।3 | V | ||
| ইনপুট সিগন্যাল ভোল্টেজ | VCOM | 3.2 | 4.2 | 5.2 | V | নোট ৪ |
| ইনপুট লজিক উচ্চ ভোল্টেজ | এইচআইভি | 0.7 ডিভিডিডি | - | ডিভিডিডি | V |
নোট ৩ |
| ইনপুট লজিক কম ভোল্টেজ | ভিআইএল | 0 | - | 0.৩ ডিভিডিডি | V | |
দ্রষ্টব্য 1: প্রথমে ডিভিডিডি এবং ভিজিএল এলসিডিতে প্রয়োগ করুন এবং তারপরে ভিজিএইচ প্রয়োগ করুন।
দ্রষ্টব্য ২ঃ ডিভিডি ডিভাইসের সেটিংটি গ্রাহকের সিস্টেম বোর্ডের সিগন্যাল আউটপুট ভোল্টেজের সাথে মেলে (দ্রষ্টব্য ৩ দেখুন) ।
দ্রষ্টব্য ৩ঃ DCLK,HS,VS,RESET,U/D, L/R,DE,R0~R7,G0~G7,B0~B7,MODE,DITHB।
দ্রষ্টব্য 4: সাধারণ ভিসিএম শুধুমাত্র একটি রেফারেন্স মান, এটি প্রতিটি এলসিএম অনুযায়ী অপ্টিমাইজ করা আবশ্যক। ভিআর ব্যবহার করতে ভুলবেন না।
বর্তমান খরচ
(GND=AVSS=0V)
|
পয়েন্ট |
প্রতীক |
মূল্যবোধ |
ইউনিট |
মন্তব্য |
||
| মিনিট। | টাইপ। | ম্যাক্স. | ||||
|
ড্রাইভারের জন্য বর্তমান |
আইজিএইচ | - | 0.3 | 1 | mA | VGH =17.0V |
| আইজিএল | - | 0.3 | 1 | mA | VGL = -5.0V | |
| আইডিভিডি | - | 5.5 | 10 | mA | ভিসিসি =৩.৩ ভোল্ট | |
| আইএভিডি | - | 32 | 50 | mA | এভিডিডি =১০.৪ ভোল্ট | |
ব্যাকলাইট ড্রাইভিং শর্তাবলী
|
|
প্রতীক |
মূল্যবোধ |
ইউনিট |
মন্তব্য |
||
| মিনিট। | টাইপ। | ম্যাক্স. | ||||
| LED ব্যাকলাইটের জন্য ভোল্টেজ | ভিএল | 8.4 | 9.3 | 10.2 | V | নোট ১ |
| LED ব্যাকলাইটের জন্য বর্তমান | আইএল | 198 | 220 | 242 | mA | |
| এলইডি লাইফ টাইম | - | 40,000 | - | - | এইচআর | নোট ২ |
দ্রষ্টব্য 1: LED সরবরাহ ভোল্টেজটি Ta = 25°C এবং IL = 220mA এ LED এর সংখ্যা দ্বারা সংজ্ঞায়িত করা হয়।
দ্রষ্টব্য ২ঃ LED লাইফটাইম √ LED লাইফটাইম √ LED লাইফটাইম √ LED লাইফটাইম √ LED লাইফটাইম √ LED লাইফটাইম √ LED লাইফটাইম √ LED লাইফটাইম √ LED লাইফটাইম √ LED লাইফটাইম √ LED লাইফটাইম √ LED লাইফটাইম √ LED লাইফটাইম √
অপারেটিং আইএল ২২০ এমএ এর চেয়ে কম।
অপটিক্যাল বৈশিষ্ট্য
|
পয়েন্ট |
প্রতীক |
শর্ত |
মূল্যবোধ |
ইউনিট |
||
| মিনিট। | টাইপ। | ম্যাক্স. | ||||
|
দেখার কোণ (সিআর ≥ 10) |
θL | Φ=180° ((৯টা) | 60 | 70 | - |
ডিগ্রী |
| θR | Φ=0° ((৩টা) | 60 | 70 | - | ||
| θT | Φ=90° ((১২টা) | 40 | 50 | - | ||
| θB | Φ=270° ((৬টা) | 60 | 70 | - | ||
|
প্রতিক্রিয়া সময় |
টন |
স্বাভাবিক θ=Φ=0° |
- | 10 | 20 | msec |
| টফ | - | 15 | 30 | msec | ||
| কন্ট্রাস্ট রেসিও | সিআর | 400 | 500 | - | - | |
|
রঙের রঙিনতা |
WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 |
- |
||
| উজ্জ্বলতা | এল |
- |
450 |
- |
cd/m2 | |
| আলোকসজ্জা (আরটিপি সহ) | এল | - | 400 |
- |
cd/m2 | |
| উজ্জ্বলতা অভিন্নতা | ইউ ইউ | 70 | 75 |
- |
% | |
পিন সংজ্ঞা
| না, না। | প্রতীক | আই / ও | ফাংশন |
| 1 | ভিএলইডি | - | এলইডি ব্যাকলাইটের শক্তি |
| 2 | ভিএলইডি | - | এলইডি ব্যাকলাইটের শক্তি |
| 3 | জিএলইডি | - | এলইডি ব্যাকলাইটের জন্য গ্রাউন্ড |
| 4 | জিএলইডি | - | এলইডি ব্যাকলাইটের জন্য গ্রাউন্ড |
| 5 | জিএনডি | পি | পাওয়ার গ্রাউন্ড |
| 6 | VCOM | আমি | সাধারণ ভোল্টেজ |
| 7 | ডিভিডিডি | পি | ডিজিটাল সার্কিটের জন্য শক্তি |
| 8 | মোড | আমি | DE/SYNC মোড নির্বাচন করুন |
| 9 | DE | আমি | ডেটা ইনপুট সক্ষম করুন |
| 10 | VS | আমি | উল্লম্ব সিঙ্ক ইনপুট |
| 11 | এইচ এস | আমি | অনুভূমিক সিঙ্ক ইনপুট |
| ১২ - ১৯ | B7 - B0 | আমি | ব্লু ডেটা (এমএসবি) |
| ২০-২৭ | জি৭ - জি০ | আমি | সবুজ তথ্য (এমএসবি) |
| ২৮ - ৩৫ | R7 | আমি | লাল রঙের তথ্য (এমএসবি) |
| 36 | জিএনডি | পি | পাওয়ার গ্রাউন্ড |
| 37 | ডিসিএলকে | আমি | নমুনা ঘড়ি |
| 38 | জিএনডি | পি | পাওয়ার গ্রাউন্ড |
| 39 | এল/আর | আমি | বাম / ডান নির্বাচন |
| 40 | U/D | আমি | উপরে/নীচে নির্বাচন |
| 41 | ভিএইচএইচ | পি | গেট ON ভোল্টেজ |
| 42 | ভিজিএল | পি | গেট অফ ভোল্টেজ |
| 43 | এভিডিডি | পি | অ্যানালগ সার্কিটের জন্য শক্তি |
| 44 | রিসেট | আমি | গ্লোবাল রিসেট পিন। |
| 45 | এন সি | - | কোন সংযোগ নেই |
| 46 | VCOM | আমি | সাধারণ ভোল্টেজ |
| 47 | ডিআইটিএইচবি | আমি | ডিথারিং ফাংশন |
| 48 | জিএনডি | পি | পাওয়ার গ্রাউন্ড |
| 49 | এন সি | - | কোন সংযোগ নেই |
| 50 | এন সি | - | কোন সংযোগ নেই |

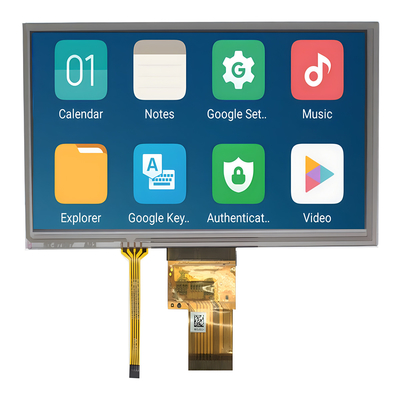

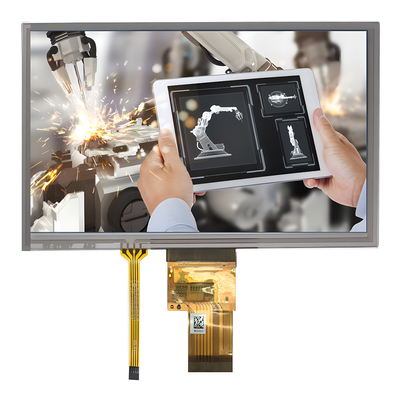

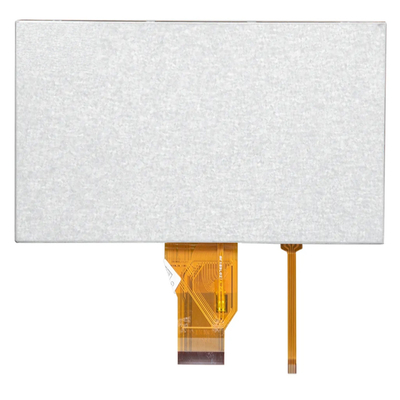

RTP প্রোডাক্ট ইমেজ সহ ইন্ডাস্ট্রিয়াল/মেডিকেল গ্রেড 9 ইঞ্চি টিএফটি
