পণ্যের বিবরণ:
|
| পণ্য: | 2.4 ইঞ্চি TN TFT LCD | রেজোলিউশন: | 240*320 পিক্সেল |
|---|---|---|---|
| টাচ স্ক্রিন: | ছাড়া | দেখার দিক: | 12H |
| ইন্টারফেস: | এসপিআই | পিন নাম্বার: | ১০টি পিন |
| সংযোগ: | প্লাগ লাগানো | সারফেস লুমিনেন্স: | 400 cd/m2 (কাস্টমাইজযোগ্য) |
| ড্রাইভার আইসি: | ST7789V, ILI9341 ঐচ্ছিক | LED লাইফটাইম: | 40,000 ঘন্টা |
| অপারেটিং টেম্প।: | -20°C থেকে +70°C | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | এসপিআই ইন্টারফেস এলসিডি ডিসপ্লে মডিউল,240×320 এলসিডি ডিসপ্লে মডিউল,2.৪ ইঞ্চি এলসিডি ডিসপ্লে মডিউল |
||
কম খরচে 2.4 ইঞ্চি QVGA TFT এলসিডি পণ্যের ভূমিকা
সেফ টেকনোলজি টিএফটি ডিসপ্লে স্ক্রিন এবং টাচ স্ক্রিন উত্পাদন বিশেষজ্ঞ। আমরা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড পরিষেবা সরবরাহ করতে পারি। 2. বড় আকারের উত্পাদন কারণে৪" টিএফটি এলসিডি, আমাদের কোম্পানি পণ্য খরচ ভাল নিয়ন্ত্রণ এবং অপ্টিমাইজেশান অর্জন করেছে, যার ফলে অত্যন্ত উচ্চ খরচ কার্যকারিতা। অতএব, আরো ব্যবহারকারী তাদের দীর্ঘমেয়াদী অংশীদার হিসাবে SAEF নির্বাচন করবে।
2.4 ইঞ্চি টিএফটি ডিসপ্লে SFTO240JY-7182AN 240 × 320 পিক্সেলের রেজোলিউশনের সাথে পরিষ্কার চিত্র প্রদর্শন সরবরাহ করে। এর ড্রাইভার আইসিটি ST7789V এবং একাধিক ইন্টারফেস এবং উচ্চ রঙের গভীরতা (262 কে রঙ) সমর্থন করে।এই মডেল একটি SPI ইন্টারফেস আছে এবং 400cd / মি 2 একটি উজ্জ্বলতা অর্জন করতে পারেন, বিভিন্ন আলোর অবস্থার সাথে খাপ খাইয়ে নিতে পারে। পণ্যটি -20 °C থেকে 70 °C পর্যন্ত কাজ করতে পারে এবং বিভিন্ন পরিবেশের অবস্থার সাথে খাপ খাইয়ে নিতে পারে। এটি -30 °C থেকে 80 °C পর্যন্ত সংরক্ষণ করা যেতে পারে,দীর্ঘমেয়াদী সঞ্চয় তার কর্মক্ষমতা প্রভাবিত করবে না তা নিশ্চিত. এই ২.৪ ইঞ্চি QVGA TFT ডিসপ্লেটি চিকিৎসা সরঞ্জাম, শিল্প নিয়ন্ত্রণ, স্মার্ট হোম এবং গাড়ি নেভিগেশনের মতো বিভিন্ন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।তাদের উচ্চ উজ্জ্বলতা (১০০০ নিট পর্যন্ত) এবং বৈসাদৃশ্য তাদের বাইরে বা সরাসরি সূর্যের আলোতে স্পষ্টভাবে দৃশ্যমান করে তোলে. কম খরচে 2.4 ইঞ্চি TFT 240 * 320 ডট ম্যাট্রিক্স পণ্য SFTO240JY-7182AN এর একটি প্রধান সুবিধা, এটি সীমিত বাজেটের প্রকল্পগুলির জন্য একটি আদর্শ পছন্দ করে তবে ভাল প্রদর্শন কর্মক্ষমতা প্রয়োজন।

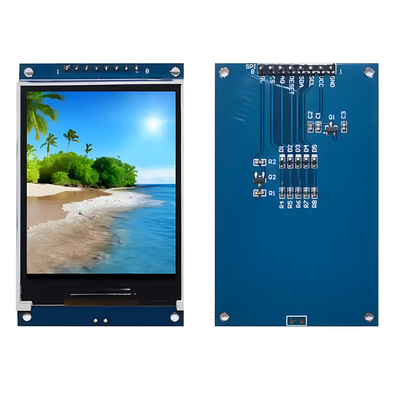

ডেভেলপারদের জন্য, ডিসপ্লে স্ক্রিন এবং ডেভেলপমেন্ট লাইব্রেরিগুলির জন্য ড্রাইভার সমর্থন সমান গুরুত্বপূর্ণ।SFTM240JY-7182AN(PCB সহ) Arduino এর জন্য GFX লাইব্রেরির মতো ডেভেলপমেন্ট লাইব্রেরি সমর্থন করে, দক্ষ প্রদর্শন কর্মক্ষমতা এবং সরলীকৃত ডেভেলপমেন্ট প্রক্রিয়া সরবরাহ করে।
বৈশিষ্ট্য
| পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
| মডেল নম্বর |
SFTO240JY-7182AN |
/ |
| প্রদর্শন মোড | সাধারণত কালো, সংক্রামক | / |
| দিকনির্দেশনা | ১২টা | / |
| রঙ | ২৬২ কে | / |
| ড্রাইভ আইসি | ST7789 | / |
| ইন্টারফেস টাইপ | 4 লাইন এসপিআই | / |
| মাত্রিক রূপরেখা | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
মিমি |
| সক্রিয় এলাকা | 36.72 ((W) x 48.96 ((H) |
মিমি |
| রেজোলিউশন | 240 RGB ((H) x 320 ((V) | পিক্সেল |
| পিক্সেল পিচ | 0.153 ((W) x 0.153 ((H) |
মিমি |
রূপরেখা
ইন্টারফেস পিন বর্ণনা
|
পিন.না. |
প্রতীক | বর্ণনা |
| 1 | জিএনডি | মাটি |
| 2 | রিসেট | এলসিএম রিসেট পিন |
| 3 | এসসিএল | সিরিয়াল ঘড়ি পিন. |
|
4 |
এস এস |
পিন নির্বাচন করুন আরএস= ০১ ০ঃ তথ্য প্রদর্শন করুন। আরএস= ০ ০: কমান্ড ডেটা। |
| 5 | সি এস |
চিপ নির্বাচন পিন ((Low) সক্রিয় করুন) |
| 6 | এসডিএ | সিরিয়াল ডেটা ইনপুট |
| 7 | এসডিও | সিরিয়াল ডেটা আউটপুট। |
| 8 | ভিসিসি | অ্যানালগ পাওয়ার সাপ্লাই ((2.8V-3.3V) |
| 9 | LED+ | ব্যাকলাইটের অ্যানোড |
| 10 | LED- | ব্যাকলাইটের ক্যাথোড |
স্কিম্যাটিক ডায়াগ্রাম
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিনিট | ম্যাক্স | ইউনিট |
| লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | -০.3 | 4.6 | V |
| অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | -০.3 | 4.6 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | -২০ | 70 | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটি | -৩০ | 80 | °C |
| আর্দ্রতা | RH |
-- |
৯০% ((Max60C) | RH |
বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | 1.65 | 1.৮/২।8 | 3.3 | V |
| অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | 2.6 | 2.8 | 3.3 |
-- |
| ইনপুট বর্তমান | আইডি |
-- |
20 |
-- |
mA |
ব্যাকলাইটের বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| সামনের ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V |
| সামনের স্রোত | যদি |
-- |
80 |
-- |
mA |
| অপারেটিং লাইফ টাইম |
-- |
-- |
40000 |
-- |
ঘন্টা |

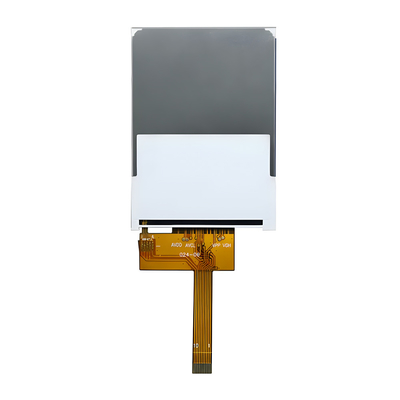

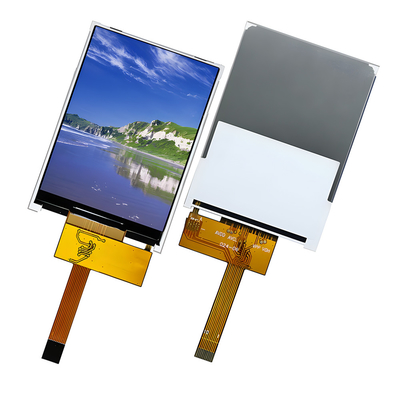

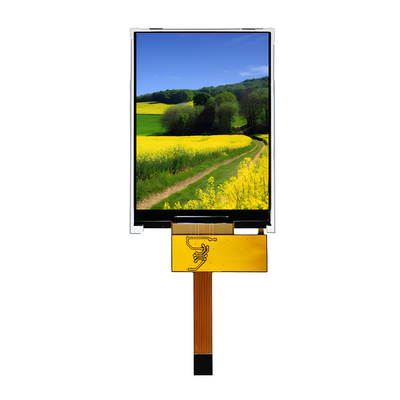

পণ্যের ছবি
সুবিধা এবং সার্টিফিকেট
