পণ্যের বিবরণ:
|
| পণ্য: | 2.1" ইঞ্চি গোলাকার TFT | রেজোলিউশন: | 480x480 বিন্দু |
|---|---|---|---|
| ইন্টারফেস: | 3 লাইন SPI + 18 বিট RGB | টাচ স্ক্রিন: | স্পর্শ নেই (PCAP ঐচ্ছিক) |
| দেখার দিক: | আইপিএস (80/80/80/80) | ড্রাইভার আইসি: | ST7701S |
| পিন নাম্বার: | 40 পিন | মডিউল আকার: | 58.18 x 59.71 x 2.26 (মিমি) |
| সক্রিয় এলাকা: | 53.28 মিমি ব্যাস | সংযোগ: | জিআইএফ |
| সারফেস লুমিনেন্স: | 1000 সিডি/মি2 (নিট) | অপারেটিং টেম্প।: | -20℃ থেকে +70℃ |
| LED লাইফটাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 1000 নিট উচ্চ উজ্জ্বলতা টিএফটি ডিসপ্লে,2.১ ইঞ্চি গোলাকার টিএফটি এলসিডি,480x480 ডট ম্যাট্রিক্স টিএফটি ডিসপ্লে |
||
এই আইটেম সম্পর্কে SF-TC210B-8947A3N
ডিসপ্লে প্রযুক্তিতে আমাদের সর্বশেষ উদ্ভাবনঃউচ্চ উজ্জ্বলতা 1000 নিট 2.1 ইঞ্চি বৃত্তাকার TFT LCD! অসাধারণ চিত্র স্পষ্টতা এবং প্রাণবন্ত রং প্রদান করার জন্য ডিজাইন করা, এই কম্প্যাক্ট ডিসপ্লে একটি৪৮০x৪৮০ ডট ম্যাট্রিক্সসমাধান, প্রতিটি বিস্তারিত জীবন আসে নিশ্চিত।
Key features include:
আপনি গ্রাহক ইলেকট্রনিক্স, অটোমোটিভ ডিসপ্লে, বা শিল্প ইন্টারফেসের ব্যবহারকারীর অভিজ্ঞতা উন্নত করতে চাইছেন কিনা, এই টিএফটি এলসিডি নিখুঁত সমাধান।আমাদের উচ্চ উজ্জ্বলতার ডিসপ্লে দিয়ে আপনার প্রোডাক্টের ভিজ্যুয়াল পারফরম্যান্স বাড়িয়ে তুলুন যা আপনার আইডিয়াকে জীবন্ত করে তোলে!
আমাদের সাথে প্রদর্শন মানের পার্থক্য আবিষ্কার করুনউচ্চ উজ্জ্বলতা 1000 নিট 2.1 ইঞ্চি গোলাকার টিএফটি এলসিডিযেখানে উজ্জ্বলতা উদ্ভাবনের সাথে মিলিত হয়!
সাধারণ বিবরণ
| এলসিডি টাইপ | 2১ ইঞ্চি |
| রেজোলিউশন (H*V) | 480 ((RGB) × 480 |
| প্রযুক্তির ধরন | a-Si TFT |
| পিক্সেল কনফিগারেশন | আর.জি.বি. উল্লম্ব স্ট্রিপ |
| প্রদর্শন মোড | সাধারণত কালো |
| দিকনির্দেশনা | সব |
| গ্রে স্কেল ইনভার্সন দিক | - |
| রূপরেখা মাত্রা (W x H x T) (মিমি) | 58.১৮*৬০.৭১*২26 |
| সক্রিয় এলাকা ((মিমি) | 53.২৮*৫৩28 |
| সিটিপি ভিউ এরিয়া ((মিমি) | / |
| টচ স্ক্রিন সহ / ছাড়াই | ছাড়া |
| সংযোগকারী প্রকার | 0.5 পিচ 40 পিন |
| ব্যাকলাইটের ধরন | এলইডি |
| ওজন (জি) | টিবিডি |
| প্রদর্শন ইন্টারফেস | 3SPI+18RGB |
| রঙের সংখ্যা | ২৬২ কে |
| ডিসপ্লে ড্রাইভার আইসি | ST7701S |
বাহ্যিক মাত্রা
ইন্টারফেস পিন সংজ্ঞা
| 1 | LED A | LED ANODE |
| 2 | এলইডি কে | LED ক্যাথোড |
| 3 | এলইডি কে | LED ক্যাথোড |
| 4 | জিএনডি | মাটি |
| 5 | ভিসিআই | পাওয়ার সাপ্লাই |
| 6 | রিসেট | সিগন্যাল রিসেট করুন, কম সক্রিয় |
| 7 | এন সি | এন সি |
| 8 | এন সি | এন সি |
| 9 | এসডিএ | এসপিআই ডেটা সিগন্যাল |
| 10 | এসসিকে | এসপিআই ঘড়ি সংকেত |
| 11 | সি এস | এসপিআই চিপ নির্বাচন সংকেত |
| 12 | পিসিএলকে | আরজিবি ডট ক্লক সিগন্যাল |
| 13 | DE | আরজিবি ডেটা সক্রিয় সংকেত |
| 14 | VSYNC | আরজিবি ফ্রেম সিঙ্ক্রোনাইজিং সিগন্যাল |
| 15 | HSYNC | আরজিবি লাইন সিঙ্ক্রোনাইজিং সিগন্যাল |
| ১৬-৩৩ | DB0~DB17 | আরজিবি ডেটা সিগন্যাল ((DB0:নীল LSB;DB5:BIUE MSB;DB6:সবুজ LSB;DB11:সবুজ,MSB;DB12:লাল LSB;DB17:লাল MSB) |
| 34 | জিএনডি | মাটি |
| 35 | TP_INT | স্পর্শ বিচ্ছিন্ন করুন |
| 36 | TP_SDA | টাচ আইআইসি ডাটা সিগন্যাল |
| 37 | TP_SCL | টাচ আইআইসি ক্লক সিগন্যাল |
| 38 | TP_RESET | টাচ রিসেট সিগন্যাল |
| 39 | TP_VCI | টাচ পাওয়ার সাপ্লাই |
| 40 | জিএনডি | মাটি |
পরম সর্বোচ্চ রেটিং
| পয়েন্ট | প্রতীক | মূল্য | ইউনিট |
| লজিকের জন্য পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | 0.৩-৪।8 | V |
| ইনপুট ভোল্টেজ | ভিন | ভিডিডি+০।3 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | - ২০ থেকে ৭০ | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটিজি | - ৩০ থেকে ৮০ | °C |
বৈদ্যুতিক বৈশিষ্ট্য
|
পয়েন্ট |
প্রতীক |
মিনিট |
প্রকার |
ম্যাক্স |
ইউনিট |
পরীক্ষার অবস্থা |
|
অপারেটিং ভোল্টেজ |
ভিডিডি |
2.5 |
2.8 |
4.8 |
V |
- |
|
সরবরাহের স্রোত |
আইডিডি |
- |
- |
50 |
mA |
VDD=2.8V,Ta=25°C |
|
ইনপুট ভোল্টেজ |
এইচআইভি |
0.8VDD |
- |
ভিডিডি |
V |
- |
|
ভিআইএল |
0 |
- |
0.2VDD |
V |
||
|
ইনপুট ফুটো বর্তমান |
আইআইএল |
- এক।0 |
- |
1.0 |
mA |
VIN=VDD বা VSS |
ড্রাইভিং ব্যাকলাইট স্পেসিফিকেশন
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| সামনের স্রোত | যদি | -- | 80 | - | mA |
| সামনের ভোল্টেজ | VF | 5.4 | 6.4 | 6.6 | V |
| সংযোগ মোড | -- | 4সমান্তর | -- | ||
| এলইডি নম্বর | / | 4 | পিসি |

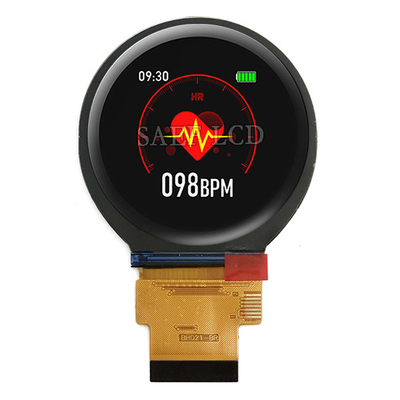

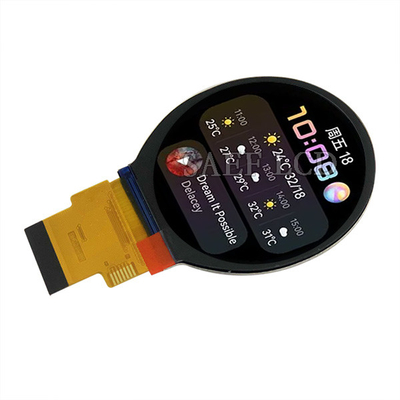

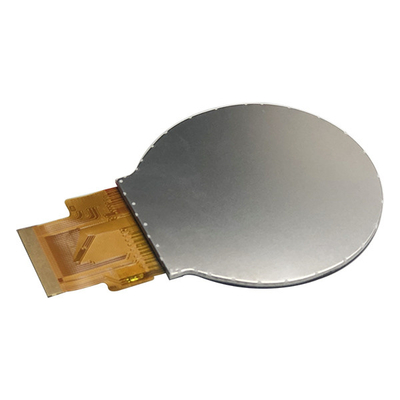

পণ্যের চিত্র
