পণ্যের বিবরণ:
|
| Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
|---|---|---|---|
| Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
| Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
| Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
| Power Consumption: | 31 W (Typical) | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
| Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
| বিশেষভাবে তুলে ধরা: | শিল্প ব্যবহারের জন্য FHD TFT LCD মডিউল,17.3 ¢ FHD TFT LCD মডিউল,800 নিট FHD TFT এলসিডি মডিউল |
||
উচ্চ উজ্জ্বলতা 17.3" FHD TFT LCD মডিউল - SFTO1730RX-7332AN
SFTO1730RX-7332AN একটি উচ্চ-পারফরম্যান্স 17.3" ফুল HD (1920 x 1080) TFT LCD মডিউল যা শিল্প, বাণিজ্যিক এবং বহিরঙ্গন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। একটি চিত্তাকর্ষক 800 cd/m² উজ্জ্বলতা সহ, এই মডিউলটি সরাসরি সূর্যালোকের মধ্যেও পরিষ্কার দৃশ্যমানতা নিশ্চিত করে, যা এটিকে উচ্চ পরিবেষ্টিত আলো সহ পরিবেশের জন্য আদর্শ করে তোলে।
প্রযুক্তিগত বৈশিষ্ট্য
| পরামিতি | মান |
|---|---|
| পর্দার আকার | 17.3" তির্যক (17.25") |
| সক্রিয় এলাকা | 381.888 মিমি (H) x 214.812 মিমি (V) |
| পিক্সেল পিচ | 0.1989 মিমি (প্রতি ট্রায়াড) |
| সারফেস ট্রিটমেন্ট | হার্ড-কোটেড (3H), অ্যান্টি-গ্লেয়ার |
| ব্যাকলাইট প্রকার | নিয়মিত উজ্জ্বলতা সহ LED |
| ইনপুট ভোল্টেজ | 3.3 V (লজিক/LCD ড্রাইভ) |
| ব্যাকলাইট ইনপুট ভোল্টেজ | 12 V DC |
| ওজন | 1080 গ্রাম (সাধারণ) |
| মাত্রা | 403 মিমি (H) x 240 মিমি (V) x 12.5 মিমি (D) |
আপনার প্রকল্পের সাফল্য নিশ্চিত করতে আমরা প্রযুক্তিগত সহায়তা, প্রত্যয়িত ডকুমেন্টেশন এবং 24/7 গ্রাহক পরিষেবা অফার করি।
বাহ্যিক মাত্রা
![]()
ব্যাকলাইট স্পেসিফিকেশন
| পিন নং. | প্রতীক | বর্ণনা |
| 1 | VCC | বিদ্যুৎ সরবরাহ ভোল্টেজ +12V |
| 2 | VCC | বিদ্যুৎ সরবরাহ ভোল্টেজ +12V |
| 3 | চালু/বন্ধ | আউটপুট সক্ষম সংকেত |
| 4 | DIM | ডিমিং সংকেত |
| 5 | GND | পাওয়ার গ্রাউন্ড |
| 6 | GND | পাওয়ার গ্রাউন্ড |
বৈদ্যুতিক বৈশিষ্ট্য
| পরামিতি | প্রতীক | মান | ইউনিট | ||||
| ন্যূনতম | সাধারণ | সর্বোচ্চ | |||||
| বিদ্যুৎ সরবরাহ ইনপুট ভোল্টেজ | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
| বিদ্যুৎ সরবরাহ ইনপুট কারেন্ট | IBL | - | 2.16 | 2.53 | A | ||
| বিদ্যুৎ সরবরাহ ইনপুট কারেন্ট (ইন-রাশ) | ইন-রাশ |
- |
- |
(TBD) | A | ||
| বিদ্যুৎ খরচ | PBL | - | 26 | 35 | W | ||
|
এর জন্য ইনপুট ভোল্টেজ নিয়ন্ত্রণ ব্যবস্থা সংকেত |
চালু/বন্ধ | চালু | V চালু | 2.5 | - | 5.5 | Vdc |
| বন্ধ | V বন্ধ | -0.3 | 0.0 | 0.5 | Vdc | ||
| উজ্জ্বলতা সমন্বয় | ExtVBR-B | 30 | - | 100 | % | ||
| 30 | - | 100 | % | ||||
| ExtVBR-B ফ্রিকোয়েন্সি | fPWM | 500 |
- |
1500 | Hz | ||
| পালস ডিউটি লেভেল (PWM) | উচ্চ স্তর | 2.5 | - | 5.5 | Vdc | ||
| নিম্ন স্তর | 0.0 | - | 0.5 | Vdc | |||
| জীবনকাল | 30,000 | 50,000 | ঘন্টা | ||||
ইন্টারফেস পিন সংজ্ঞা
| পিন# | সংকেতের নাম | পিন# | সংকেতের নাম |
| 1 | RxOIN0- | 2 | RxOIN0+ |
| 3 | RxOIN1- | 4 | RxOIN1+ |
| 5 | RxOIN2- | 6 | RxOIN2+ |
| 7 | VSS | 8 | RxOCLKIN- |
| 9 | RxOCLKIN+ | 10 | RxOIN3- |
| 11 | RxOIN3+ | 12 | RxEIN0- |
| 13 | RxEIN0+ | 14 | VSS |
| 15 | RxEIN1- | 16 | RxEIN1+ |
| 17 | VSS | 18 | RxEIN2- |
| 19 | RxEIN2+ | 20 | RxECLKIN- |
| 21 | RxECLKIN+ | 22 | RxEIN3- |
| 23 | RxEIN3+ | 24 | VSS |
| 25 | VSS | 26 | VSS |
| 27 | VSS | 28 | VDD |
| 29 | VDD | 30 | VDD |
| আইটেম | ইউনিট | শর্তাবলী | ন্যূনতম | সাধারণ | সর্বোচ্চ |
|
ভিউইং অ্যাঙ্গেল |
[ডিগ্রী] |
অনুভূমিক (ডান) CR = 10 (বাম) |
70 70 |
80 80 |
- |
|
উল্লম্ব (উপর) CR = 10 (নিচে) |
50 70 |
60 80 |
- |
||
| লুমিনেন্স ইউনিফর্মিটি | [%] | 13 পয়েন্ট | 75 | 80 | - |
|
অপটিক্যাল রেসপন্স টাইম |
[msec] |
বৃদ্ধি | - | 37 | 50 |
| পতন | - | 3 | 10 | ||
| বৃদ্ধি + পতন | - | 40 | 60 | ||
|
রঙ / ক্রোমাটিসিটি সমন্বয় (CIE 1931) |
লাল x | 0.59 | 0.64 | 0.69 | |
| লাল y | 0.3 | 0.35 | 0.4 | ||
| সবুজ x | 0.27 | 0.32 | 0.37 | ||
| সবুজ y | 0.57 | 0.62 | 0.67 | ||
| নীল x | 0.1 | 0.15 | 0.2 | ||
| নীল y | 0 | 0.05 | 0.1 | ||
| সাদা x | 0.25 | 0.30 | 0.35 | ||
| সাদা y | 0.26 | 0.31 | 0.36 | ||
|
সাদা লুমিনেন্স (LED=100mA এ) |
[cd/m2 ] | 700 | 800 |
- |
|
| কনট্রাস্ট অনুপাত | 500 | 600 | - | ||
| NTSC | % | 72 |

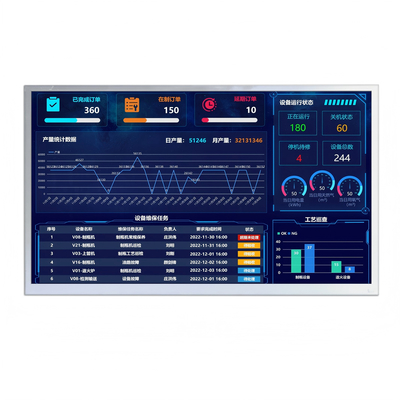

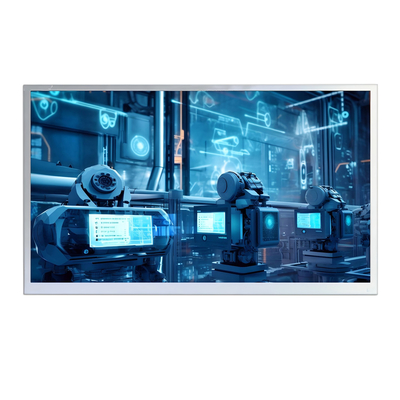

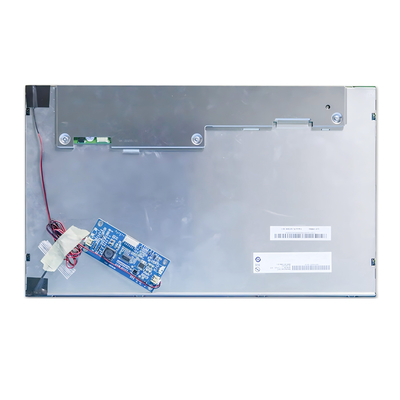

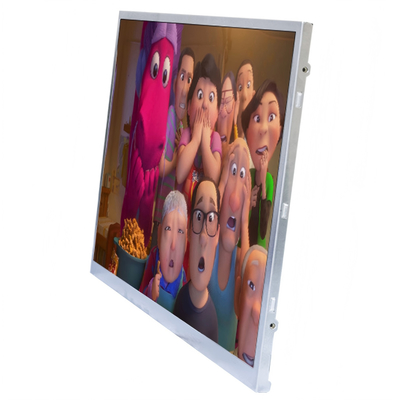

পণ্যের ছবি
![]()
![]()
![]()
