পণ্যের বিবরণ:
|
পর্দার আকার: | 15.6 ইঞ্চি তির্যক | প্রদর্শনের ধরন: | শিল্প TFT LCD মডিউল |
---|---|---|---|
রেজোলিউশন: | 1920 × 1080 পিক্সেল (আরজিবি স্ট্রাইপ) | স্টোরেজ টেম্প।: | -30°C থেকে +80°C |
অপারেটিং টেম্প।: | -35°C থেকে +85°C | উজ্জ্বলতা: | 500 cd/m² |
কন্ট্রাস্ট অনুপাত: | 1200:1 (টাইপ।) | ইন্টারফেস: | 8-বিট এলভিডিএস ইনপুট, আই-পেক্স সংযোগকারী |
স্পর্শ প্রযুক্তি: | ক্যাপাসিটিভ টাচ প্যানেল | সারফেস ট্রিটমেন্ট: | এজি/এআর/এএফ আবরণ (নির্বাচনযোগ্য) |
কভার গ্লাস: | গরিলা গ্লাস/টেম্পারড গ্লাস/পিএমএমএ | স্পর্শ বিন্দুতে: | ১০ পয়েন্ট মাল্টি টাচ |
স্পর্শ ইন্টারফেস: | I²C/USB/RS232 (কনফিগারযোগ্য) | আইসি বিকল্প: | ইটি, ইলাইটেক, সাইপ্রেস, গুডিক্স |
কাস্টমাইজেশন: | সিল্ক প্রিন্টিং, লোগো, কাট-আউট | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | RoHS শিল্প চিকিৎসা টিএফটি এলসিডি,শিল্প চিকিৎসা ১৫.৬” টিএফটি এলসিডি |
SFTO1560JD-7328BN উচ্চ উজ্জ্বলতা 15.6 "টিএফটি এলসিডি চরম অবস্থার জন্য
চাহিদাপূর্ণ পরিবেশের জন্য ডিজাইন করা, SFTO1560JD-7328BN একটি উচ্চ উজ্জ্বলতা 15।৬ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে সরাসরি সূর্যের আলো বা কম আলোর শিল্প পরিবেশেও স্ফটিক-স্বচ্ছ ভিজ্যুয়াল প্রদানের জন্য ডিজাইন করা হয়েছে. সঙ্গে500 সিডি/মি2 উজ্জ্বলতাএবং একটিবিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা (-30°C থেকে +80°C), এই ডিসপ্লেটি কঠোর অবস্থার মধ্যে নির্ভরযোগ্যতা এবং দৃশ্যমানতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ।
কেন এই উচ্চ উজ্জ্বলতা টিএফটি এলসিডি চয়ন করবেন?
টেকনিক্যাল হাইলাইটস:
অ্যাপ্লিকেশনঃ
গ্লোবাল মার্কেটের জন্য ডিজাইন করা:
SFTO1560JD-7328BN ইউরোপীয় এবং আমেরিকান শিল্পের কঠোর চাহিদা পূরণ করেঃ
বাল্ক অর্ডার বা কাস্টম সমাধানের জন্য আমাদের সাথে যোগাযোগ করুন!
সেফ টেকনোলজি লিমিটেডে, আমরা বিশ্বব্যাপী ক্লায়েন্টদের জন্য উচ্চ-কার্যকারিতা প্রদর্শন সরবরাহ করতে বিশেষীকরণ করি।আমরা আপনার ব্যবসার প্রয়োজনের জন্য প্রযুক্তিগত সহায়তা এবং প্রতিযোগিতামূলক মূল্য প্রদান করি.
বিশেষ উল্লেখ
প্যারামিটার | স্পেসিফিকেশন | ইউনিট |
সক্রিয় এলাকা | 345.6 ((W) x 194.4 ((H) | মিমি |
পিক্সেলের সংখ্যা | 1920 x RGB x 1080 | পিক্সেল |
পিক্সেল পিচ | 0.18 ((W) x 0.18 ((H) | মিমি |
পিক্সেল বিন্যাস | আরজিবি উল্লম্ব রেখা | |
প্রদর্শন মোড | সাধারণত কালো | |
রং প্রদর্শন করুন | ৮ বিট | রঙ |
সারফেস ট্রিটমেন্ট | HC | |
কন্ট্রাস্ট অনুপাত | প্রায় ১২০০ মিনিট।1000 | |
দেখার কোণ ((CR>10) | Typ.85/85/85/85 | ডিগ। |
রঙের ব্যাপ্তি | ৭২% এনটিএসসি | |
উজ্জ্বলতা | ৫০০ টাইপ ৪২৫ মিনিট | cd/m2 |
উজ্জ্বলতা অভিন্নতা | ৮০% সাধারণত ৭৫% মিনিট | |
বিদ্যুৎ খরচ | ম্যাক্স.10.65W টাইপ 9.55W | ওয়াট |
রূপরেখা মাত্রা | 363.৮*২১৫9 | মিমি |
ওজন | টাইপঃ ৮৫০ গ্রাম | গ্রাম |
বাহ্যিক মাত্রা
ইন্টারফেস পিন সংজ্ঞা
না, না। |
প্রতীক |
না, না। |
প্রতীক |
||
1 |
RE3P |
ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল E3 ((Even) |
21 |
RO1N |
নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল O1 ((Odd) |
2 |
RE3N |
নেতিবাচক LVDS ডিফারেনশিয়াল তথ্য ইনপুট চ্যানেল E3 ((Even) |
22 |
RO0P |
পজিটিভ এলভিডিএস ডিফারেনশিয়াল ডেটা পুট চ্যানেলে O0 ((Odd) |
3 |
RECLKP |
ধনাত্মক এলভিডিএস ডিফারেনশিয়াল ঘড়ি ইনপুট t (Even) |
23 |
RO0N |
নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল O0 ((Odd) |
4 |
মনে রাখবেন |
নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট |
24 |
জিএনডি |
এলসিডি গ্রাউন্ড |
5 |
RE2P |
ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল E2 ((Even) |
25 |
এন সি |
SAEF ব্যবহারের জন্য SDA, এই পিন খোলা থাকা উচিত |
6 |
RE2N |
নেতিবাচক LVDS ডিফারেনশিয়াল তথ্য ইনপুট চ্যানেল E2 ((Even) |
26 |
এন সি |
এসএইএফ ব্যবহারের জন্য এসসিএল, এই পিনটি খোলা থাকা উচিত |
7 |
জিএনডি |
এলসিডি গ্রাউন্ড |
27 |
এন সি |
এসএইএফ ব্যবহারের জন্য এমটিপি, এই পিনটি খোলা থাকা উচিত |
8 |
RE1P |
ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল E1 ((Even) |
28 |
LCD_VCC |
এলসিডি পাওয়ার ৩.৩ ভি |
9 |
RE1N |
নেতিবাচক LVDS ডিফারেনশিয়াল তথ্য ইনপুট চ্যানেল E1 ((Even) |
29 |
LCD_VCC |
এলসিডি পাওয়ার ৩.৩ ভি |
10 |
RE0P |
ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল E0 ((Even) |
30 |
LCD_VCC |
এলসিডি পাওয়ার ৩.৩ ভি |
11 |
RE0N |
নেতিবাচক LVDS ডিফারেনশিয়াল তথ্য ইনপুট চ্যানেল E0 ((Even) |
31 |
LED_PW এম |
ব্যাকলাইট সামঞ্জস্য করুন,3.3V(3V~3.6V) |
12 |
RO3P |
ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল O3 ((Odd) |
32 |
LED_EN |
পিন সক্রিয় করুন,3.3V(3V~3.6V) |
13 |
RO3N |
নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল O3 ((Odd) |
33 |
জিএনডি |
মাটি |
14 |
জিএনডি |
এলসিডি গ্রাউন্ড |
34 |
এসটিবিওয়াইবি |
গভীর স্ট্যান্ডবাই মোড সেটিং পিন. |
15 |
ROCLKP |
পজিটিভ এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট t (অদ্ভুত) |
35 |
আরএসটিবি |
ডিভাইস পুনরায় সেট করুন LCD ড্রাইভার IC, কম সক্রিয় |
16 |
ROCLKN |
নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট (Odd) |
36 |
জিএনডি |
মাটি |
17 |
জিএনডি |
এলসিডি গ্রাউন্ড |
37 |
BL_POW জরুরী অবস্থা |
+12V Vi পাওয়ার সাপ্লাই |
18 |
RO2P |
ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল O2 ((Odd) |
38 |
BL_POW জরুরী অবস্থা |
+12V Vi পাওয়ার সাপ্লাই |
19 |
RO2N |
নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল O2 ((Odd) |
39 |
BL_POW জরুরী অবস্থা |
+12V Vi পাওয়ার সাপ্লাই |
20 |
RO1P |
ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল O1 ((Odd) |
40 |
BL_POW জরুরী অবস্থা |
+12V Vi পাওয়ার সাপ্লাই |
অপটিক্যাল বৈশিষ্ট্য
পয়েন্ট |
প্রতীক |
শর্ত |
মিনিট |
টাইপ। |
ম্যাক্স |
ইউনিট |
উজ্জ্বলতা |
রক্তচাপ |
θ=0° |
425 |
500 |
-- |
cd/m2 |
L255 অভিন্নতা |
△Bp |
|
75 |
80 |
-- |
% |
দেখার কোণ |
θL |
Cr≥10 |
-- |
85 |
-- |
ডিগ |
|
θR |
|
-- |
85 |
-- |
|
|
ψT |
|
-- |
85 |
-- |
|
|
ψB |
|
-- |
85 |
-- |
|
কন্ট্রাস্ট অনুপাত |
সিআর |
θ=0° FF=0° |
1000 |
1200 |
|
- |
CIE1931 এর রঙ সমন্বয়কারী |
Wx |
θ=0° |
0.283 |
0.313 |
0.343 |
- |
|
ওয়াই |
|
0.299 |
0.329 |
0.359 |
|
রঙের ব্যাপ্তি |
|
এনটিএসসি |
-- |
72 |
-- |
% |
গামা |
|
২৫°সি |
2.0 |
2.2 |
2.4 |
% |
ক্রসস্টক |
|
২৫°সি |
-- |
-- |
2 |
% |
ব্যাকলাইটের বৈশিষ্ট্য
প্যারামিটার |
প্রতীক |
মূল্যবোধ |
ইউনিট |
||
|
|
মিনিট। |
টাইপ। |
ম্যাক্স. |
|
এলইডি সরবরাহ ভোল্টেজ |
ভি এলইডি |
28 |
30 |
31 |
V |
এলইডি সরবরাহ বর্তমান |
ILED |
- |
252 |
- |
mA |
বিদ্যুৎ খরচ |
PLED |
- |
8.89 |
9.19 |
ডব্লিউ |
এলইডি পরিমাণ |
QLED |
- |
40 |
- |
ইএ |
এলইডি লাইফ টাইম |
টিএলইডি |
40000 |
50000 |
- |
ঘন্টা |
সিটিপি স্পেসিফিকেশন (বিকল্প)
শ্রেণী | প্যারামিটার | স্পেসিফিকেশন |
সাধারণ | কাঠামো | কভার গ্লাস + ডিআইটিও গ্লাস |
কভার লেন্স শক্তিশালীকরণ | রাসায়নিকভাবে শক্তিশালী | |
কভার লেন্সের পৃষ্ঠতল কঠোরতা | ≥6H (পেন্সিলের কঠোরতা) | |
আলোর সংক্রমণ হার | ≥ ৮৫% | |
অপারেশন তাপমাত্রা | -30°C ~ +80°C, ≤85% RH | |
সংরক্ষণ তাপমাত্রা | -35°C ~ +85°C, ≤85% RH | |
বৈদ্যুতিক | ইন্টারফেস | আইআইসি / ইউএসবি / ইউএআরটি |
স্পর্শ আইসি | IL12511 | |
পাওয়ার সাপ্লাই ভোল্টেজ (ভিডিডি) | 3.3V বা 5V (নির্বাচনযোগ্য) | |
হোস্ট প্রতিরোধ (এসডিএ/এসসিএল) | মূল বোর্ডে কনফিগারযোগ্য | |
পরিবেশগত | অপারেটিং শর্তাবলী | কুয়াশা / পৃষ্ঠতল জলের মধ্যে কার্যকরী |
পৃষ্ঠের বৈশিষ্ট্য | পৃষ্ঠের কালি | অ্যান্টি-ইউভি |
সারফেস ট্রিটমেন্ট | অ্যান্টি-গ্লেয়ার (হেজঃ ১০%) | |
এলসিডি-টিপি ল্যামিনেশন | ওসিএ (অপটিক্যাল ক্লিয়ার আঠালো) | |
সম্মতি | উপাদানগত মানদণ্ড | RoHS এবং হ্যালোজেন-মুক্ত সম্মতি |

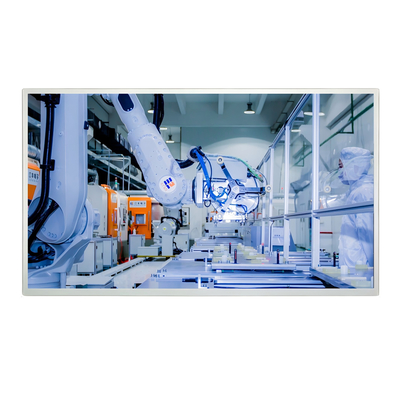

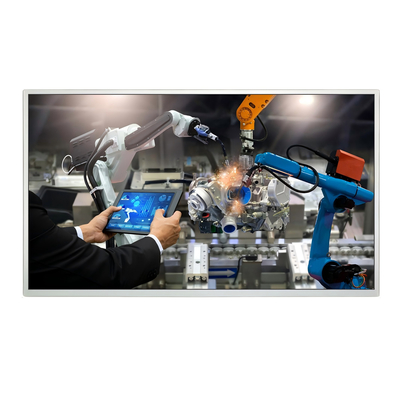

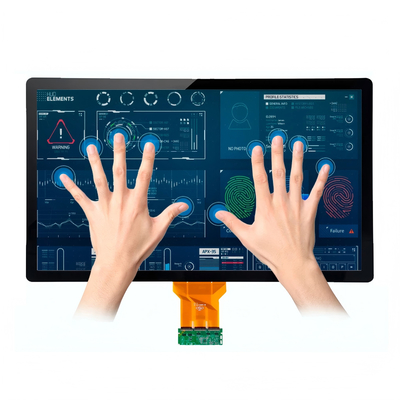

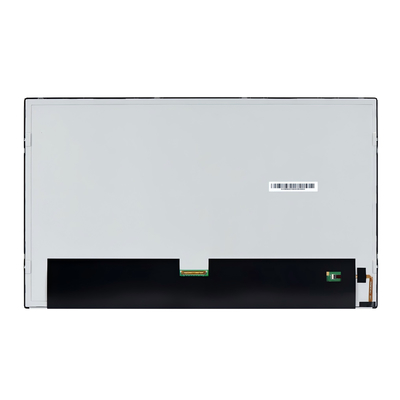

পণ্যের চিত্র
