পণ্যের বিবরণ:
|
উজ্জ্বলতা: | 1000 সিডি/এম² (সূর্যের আলো পঠনযোগ্য) | পর্দার আকার: | 13.3 ইঞ্চি তির্যক |
---|---|---|---|
রেজোলিউশন: | 1920 × 1080 পিক্সেল (আরজিবি স্ট্রাইপ) | স্টোরেজ টেম্প।: | -20°C থেকে +70°C |
অপারেটিং টেম্প।: | -30°C থেকে +80°C | স্পর্শ প্রযুক্তি: | ক্যাপাসিটিভ টাচ প্যানেল |
ইন্টারফেস: | 2-লেন ইডিপি 1.2 (2.7 জিবিপিএস) | কালার গামুট: | 72% NTSC |
দেখার কোণ: | 85°/85°/85°/85° | ব্যাকলাইটের জীবনকাল: | 50,000 ঘন্টা (এলইডি, @25 ডিগ্রি সেন্টিগ্রেড) |
সারফেস ট্রিটমেন্ট: | এজি/এআর/এএফ আবরণ (নির্বাচনযোগ্য) | কন্ট্রাস্ট অনুপাত: | 800: 1 (সাধারণ) |
পৃষ্ঠের কঠোরতা: | H6H (অ্যান্টি-গ্লেয়ার, ধোঁয়াশা 10%) | আইসি বিকল্প: | ইটি, ইলাইটেক, সাইপ্রেস, গুডিক্স |
পরিবেশগত প্রতিরোধ ক্ষমতা: | কুয়াশা/পৃষ্ঠের আর্দ্রতায় অপারেশনাল | কমপ্লায়েন্স: | আরওএইচএস, হ্যালোজেন মুক্ত, আইএসও 9001/14001 (ইইউ/মার্কিন সার্টিফাইড) |
বিশেষভাবে তুলে ধরা: | ইডিপি ইন্টারফেস টিএফটি এলসিডি ডিসপ্লে মডিউল,শিল্প TFT LCD ডিসপ্লে মডিউল,শিল্প TFT LCD ডিসপ্লে মডিউল |
চরম দৃশ্যমানতার জন্য শিল্প-নেতৃত্বপূর্ণ 1000nits TFT ডিসপ্লে
SFTO1330SM-7208A3CT2 উত্তর আমেরিকা এবং ইউরোপ জুড়ে গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে, যা ব্যতিক্রমী 1000 cd/m² উজ্জ্বলতা সহ উচ্চ-উজ্জ্বলতার কর্মক্ষমতাকে নতুন করে সংজ্ঞায়িত করে। আউটডোর কিয়স্ক, শিল্প HMI, এবং চিকিৎসা সরঞ্জামের জন্য আদর্শ, এই 13.3-ইঞ্চি FHD TFT LCD মডিউলটি সরাসরি সূর্যালোক বা উচ্চ-আলোকিত পরিবেশে অতুলনীয় স্বচ্ছতা প্রদান করে। একটি শক্তিশালী ক্যাপাসিটিভ টাচস্ক্রিন (গ্লাভস-কম্প্যাটিবল) এবং অতি-প্রশস্ত অপারেটিং তাপমাত্রা পরিসীমা (-20°C থেকে +70°C) সমন্বিত, এটি কঠোর EU/US শিল্প মান পূরণ করে।
কোর ইনোভেশনস
সূর্যালোক-পাঠযোগ্য স্বচ্ছতা: 1000nits উজ্জ্বলতা + 72% NTSC রঙের গামুট যা কঠোর আলোতে প্রাণবন্ত ভিজ্যুয়াল প্রদান করে।
শিল্প-গ্রেড টাচ: অ্যান্টি-গ্লেয়ার কভার গ্লাস (6H কঠোরতা), কুয়াশা/ঘনীভবনে অপারেশন সমর্থন করে (IP65-সমতুল্য দৃঢ়তা)।
হাই-স্পিড সংযোগ: 2-লেন eDP 1.2 ইন্টারফেস (2.7Gbps) রিয়েল-টাইম কন্ট্রোল সিস্টেমের জন্য শূন্য-ল্যাগ ডেটা ট্রান্সমিশন নিশ্চিত করে।
50,000-ঘণ্টার ব্যাকলাইট: শক্তি-সাশ্রয়ী LED-গুলি PWM ডিমিং (100Hz–1.6KHz) সহ CCFL-এর তুলনায় 40% কম বিদ্যুত খরচ করে।
প্লাগ অ্যান্ড প্লে ইন্টিগ্রেশন: 3.3V লজিক পাওয়ার + 12V/24V ব্যাকলাইট ইনপুট সমর্থন করে, HDMI 2.0 ড্রাইভার বোর্ডের সাথে সামঞ্জস্যপূর্ণ (ডাটাশিটে অন্তর্ভুক্ত)।
EU/US বাজারের জন্য প্রযুক্তিগত শ্রেষ্ঠত্ব
অপটিক্যাল এক্সিলেন্স: 85° দেখার কোণ, 800:1 কন্ট্রাস্ট অনুপাত, এবং <35ms প্রতিক্রিয়া সময় মসৃণ ভিডিও প্লেব্যাকের জন্য।
চরম পরিবেশের জন্য প্রস্তুত: -20°C (হিমাঙ্কের অবস্থা) থেকে +70°C (কারখানার মেঝে) পর্যন্ত কাজ করে, 72-ঘণ্টার আর্দ্রতা/থার্মাল শক সার্টিফিকেশন সহ।
শূন্য-সম্মতি ঝুঁকি: RoHS, হ্যালোজেন-মুক্ত, ISO 9001/14001 সার্টিফাইড – সম্পূর্ণরূপে ইউরোপীয় EMC এবং US FCC নির্দেশিকাগুলির সাথে সঙ্গতিপূর্ণ।
কম্প্যাক্ট ও টেকসই: স্লিম 5.2 মিমি প্রোফাইল, শক-প্রতিরোধী ডিজাইন এবং EMI-শিল্ডেড I-PEX সংযোগকারী।
লক্ষ্য অ্যাপ্লিকেশন
আউটডোর পেমেন্ট টার্মিনাল (POS/কিয়স্ক)
শিল্প নিয়ন্ত্রণ প্যানেল (স্বয়ংক্রিয়তা, রোবোটিক্স)
মেডিকেল ইমেজিং ডিভাইস
পরিবহন ইনফোটেইনমেন্ট (বাস, ট্রেন)
স্মার্ট ফ্যাক্টরি সরঞ্জাম
কেন বিশ্বব্যাপী গ্রাহকরা এই ডিসপ্লেতে বিশ্বাস করেন
Saef Technology (Shenzhen) দ্বারা নির্মিত, SFTO1330SM-7208A3CT2 সামরিক-গ্রেডের স্থায়িত্বকে অত্যাধুনিক অপটিক্সের সাথে একত্রিত করে। এর eDP ইন্টারফেস NVIDIA Jetson, Raspberry Pi, এবং শিল্প PC-এর সাথে ইন্টিগ্রেশনকে সহজ করে, যেখানে সানলাইট-রিডেবল প্যানেল ব্যয়বহুল বাহ্যিক শিল্ডিংকে দূর করে। 2-বছরের ওয়ারেন্টি দ্বারা সমর্থিত, এই মডিউলটি মার্কিন যুক্তরাষ্ট্র, জার্মানি, যুক্তরাজ্য এবং স্ক্যান্ডিনেভিয়ার নির্ভরযোগ্যতা-চালিত বাজারগুলির জন্য OEM-এর জন্য সর্বোত্তম পছন্দ।
বাহ্যিক মাত্রা
ইন্টারফেস পিন সংজ্ঞা
পিন নং. | প্রতীক | I/O | ফাংশন |
1 | CABC_ EN / NC | - | CD-এর জন্য সংরক্ষিত |
2 | H_GND | P | হাই স্পিড রাউন্ড |
3 | Lane1_N | I | পূরক সংকেত লিঙ্ক লেন 1 |
4 | Lane1_P | I | সত্য সংকেত লিঙ্ক লেন 1 |
5 | H_GND | P | হাই স্পিড রাউন্ড |
6 | Lane0_N | I | পূরক সংকেত লিঙ্ক লেন 0 |
7 | Lane0_P | I | সত্য সংকেত লিঙ্ক লেন 0 |
8 | H_GND | P | হাই স্পিড রাউন্ড |
9 | AUX_CH_P | I | সত্য সহায়ক চ্যানেল সংকেত |
10 | AUX_CH_N | I | পূরক সহায়ক চ্যানেল সংকেত |
11 | H_GND | P | হাই স্পিড রাউন্ড |
12 | LCD_VDD | P | LCD লজিক এবং ড্রাইভার পাওয়ার(3.3V) |
13 | LCD_VDD | P | LCD লজিক এবং ড্রাইভার পাওয়ার(3.3V) |
14 | NC | I | LCD প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
15 | LCD_GND | P | LCD লজিক এবং ড্রাইভার গ্রাউন্ড |
16 | LCD_GND | P | LCD লজিক এবং ড্রাইভার গ্রাউন্ড |
17 | HPD | O | HPD সংকেত পিন |
18 | LED-1 | P | ব্যাকলাইট গ্রাউন্ড |
19 | LED-2 | P | ব্যাকলাইট গ্রাউন্ড |
20 | LED-3 | P | ব্যাকলাইট গ্রাউন্ড |
21 | LED-4 | P | ব্যাকলাইট গ্রাউন্ড |
22 | BL_ ENABLE | I | ব্যাকলাইট চালু/বন্ধ |
23 | BL_PWM_DIM | I | সিস্টেম PWM |
24 | SCL/NC | - | LCD প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
25 | SDA/NC | - | LCD প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
26 | BL_PWR | P | ব্যাকলাইট পাওয়ার |
27 | BL_PWR | P | ব্যাকলাইট পাওয়ার |
28 | BL_PWR | P | ব্যাকলাইট পাওয়ার |
29 | BL_PWR | P | ব্যাকলাইট পাওয়ার |
30 | NC | - | LCD প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
অপটিক্যাল বৈশিষ্ট্য
প্যারামিটার | শর্তাবলী | মিনিট | টাইপ | সর্বোচ্চ | ইউনিট | |
ভিউইং অ্যাঙ্গেল (CR>10) |
অনুভূমিক | θL | - | 85 | - |
ডিগ্রী |
θ R | - | 85 | - | |||
উলম্ব | θT | - | 85 | - | ||
θB | - | 85 | - | |||
কনট্রাস্ট অনুপাত | কেন্দ্র | 600 | 800 | - | - | |
প্রতিক্রিয়া সময় | Tr+Td | - | 30 | 35 | ms | |
CF কালার ক্রোমাটিসিটি (CIE1931) |
লাল x |
টাইপ -0.05 |
TBD |
টাইপ +0.05 |
- | |
লাল y | TBD | - | ||||
সবুজ x | TBD | - | ||||
সবুজ y | TBD | - | ||||
নীল x | TBD | - | ||||
নীল y | TBD | - | ||||
সাদা x | (0.323) | - | ||||
সাদা y | (0.379) | - | ||||
NTSC অনুপাত | % | (72) | - | |||
সাদার কেন্দ্র উজ্জ্বলতা |
YLI | 800 | 1000 | cd/m2 |
ব্যাকলাইট বৈশিষ্ট্য
প্যারামিটার | প্রতীক | মিনিট | টাইপ | সর্বোচ্চ | ইউনিট |
সরবরাহ ভোল্টেজ | VBL | 5 | 12.0 | 37 | V |
ব্যাকলাইটের জন্য পাওয়ার সাপ্লাই কারেন্ট |
ILED | 6 |
- |
25 | mA |
ব্যাকলাইটের জন্য পাওয়ার সাপ্লাই | PLED | 0.18 | - | 5.55 | W |
মডুলেটেড আলো সংকেত ভোল্টেজ | VPWM H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
উজ্জ্বলতা নিয়ন্ত্রণ ডিউটি অনুপাত | ডিউটি | 1 | - | 100 | % |
উজ্জ্বলতা নিয়ন্ত্রণ ফ্রিকোয়েন্সি | fPWM | 100 | - | 1,600 | KHz |
LED-BL চালু/বন্ধ উচ্চ ভোল্টেজ | VCNTH | 1.2 | 5.0 | V | |
LED-BL চালু/বন্ধ নিম্ন ভোল্টেজ | VCNTL | 0 | - | 0.6 | V |
LED জীবনকাল | - | 40,000 | 50,000 | - | h |
CTP স্পেসিফিকেশন
বিভাগ | প্যারামিটার | স্পেসিফিকেশন |
সাধারণ | গঠন | কভার গ্লাস + DITO গ্লাস |
লেন্স শক্তিশালীকরণ কভার করুন | রাসায়নিকভাবে শক্তিশালী | |
কভার লেন্স সারফেস কঠোরতা | ≥6H (পেন্সিল কঠোরতা) | |
আলোর সংক্রমণ হার | ≥85% | |
অপারেশন তাপমাত্রা | -20℃ ~ +70℃, ≤85% RH | |
সংরক্ষণ তাপমাত্রা | -30℃ ~ +80℃, ≤85% RH | |
বৈদ্যুতিক | ইন্টারফেস | IIC / USB / UART |
টাচ IC | IL12511 | |
পাওয়ার সাপ্লাই ভোল্টেজ (VDD) | 3.3V বা 5V (নির্বাচনযোগ্য) | |
হোস্ট প্রতিরোধ (SDA/SCL) | মেইন-বোর্ডে কনফিগারযোগ্য | |
পরিবেশগত | অপারেটিং শর্তাবলী | কুয়াশা/সারফেস জলে কার্যকরী |
সারফেস বৈশিষ্ট্য | সারফেস কালি | অ্যান্টি-UV |
সারফেস ট্রিটমেন্ট | অ্যান্টি-গ্লেয়ার (হেজ: 10%) | |
LCD-TP ল্যামিনেশন | OCA (অপটিক্যালি ক্লিয়ার আঠালো) | |
সম্মতি | উপাদান মান | RoHS এবং হ্যালোজেন-মুক্ত অনুগত |

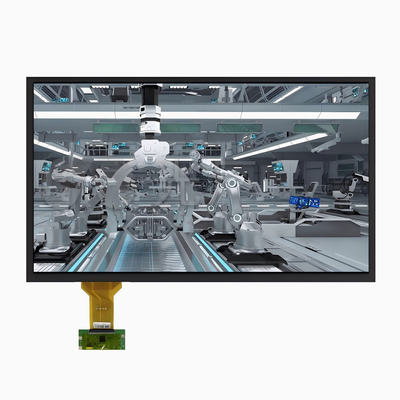

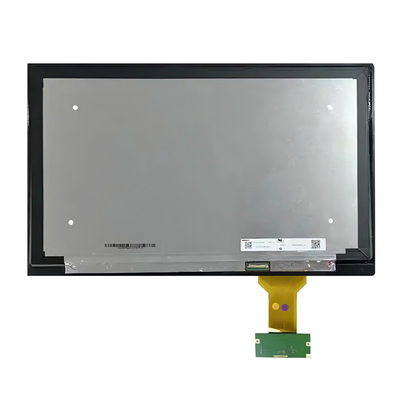

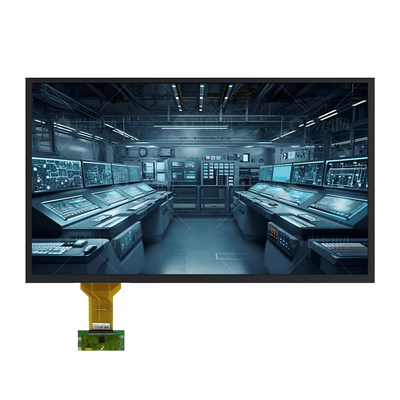

পণ্য চিত্র
