পণ্যের বিবরণ:
|
| প্রদর্শনীর আকার: | 27 ইঞ্চি | সারফেস লুমিনেন্স: | 1000 সিডি/এম² (সাধারণ) |
|---|---|---|---|
| রেজোলিউশন: | 3840 × 2160 (ইউএইচডি) | ইন্টারফেস: | 4-লেন ইডিপি 1.4 (5.4 জিবিপিএস) |
| কন্ট্রাস্ট অনুপাত: | 1000: 1 (সাধারণ) | পিন নাম্বার: | ৩০ পিন |
| দেখার কোণ: | 89 ° (সিআর> 10, সমস্ত দিকনির্দেশ) | মাউন্টিং: | VESA মাউন্ট সামঞ্জস্যপূর্ণ |
| রঙের ঘনত্ব: | 1.07 B (8bit+A-FRC) | কালার গামুট: | এনটিএসসি 90%, এসআরজিবি 98% (সাধারণ) |
| পাওয়ার সাপ্লাই: | 10 ভি ± 1 ভি (লজিক), 24 ভি (ব্যাকলাইট) | অপারেটিং টেম্প।: | 0℃ থেকে +50℃ |
| স্টোরেজ টেম্প।: | -20℃ থেকে +60℃ | ব্যাকলাইটের জীবনকাল: | 30,000 ঘন্টা (l70 @ 25 ডিগ্রি সেন্টিগ্রেড) |
| প্রতিক্রিয়া সময়: | 14 এমএস (জিটিজি টিপিকাল) | কমপ্লায়েন্স: | রোহস, হ্যালোজেন মুক্ত, পৌঁছনো |
| বিশেষভাবে তুলে ধরা: | ইন্ডাস্ট্রিয়াল টিএফটি ডিসপ্লে 4K,ইউএইচডি ইন্ডাস্ট্রিয়াল টিএফটি প্রদর্শন,উচ্চ উজ্জ্বলতা শিল্প TFT প্রদর্শন |
||

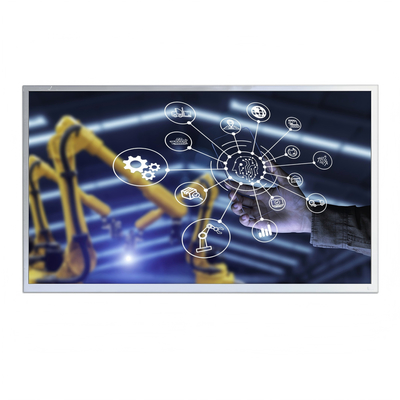

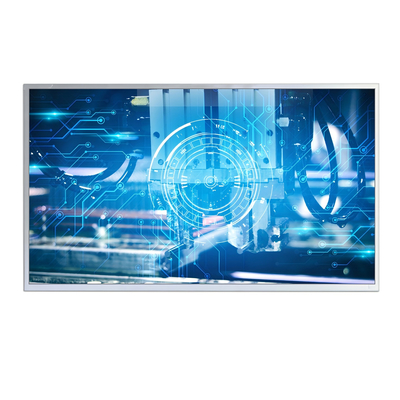

SFTO2700B-7125AN 27 ইউএইচডি উচ্চ উজ্জ্বলতা ইন্ডাস্ট্রিয়াল টিএফটি ডিসপ্লে ইইউ এবং মার্কিন বাজারে পেশাদার অ্যাপ্লিকেশনগুলির জন্য
SFTO2700B-7125AN হল মার্কিন যুক্তরাষ্ট্র এবং ইউরোপের চাহিদাপূর্ণ পরিবেশের জন্য ডিজাইন করা একটি 27 ইঞ্চি অতি উচ্চ সংজ্ঞা (UHD 4K) শিল্প-গ্রেড TFT ডিসপ্লে।ইঞ্জিনিয়ারদের জন্য তৈরি, সিস্টেম ডিজাইনার, এবং প্রযুক্তিগত পেশাদার, এই প্রদর্শন ব্যতিক্রমী উজ্জ্বলতা একত্রিত করে (1000 cd/m2), কম প্রতিফলন,শিল্প অটোমেশনে সর্বোত্তম পারফরম্যান্স প্রদানের জন্য শিল্পের শীর্ষস্থানীয় রঙের নির্ভুলতা, মেডিকেল ইমেজিং, আউটডোর কিওস্ক এবং পেশাদার এভি সিস্টেম।
৪ কে ইউএইচডি রেজোলিউশন (৩৮৪০ × ২১৬০): ডেটা-সমৃদ্ধ অ্যাপ্লিকেশনগুলির জন্য স্ফটিক-স্বচ্ছ ভিজ্যুয়াল নিশ্চিত করে।
উচ্চ উজ্জ্বলতা এবং বিপরীতেঃ সরাসরি সূর্যালোক এবং কম আলোর অবস্থার জন্য 1000 সিডি / এম 2 উজ্জ্বলতা এবং 1000: 1 বিপরীতে অনুপাত।
উন্নত রঙ পুনরুত্পাদনঃ নকশা, সিমুলেশন এবং পরিদর্শন কর্মপ্রবাহের মধ্যে সঠিক রঙের মিলের জন্য এনটিএসসি 90% এবং এসআরজিবি 98% রঙের গ্যাম্পের সাথে 10-বিট রঙের গভীরতা (8-বিট + এ-এফআরসি) ।
নিম্ন প্রতিফলন আবরণঃ উজ্জ্বল পরিবেশে নিরবচ্ছিন্ন অপারেশন জন্য ঝলকানি হ্রাস করে।
প্রশস্ত দেখার কোণ (১৭৮ ডিগ্রি): চরম কোণেও ধারাবাহিক চিত্রের গুণমান বজায় রাখে।
শিল্প-গ্রেড স্থায়িত্বঃ -20 °C থেকে +70 °C পর্যন্ত তাপমাত্রায় নির্ভরযোগ্যভাবে কাজ করে।
ইইউ এবং মার্কিন মানদণ্ডের সাথে সম্মতিঃ বিশ্বব্যাপী প্রয়োগের জন্য RoHS, REACH, CE, FCC এবং IP65 ফ্রন্ট প্যানেল শংসাপত্র।
ইন্টারফেসঃ eDP 4-চ্যানেল (ইনভার্শন টাইপ), উচ্চ গতির ডেটা ট্রান্সফারের জন্য 5.4 Gbps লিংক রেট।
পিক্সেল কাঠামোঃ উল্লম্ব আরজিবি স্ট্রিপ পিক্সেল বিন্যাস সহ একটি সি-টিএফটি সক্রিয় ম্যাট্রিক্স।
ব্যাকলাইটঃ অভিন্ন আলোকসজ্জা এবং শক্তি দক্ষতার জন্য প্রান্ত-উজ্জ্বলিত LED।
মাউন্টঃ VESA- সামঞ্জস্যপূর্ণ (200 x 200 মিমি) শিল্প ঘরের মধ্যে নমনীয় সংহতকরণের জন্য।
পেশাদার ব্যবহারের জন্য ডিজাইন করা হয়েছেঃ কঠোর পরিবেশে মেশিন ভিজ্যুয়াল, কন্ট্রোল প্যানেল এবং ডিজিটাল সাইনিংয়ের জন্য আদর্শ।
গ্লোবাল কনভাল্যান্সঃ ক্রয়কে সহজতর করার জন্য ইইউ (সিই, রোএইচএস) এবং মার্কিন যুক্তরাষ্ট্রের (এফসিসি) বাজারের জন্য প্রাক-প্রত্যয়িত।
নির্ভরযোগ্যতা এবং দীর্ঘায়ুঃ 50,000+ ঘন্টা অপারেশনের জন্য কঠোরভাবে পরীক্ষা করা হয়েছে (সাধারণত) ।
লক্ষ্য অ্যাপ্লিকেশনঃ
শিল্প অটোমেশন এবং এইচএমআই সিস্টেম
বহিরাগত ডিজিটাল সাইন এবং কিওস্ক
মেডিকেল ইমেজিং এবং ডায়াগনস্টিক সরঞ্জাম
অটোমোবাইল ও এয়ারস্পেসের নিয়ন্ত্রণ প্যানেল
পেশাদার ভিডিও ওয়াল এবং সিমুলেশন সিস্টেম
আপনার পরবর্তী প্রকল্পে SFTO2700B-7125AN একীভূত করার জন্য প্রস্তুত? ডেটা শীট, CAD ফাইল, বা নমুনা অনুরোধের জন্য আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন।আমাদের ইইউ/মার্কিন ভিত্তিক সহায়তা আপনার আবেদনের জন্য নিরবচ্ছিন্ন সম্মতি এবং প্রযুক্তিগত দিকনির্দেশনা নিশ্চিত করে.

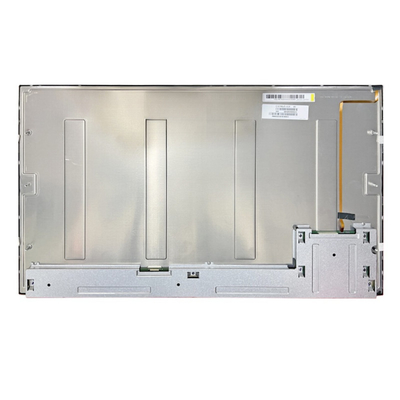

যান্ত্রিক মাত্রা
| প্যারামিটার | স্পেসিফিকেশন | ইউনিট |
| সক্রিয় এলাকা | 596.736 ((H) ×335.664 ((V) | মিমি |
| পিক্সেলের সংখ্যা | 3840 ((H) × 2160 ((V) | পিক্সেল |
| পিক্সেল পিচ | 0.1554 ((H) × 0.1554 ((V) | মিমি |
| পিক্সেল বিন্যাস | আরজিবি উল্লম্ব রেখা | |
| রঙের গভীরতা | 1.07 বি ((৮বিট+এ-এফআরসি) | রঙ |
| প্রদর্শন মোড | সাধারণত কালো | |
| মাত্রিক রূপরেখা | 630.0 ((H) ×368.2 ((V) ×20.98 ((Depth) | মিমি |
| ওজন | ৩৩৪০ (সাধারণ) | জি |
| বেজেলের প্রস্থ (এল/আর/ইউ/ডি) | 13.৭১/১৩.৭১/১৩.৭৪/১৩74 | মিমি |
| সারফেস ট্রিটমেন্ট | ধোঁয়া 25%, 3H | |
| ব্যাকলাইট | লং সাইড, ২-এলইডি লাইটিং বার টাইপ |
বৈদ্যুতিক বিশেষ উল্লেখ
| প্যারামিটার | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | 9 | 10.0 | 11 | V |
| পাওয়ার সাপ্লাই বর্তমান | ডিডি | - | 460 | 900 | |
| ইন-রশ স্ট্রিম | IRUSH | - | 2.0 | 3.0 | |
| অনুমোদিত ইনপুট রিপল ভোল্টেজ | ভিআরএফ | - | - | 400 | |
|
উচ্চ স্তরের বৈচিত্র্য ইনপুট থ্রেশহোল্ড ভোল্টেজ |
এইচআইভি |
- |
- |
+১০০ | |
|
নিম্ন স্তরের ডিফারেন্সিয়াল ইনপুট থ্রেশহোল্ড ভোল্টেজ |
ভিআইএল | -১০০ |
- |
এমভি | |
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ | ভিডিও। |
100 |
- | 600 | এমভি |
| ডিফারেনশিয়াল ইনপুট সাধারণ মোড ভোল্টেজ | Vcm |
0 |
2 | ||
|
বিদ্যুৎ খরচ |
পিডি | - | 4.6 | 9 | ডব্লিউ |
| 55 | 58 | ডব্লিউ | |||
| Pমোট | - | 59.6 | - | ডব্লিউ | |
ব্যাকলাইট ইউনিট স্পেসিফিকেশন
| প্যারামিটার | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | |
| LED লাইট বার ইনপুট ভোল্টেজ প্রতি ইনপুট পিন | ভিপিআইএন | 33.6 | 37.2 | 39.6 | V |
|
ইনপুট পিন প্রতি LED লাইট বার ইনপুট বর্তমান |
আইপিএন |
- |
110 |
mA |
|
| এলইডি শক্তি খরচ | পিবিএল | - |
55 |
58 | ডব্লিউ |
| এলইডি লাইফটাইম |
- |
30,000 |
- |
ঘন্টা | |
এলসিডি মডিউল অপটিক্যাল স্পেসিফিকেশন
| প্যারামিটার | প্রতীক | শর্ত | মিনিট। | প্রকার | ম্যাক্স. | ইউনিট | ||
|
দেখার কোণ পরিসীমা |
অনুভূমিক |
Θ3 |
|
85 |
89 | - | ডিগ। | |
| Θ9 | 85 | 89 | - | ডিগ। | ||||
|
উল্লম্ব |
Θ১২ | 85 | 89 | - | ডিগ। | |||
| Θ6 | 85 | 89 | - | ডিগ। | ||||
| আলোকসজ্জা বিপরীত অনুপাত | সিআর |
থ = ০ (কেন্দ্র) স্বাভাবিক দেখা কোণ |
700 | 1000 | ||||
| সাদা রঙের উজ্জ্বলতা | 800 | 1000 | - | cd/m2 | ||||
| সাদা আলোকসজ্জার অভিন্নতা | 80 | 85 | % | |||||
|
রঙের প্রজনন |
|
|
0.283 | 0.313 | 0.343 | - | ||
| ওয়াই | 0.299 | 0.329 | 0.359 | - | ||||
|
|
Rx | 0.646 | 0.676 | 0.706 | - | |||
| রাই | 0.269 | 0.299 | 0.329 | - | ||||
|
সবুজ |
Gx | 0.197 | 0.227 | 0.257 | - | |||
| জিআই | 0.649 | 0.679 | 0.709 | - | ||||
|
নীল |
Bx | 0.123 | 0.153 | 0.183 | - | |||
| দ্বারা | 0.029 | 0.059 | 0.089 | - | ||||
|
প্রতিক্রিয়া সময় |
জিটিজি | Tg | 14 | 20 | এম এস | |||
| ক্রস টক | সিটি | - | - | 2.0 | % | |||
পিন সংজ্ঞা
| পিন নং | প্রতীক | ফাংশন |
| 1 | ভিডিডি | পাওয়ার সাপ্লাই (10.0V) |
| 2 | ভিডিডি | পাওয়ার সাপ্লাই (10.0V) |
| 3 | ভিডিডি | পাওয়ার সাপ্লাই (10.0V) |
| 4 | ভিডিডি | পাওয়ার সাপ্লাই (10.0V) |
| 5 | ভিডিডি | পাওয়ার সাপ্লাই (10.0V) |
| 6 | জিএনডি | মাটি |
| 7 | জিএনডি | মাটি |
| 8 | এন সি |
এসসিএল পিজিএমএ |
| 9 | এন সি | এসডিএ পিজিএমএ |
| 10 | জিএনডি | জিএনডি |
| 11 | এইচপিডি | গরম প্লাগ সনাক্তকরণ সংকেত |
| 12 | জিএনডি | মাটি |
| 13 | DAUXN | সহায়ক জন্য নেতিবাচক সংকেত |
| 14 | DAUXP | সহায়ক বাহিনীর জন্য ইতিবাচক সংকেত |
| 15 | জিএনডি | মাটি |
| 16 | DRX0P 9 | ইডিপি লেনের জন্য ইতিবাচক সংকেত |
| 17 | DRX0N | ইডিপি লেনের জন্য নেতিবাচক সংকেত |
| 18 | জিএনডি | মাটি |
| 19 | DRX1P | ইডিপি লেন-১ এর জন্য ইতিবাচক সংকেত |
| 20 |
DRX1N |
ইডিপি লেন-১ এর জন্য নেতিবাচক সংকেত |
|
21 |
জিএনডি | মাটি |
| 22 | GRX2P | ইডিপি লেন-২ এর জন্য ইতিবাচক সংকেত |
| 23 | DRX2N | ইডিপি লেন ২ এর জন্য নেতিবাচক সংকেত |
| 24 | জিএনডি | মাটি |
| 25 | DRX3P | ইডিপি লেন3 এর জন্য ইতিবাচক সংকেত |
| 26 | DRX3N | eDP Lane3 এর জন্য নেতিবাচক সংকেত |
| 27 | জিএনডি | মাটি |
| 28 | জিএনডি | মাটি |
| 29 | এন সি | কোন সংযোগ নেই |
| 30 | BIST | বিআইএসটি ফাংশন |
