পণ্যের বিবরণ:
|
| পণ্য: | 10.১ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে | রেজোলিউশন: | 800*1280 পিক্সেল |
|---|---|---|---|
| টাচ স্ক্রিন: | CTP সহ | দেখার দিক: | আইপিএস সমস্ত দেখার কোণ |
| ইন্টারফেস: | এমআইপিআই | পিন নাম্বার: | 40 |
| সংযোগ: | সংযোগকারী | সারফেস লুমিনেন্স: | ৩০০ সিডি/এম২ (কাস্টমাইজযোগ্য) |
| ড্রাইভার আইসি: | JD9365DA-H3 | LED লাইফটাইম: | 40,000 ঘন্টা |
| অপারেটিং টেম্প।: | -20°C থেকে +70°C | Ctp স্ট্রাকচার: | জি + জি |
| সিটিপি ড্রাইভার: | জিটি৯২৭১ | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 10.১ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে,অটোমোটিভ টিএফটি এলসিডি ডিসপ্লে,শিল্প TFT এলসিডি ডিসপ্লে |
||
এই পণ্য সম্পর্কেঃ SFTO1010YX-7239ACT
10.1 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে দিয়ে আপনার ডিভাইস আপগ্রেড করুন, একটি বহুমুখী এবং উচ্চ-কার্যকারিতা সমাধান যা বিস্তৃত অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।অটোমোবাইল প্রদর্শন, অথবা ইন্টারেক্টিভ কিওস্ক, এই ডিসপ্লে ব্যতিক্রমী স্পষ্টতা, স্থায়িত্ব এবং কার্যকারিতা প্রদান করে।
মূল বৈশিষ্ট্য
অ্যাপ্লিকেশন
কেন আমাদের বেছে নিন?
একটি বিশ্বস্ত টিএফটি প্রদর্শন প্রস্তুতকারক হিসাবে, আমরা আপনার প্রয়োজন অনুসারে উচ্চ মানের, কাস্টমাইজযোগ্য সমাধান সরবরাহ করতে বিশেষজ্ঞ। আমাদের 10.1-ইঞ্চি টিএফটি এলসিডি ডিসপ্লে কাটিয়া প্রান্ত প্রযুক্তির সাথে সাশ্রয়ী মূল্যের একত্রিত করেআপনার পরবর্তী প্রকল্পের জন্য এটিকে আদর্শ পছন্দ করে।
আমাদের সম্পূর্ণ পরিসীমা ঘুরে দেখুন
ইন্ডাস্ট্রিয়াল ডিসপ্লে থেকে শুরু করে আইওটি সমাধান পর্যন্ত, আমরা আপনার প্রয়োজনীয়তা পূরণের জন্য বিস্তৃত পণ্য সরবরাহ করি। আরও জানতে আমাদের ওয়েবসাইটটি দেখুন এবং আজই একটি উদ্ধৃতি অনুরোধ করুন!
সাধারণ বিবরণ
| প্যারামিটার | স্পেসিফিকেশন | ইউনিট |
| এলসিডি আকার | 10.1 | ইঞ্চি |
| এলসিএম রূপরেখা মাত্রা | 143.00 ((H) X228.6 ((V) X2.6 ((T) | মিমি |
| সক্রিয় এলাকা | 135.36 ((H) X216.58 ((V) | মিমি |
| পিক্সেল সংখ্যা | 800RGB ((H) X1280 ((V) | পিক্সেল |
| পিক্সেল পিচ H XV | 0.1692 ((H) X 0.1692 ((V) | মিমি |
| পিক্সেল বিন্যাস | আরজিবি উল্লম্ব রেখা | রঙ |
| রং প্রদর্শন করুন | 16.7M | |
| প্রদর্শন মোড | সাধারণত কালো | |
| রঙের ব্যাপ্তি | ৫৬%, ৫২% | এনটিএসসি |
| উজ্জ্বলতা | টাইপঃ 300, মিনিটঃ 250 | cd/m2 |
| LED Q'ty | ৩২ (৪টি সিরিজ ৮টি সমান্তরাল) | |
| দেখার কোণ (CR 10) | টাইপঃ80/80/80/80 | |
| কন্ট্রাস্ট অনুপাত | টাইপ ১০০০:1মিনিট ৮০০ঃ1 | |
| ড্রাইভার আইসি | JD9365DA-H3 | |
| ইন্টারফেস | ৩/৪ লেন এমআইপিআই (ডিফল্ট ৪ লেন) | |
| মডিউল ওজন | টিবিডি | জি |
| স্পর্শ আইসি | জিটি৯২৭১ | |
| স্পর্শ কাঠামো | জি+জি |
রূপরেখা
টাচস্ক্রিন কনট্যুর অঙ্কন
ইন্টারফেস পিন বর্ণনা
| পিন নং। | প্রতীক | ফাংশন |
| 1 | এন সি | সংযোগ নেই |
| 2 | ভিসিসি | পাওয়ার সাপ্লাই 3.3V |
| 3 | আইওভিসিসি | পাওয়ার সাপ্লাই 1.65 ~ 3.3V |
| 4 | জিএনডি | মাটি |
| 5 | RST ((GRB) | এলসিএম গ্লোবাল রিসেট ((রিসেটঃ এইচ=আইওভিসিসি) |
| 6 | এন সি | সংযোগ নেই |
| 7 | জিএনডি | মাটি |
| 8 | D0- | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (নেগেটিভ) |
| 9 | D0+ | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (পজিটিভ) |
| 10 | জিএনডি | মাটি |
| 11 | ডি১- | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (নেগেটিভ) |
| 12 | ডি১+ | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (পজিটিভ) |
| 13 | জিএনডি | মাটি |
| 14 | সিএলকে- | এমআইপিআই ডিফারেনশিয়াল ক্লক ইনপুট (নেগেটিভ) |
| 15 | CLK+ | এমআইপিআই ডিফারেনশিয়াল ক্লক ইনপুট (পজিটিভ) |
| 16 | জিএনডি | মাটি |
| 17 | ডি২- | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (নেগেটিভ) |
| 18 | ডি২+ | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (পজিটিভ) |
| 19 | জিএনডি | মাটি |
| 20 | ডি৩- | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (নেগেটিভ) |
| 21 | ডি৩+ | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (পজিটিভ) |
| 22 | জিএনডি | মাটি |
| ২৩-২৪ | এন সি | সংযোগ নেই |
| 25 | জিএনডি | মাটি |
| ২৬-২৯ | এন সি | সংযোগ নেই |
| 30 | জিএনডি | মাটি |
| 31 | LEDK | ব্যাকলাইট ক্যাথোড |
| 32 | LEDK | ব্যাকলাইট ক্যাথোড |
| ৩৩-৩৮ | এন সি | সংযোগ নেই |
| 39 | LEDA | ব্যাকলাইট অ্যানোড |
| 40 | LEDA | ব্যাকলাইট অ্যানোড |
পরম সর্বোচ্চ রেটিং
| পয়েন্ট | প্রতীক | মূল্যবোধ | ইউনিট | |
| মিনিট। | ম্যাক্স. | |||
|
পাওয়ার ভোল্টেজ |
আইওভিসিসি | -০.3 | 3.6 | V |
| ভিসিসি | -০.3 | 6.0 | V | |
| AVEE | -- | -- | V | |
| ইনপুট সিগন্যাল ভোল্টেজ | VI | -০.3 | আইওভিসিসি | V |
| অপারেশন তাপমাত্রা | শীর্ষ | -২০ | 70 | °C |
| সংরক্ষণ তাপমাত্রা | টিএসটি | -৩০ | 80 | °C |
ব্যাকলাইটের বৈশিষ্ট্য
| বৈশিষ্ট্য | প্রতীক | মিনিট। | প্রকার | ম্যাক্স. | ইউনিট |
| LED সামনের স্রোত | যদি | -- | 180 | 225 | mA |
| প্রতিটি LED স্ট্রিং এর LED ফরওয়ার্ড ভোল্টেজ | ভিএফ-স্ট্রিং | 11.6 | -- | 13.6 | ভোল্ট |
| এলইডি লাইফ টাইম |
N/A |
30000 |
40000 |
-- |
এইচআর |
| পয়েন্ট | প্রতীক | শর্ত | মূল্যবোধ | |||
| মিনিট। | টাইপ। | ম্যাক্স. | ||||
|
দেখার কোণ |
তুমি |
সিআর-১০ |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ¢L | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| প্রতিক্রিয়া সময় | টন+টফ |
θ=Φ =0 ° স্বাভাবিক দেখার কোণ |
- |
30 | 40 | |
| কন্ট্রাস্ট রেসিও | সিআর | 800 | 1000 |
- |
||
| উজ্জ্বলতা | এল | 280 | 300 | - | ||
| উজ্জ্বলতা অভিন্নতা | ইউ ইউ | 75 | 80 | - | ||
|
রঙের রঙিনতা (CIE1931) |
সাদা |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
লাল |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
সবুজ |
জিএক্স | 0.328 | ||||
| জিওয়াই | 0.565 | |||||
|
নীল |
BX | 0.137 | ||||
| BY | ||||||
| এনটিএসসি | ৫৭% | |||||

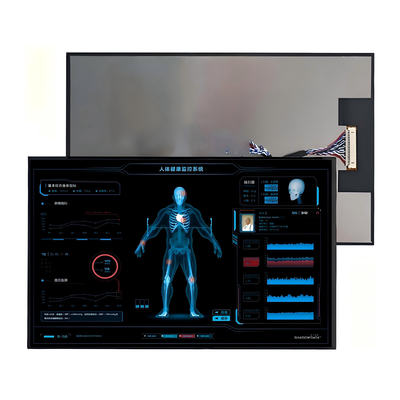

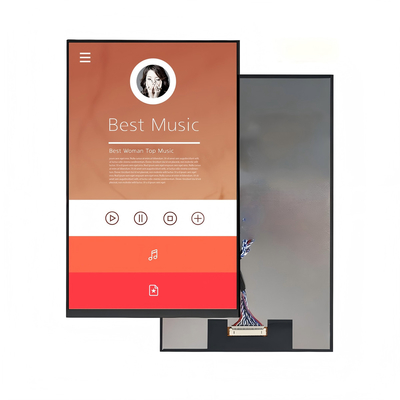

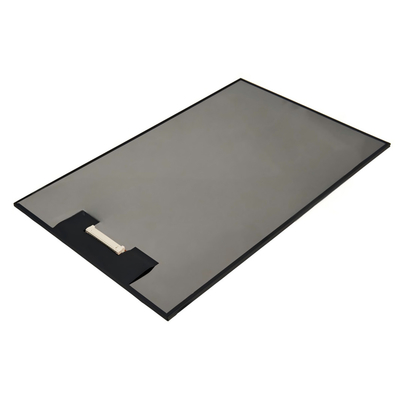

পণ্যের ছবি
পরিবেশগত / নির্ভরযোগ্যতা পরীক্ষা
| না. | পরীক্ষার আইটেম | শর্ত | মন্তব্য |
| 1 | উচ্চ তাপমাত্রা অপারেশন | Ts= +70°C, 240 ঘন্টা |
নোট ১ IEC60068-2-2, GB2423. 2-89 |
| 2 | নিম্ন তাপমাত্রা অপারেশন | তা=-২০° সেলসিয়াস, ২৪০ ঘণ্টা | নোট ২ আইইসি ৬০০৬৮-২-১ GB2423.1-89 |
| 3 | উচ্চ তাপমাত্রায় সঞ্চয় | Ta= +80°C, 240 ঘন্টা | IEC60068-2-2 GB2423. 2-89 |
| 4 | নিম্ন তাপমাত্রায় সঞ্চয় | তা=-৩০° সেলসিয়াস, ২৪০ ঘণ্টা | IEC60068-2-1 GB/T2423.1-89 |
| 5 | উচ্চ তাপমাত্রা এবং আর্দ্রতা স্টোরেজ | Ta= +60°C, 90% RH সর্বোচ্চ, 160 ঘন্টা |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | তাপীয় শক (অপারেশন না) | -30°C 30 মিনিট ~ +80°C 30 মিনিট পরিবর্তন সময়ঃ 5 মিনিট, 30 চক্র |
ঠান্ডা দিয়ে শুরু করুন তাপমাত্রা, শেষ উচ্চ তাপমাত্রা আইইসি ৬০০৬৮-২-১৪ GB2423.22-87 |
|
7 |
ইলেক্ট্রো স্ট্যাটিক স্রাব (অপারেশন) |
C=150pF, R=330 Ω, 5 পয়েন্ট/প্যানেল বায়ুঃ ±8KV, 5 বার; যোগাযোগঃ ±4KV, 5 সময়; (পরিবেশঃ 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
কম্পন (অপারেশন না করা) |
ফ্রিকোয়েন্সি রেঞ্জঃ 10~55Hz, স্ট্রোকঃ 1. মিমি স্কেপঃ 10Hz~55Hz~10Hz X.Y.Z. এর প্রতিটি দিকের জন্য 2 ঘন্টা (প্যাকেজের অবস্থা) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | শক (অপারেশন না) |
60G 6ms, ± X, ± Y, ± Z প্রতিটি দিকের জন্য ৩ বার |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | প্যাকেজ ড্রপ টেস্ট |
উচ্চতাঃ ৮০ সেমি, ১ কোণ, ৩টি প্রান্ত, ৬টি পৃষ্ঠ |
IEC60068-2-32 GB/T2423.8-1995 |
