পণ্যের বিবরণ:
|
পণ্য: | 1.3" ইঞ্চি TFT LCD | টাচ স্ক্রিন: | ছাড়া |
---|---|---|---|
রেজোলিউশন: | 240x240 বিন্দু | কভার গ্লাস: | কাস্টমাইজযোগ্য |
দেখার দিক: | আইপিএস বিনামূল্যে দেখার কোণ | ইন্টারফেস: | SPI ইন্টারফেস |
পিন নাম্বার: | 12 পিন | সংযোগ: | প্লাগিং |
সারফেস লুমিনেন্স: | 250 cd/m2(nits) | LED লাইফটাইম: | 40,000 ঘন্টা |
সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রোহস এন্ড রিচ সম্মত |
বিশেষভাবে তুলে ধরা: | 240x240 স্কয়ার এলসিডি ডিসপ্লে,1.3 ইঞ্চি স্কয়ার এলসিডি ডিসপ্লে,ফ্রি ভিউয়িং স্কয়ার TFT ডিসপ্লে |
1.3 ইঞ্চি টিএফটি এলসিডি 240x240 পয়েন্ট পণ্যের ভূমিকা
SFTO130JY-7167AN হল একটি পূর্ণ রঙের বর্গক্ষেত্র TFT এলসিডি ডিসপ্লে যার ব্যাসার্ধের আকার ১.৩ ইঞ্চি এবং রেজোলিউশন ২৪০x২৪০। এই মডিউলটি এসপিআই ইন্টারফেস সমর্থন করে,এটি ব্যবহারকারীদের প্রোগ্রাম এবং ব্যবহারের জন্য খুব সুবিধাজনক করে তোলে. SF-TO130B-8909A-N মডেলের মডিউলের আকার 21.16x29.22mm এবং সক্রিয় এলাকার আকার 23.4x23.4mm;
ড্রাইভার আইসি ST7789V নিয়ামক মডিউলে সংহত করা হয়, যার লজিক পাওয়ার সাপ্লাই ভোল্টেজ পরিসীমা 3.0V থেকে 3.6V।এটি -20 °C থেকে +70 °C তাপমাত্রা পরিসীমা মধ্যে কাজ করতে পারে এবং তার সঞ্চয় তাপমাত্রা পরিসীমা -30 °C থেকে +80 °C হয়.SFTO130JY-7167AN এরএফপিসি কাস্টমাইজ করা যায় এবং নতুন ডিজাইন করা রেসিসিভ টাচ স্ক্রিন (আরটিপি) বা ক্যাপাসিটিভ টাচ স্ক্রিন দিয়ে সজ্জিত করা যেতে পারে।
বৈশিষ্ট্য
পয়েন্ট | বিষয়বস্তু |
এলসিডি আকার | 1.3 ইঞ্চি ((ডায়াগোনাল) |
প্রদর্শন মোড | সাধারণত কালো |
রেজোলিউশন | 240 ((H) RGB x 240 ((V) |
পয়েন্ট পিচ | 0.0975 (H) x 0.0975 ((V) মিমি |
সক্রিয় এলাকা | 23.4 ((H) x 23.4 (V) মিমি |
মডিউলের আকার | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) মিমি |
রঙিন বিন্যাস | আরজিবি উল্লম্ব রেখা |
ইন্টারফেস | 4 লাইন এসপিআই |
ড্রাইভ আইসি | ST7789 |
উজ্জ্বলতা | 250 (টিওয়াইপি) সিডি/মি2 |
দিকনির্দেশনা | সমস্ত দৃশ্য |
ব্যাকলাইট | 2 সাদা এলইডি |
অপারেটিং টেম্প। | -২০°সি~ +৭০°সি |
স্টোরেজ তাপমাত্রা। | -30°C~+ 80°C |
ওজন | টিবিডি |
1.3 ইঞ্চি টিএফটি এলসিডি 240x240 ডট প্রোডাক্ট ডিজাইন
পিন সংজ্ঞা
না, না। | প্রতীক | বর্ণনা |
1 | জিএনডি | মাটি |
2 | LEDK | ব্যাকলাইটের ক্যাথোড |
3 | LEDA | ব্যাকলাইটের অ্যানোড |
4 | ভিসিসি | অ্যানালগ পাওয়ার সাপ্লাই ((2.8V-3.3V) |
5 | জিএনডি | মাটি |
6 | জিএনডি | মাটি |
7 |
ডি/সি |
পিন নির্বাচন করুন D/C= √ 1 √: তথ্য প্রদর্শন করুন। ডি/সি= ০ ০: কমান্ড ডেটা। |
8 | সি এস |
চিপ নির্বাচন পিন ((Low) সক্রিয় করুন) |
9 | এসসিএল | সিরিয়াল ঘড়ি পিন. |
10 | এসডিএ | সিরিয়াল ডেটা ইনপুট |
11 | রিসেট | এলসিএম রিসেট পিন |
12 | জিএনডি | মাটি |
বৈদ্যুতিক বৈশিষ্ট্য
প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | 1.65 | 1.৮/২।8 | 3.3 | V |
অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | 2.6 | 2.8 | 3.3 |
-- |
ইনপুট বর্তমান | আইডি |
-- |
20 |
-- |
mA |
উজ্জ্বলতা |
-- |
250 |
-- |
Cd/m2 |

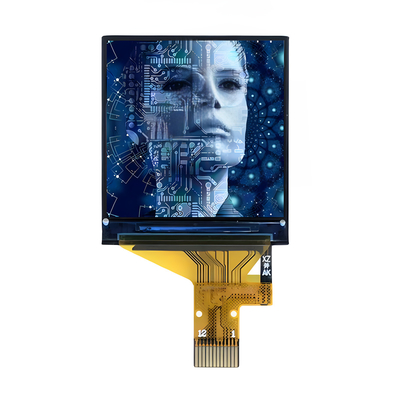

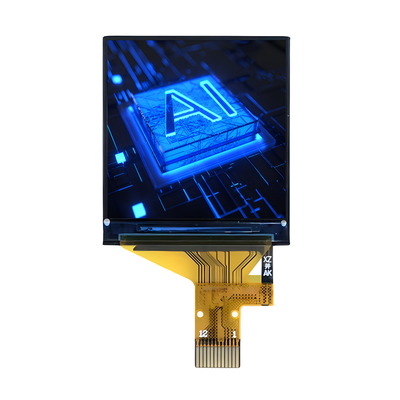

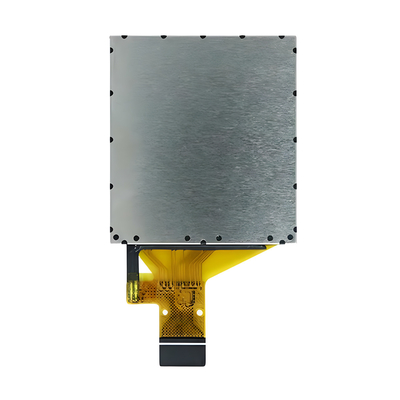

1.3 ইঞ্চি টিএফটি এলসিডি 240x240 ডট প্রোডাক্ট ইমেজ
কারখানার সুবিধা ও সার্টিফিকেশন
প্রজেক্টেড ক্যাপাসিটিভ (পিসিএপি) টাচ স্ক্রিন
প্রজেক্টেড ক্যাপাসিটিভ (পিসিএপি) টাচ প্রযুক্তি দ্রুত এবং সংবেদনশীল প্রতিক্রিয়া এবং পেশাদার-গ্রেড নির্ভরযোগ্যতার সাথে মিলিত।
প্রযুক্তি প্রজেক্ট ক্যাপাসিটিভ টাচ স্ক্রিন কঠোর শিল্প, চিকিৎসা, এবং স্বয়ংচালিত অ্যাপ্লিকেশন জন্য ডিজাইন করা হয়। আমরা তরল স্ফটিক প্রদর্শন (LCDs) সঙ্গে PCAP টাচ স্ক্রিন একত্রিত করতে পারেন,যা একটি ইন্টিগ্রেটেড এমবেডেড সলিউশন যা সরবরাহ চেইন এবং সমাবেশকে সহজ করতে সহায়তা করে.
কভার গ্লাস:
1আকারঃ কাস্টম আকার, আকার, প্রান্ত চিকিত্সা, গর্ত এবং কাটা
2. রঙঃ সিল্ক প্রিন্টিং, লোগো
3গ্লাস উপাদানঃ গরিলা গ্লাস, টেম্পারেড গ্লাস, পিএমএমএ
4চিকিত্সাঃ আয়না, এজি, এআর, এএফ
সেন্সর:
1সেন্সর উপাদানঃ গ্লাস, ফিল্ম, ফিল্ম+ফিল্ম
2FPC: আকৃতির নকশা ঐচ্ছিক
3. আইসিঃ ইইটিআই, আইএলআইটিইকে, এসআইএস, সাইপ্রাস, ফোকালটেক, গুডিক্স ইত্যাদি
4ইন্টারফেসঃ আই২সি, ইউএসবি, আরএস২৩২
