পণ্যের বিবরণ:
|
| পণ্য: | 2.4 ইঞ্চি TFT | টাচ স্ক্রিন: | প্রতিরোধী স্পর্শ প্যানেল (RTP) |
|---|---|---|---|
| রেজোলিউশন: | 240x320 QVGA | কভার গ্লাস: | ছাড়া (কাস্টমাইজযোগ্য) |
| দেখার দিক: | 1 ২টা বাজে | ইন্টারফেস: | MCU/RGB/SPI |
| পিন নাম্বার: | 48 পিন | সংযোগ: | সোল্ডারিং |
| সারফেস লুমিনেন্স: | 350 cd/m2 | LED লাইফটাইম: | 40,000 ঘন্টা |
| বিশেষভাবে তুলে ধরা: | 240x320 টিএফটি এলসিডি ডিসপ্লে,2.4 ইঞ্চি TFT LCD ডিসপ্লে |
||
এই আইটেম সম্পর্কে SF-TC240H-8944B-T
২.৪ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে 240x320 কিউভিজিএ রেজোলিউশনের সাথে, একটি কম্প্যাক্ট ফর্ম ফ্যাক্টরে একটি প্রাণবন্ত চাক্ষুষ অভিজ্ঞতা প্রদানের জন্য ডিজাইন করা হয়েছে। এই ডিসপ্লেতে একটি এমসিইউ / আরজিবি ইন্টারফেস রয়েছে,বিভিন্ন মাইক্রোকন্ট্রোলার এবং সিস্টেমের জন্য বহুমুখী সংযোগের বিকল্প সরবরাহ করে.
মূল বৈশিষ্ট্য:
অ্যাপ্লিকেশনঃ
টিএফটি এলসিডি ডিসপ্লে ২.৪ ইঞ্চি ২৪০x৩২০ ইঞ্চি কিউভিজিএ রেসিসিভ টাচ স্ক্রিনের সুবিধা এবং ব্যবহারের অভিজ্ঞতা অর্জন করুন,এবং তার চাক্ষুষভাবে আকর্ষণীয় এবং কার্যকরী নকশা সঙ্গে পরবর্তী স্তরে আপনার প্রকল্প নিতে. আপনি একটি প্রোটোটাইপ বা একটি বাণিজ্যিক পণ্য উন্নয়নশীল কিনা, এই প্রদর্শন আপনি প্রয়োজন কর্মক্ষমতা এবং নির্ভরযোগ্যতা উপলব্ধ করা হয়.
বৈশিষ্ট্য
| পণ্যঃ | 2.4 ইঞ্চি টিএফটি | টাচ স্ক্রিনঃ | প্রতিরোধী টাচ প্যানেল (RTP) |
|---|---|---|---|
| রেজল্যুশন: | 240x320 QVGA | কভার গ্লাস | বিনা ((কাস্টমাইজযোগ্য) |
| দেখার দিকঃ | ১২টা | ইন্টারফেসঃ | এমসিইউ/আরজিবি |
| পিন নম্বরঃ | ৪৮ পিন | সংযোগঃ | FPC টাইপ সংযোগ |
| পৃষ্ঠের উজ্জ্বলতাঃ | 250 সিডি/মি2 | এলইডি লাইফটাইমঃ | 40,000 ঘন্টা |
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্ন ১। আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার স্বাগত জানাই পরীক্ষা এবং মানের চেক। বিভিন্ন আইটেম সংখ্যা মিশ্র নমুনা গ্রহণযোগ্য।
প্রশ্ন ২: লিড টাইম কি?
উত্তরঃ অফ-শেল্ফ পণ্যগুলির জন্য, স্টক নমুনা অবিলম্বে। নমুনা পুনরায় তৈরির জন্য 1-1.5 সপ্তাহ। ভর উত্পাদনের জন্য 4-6 সপ্তাহ। ডিজাইন-ইন পণ্যগুলির জন্য, কাউন্টার অঙ্কন প্রস্তাবের জন্য 2-3 দিন;অঙ্কন অনুমোদনের সময় নমুনা তৈরির জন্য ২ ঘন্টানমুনা অনুমোদনের সময় ট্রায়াল রান/মার্শাল প্রডাকশনের জন্য ৫-৬ ঘন্টা।
প্রশ্ন 3. নমুনা এবং উত্পাদন আদেশের জন্য আপনার কোন MOQ সীমা আছে?
উত্তরঃ নিম্ন MOQ। নমুনা চেক করার জন্য 3-5pcs উপলব্ধ। ভর উত্পাদন MOQ সাধারণত 1K / লট। আমরা ট্রেল-রান / পিপি-রান অর্ডারের জন্য এমপি MOQ এর চেয়ে কম qty সমর্থন করি।
প্রশ্ন ৪। আপনি কীভাবে পণ্যগুলি প্রেরণ করেন এবং পৌঁছাতে কতক্ষণ সময় লাগে?
উত্তরঃ ডিএইচএল, ইউপিএস, ফেডেক্স বা টিএনটি দ্বারা জাহাজ। পৌঁছাতে 5-7 দিন সময় লাগে। এয়ারলাইন এবং সমুদ্র পরিবহনও ঐচ্ছিক।
প্রশ্ন ৫। এলসিডি মডিউলের অর্ডার কিভাবে করবেন?
উত্তরঃ প্রথমে আপনার প্রয়োজনীয়তা বা অ্যাপ্লিকেশনটি আমাদের জানান।
দ্বিতীয়ত আমরা আপনার প্রয়োজনীয়তা বা আমাদের পরামর্শ অনুযায়ী উদ্ধৃতি।
তৃতীয়ত, গ্রাহক নমুনা নিশ্চিত করেন এবং আনুষ্ঠানিক অর্ডার দেওয়ার জন্য আমানত দেন।
চতুর্থত আমরা উৎপাদন ব্যবস্থা করি।
প্রশ্ন ৬। এলসিডি প্রোডাক্টে আমার লোগো প্রিন্ট করা ঠিক আছে কি?
উত্তরঃ হ্যাঁ। দয়া করে নকশা পর্যায়ে আনুষ্ঠানিকভাবে আমাদের জানান, এবং আমরা আপনার নমুনা পরীক্ষা এবং অনুমোদনের জন্য আপনার লোগো সহ নমুনা তৈরি করব। নমুনা অনুমোদনের পরে, ভর উত্পাদন অনুমোদিত নমুনা অনুসরণ করবে।
প্রশ্ন 7: আপনি কি পণ্যগুলির জন্য গ্যারান্টি প্রদান করেন?
উত্তরঃ হ্যাঁ, আমরা আমাদের পণ্যগুলির জন্য 1 বছরের ওয়ারেন্টি অফার করি।
প্রশ্ন ৮: ত্রুটিযুক্ত জিনিসগুলি কীভাবে মোকাবেলা করবেন?
উত্তরঃ প্রথমত, আমাদের পণ্যগুলি কঠোর মান নিয়ন্ত্রণ ব্যবস্থায় উত্পাদিত হয় এবং ত্রুটিযুক্ত হার 0.2% এরও কম হবে।
দ্বিতীয়ত, গ্যারান্টি সময়ের মধ্যে, আমরা নতুন এলসিডি পাঠাব, নতুন অর্ডার সহ, ছোট পরিমাণে।আমরা সেগুলি মেরামত করব এবং আপনাকে আবার পাঠাব অথবা আমরা বাস্তব পরিস্থিতি অনুযায়ী পুনরায় কল সহ সমাধান নিয়ে আলোচনা করতে পারি.
বাহ্যিক মাত্রা
ইন্টারফেস পিন সংজ্ঞা
| না। | পিন নাম | I/O | বর্ণনা |
| 1 | ইউ ইউ | আমি | টাচ প্যানেল পিন |
| 2 | এক্সএল | আমি | টাচ প্যানেল পিন |
| 3 | YD | আমি | টাচ প্যানেল পিন |
| 4 | এক্সআর | আমি | টাচ প্যানেল পিন |
| 5 | জিএনডি | আমি | মাটি |
| 6 | ভিসিআই | আমি | পাওয়ার সাপ্লাই 2.8V ভোল্টেজ |
| 7 | VDD3 | আমি | পাওয়ার সাপ্লাই 2.8V/ 1.8V ভোল্টেজ |
| 8 | VDD3_P(NC) | - | খুলুন |
| 9 | BC_CTRL ((NC) | - | খুলুন |
| 10 | বিসি ((এনসি)) | - | খুলুন |
|
11 |
টিই |
ও |
এমপিইউকে ফ্রেম লেখার সাথে সিঙ্ক্রোনাইজ করার জন্য ট্রিপিং এফেক্ট আউটপুট পিন,যখন এই পিন সক্রিয় করা হয় না, এই পিনহয়নিচু। |
| ১২-২৯ | DB17-DB0 | I/O | প্রদর্শন তথ্য I/O |
| 30 | এসডিএ | I/O | সিরিয়াল ইনপুট সংকেত |
| 31 | DOTLCK | আমি | আরজিবি ইন্টারফেস অপারেশনের জন্য ডট ক্লক সিগন্যাল |
| 32 | সক্ষম | আমি | আরজিবি ইন্টারফেস অপারেশনের জন্য ডেটা সক্ষম সংকেত |
| 33 | HSYNC | আমি | লাইন অনুভূমিক সিঙ্ক্রোনাইজিং সংকেত |
| 34 | VSYNC | আমি | ফ্রেম ভেরিকাল সিঙ্ক্রোনাইজিং সিগন্যাল |
| 35 | RDX | আমি | স্ট্রোব সংকেত ইনপুট পিন পড়ুন |
| 36 | WRX | আমি | স্ট্রোব সংকেত ইনপুট পিন লিখুন |
| 37 | DCX | আমি | সিগন্যাল নির্বাচন করুন |
| 38 | সিএসএক্স | আমি | চিপ নির্বাচন সংকেতের জন্য ইনপুট পিন |
| 39 | রিসেট | আমি | এলসিএম রিসেট ইনপুট সিগন্যাল |
| 40 | আই এম ও |
আমি |
দয়া করে চতুর্থ পৃষ্ঠা পড়ুন, MCU ইন্টারফেস মোড নির্বাচন করুন |
| 41 | আইএম১ | ||
| 42 | আইএম২ | ||
| 43 | আইএম৩ | ||
| 44 | LED_A | আমি | LED অ্যানোড |
| 45 | LED_K1 | আমি | LED ক্যাথোড |
| 46 | LED_K2 | আমি | LED ক্যাথোড |
| 47 | LED_K3 | আমি | LED ক্যাথোড |
| 48 | LED_K4 | আমি | LED ক্যাথোড |
এলইডি ব্যাকলাইটের বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট |
পরীক্ষা শর্ত |
| সরবরাহ ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA |
| সরবরাহ বর্তমান | যদি | - | 80 | - | mA | - |
| বিপরীত ভোল্টেজ | ভিআর | - | - | 5 | V | - |
| শক্তি অপচয় | Pd | - | 288 | - | এম ডাব্লু | - |
| এলসিএমের জন্য আলোকসজ্জা তীব্রতা |
- |
- | 350 | - | Cd/m2 | If=80mA |
| LCM এর জন্য অভিন্নতা | - | 80 | - | - | % | If=80 mA |
| ব্যাকলাইট রঙ | সাদা | |||||

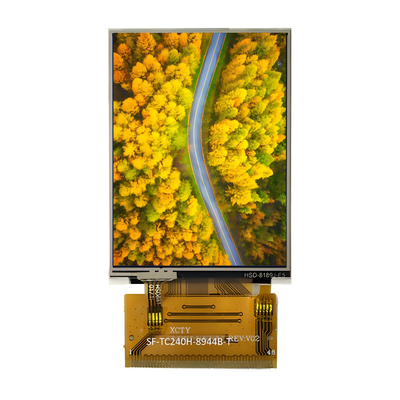

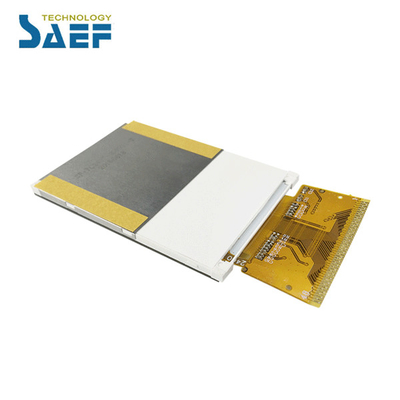

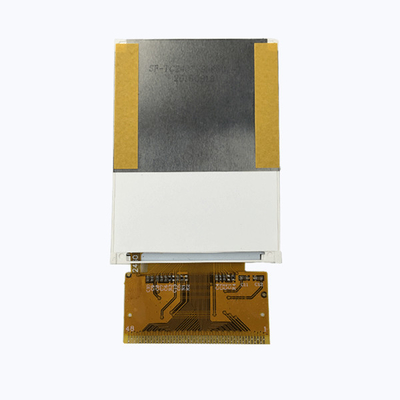

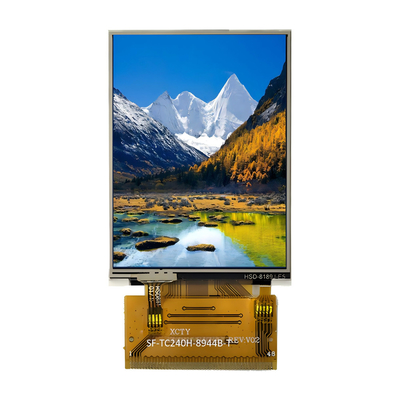

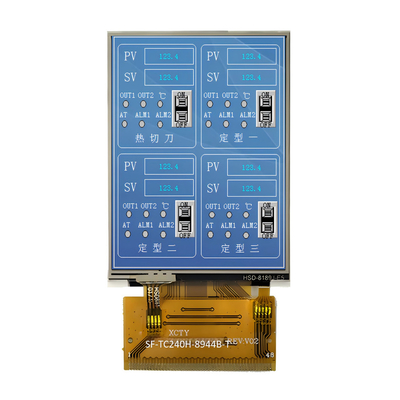

পণ্যের চিত্র
