পণ্যের বিবরণ:
|
| পণ্য: | 3.7" ইঞ্চি IPS TFT LCD | রেজোলিউশন: | 480x800 বিন্দু |
|---|---|---|---|
| ইন্টারফেস: | আরজিবি | স্পর্শ পর্দা: | কাস্টমাইজযোগ্য |
| দেখার দিকনির্দেশ: | সমস্ত দেখার কোণ (আইপিএস) | ড্রাইভার আই.সি: | HX8369 |
| পিন নাম্বার: | 40 পিন | মডিউল আকার: | 53.48 x 91.72 x 1.6 মিমি |
| সক্রিয় এলাকা: | 48.24 x 80.4 মিমি | সংযোগ: | সংযোগকারী প্রকার (কাস্টমাইজ করা যেতে পারে) |
| সারফেস লুমিনেন্স: | 200 cd/m2 (nits) | অপারেটিং টেম্প।: | -20℃ থেকে +70℃ |
| LED জীবনকাল: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | HX8369 WVGA TFT LCD ডিসপ্লে,3.7 ইঞ্চি TFT LCD ডিসপ্লে 480x800,480x800 WVGA TFT LCD 3.7 ইঞ্চি |
||
3.7" ইঞ্চি WVGA 480x800 পোর্ট্রেট TFT LCD ডিসপ্লে IPS সমস্ত ভিউয়িং অ্যাঙ্গেল HX8369 RGB ইন্টারফেস
পোর্ট্রেট 3.7" TFT LCD মডিউল, 3.7" 480x800 TFT বর্ণনা
Saef Tech SF-TC370S-9793A-N হল একটি তির্যক আকারের 3.7 ইঞ্চি TFT LCD মডিউল যার রেজোলিউশন 480x800 পিক্সেল।এই মডিউলটি HX8369 IC দিয়ে তৈরি করা হয়েছে;এতে কন্ট্রোলার এবং ড্রাইভার আইসি ফাংশন রয়েছে, আরজিবি ইন্টারফেস সমর্থন করে এবং সাপ্লাই ভোল্টেজ (ভিডিডি) 2.6V থেকে 3.3V, সাধারণত 2.8V পর্যন্ত।
SF-TC370S-9793A-N TFT LCD মডিউল হল পোর্ট্রেট মোড যার উজ্জ্বলতা 200 nits (সাধারণ মান)।মডিউলটি প্রতিরোধী টাচ স্ক্রীন এবং প্রজেক্টেড ক্যাপাসিটিভ টাচ স্ক্রীন ঐচ্ছিক জন্যও উপলব্ধ।SF-TC370S-9793A-N -20℃ থেকে +70℃ পর্যন্ত তাপমাত্রায় কাজ করতে পারে;এর স্টোরেজ তাপমাত্রা -30℃ থেকে +80℃ পর্যন্ত।এই 3.7" ইঞ্চি TFT LCD মডিউলটি কফি মেশিন, মাইক্রো-ওয়েভ ওভেন, স্ক্যানার, হোম অটোমেশন, অ্যাক্সেস কন্ট্রোল সিস্টেম, মনিটরিং সরঞ্জাম, বিশ্লেষক, নিরাপত্তা ব্যবস্থা, বাগান সেচ ব্যবস্থা ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
| পণ্য: | 3.7" ইঞ্চি IPS TFT LCD | রেজোলিউশন: | 480x800 বিন্দু |
|---|---|---|---|
| ইন্টারফেস: | আরজিবি | টাচ স্ক্রীন: | কাস্টমাইজযোগ্য |
| দেখার দিকনির্দেশ: | সমস্ত দেখার কোণ (আইপিএস) | ড্রাইভার আইসি: | HX8369 |
| পিন নাম্বার: | 40 পিন | মডিউল আকার: | 53.48 X 91.72 X 1.6 মিমি |
| সক্রিয় এলাকা: | 48.24 X 80.4 মিমি | সংযোগ: |
সংযোগকারী প্রকার (কাস্টমাইজ করা যাবে) |
| পৃষ্ঠের আলো: | 200 Cd/m2 (nits) | অপারেটিং টেম্প: | -20℃ থেকে +70℃ |
| LED লাইফটাইম: | 40,000 ঘন্টা | সম্মতি: | রিচ এবং RoHS অনুগত |
পিন সংজ্ঞা
পিন1, জিএনডি, গ্রাউন্ড।
Pin2, AVDD(2.8V), পাওয়ার সাপ্লাই 2.8V ভোল্টেজ।
Pin3, VDDIO(1.8V), পাওয়ার সাপ্লাই 1.8V ভোল্টেজ।
Pin4~Pin9, R5-R0, ডিসপ্লে ডেটা I/O।
Pin10~Pin15, G5-G0, ডিসপ্লে ডেটা I/O।
Pin16~Pin21, B5-B0, ডিসপ্লে ডেটা I/O।
Pin22, LCDC_RST, LCM রিসেট ইনপুট সংকেত।
Pin23, LCDC_VSYNC, উল্লম্ব সিঙ্ক।RGB I/F-এ সংকেত
Pin24, LCDC_HSYNC, অনুভূমিক সিঙ্ক।RGB I/F-এ সংকেত।
Pin25, SPI_SDO, SPI I/F-এ সিরিয়াল আউটপুট সংকেত।
Pin26, SPI_SDI, SPI I/F-এ সিরিয়াল ইনপুট সংকেত।
পিন27, SPI_SCLK, SPI I/F-এ একটি সিঙ্ক্রোনাস ঘড়ি সংকেত।
Pin28, SPI_CS, SPI I/F-এ চিপ ইনপুট পিন ("নিম্ন" সক্ষম) নির্বাচন করুন৷
Pin29, LCDC_PCLK, RGB I/F-এ পিক্সেল ঘড়ির সংকেত।
Pin30, LCDC_DEN, RGB I/F মোডে ডেটা সক্ষম সংকেত 1.
Pin31, LEDK8, LED ক্যাথোড
Pin32, LEDK7, LED ক্যাথোড
Pin33, LEDK6, LED ক্যাথোড
Pin34, LEDK5, LED ক্যাথোড
Pin35, LEDK4, LED ক্যাথোড
Pin36, LEDK3, LED ক্যাথোড
পিন37, LEDK2, LED ক্যাথোড
পিন38, LEDK1, LED ক্যাথোড
পিন 39, এলইডিএ, এলইডি অ্যানোড
পিন৪০, জিএনডি, গ্রাউন্ড
পোর্ট্রেট 3.7" TFT LCD মডিউল, 3.7" 480x800 TFT অঙ্কন

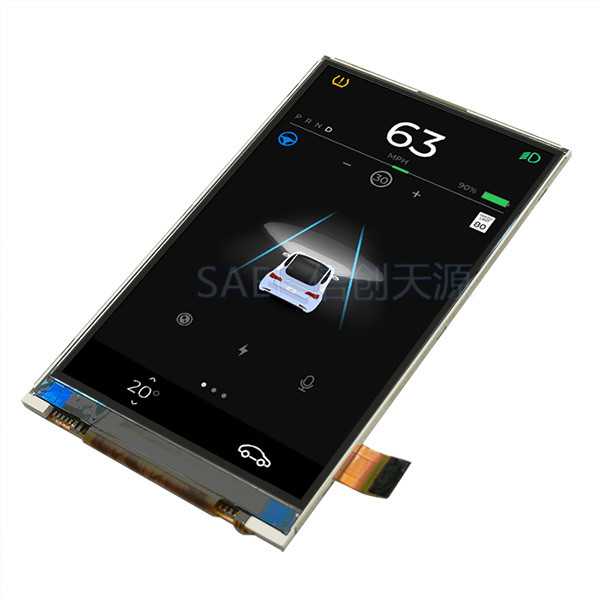

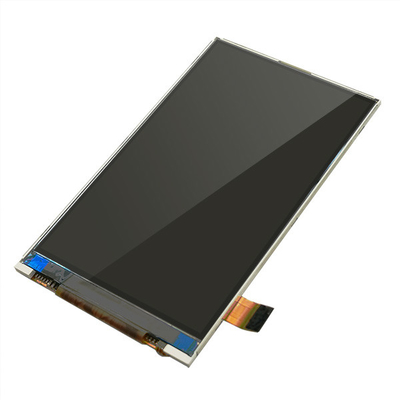

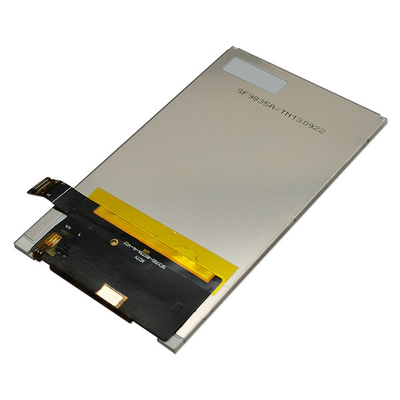

পোর্ট্রেট 3.7" TFT LCD মডিউল, 3.7" 480x800 TFT বাস্তব পণ্যের ছবি
