পণ্যের বিবরণ:
|
| পণ্য: | 2.0" ইঞ্চি TFT LCD প্যানেল ডিসপ্লে | রেজোলিউশন: | QVGA 240x320 বিন্দু |
|---|---|---|---|
| ড্রাইভার আই.সি: | ST7789V IC বা সমতুল্য | স্পর্শ পর্দা: | টাচ স্ক্রীন ছাড়া (কাস্টমাইজযোগ্য) |
| কভার গ্লাস মাত্রা: | কাস্টমাইজযোগ্য | দেখার দিকনির্দেশ: | 1 ২টা বাজে |
| আউটলাইন আবছা.: | 38.5(W) x 52.05(L) x 2.95(T) মিমি | সক্রিয় এলাকা: | 30.60 x 40.80 মিমি |
| ইন্টারফেস: | MCU/SPI/RGB (কাস্টমাইজযোগ্য) | সংযোগ: | FPC সংযোগকারী প্রকার |
| পিন নাম্বার: | 51 পিন (কাস্টমাইজযোগ্য) | সারফেস লুমিনেন্স: | 250 cd/m2(nits) |
| অপারেটিং ভোল্টেজ: | 2.8 ভি | ব্যাকলাইট টাইপ: | সাদা LED |
| LED জীবনকাল: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 240x320 TFT LCD ডিসপ্লে,TFT LCD ডিসপ্লে QVGA,ST7789V QVGA TFT ডিসপ্লে 240x320 |
||
TFT LCD প্যানেল ডিসপ্লে 2.0" ইঞ্চি QVGA 240x320 TN টাইপ TFT সহ ST7789V IC TFT LCD
2.0" TFT 240x320, TFT LCD 2.0 ইঞ্চি বর্ণনা
SF-TC200L-8939A-N TFT LCD মডিউল হল একটি 2.0” ইঞ্চি তির্যক আকারের পোর্ট্রেট মোড QVGA 240x320 ফুল কালার ডিসপ্লে, SF-TC200L-8939A-N LCD মডিউল MCU/SPI/RGB ইন্টারফেস সমর্থন করে৷ইন্টারফেস কাস্টমাইজযোগ্য.SF-TC200L-8939A-N মডেলটির মডিউল ডাইমেনশন 38.5(W) x 52.05(L) x 2.95(T) মিমি এবং সক্রিয় এলাকা সাইজ 30.60 x 40.80 মিমি।
SF-TC200L-8939A-N মডিউলে ST7789V বা সমতুল্য ড্রাইভার IC কন্ট্রোলারের সাথে একীভূত, এবং এর লজিক সাপ্লাই ভোল্টেজ 2.6V থেকে 3.3V পর্যন্ত।সাধারণ মান 2.8V।পৃষ্ঠের উজ্জ্বলতা হল 250 cd/m2 (Nits)।এই মডেলটির অপারেটিং তাপমাত্রা -20 থেকে 70 ডিগ্রি এবং স্টোরেজ টেম্প -30 থেকে 80 ডিগ্রি।
মডেলটি ব্যাপকভাবে ব্যবহৃত হয়েছেd হ্যান্ডহেল্ড ডিভাইস, POS টার্মিনাল, ক্যাশ রিডার, এমবেডেড সিস্টেম, হোম অটোমেশন, GPS, চিকিৎসা সরঞ্জাম, শিল্প ডিভাইস, নিরাপত্তা সরঞ্জাম যার জন্য উচ্চ মানের এবং রঙিন ছবিতে TFT প্রদর্শন প্রয়োজন।
| পণ্য: | 2.0" ইঞ্চি TFT LCD প্যানেল ডিসপ্লে | রেজোলিউশন: | QVGA 240x320 ডট |
|---|---|---|---|
| ড্রাইভার আইসি: | ST7789V IC বা সমতুল্য | টাচ স্ক্রীন: | টাচ স্ক্রীন ছাড়া (কাস্টমাইজযোগ্য) |
| কভার গ্লাস মাত্রা: | কাস্টমাইজযোগ্য | দেখার দিকনির্দেশ: | 1 ২টা বাজে |
| আউটলাইন ডিম: | 38.5(W) X 52.05(L) X 2.95(T) মিমি | সক্রিয় এলাকা: | 30.60 X 40.80 মিমি |
| ইন্টারফেস: | MCU/SPI/RGB (কাস্টমাইজযোগ্য) | সংযোগ: | FPC সংযোগকারী প্রকার |
| পিন নাম্বার: | 51 পিন (কাস্টমাইজযোগ্য) | পৃষ্ঠের আলো: | 250 Cd/m2(nits) |
| অপারেটিং ভোল্টেজ: | 2.8 ভি | ব্যাকলাইট প্রকার: | সাদা LED |
| LED লাইফটাইম: | 40,000 ঘন্টা | সম্মতি: | রিচ এবং RoHS অনুগত |
পিন সংজ্ঞা
পিন1, জিএনডি, গ্রাউন্ড
Pin2-3, VCI, পাওয়ার সাপ্লাই 2.8V ভোল্টেজ
Pin4-5, IOVCC, পাওয়ার সাপ্লাই 2.8V/1.8V ভোল্টেজ
Pin6, IM3, ইন্টারফেস মোড নির্বাচন করুন
Pin7, IM2, ইন্টারফেস মোড নির্বাচন করুন
Pin8, IM1, ইন্টারফেস মোড নির্বাচন করুন
Pin9, IM0, ইন্টারফেস মোড নির্বাচন করুন
Pin10, RESET, LCM রিসেট ইনপুট সংকেত
Pin11, CS, চিপ নির্বাচন সংকেতের জন্য ইনপুট পিন
Pin12, RS, রেজিস্টার সিলেক্ট সিগন্যাল
Pin13, WR, স্ট্রোব সংকেত ইনপুট পিন লিখুন
Pin14, RD, রিড স্ট্রোব সিগন্যাল ইনপুট পিন
Pin15, VSYNC, উল্লম্ব সিঙ্ক্রোনাইজিং সংকেত
Pin16, HSYNC, অনুভূমিক সিঙ্ক্রোনাইজিং সংকেত
Pin17, ENABLE, ইনপুট ডেটা সক্ষম নিয়ন্ত্রণ
পিন18, DOTCLK, প্রতিটি ডেটার নমুনা করার জন্য ঘড়ি সংকেত
Pin19, SDA, সিরিয়াল ইনপুট সংকেত
Pin20-37, DB0-DB17, ডিসপ্লে ডেটা I/O
Pin38, TE, টিয়ারিং এফেক্ট আউটপুট
পিন৩৯, এসডিও, রিড স্ট্রোব সিগন্যাল ইনপুট পিন
পিন40, পিডব্লিউএম
2" TFT 240x320, TFT LCD 2" ইঞ্চি অঙ্কন

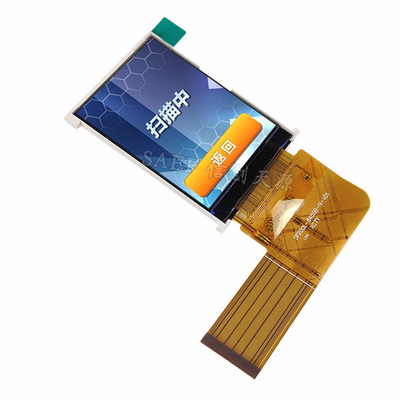

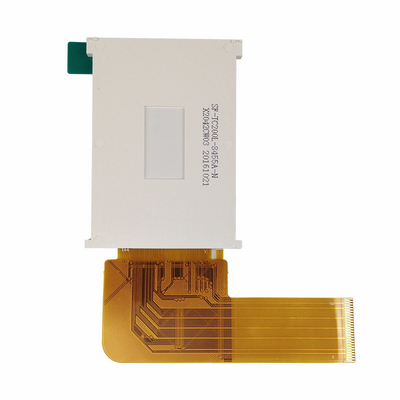

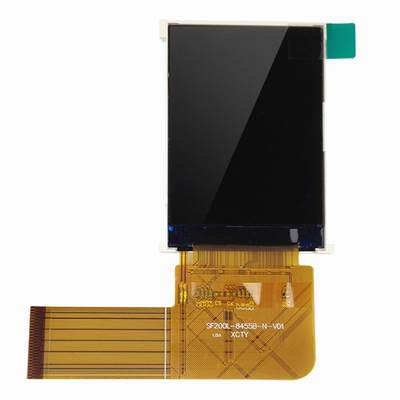

2" TFT 240x320, TFT LCD 2" ইঞ্চি পণ্যের ছবি
