পণ্যের বিবরণ:
|
| কীওয়ার্ড: | 7" ইঞ্চি TFT | টাচ স্ক্রিন: | CTP (ক্যাপাসিটিভ টাচ স্ক্রিন) |
|---|---|---|---|
| রেজোলিউশন: | 1024x600 বিন্দু | কভার গ্লাস মাত্রা: | কাস্টমাইজ করা যায় |
| এলসিএম ইন্টারফেস: | এলভিডিএস | সারফেস লুমিনেন্স: | 300 Cd/m2 |
| LED লাইফটাইম: | 40,000 ঘন্টা | পিন: | 20 পিন |
| দেখার দিক: | সমস্ত দেখার কোণ (85/85/85/85) | CTP ইন্টারফেস: | I2C |
| অপারেটিং টেম্প।: | -20℃ থেকে +70℃ | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 1024x600 টিএফটি এলসিডি,৭ ইঞ্চি টিএফটি এলসিডি,PCAP টাচ স্ক্রিন TFT LCD |
||
সিটিপি সহ 7 ইঞ্চি 1024x600 এলভিডিএস টিএফটি এলসিডি, পিসিএপি টাচ স্ক্রিন 7 ইঞ্চি আইপিএস পণ্যের ভূমিকা
পণ্যের দ্রুত বিবরণঃ
1. এলসিডি আকারঃ 7 ′′ ইঞ্চি টিএফটি
2রেজল্যুশনঃ ১০২৪x৬০০
3দেখার কোণঃ মুক্ত
4. রূপরেখা মাত্রাঃ 165x100x5.7mm
5. এলসিএম ইন্টারফেসের ধরনঃ এলভিডিএস
6. সিটিপি ইন্টারফেস টাইপঃ আই২সি
7. তাপমাত্রাঃ উপরে -20°C থেকে +70°C; Tst -30°C থেকে +80°C
8. টাচ প্যানেলঃ ক্যাপাসিটিভ টাচ স্ক্রিন ((সিটিপি)
এসএইএফ টেকনোলজি জেডডিএক্স০৭০বিআইভি১-বি৩ হল ১০২৪x৬০০ পিক্সেল রেজোলিউশনের সাথে ৭ ইঞ্চি আইপিএস টাইপ ফুল ভিউং এঙ্গেল টিএফটি এলসিডি ডিসপ্লে। এটি ক্যাপাসিটিভ টাচ স্ক্রিন (সিটিপি) সহ এবং কভার গ্লাসটি কাস্টমাইজযোগ্য।
এই এলসিডি মডিউলের রূপরেখা মাত্রা ১৬৫x১০০x৫.৭ মিমি এবং এএ আকার ১৫৪.২১৪৪ ((এইচ) ×৮৫.৯২ ((ভি) মিমি। এই ৭ ইঞ্চি টিএফটি এলসিডি পিসিএপি ((ক্যাপাসিটিভ টাচ স্ক্রিন) সহ।ZDX070BIV1-B3 এলসিএম ইন্টারফেস এলভিডিএস ইন্টারফেস সঙ্গে, 30 পিন। সিটিপি ইন্টারফেসটি আই 2 সি। জেডডিএক্স 070 বিআইভি 1-বি 3 এর পৃষ্ঠের উজ্জ্বলতা 300 সিডি / মি 2 (নিটস) রয়েছে, এই এলসিডি ডিসপ্লে মডিউলটি 20 ডিগ্রি সেলসিয়াস থেকে +70 ডিগ্রি সেলসিয়াস তাপমাত্রায় কাজ করতে পারে।

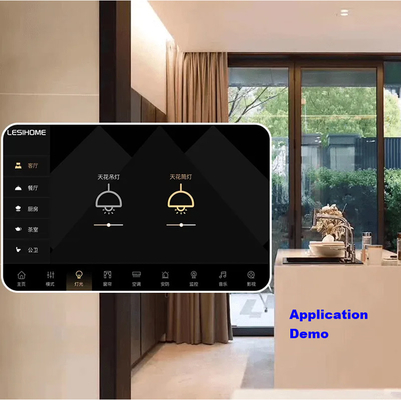

এই 7 ′′ টিএফটি এলসিডি মডিউলটি পরিমাপ সরঞ্জাম, মেডিকেল ডিভাইস, হোম অটোমেশন, অ্যাক্সেস সিকিউরিটি সিস্টেম, সুপারমার্কেটের দামের ট্যাগ এবং গৃহস্থালী যন্ত্রপাতি, জিপিএস ডিভাইস ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
| কীওয়ার্ডঃ | ৭ ইঞ্চি টিএফটি | টাচ স্ক্রিনঃ | সিটিপি (ক্যাপাসিটিভ টাচ স্ক্রিন) |
|---|---|---|---|
| রেজল্যুশন: | ১০২৪x৬০০ পয়েন্ট | কভার গ্লাসের মাত্রাঃ | কাস্টমাইজ করা যায় |
| এলসিএম ইন্টারফেসঃ | এলভিডিএস | পৃষ্ঠের উজ্জ্বলতাঃ | ৩০০ সিডি/মি২ |
| এলইডি লাইফটাইমঃ | 40,000 ঘন্টা | পিন: | ২০ পিন |
| দেখার দিকঃ | সমস্ত দেখার কোণ ((85/85/85/85) | সিটিপি ইন্টারফেসঃ | আই২সি |
| অপারেটিং টেম্পঃ | ২০°সি থেকে ৭০°সি | সম্মতিঃ | REACH & RoHS মেনে চলুন |
সিটিপি, পিসিএপি টাচ স্ক্রিন সহ 7 ইঞ্চি 1024x600 এলভিডিএস টিএফটি এলসিডি 7 ইঞ্চি আইপিএস পণ্যের অঙ্কন

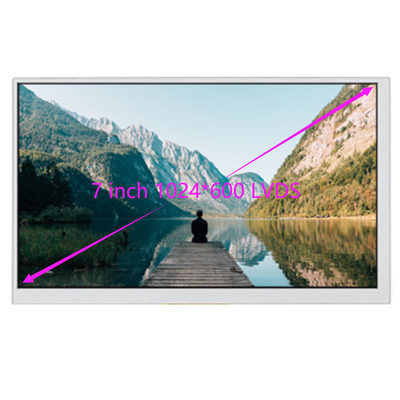

সিটিপি সহ 7 ইঞ্চি 1024x600 এলভিডিএস টিএফটি এলসিডি, পিসিএপি টাচ স্ক্রিন 7 ইঞ্চি আইপিএস পণ্য চিত্র
সুবিধা এবং সার্টিফিকেট
এলভিডিএস কি?
এলভিডিএস (নিম্ন ভোল্টেজ ডিফারেনশিয়াল সিগন্যালিং): এটি একটি নিম্ন ভোল্টেজ ডিফারেনশিয়াল সিগন্যালিং প্রযুক্তি ইন্টারফেস। It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
সাম্প্রতিক বছরগুলিতে, ইলেকট্রনিক্স শিল্পের দ্রুত বিকাশের সাথে সাথে বুদ্ধিমান প্রদর্শন সরঞ্জামগুলিও উজ্জ্বল অর্জন করেছে এবং উচ্চ সংজ্ঞা প্রদর্শন গ্রাহকদের দ্বারা পছন্দ করা হয়েছে।বর্তমানে, হাই ডেফিনিশন ডিসপ্লে প্রোটোকল ইন্টারফেসের মধ্যে রয়েছে আরজিবি, এলভিডিএস, এমআইপিআই, ইডিপি, এইচডিএমআই, মিনিএলভিডিএস, ভি-বাই-ওয়ান ইত্যাদি
এলভিডিএস স্তরের মানটি ডেটা প্রেরণের জন্য একটি জোড়া (দুই) ডিফারেনশিয়াল সিগন্যাল লাইন ব্যবহার করে।
৩.৫ এমএ স্থিতিশীল বর্তমান সরবরাহ চালিয়ে, তথ্য উচ্চ গতিতে প্রেরণ করা যেতে পারে 100Ω শেষের দিকে 350mV এর খুব কম প্রশস্ততা পার্থক্য সংকেত সহ।স্পেসিফিকেশনের মধ্যে ডাটা ট্রান্সমিশনের গতি সর্বোচ্চ ৬৫৫ এমবিট/সেকেন্ডের মধ্যে সীমাবদ্ধকিন্তু এটা সীমাবদ্ধতা নয়। প্রতিটি অর্ধপরিবাহী প্রস্তুতকারকের অনন্য প্রক্রিয়াকরণের মাধ্যমে, প্রায় 3 গিগাবাইট / সেকেন্ডের উচ্চ গতির সংক্রমণ গতি অর্জন করা সম্ভব।
দুটি পার্থক্য সংকেত, ইতিবাচক ইলেক্ট্রোড সংকেত (A +) এবং নেতিবাচক ইলেক্ট্রোড সংকেত (B−), 1.2 V এর একটি সাধারণ ভোল্টেজ (Voc) এর উপর কেন্দ্রীভূত হয়,এবং দুই সংকেত 350 mV এর সম্ভাব্য পার্থক্য সঙ্গে oscillate. তারপরে, অ্যাসিলোস্কোপের পার্থক্যটি একটি জোন্ডের সাথে পরিমাপ করা হয় এবং চিত্র 2 এর মতো একটি সংকেত তরঙ্গরূপ পাওয়া যায়। এটি দুটি সংকেতের মধ্যে ব্যাপ্তি পার্থক্য ((A+) −(B−)) ।একটি ডিফারেনশিয়াল প্রোব দিয়ে পরিমাপ করেকিন্তু এই ধরনের সংকেত তরঙ্গের আকার শারীরিকভাবে বিদ্যমান নয়।
LVDS এর ট্রান্সমিটার এবং রিসিভারের মৌলিক কাঠামো নিচের চিত্রে দেখানো হয়েছে। এটি একটি একক সংকেত প্রেরণের জন্য দুটি তার (অর্থাৎ, পার্থক্য সংকেত লাইন) ব্যবহার করে,এবং একটি ধ্রুবক বর্তমান উৎস দ্বারা চালিত হয়, অর্থাৎ, বর্তমান চালিত (টিটিএল এবং সিএমওএসের মতো ভোল্টেজ চালিত স্তরের বিপরীতে) ।
এর মধ্যে, ড্রাইভারের ক্ষেত্র প্রভাব ট্রানজিস্টর (অবশ্যই ক্ষেত্র প্রভাব ট্রানজিস্টর নয়, কারণ এলভিডিএস প্রযুক্তিগত স্পেসিফিকেশন প্রধানত বৈদ্যুতিক,এলভিডিএস ইন্টারফেসের আন্তঃসংযোগ এবং লাইন সমাপ্তি, এবং উত্পাদন প্রক্রিয়া, ট্রান্সমিশন মিডিয়া এবং পাওয়ার সাপ্লাই ভোল্টেজের জন্য কোনও স্পষ্ট প্রয়োজনীয়তা নেই, অর্থাৎ এটি CMOS, GaAs বা অন্যান্য প্রক্রিয়া দ্বারা উপলব্ধ করা যেতে পারে,এবং কালো বিড়াল এবং সাদা বিড়াল যে মাউস ধরতে পারেন ভাল বিড়াল) একটি পূর্ণ ব্রিজ সুইচ সার্কিট গঠন. 3.5mA ধ্রুবক বর্তমান উৎস বর্তমান প্রবাহের দিক নিয়ন্ত্রণ করতে ব্যবহৃত,একটি 100 ওহম সমাপ্তি প্রতিরোধক রিসিভারের বিপরীত এবং বিপরীত টার্মিনালের মধ্যে সমান্তরালভাবে সংযুক্ত করা হয়, যাতে বর্তমান প্রতিরোধক মাধ্যমে ভোল্টেজ উৎপন্ন করতে পারে, এবং তারপর উচ্চ এবং নিম্ন মাত্রা রিসিভারের বিচার দ্বারা গঠিত হয়।
যখন Q2 এবং Q3 চালু থাকে এবং Q1 এবং Q4 বন্ধ থাকে, তখন ধ্রুবক বর্তমান উত্সের বর্তমান Q3 এর মাধ্যমে রিসিভারে প্রবাহিত হয়,এবং 100 ওহম সমাপ্তি প্রতিরোধক মাধ্যমে নিচে যায় এবং তারপর ড্রাইভিং শেষ ফিরে, এবং অবশেষে Q2 মাধ্যমে গ্রাউন্ড (GND) পাস, 3.5mA এর বর্তমান 100 ওহম প্রতিরোধক উপর 350mV এর একটি ভোল্টেজ ড্রপ উত্পাদন, এই সময়ে,ইনভার্টিং টার্মিনালের ভোল্টেজ ইনভার্টিং টার্মিনালের ভোল্টেজ থেকে বেশি, এবং আউটপুট একটি উচ্চ স্তরের "এইচ"।
সার্চ কীওয়ার্ড: tft 7", 7 tft lcd, 7" tft lcd, LVDS 7 ইঞ্চি tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 ইঞ্চি tft display, tft display 7 ইঞ্চি LVDS, tft display 7", 7 ইঞ্চি tft lcd display,৭ ইঞ্চি টাচ টিএফটি, 7 ইঞ্চি টিএফটি টাচ এলসিডি ডিসপ্লে, সিটিপি সহ 7 ইঞ্চি টিএফটি, 7 ইঞ্চি সিটিপি টাচ টিএফটি, 7 ইঞ্চি টিএফটি সিটিপি টাচ এলসিডি
