পণ্যের বিবরণ:
|
| পণ্য: | 3.5 ইঞ্চি টিএফটি এলসিডি স্ক্রিন | টাচ স্ক্রিন: | প্রতিরোধী স্পর্শ প্যানেল সহ বা ছাড়া |
|---|---|---|---|
| ক্যাপাসিটিভ টাচ: | স্ট্যান্ডার্ড এবং কাস্টম কভার গ্লাস ঐচ্ছিক | রেজোলিউশন: | 320x480 বিন্দু |
| দেখার দিক: | 12:00 | ইন্টারফেস: | এমসিইউ |
| পিন নাম্বার: | 32 পিন | সংযোগ: | প্লাগিং (কাস্টমাইজযোগ্য) |
| সারফেস লুমিনেন্স: | 200cd/m2 (nits) | LED লাইফটাইম: | 40,000 ঘন্টা |
| কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত | সাক্ষ্যদান: | ISO9001:2015 & ISO14001:2015 |
| বিশেষভাবে তুলে ধরা: | 3.5 ইঞ্চি TFT LCD ডিসপ্লে,HVGA TFT এলসিডি ডিসপ্লে,320x480 টিএফটি এলসিডি ডিসপ্লে |
||
3.5 ইঞ্চি টিএফটি পোর্ট্রেট টাইপ এলসিডি ডিসপ্লে সহ ILITEK ILI9488 MCU ইন্টারফেস ড্রাইভার 320x480 HVGAপ্রদর্শন বর্ণনা
সেফ টেক এসএফ-টিসি৩৫০এইচ-৮৯৪২এ-এন হল একটি তির্যক আকারের ৩.৫ ইঞ্চি টিএফটি এলসিডি মডিউল যার রেজোলিউশন এইচভিজিএ ৩২০x৪৮০ পিক্সেল।
পণ্যের দ্রুত বিবরণঃ
1. এলসিডি আকারঃ 3.5 ′′ টিএফটি
2. রেজল্যুশনঃ 320x480
3দেখার কোণ: ১২টা
4. রূপরেখা মাত্রাঃ 55.26*84.69*2.1 মিমি
5ড্রাইভার আইসিঃ আইএলআই ৯৪৮৮
6ইন্টারফেস টাইপঃ এমসিইউ
7. টাচ প্যানেলঃ প্রতিরোধী টাচ প্যানেল সহ বা ছাড়া ঐচ্ছিক
8. তাপমাত্রাঃ উপরে -20°C থেকে +70°C; Tst -30°C থেকে +80°C
পণ্যের বৈশিষ্ট্যঃ
1. এসএফ-টিসি৩৫০এইচ-৮৯৪২এ-এন হল টিএফটি এলসিডি মডিউলটি ৩.৫ ইঞ্চি ব্যাসার্ধের, ৩২০xআরজিবিএক্স৪৮০, পূর্ণ রঙের টিএফটি এলসিডি ডিসপ্লে।
2. এই মডিউলটি এমসিইউ ইন্টারফেস সমর্থন করে। এসএফ-টিসি 350 এইচ -8942 এ-এন মডেলটির মডিউল মাত্রা 55.26 * 84.69 মিমি এবং অ্যাক্টিভ এরিয়া আকার 48.96 x 73.44 মিমি;
3. SF-TC350H-8942A-N মডিউলে ILI9488 কন্ট্রোলারের সাথে একীভূত এবং এর লজিকাল সাপ্লাই ভোল্টেজ 2.6V থেকে 3.3V পর্যন্ত।
4এটি -20°C থেকে +70°C তাপমাত্রায় কাজ করতে পারে; এর সঞ্চয় তাপমাত্রা -30°C থেকে +80°C পর্যন্ত।
5. SF-TC350H-8942A-N হল 200 cd/m2 উজ্জ্বলতার সাথে পট্রেইট মোড এলসিডি মডিউল। আপনি যদি এটি ল্যান্ডস্কেপ মোড হিসাবে ব্যবহার করতে চান বা উজ্জ্বলতা বাড়াতে চান তবে আরও প্রযুক্তিগত সহায়তার জন্য আমাদের সাথে যোগাযোগ করুন।
6এই ৩.৫ ইঞ্চি টিএফটি এলসিডি মডিউল জিপিএস ডিভাইস, পিওএস টার্মিনাল, ক্যাশ রিডার, স্ক্যানার, হোম অটোমেশন, কনফারেন্স ফোন, বিশ্লেষক, হোম অ্যাপ্লায়েন্স, হোম অটোমেশন, সিকিউরিটি সিস্টেম ইত্যাদির জন্য ভাল কাজ করে।
| পণ্যঃ | 3.5 ইঞ্চি টিএফটি এলসিডি স্ক্রিন | টাচ স্ক্রিনঃ | রেসিসিভ টাচ প্যানেল সহ বা ছাড়াই |
|---|---|---|---|
| ক্যাপাসিটিভ টাচঃ | স্ট্যান্ডার্ড এবং কাস্টম কভার গ্লাস ঐচ্ছিক | রেজল্যুশন: | ৩২০x৪৮০ পয়েন্ট |
| দেখার দিকঃ | 12:00 | ইন্টারফেসঃ | MCU |
| পিন নম্বরঃ | ৩২ পিন | সংযোগঃ | প্লাগিং (নির্ধারিত) |
| পৃষ্ঠের উজ্জ্বলতাঃ | 200cd/m2 (নিট) | এলইডি লাইফটাইমঃ | 40,000 ঘন্টা |
| সম্মতিঃ | REACH & RoHS মেনে চলুন | সার্টিফিকেশনঃ | আইএসও ৯০০১ঃ২০১৫ এবং আইএসও ১৪০০১ঃ2015 |

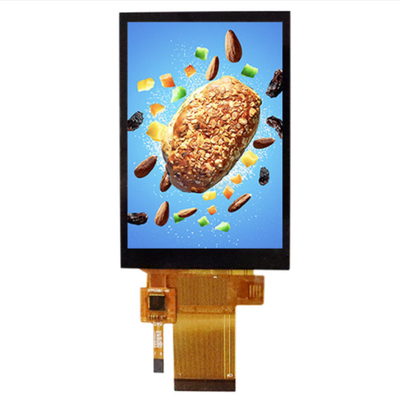

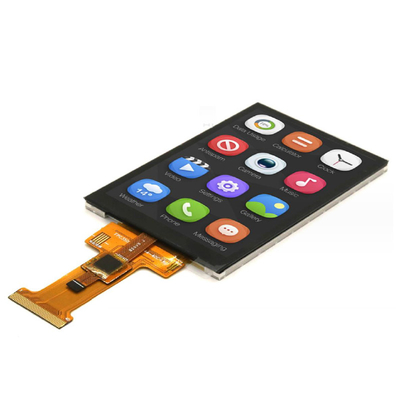

এমসিইউ ৩.৫ ইঞ্চি টিএফটি এলসিডি, ৩.৫" ৩২০x৪৮০ এইচভিজিএ এলসিডি ডিসপ্লে আসল পণ্য চিত্র
ESP8266 Ili9488 3.5 ইঞ্চি TFT স্ক্রিনের সাথে সংযুক্ত
1. TFT_eSPI লাইব্রেরি ব্যবহার করুন
2কনফিগারেশন বিষয়বস্তু
২-১) ডিভাইসটি কিভাবে ক্যাবল করা আছে?
ভিসিসিএলইডি-৩।3
জিএনডি - জিএনডি
সি এস-ডি৮
RST - D4
ডিসি/আরএস - ডি৩
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX নির্দেশ করে যে একটি সমান্তরাল লাইন প্রয়োজন, যা শুধুমাত্র ESP8266 এবং ili9488 স্ক্রিনের জন্য প্রযোজ্য।
*অন্যান্য স্ক্রিনগুলিকে User_Setup.h এবং User_Setup_Select.h এর টীকা অনুযায়ী সামঞ্জস্য করতে হবে, যাতে ঘুরপাকড় এড়ানো যায়!
User_Setup.h পরিবর্তন করুন
লাইব্রেরি ডিরেক্টরিতে User_Setup.h ফাইলটি খুঁজুন এবং TFT স্ক্রিনের মডেল অনুযায়ী মন্তব্যগুলি সংশোধন করুন
#define ILI9488_DRIVER // সতর্কতাঃ যদি অন্যান্য ডিভাইসগুলি SPI বাস ভাগ করে নেয় তবে ILI9488 ডিসপ্লে এসডিওকে MISO এ সংযুক্ত করবেন না (সিএস উচ্চ হলে টিএফটি এসডিও ত্রিশত নয়)
এই ড্রাইভার মন্তব্য বাতিল করুন, এবং মন্তব্যে ডিফল্ট li9341 ফেরত
দুটি পরামিতি যোগ করুন
#ডিফাইন করুন TFT_WIDTH 480
#ডিফাইন TFT_HEIGHT 320
কারণ আমি একটি 480 * 320 পর্দা ব্যবহার করছি, ফাইলের কোন সংশ্লিষ্ট পরামিতি আছে, তাই আমি এটি যোগ এবং ফাইলের সংশ্লিষ্ট পর্দার পরামিতি আছে যদি এটি সরাসরি ব্যবহার করতে পারেন
ফাইলটি নিচে স্ক্রোল করা অব্যাহত রাখে
#define TOUCH_CS PIN_D2 খুঁজুন এবং মন্তব্য বাতিল করুন (ওয়্যারম্যাপ পোর্টের সাথে মিলে যায়)
2-3) User_Setup_Select.h পরিবর্তন করুন
#include সক্ষম করুন
#include সক্ষম করুন
*অন্যান্য ধরণের স্ক্রিনের জন্য, আপনাকে সংজ্ঞায়িত পিনগুলি ওয়্যারিং ডায়াগ্রামের সাথে একই কিনা তা পরীক্ষা করার জন্য সংশ্লিষ্ট User_Setups/Setup20_ILI9488.h ড্রাইভার ফাইলটি খুলতে হবে।
২-৪) দৌড়ানোর জন্য চেষ্টা করুন
আরডুইনোতে ইনস্ট্যান্স -TFT_eSPI-Generic-Touch_calivrate খুলুন (এই ইনস্ট্যান্সটিকে টাচ ক্যালিব্রেশন বলা হয়, টাচকে ক্যালিব্রেশন করতে হবে)
লাইব্রেরিতে দেওয়া উদাহরণগুলো অনুসরণ করুন এবং আপনার হৃদয়ের বিষয়বস্তুতে খেলুন
শেষ পর্যন্ত, আমি আসলে নীতি সম্পর্কে অনেক কিছু জানি না, ভাগ্যবান খুঁজে বের করতে, নির্দিষ্ট কনফিগারেশনে বাদ দেওয়া হতে পারে, আরো কনফিগারেশন নোট অধ্যয়ন নিশ্চিত করুন,এবং একই সময়ে দেশি-বিদেশি ওয়েবসাইটগুলোতে গিয়ে ভাগ্য চেষ্টা করার জন্য সমস্যার মুখোমুখি হয়।, আমি পুনরায় যাচাই করার সময় নেই, শুধু উপায় সম্পর্কে কথা বলতে যেতে, সবাই ভাগ্যবান!
