পণ্যের বিবরণ:
|
| পণ্য: | 3.5 ইঞ্চি টিএফটি এলসিডি স্ক্রিন | টাচ স্ক্রিন: | CTP সহ |
|---|---|---|---|
| ক্যাপাসিটিভ টাচ: | স্ট্যান্ডার্ড এবং কাস্টমাইজড অপশন | রেজোলিউশন: | 320x480 বিন্দু |
| দেখার দিক: | 12:00 | ইন্টারফেস: | এমসিইউ ও এসপিআই |
| পিন নাম্বার: | 32 পিন | সংযোগ: | প্লাগিং |
| সারফেস লুমিনেন্স: | 300cd/m2 (নিট) | LED লাইফটাইম: | 40,000 ঘন্টা |
| কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত | সাক্ষ্যদান: | ISO9001:2015 & ISO14001:2015 |
| বিশেষভাবে তুলে ধরা: | 3.5 ইঞ্চি TFT LCD ডিসপ্লে,3.5 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে প্যানেল |
||
** ডেটাশিট ডাউনলোড **
ILI9488 MCU ইন্টারফেসের সাথে 3.5 ইঞ্চি TFT LCD ডিসপ্লে, 3.5 ইঞ্চি ক্যাপাসিটিভ টাচ প্যানেল TFT LCD ডিসপ্লে ডিসপ্লে বর্ণনা
Saef Tech SFTO350PY-7118ACT হল একটি তির্যক আকারের 3.5 ইঞ্চি TFT LCD মডিউল যার রেজোলিউশন HVGA 320x480 পিক্সেল।
পণ্যের দ্রুত বিবরণ:
1. LCD সাইজ: 3.5" TFT
2. রেজোলিউশন: 320x480
3. দেখার কোণ: 12 বাজে
4. রূপরেখার মাত্রা: 55.26*84.69*2.1 মিমি
5. ড্রাইভার IC: ILI9488
6. ইন্টারফেস প্রকার: MCU
7. টাচ প্যানেল: প্রতিরোধী টাচ প্যানেল সহ বা ছাড়া ঐচ্ছিক
8. তাপমাত্রা: উপরে -20°C থেকে +70°C; Tst -30°C থেকে +80°C
পণ্য বৈশিষ্ট্য:
1. SFTO350PY-7118ACT হল TFT LCD মডিউল হল একটি 3.5 ইঞ্চি তির্যক আকার, 320xRGBx480, সম্পূর্ণ রঙিন TFT LCD ডিসপ্লে৷
2. এই মডিউল MCU ইন্টারফেস সমর্থন করে। SFTO350PY-7118ACT মডেলটির মডিউলের মাত্রা 55.26*84.69 মিমি এবং সক্রিয় এলাকা আকার 48.96 x 73.44 মিমি;
3. SFTO350PY-7118ACT মডিউলে ILI9488 কন্ট্রোলারের সাথে একীভূত, এবং এর লজিক সাপ্লাই ভোল্টেজ 2.6V থেকে 3.3V পর্যন্ত।
4. এটি -20 ℃ থেকে +70 ℃ তাপমাত্রায় কাজ করতে পারে; এর স্টোরেজ তাপমাত্রা -30℃ থেকে +80℃ পর্যন্ত।
5. SFTO350PY-7118ACT হল পোর্ট্রেট মোড LCD মডিউল, 200 cd/m2 luminance সহ৷ আপনি যদি এটিকে ল্যান্ডস্কেপ মোড হিসাবে ব্যবহার করতে চান বা উজ্জ্বলতা বাড়াতে চান তবে আরও প্রযুক্তিগত সহায়তার জন্য আমাদের সাথে যোগাযোগ করুন।
6. এই 3.5" টিএফটি এলসিডি মডিউল জিপিএস ডিভাইস, পিওএস টার্মিনাল, ক্যাশ রিডার, স্ক্যানার, হোম অটোমেশন, কনফারেন্স ফোন, বিশ্লেষক, হোম অ্যাপ্লায়েন্স, হোম অটোমেশন, সিকিউরিটি সিস্টেম ইত্যাদির জন্য ভাল কাজ করে।
| পণ্য: | 3.5 ইঞ্চি TFT LCD স্ক্রীন | টাচ স্ক্রীন: | CTP সহ |
|---|---|---|---|
| ক্যাপাসিটিভ টাচ: | স্ট্যান্ডার্ড এবং কাস্টম কভার গ্লাস ঐচ্ছিক | রেজোলিউশন: | 320x480 বিন্দু |
| দেখার দিকনির্দেশ: | 12:00 | ইন্টারফেস: | এমসিইউ এবং এসপিআই |
| পিন নম্বর: | 32 পিন | সংযোগ: | প্লাগিং (কাস্টমাইজযোগ্য) |
| পৃষ্ঠের আলো: | 300cd/m2 (nits) | LED লাইফটাইম: | 40,000 ঘন্টা |
| সম্মতি: | রিচ এবং RoHS অনুগত | সার্টিফিকেশন: | ISO9001:2015 এবং ISO14001:2015 |

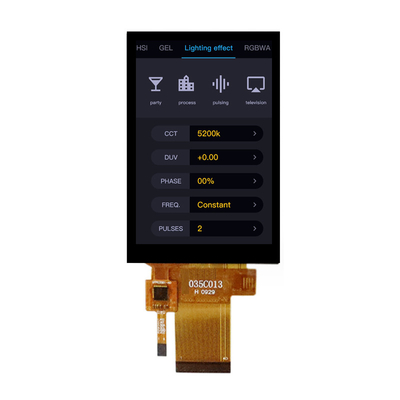

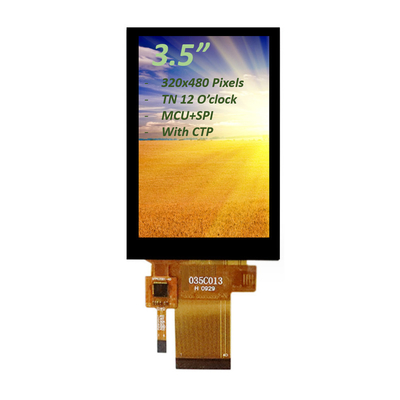

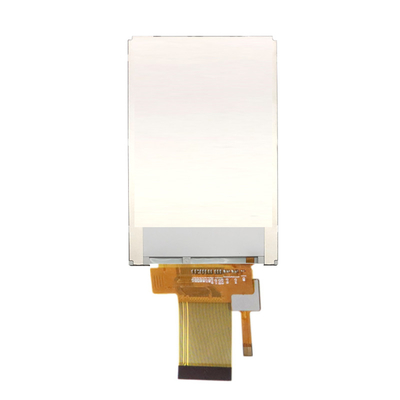

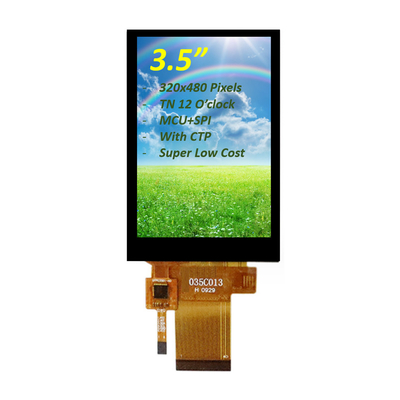

ILI9488 MCU ইন্টারফেসের সাথে 3.5 ইঞ্চি TFT LCD ডিসপ্লে, 3.5 ইঞ্চি ক্যাপাসিটিভ টাচ প্যানেল TFT LCD ডিসপ্লেপণ্যের ছবি
অপটিক্যাল স্পেসিফিকেশন
| আইটেম | প্রতীক | অবস্থা | মিন | টাইপ | সর্বোচ্চ | ইউনিট | |
| সাদা আলোকসজ্জা (কেন্দ্র) | Lv |
Θ=0 স্বাভাবিক দেখার কোণ IBL = 120mA |
-- | 300 | -- | cd/m2 | |
| প্রতিক্রিয়া সময় | Tr+Tf | -- | 20 | 40 | ms | ||
| বৈসাদৃশ্য অনুপাত | সিআর | -- | 500 | -- | -- | ||
|
রঙ রঙিনতা (CIE1931) |
সাদা | Wx | 0.292 | 0.307 | 0.322 | ||
| Wy | 0.312 | 0.327 | 0.342 | ||||
|
দেখার কোণ |
হর |
Θএল |
CR≥10 |
-- | 70 | -- | |
| Θআর | -- | 70 | -- | ||||
|
Ver |
ΘU | -- | 60 | -- | |||
| ডি | -- | 60 | -- | ||||
| উজ্জ্বলতা অভিন্নতা | গড় | Θ=0 | 80 | 90 | -- | % | |
| কালার গামুট | এনটিএসসি | Θ=0 | 57 | 60 | -- | % | |
| অপটিমা ভিউ ডিরেকশন | 12 0'Clock | ||||||
বৈদ্যুতিক বৈশিষ্ট্য
| আইটেম | প্রতীক | মিন. | টাইপ | সর্বোচ্চ | ইউনিট |
| অ্যানালগ সরবরাহ ভোল্টেজ | ভিডিডি | 2.4 | 2.8 | 3.3 | ভি |
| ডিজিটাল সরবরাহ ভোল্টেজ | ভিডিডিআই | 1.65 | 1.8 | 3.3 | |
| ইনপুট সংকেত ভোল্টেজ | VIH | 0.7VDDI | - | ভিডিডিআই | ভি |
| ভিআইএল | জিএনডি | - | 0.3VDDI | ভি |
ব্যাক-লাইট ইউনিটের বৈশিষ্ট্য
| আইটেম | প্রতীক | মিন | টাইপ | সর্বোচ্চ | ইউনিট |
| LED বর্তমান | আইএল | - | 90 | 120 | এমএ |
| LED ভোল্টেজ | ভিএল | - | 2.8 | 3.2 | ভি |
| অপারেটিং LED জীবন সময় | Hr | 30000 | 40000 | - | ঘন্টা |
LCM ইন্টারফেস পিন সংজ্ঞা
|
পিন না. |
প্রতীক | ফাংশন |
| 1 | এক্সএল | বাম লাইন স্পর্শ করুন |
| 2 | YU | উপরের সার্কিট স্পর্শ করুন |
| 3 | এক্সআর | ডান শেষ লাইন স্পর্শ করুন |
| 4 | YD | নীচের লাইন স্পর্শ করুন |
| 5 | জিএনডি | স্থল |
| 6 | আইওভিসিসি | পাওয়ার সাপ্লাই 1.8V |
| 7 | ভিসিসি | পাওয়ার সাপ্লাই 2.8V |
| 8 | FMARK | ফ্রেম সিঙ্ক্রোনাইজেশন সংকেত |
| 9 | সিএস | চিপ নির্বাচন ইনপুট পিন (সক্রিয় কম) |
| 10 | আরএস | সমান্তরালভাবে ডেটা/কমান্ড নির্বাচন পিন প্রদর্শন করুন |
| 11 | WR/SPI_SCL | 8080 MCU সমান্তরাল ইন্টারফেসে সক্ষম লিখুন / সিরিয়াল ঘড়ি হিসাবে SCL পিন |
| 12 | আরডি | 8080 MCU সমান্তরাল ইন্টারফেসে সক্রিয় পড়ুন। |
| 13 | SPI_SDA | সিরিয়াল ডেটা ইনপুট/আউটপুট দ্বি-নির্দেশ পিন |
| 14 | SPI_SDO | সিরিয়াল ডেটা আউটপুট |
| 15 | রিসেট | বাহ্যিক রিসেট ইনপুট। |
| 16 | জিএনডি | স্থল |
| 17-32 | DB0-DB15 | MCU সমান্তরাল ইন্টারফেস ডেটা বাস। |
| 33 | LEDA | LED ব্যাক লাইট (অ্যানোড) |
| 34-36 | এলইডিকে | LED ব্যাক লাইট (ক্যাথোড) |
| 37 | জিএনডি | স্থল |
| 38 | IM0 | ইন্টারফেস মোড নির্বাচন করুন |
| 39 | IM1 | ইন্টারফেস মোড নির্বাচন করুন |
| 40 | IM2 | ইন্টারফেস মোড নির্বাচন করুন |
FPC পিন সংজ্ঞা স্পর্শ করুন
| 1 | CTP_RST | টাচ স্ক্রিন রিসেট |
| 2 | CTP_INT | স্পর্শ পর্দা বাধা সংকেত |
| 3 | CTP_SDA | স্পর্শ পর্দা তথ্য সংকেত |
| 4 | CTP_SCL | স্পর্শ পর্দা ঘড়ি সংকেত |
| 5 | জিএনডি | স্থল |
| 6 | ভিডিডি | পাওয়ার সাপ্লাই |
কেন আমাদের চয়ন করুন
1. আমরা LCD প্রদর্শন কাস্টম সমাধান প্রদান
আপনার পণ্যের কি বিশেষ প্রয়োগের প্রয়োজনীয়তা, বৈদ্যুতিক বৈশিষ্ট্য, অপটিক্যাল স্পেসিফিকেশন, স্পর্শ বৈশিষ্ট্য বা যান্ত্রিক মাত্রা আছে যার জন্য কাস্টমাইজড ডিসপ্লে প্রয়োজন? SAEF আপনার কাস্টম LCD প্রয়োজনীয়তা পূরণ করতে পারে।
2. টাচ স্ক্রীন এবং প্রদর্শনের জন্য মোট সমাধান
আপনি কি টাচ স্ক্রিন এবং ডিসপ্লে স্ক্রিন একত্রিত করার বিষয়ে চিন্তিত? SAEF কাস্টম এবং স্ট্যান্ডার্ড টাচ স্ক্রিন প্রদান করতে পারে যার মধ্যে রেজিস্টিভ এবং ক্যাপাসিটিভ মাল্টি-টাচ সলিউশন সহ বায়ু এবং অপটিক্যাল বন্ধন পরিষেবাও রয়েছে।
3. গুণমান নির্ভরযোগ্যতার প্রতিশ্রুতি
SAEF ISO9001:2015 এবং ISO14000 দ্বারা যোগ্য, বিশ্ব বাজারে RoHS, REACH এবং অন্যান্য পরিবেশগত নিয়ম পূরণ করে। আমরা IQC, PQC এবং OQC ব্যবস্থাপনা, নির্ভরযোগ্যতা এবং বার্ধক্য পরীক্ষার মাধ্যমে গুণমান নিশ্চিত করি।
4. দীর্ঘমেয়াদী সরবরাহ
সাধারণ পরিস্থিতিতে, আমরা যে পণ্যগুলি সুপারিশ করি সেগুলি 5 বছরেরও বেশি সময় ধরে সরবরাহ করা যেতে পারে। যদি বিশেষ প্রয়োজন থাকে, তাহলে আপনার দীর্ঘমেয়াদী সরবরাহের প্রয়োজনীয়তা নিশ্চিত করতে আমরা আগে থেকেই বিকল্প পরিকল্পনা করব।
ESP8266 ডিসপ্লে + টাচের জন্য ili9488 3.5-ইঞ্চি TFT স্ক্রিনের সাথে সংযুক্ত
1. TFT_eSPI লাইব্রেরি ব্যবহার করুন
2. কনফিগারেশন বিষয়বস্তু
2-1) ডিভাইসটি কীভাবে তারযুক্ত হয়?
VCCLED - 3.3
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1(MOSI)T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX নির্দেশ করে যে একটি সমান্তরাল রেখা প্রয়োজন, যা শুধুমাত্র ESP8266 এবং ili9488 স্ক্রিনে প্রযোজ্য
*অন্যান্য স্ক্রিনগুলি অবশ্যই User_Setup.h এবং User_Setup_Select.h-এর টীকা অনুসারে সামঞ্জস্য করতে হবে, যাতে পথচলা এড়ানো যায়!!
2-2)। User_Setup.h পরিবর্তন করুন
লাইব্রেরি ডিরেক্টরিতে User_Setup.h ফাইলটি খুঁজুন এবং টিএফটি স্ক্রিনের মডেল অনুযায়ী টীকা পরিবর্তন করুন
#define ILI9488_DRIVER // সতর্কতা: যদি অন্যান্য ডিভাইস SPI বাস শেয়ার করে তাহলে ILI9488 ডিসপ্লে SDO কে MISO এর সাথে কানেক্ট করবেন না (CS বেশি হলে TFT SDO ট্রিস্টেট করে না)
এই ড্রাইভারটিকে মন্তব্য মুক্ত করুন, এবং মন্তব্যে ডিফল্ট li9341 ফেরত দিন
দুটি পরামিতি যোগ করুন
# TFT_WIDTH 480 সংজ্ঞায়িত করুন
#TFT_HEIGHT 320 সংজ্ঞায়িত করুন
যেহেতু আমি একটি 480*320 স্ক্রীন ব্যবহার করছি, ফাইলটিতে কোনও সংশ্লিষ্ট পরামিতি নেই, তাই ফাইলটিতে সংশ্লিষ্ট পর্দার পরামিতি থাকলে আমি এটি যুক্ত করতে এবং সরাসরি এটি ব্যবহার করতে পারি
ফাইলটি নিচে স্ক্রোল করতে থাকে
#Define TOUCH_CS PIN_D2 খুঁজুন এবং মন্তব্য করুন (ওয়্যারম্যাপ পোর্টের সাথে মিলে যায়)
2-3) User_Setup_Select.h পরিবর্তন করুন
#include <User_Setup.h> সক্ষম করুন
#include <User_Setups/Setup20_ILI9488.h> সক্ষম করুন (ইংরেজি টীকা অনুসারে সংশ্লিষ্ট ড্রাইভারের জন্য বিভিন্ন স্ক্রীন অনুসন্ধান করে)
*অন্যান্য ধরণের স্ক্রিনের জন্য, আপনাকে সংশ্লিষ্ট User_Setups/Setup20_ILI9488.h ড্রাইভার ফাইলটি খুলতে হবে যাতে সংজ্ঞায়িত পিনগুলি ওয়্যারিং ডায়াগ্রামে দেওয়া পিনগুলির মতো একই কিনা তা পরীক্ষা করতে।
2-4) একটি রানের জন্য এটি চেষ্টা করুন
আরডুইনোতে ইনস্ট্যান্স -TFT_eSPI-জেনারিক-টাচ_ক্যালিভরেট খুলুন (এই উদাহরণটিকে টাচ ক্যালিব্রেশন বলা হয়, স্পর্শ অবশ্যই ক্যালিব্রেট করা উচিত)
লাইব্রেরিতে দেওয়া উদাহরণগুলি অনুসরণ করুন এবং আপনার হৃদয়ের বিষয়বস্তুতে খেলুন
সুবিধা এবং সার্টিফিকেশন:
SAEF এর গুণমান নীতি
শব্দ গুণমান প্রদান এবং সময়মত পণ্য বিতরণ;
ক্রমাগত উন্নতি সঙ্গে গ্রাহকদের প্রয়োজনীয়তা সন্তুষ্ট
EHS নীতি
আইন ও প্রবিধান পালন এবং দূষণ প্রতিরোধ ও নিয়ন্ত্রণ করা;
নির্গমন হ্রাস এবং সংরক্ষণ এবং সম্পদের পূর্ণ ব্যবহার করার চেষ্টা করা;
পরিবেশ সুরক্ষা সচেতনতা উন্নত করা এবং ক্রমাগত পরিবেশ উন্নত করা;
গৃহীত ব্যবস্থা
এটি এর গুণমান নীতিকে স্বচ্ছ করবে এবং প্রশিক্ষণ ও শিক্ষার মাধ্যমে গুণমানের বিষয়ে কর্মচারীদের সচেতনতা উন্নত করবে;
'5S' ব্যবস্থাপনা বাস্তবায়নের মাধ্যমে, এটি অফিস এবং প্রোডাকশন স্পটকে পরিপাটি ও সুশৃঙ্খল করে তুলবে এবং কর্মচারীদের সু-প্রশিক্ষিত করবে;
এটি নিশ্চিত করবে যে ISO9001 মানের গ্যারান্টি সিস্টেমটি নিয়ন্ত্রিত এবং পদ্ধতিগত ব্যবস্থাপনা এবং নিয়ন্ত্রণে অন্তর্ভুক্ত করার আগে পণ্য এবং পরিষেবাগুলির গুণাবলীকে প্রভাবিত করে এমন সমস্ত রাউন্ডকে কভার করবে;
গুণমানের নিশ্চয়তা রয়েছে এই ভিত্তির অধীনে, এটি কাঁচামালের ব্যয় হ্রাস এবং উত্পাদন এবং ব্যবস্থাপনাগত দক্ষতার উন্নতি সহ উত্পাদন ব্যয় হ্রাস করবে;
সার্চ কীওয়ার্ড: tft 3.5, tft 3.5", 3.5 tft lcd, 3.5" tft lcd, 3.5 ইঞ্চি tft Lcd, 3.5 ইঞ্চি tft Lcd, tft lcd 3.5, 3.5 tft ডিসপ্লে, 3.5" tft ডিসপ্লে, 3.5 ইঞ্চি tft ডিসপ্লে, tft 3. ডিসপ্লে, tft 3. ডিসপ্লে , 3.5 ইঞ্চি tft স্ক্রিন, 3.5" tft স্ক্রীন, 3.5 ইঞ্চি tft স্ক্রীন, tft স্ক্রীন 3.5, TFT স্ক্রীন 3.5 ইঞ্চি, TFT স্ক্রীন 3.5", ILI9488, RGB 3.5 ইঞ্চি, RGB 3.5 ইঞ্চি TFT, RGB 3.5 ইঞ্চি স্ক্রিন, 35ldraport 3.5 পোর্ট্রেট টাইপ tft, 3.5 পোর্ট্রেট tft স্ক্রীন
