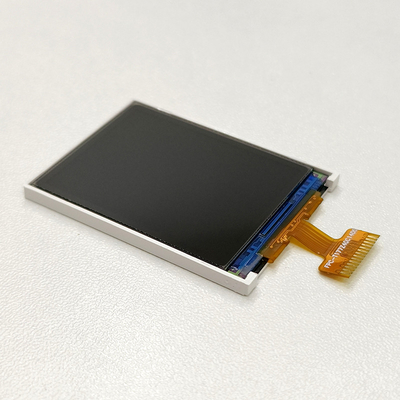

ছবি 1.77 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে এসপিআই 128x160 ST7735 ড্রাইভার টাচ স্ক্রিন ঐচ্ছিক, টিএফটি এলসিডি 1.77 ইঞ্চি

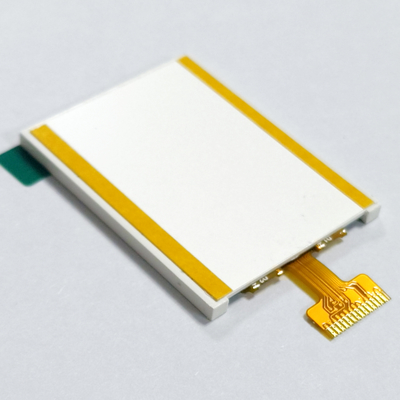

ছবি 1.77 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে এসপিআই 128x160 ST7735 ড্রাইভার টাচ স্ক্রিন ঐচ্ছিক, টিএফটি এলসিডি 1.77 ইঞ্চি পণ্যের বর্ণনা

SFTO177DG-7062A-Nএকটি 1.77 ইঞ্চি প্রতিকৃতি মোড128x160 ডট রেজোলিউশন সহ টিএফটি এলসিডি মডিউল। এটি এমপিইউ 8 বিট ইন্টারফেস সমর্থন করে, বহুল ব্যবহৃত হ্যান্ডহেল্ড ডিভাইস, মেডিকেল ডিভাইস এবং কিছু অন্যান্য ছোট আকারের ভোক্তা ইলেকট্রনিক্স। SFTO177DG-7062A-N এফটি এলসিডি মডিউলটি ST7735 আইসি (আইএলআই 9163 ভি আইসির সাথে সামঞ্জস্যপূর্ণ) এর সাথে অন্তর্নির্মিত। অ্যানালগ (ভিসিসি) এর জন্য সরবরাহের ভোল্টেজ 2.6V থেকে 3.3V পর্যন্ত, সাধারণ মান 2.8V। এই মডিউলটিতে অ্যান্টি-গ্লেয়ার পৃষ্ঠ প্যানেল রয়েছে,দৃষ্টিভঙ্গি দিক 12 ঘন্টা, গ্রে স্কেল বিপরীত 6 ঘন্টা.

SF-TS177H-8784A-Nএই মডিউলটি একটি পোর্ট্রেট মোড টিএফটি-এলসিডি এবং এটি প্রতিরোধী টাচ স্ক্রিন বিকল্পের জন্যও উপলব্ধ যার অংশ নং।SFTO177DG-7062A-T-20°C থেকে +70°C পর্যন্ত কাজের তাপমাত্রা; এর স্টোরেজ তাপমাত্রা -30°C থেকে +80°C পর্যন্ত।

প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্ন ১। আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার স্বাগত জানাই পরীক্ষা এবং মানের চেক। বিভিন্ন আইটেম সংখ্যা মিশ্র নমুনা গ্রহণযোগ্য।
প্রশ্ন ২: লিড টাইম কি?
উঃ অফ-শেল্ফ পণ্যগুলির জন্য, স্টক নমুনা অবিলম্বে। নমুনা পুনরায় তৈরির জন্য 1-1.5 সপ্তাহ। ভর উত্পাদনের জন্য 4-6 সপ্তাহ। ডিজাইন-ইন পণ্যগুলির জন্য, কাউন্টার অঙ্কন প্রস্তাবের জন্য 2-3 দিন;অঙ্কন অনুমোদনের সময় নমুনা তৈরির জন্য ২ ঘন্টানমুনা অনুমোদনের সময় ট্রায়াল রান/মার্শাল প্রডাকশনের জন্য ৫-৬ ঘন্টা।
প্রশ্ন 3. নমুনা এবং উত্পাদন আদেশের জন্য আপনার কোন MOQ সীমা আছে?
উত্তরঃ নিম্ন MOQ। নমুনা চেকিংয়ের জন্য 3-5pcs উপলব্ধ। ভর উত্পাদন MOQ সাধারণত 1K / লট। আমরা ট্রেল-রান / পিপি-রান অর্ডারের জন্য এমপি MOQ এর চেয়ে কম qty সমর্থন করি।
প্রশ্ন ৪। আপনি কীভাবে পণ্যগুলি প্রেরণ করেন এবং পৌঁছাতে কতক্ষণ সময় লাগে?
উত্তরঃ ডিএইচএল, ইউপিএস, ফেডেক্স বা টিএনটি দ্বারা জাহাজ। পৌঁছাতে 5-7 দিন সময় লাগে। এয়ারলাইন এবং সমুদ্র পরিবহনও ঐচ্ছিক।
প্রশ্ন ৫। এলসিডি মডিউলের অর্ডার কিভাবে করবেন?
উত্তরঃ প্রথমে আপনার প্রয়োজনীয়তা বা অ্যাপ্লিকেশনটি আমাদের জানান।
দ্বিতীয়ত আমরা আপনার প্রয়োজনীয়তা বা আমাদের পরামর্শ অনুযায়ী উদ্ধৃতি।
তৃতীয়ত, গ্রাহক নমুনা নিশ্চিত করেন এবং আনুষ্ঠানিক অর্ডার দেওয়ার জন্য আমানত দেন।
চতুর্থত আমরা উৎপাদন ব্যবস্থা করি।
প্রশ্ন ৬। এলসিডি প্রোডাক্টে আমার লোগো প্রিন্ট করা ঠিক আছে কি?
উত্তরঃ হ্যাঁ। দয়া করে নকশা পর্যায়ে আনুষ্ঠানিকভাবে আমাদের অবহিত করুন, এবং আমরা আপনার নমুনা পরীক্ষা এবং অনুমোদনের জন্য আপনার লোগো সহ নমুনা তৈরি করব। নমুনা অনুমোদনের পরে, ভর উত্পাদন অনুমোদিত নমুনা অনুসরণ করবে।
প্রশ্ন 7: আপনি কি পণ্যগুলির জন্য গ্যারান্টি প্রদান করেন?
উত্তরঃ হ্যাঁ, আমরা আমাদের পণ্যগুলির জন্য 1 বছরের ওয়ারেন্টি অফার করি।
প্রশ্ন ৮: ত্রুটিযুক্ত জিনিসগুলি কীভাবে মোকাবেলা করবেন?
উত্তরঃ প্রথমত, আমাদের পণ্যগুলি কঠোর মান নিয়ন্ত্রণ ব্যবস্থায় উত্পাদিত হয় এবং ত্রুটিযুক্ত হার 0.2% এরও কম হবে।
দ্বিতীয়ত, গ্যারান্টি সময়ের মধ্যে, আমরা নতুন এলসিডি পাঠাব, নতুন অর্ডার সহ, ছোট পরিমাণে।আমরা সেগুলি মেরামত করব এবং আপনাকে আবার পাঠিয়ে দেব অথবা আমরা বাস্তব পরিস্থিতি অনুযায়ী পুনরায় কল সহ সমাধান নিয়ে আলোচনা করতে পারি.

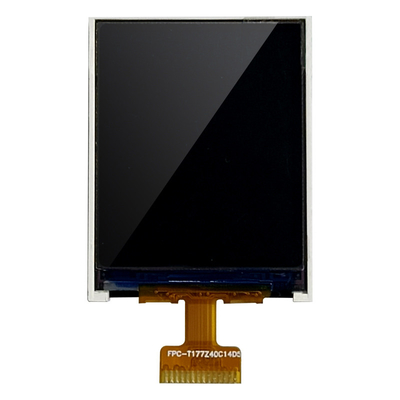

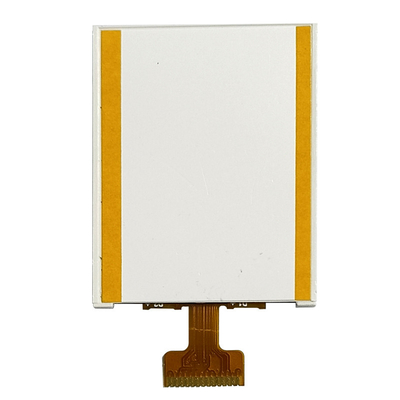

ছবি 1.77 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে এসপিআই 128x160 ST7735 ড্রাইভার টাচ স্ক্রিন ঐচ্ছিক, টিএফটি এলসিডি 1.77 ইঞ্চি প্রোডাক্ট ডায়াগ্রাম

পিনের বর্ণনা

১ এন সি এন সি

2 জিএনডি সিস্টেম গ্রাউন্ড

3 BL_K ব্যাকলাইট LED ক্যাথোড।

4 BL_A ব্যাকলাইট LED এথোড।

5 জিএনডি সিস্টেম গ্রাউন্ড

6 রিসেট রিসেট সিগন্যাল পিন (Low) সক্রিয় করা আছে

7 আরএস ডেটা বা কমান্ড নির্বাচন পিন।

8 এসডিএ সিরিয়াল ডেটা ইনপুট/আউটপুট পিন

9 এসসিকে সিরিয়াল ইন্টারফেস ক্লক ইনপুট

10 আইওভিসিসি পাওয়ার সাপ্লাই ((1.8)

11 ভিসিসি পাওয়ার সাপ্লাই ((2.8)

12 সিএস চিপ নির্বাচন করা হয়েছে (Low)

13 জিএনডি সিস্টেম গ্রাউন্ড

১৪ এনসি এনসি

প্রাথমিক কোডঃ

//ST7735S+HSD177
WriteComm ((0x11); //ঘুমিয়ে ফেলুন
বিলম্ব ((120); // বিলম্ব 120ms
ফ্রেম রেটঃ ST7735S
WriteComm ((0xB1);
WriteData ((0x05);
WriteData ((0x3A);
WriteData ((0x3A);
WriteComm ((0xB2);
WriteData ((0x05);
WriteData ((0x3A);
WriteData ((0x3A);
WriteComm ((0xB3);
WriteData ((0x05);
WriteData ((0x3A);
WriteData ((0x3A);
WriteData ((0x05);
WriteData ((0x3A);
WriteData ((0x3A);
ফ্রেম রেট ST7735S
WriteComm ((0xB4); //ডট ইনভার্শন
WriteData ((0x03);
WriteComm ((0xC0);
WriteData ((0x62);
WriteData ((0x02);
WriteData ((0x04));
WriteComm ((0xC1);
WriteData ((0XC0));
WriteComm ((0xC2);
WriteData ((0x0D);
WriteData ((0x00);
WriteComm ((0xC3);
WriteData ((0x8D);
WriteData ((0xEA);
WriteComm ((0xC4);
WriteData ((0x8D);
WriteData ((0xEE);
_BAR_ ST7735S পাওয়ার সিকোয়েন্স _BAR_
WriteComm ((0xC5); //VCOM
WriteData ((0x0D);
WriteComm ((0x36); //MX, MY, RGB মোড
WriteData ((0xC8));
ST7735S গামা সিকোয়েন্স
WriteComm ((0xE0);
WriteData ((0x0A);
WriteData ((0x1F);
WriteData ((0x0E);
WriteData ((0x17));
WriteData ((0x37);
WriteData ((0x31);
WriteData ((0x2B);
WriteData ((0x2E);
WriteData ((0x2C);
WriteData ((0x29));
WriteData ((0x31);
WriteData ((0x3C);
WriteData ((0x00);
WriteData ((0x05);
WriteData ((0x03);
WriteData ((0x0D);
WriteComm ((0xE1);
WriteData ((0x0B);
WriteData ((0x1F);
WriteData ((0x0E);
WriteData ((0x12);
WriteData ((0x28);
WriteData ((0x24);
WriteData ((0x1F);
WriteData ((0x25);
WriteData ((0x25);
WriteData ((0x26));
WriteData ((0x30);
WriteData ((0x3C);
WriteData ((0x00);
WriteData ((0x05);
WriteData ((0x03);
WriteData ((0x0D);
শেষ ST7735S গামা ক্রম
WriteComm ((0x3A); //65k মোড
WriteData ((0x05);
WriteComm ((0x29); // প্রদর্শিত হচ্ছে

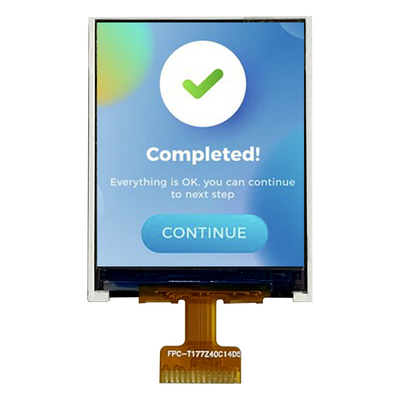

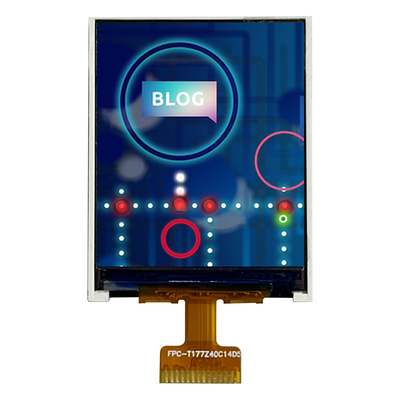

ছবি 1.77 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে এসপিআই 128x160 ST7735 ড্রাইভার টাচ স্ক্রিন ঐচ্ছিক, টিএফটি এলসিডি 1.77 ইঞ্চি পণ্য চিত্র
