পণ্যের বিবরণ:
|
| পণ্য: | 2.2 ইঞ্চি TFT LCD স্ক্রিন | রেজোলিউশন: | ১৭৬x২২০ |
|---|---|---|---|
| টাচ স্ক্রিন: | টাচ স্ক্রীন ছাড়া (ঐচ্ছিক) | ইন্টারফেস: | এসপিআই |
| কভার গ্লাস মাত্রা: | কাস্টমাইজ করা | দেখার দিক: | 12:00 |
| ড্রাইভার আইসি: | ILI9225G বা সমতুল্য | সংযোগ: | প্লাগিং (কাস্টমাইজযোগ্য) |
| সারফেস লুমিনেন্স: | 300 cd/m2(nits) | পিন নাম্বার: | ১৪টি পিন |
| LED লাইফটাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | QCIF SPI টিএফটি এলসিডি ডিসপ্লে,2.২ ইঞ্চি এসপিআই টিএফটি এলসিডি ডিসপ্লে,176x220 SPI টিএফটি এলসিডি ডিসপ্লে |
||

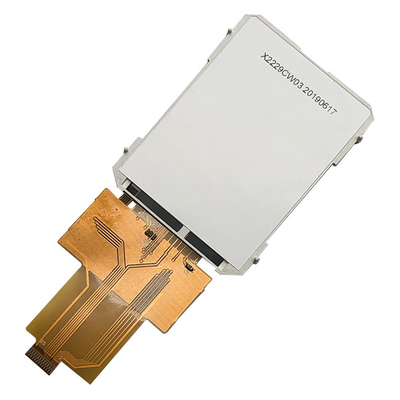

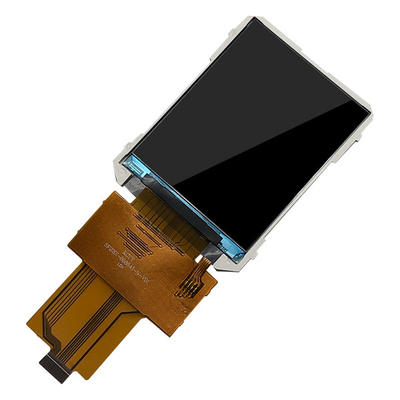

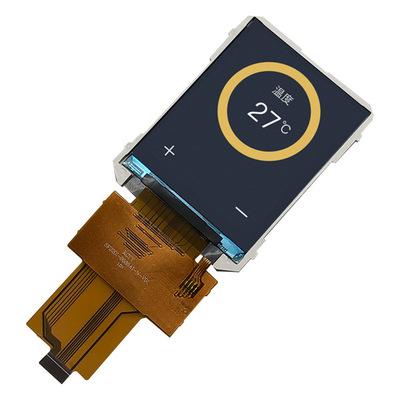

2.2' ইঞ্চি SPI TFT এলসিডি ডিসপ্লে ILI9225G QCIF 176x220 টাচ প্যানেল স্ক্রিন, চীন TFT প্রস্তুতকারক পণ্যের ভূমিকা
SF-TC220I-8686A1-Nএকটি ২.২ ইঞ্চি ব্যাসার্ধ পূর্ণ রঙের QCIF ১৭০x২২০ টিএফটি এলসিডি স্ক্রিন ডিসপ্লে। এটি সহজেই এমসিইউ দ্বারা নিয়ন্ত্রিত হয়। এই ২.২ "টিএফটি এলসিডি টাচ স্ক্রিন ছাড়াই (ঐচ্ছিক) এমবেডেড সিস্টেমে ব্যবহার করা যেতে পারে,শিল্প সরঞ্জাম, নিরাপত্তা এবং হ্যান্ডহেল্ড সরঞ্জাম যা উচ্চ মানের এবং রঙিন ইমেজ প্রদর্শন প্রয়োজন। এটি SPI ইন্টারফেস সমর্থন করে। আপনার হোস্টের সাথে সহজ সংযোগের জন্য,সহজেই পাওয়া যায় এমন প্লাগিং সকেট সহ এফএফসি/এফপিসি লেজ ম্যাট.
SF-TC220I-8686A1-N এর বিভিন্ন অ্যাপ্লিকেশন পরিবেশে অনেকগুলি optionচ্ছিক ডিজাইন রয়েছে। এটি প্রতিরোধমূলক টাচ প্যানেল সহ এবং ছাড়াই ইএমআই পরীক্ষা এবং কঠোর নির্ভরযোগ্যতা পরীক্ষা সমর্থন করে,ক্যাপাসিটিভ টাচ স্ক্রিন সহ / ছাড়া, উচ্চতর উজ্জ্বলতা 1000 নিট পর্যন্ত।
বৈশিষ্ট্যঃ
| পণ্যঃ | 2.২ ইঞ্চি টিএফটি এলসিডি স্ক্রিন | রেজল্যুশন: | ১৭৬x২২০ |
|---|---|---|---|
| টাচ স্ক্রিনঃ | টাচ স্ক্রিন ছাড়াই (ঐচ্ছিক) | ইন্টারফেসঃ | এসপিআই |
| কভার গ্লাসের মাত্রাঃ | ব্যক্তিগতকৃত করা | দেখার দিকঃ | 12:00 |
| ড্রাইভার আইসিঃ | ILI9225G অথবা সমমানের | সংযোগঃ | প্লাগিং (নির্ধারিত) |
| পৃষ্ঠের উজ্জ্বলতাঃ | ৩০০ সিডি/মি২ ((নিট) | পিন নম্বরঃ | ১৪ টি পিন |
| এলইডি লাইফটাইমঃ | 40,000 ঘন্টা | সম্মতিঃ | REACH & RoHS মেনে চলুন |
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্ন ১। আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার স্বাগত জানাই পরীক্ষা এবং মানের চেক। বিভিন্ন আইটেম সংখ্যা মিশ্র নমুনা গ্রহণযোগ্য।
প্রশ্ন ২: লিড টাইম কি?
উঃ অফ-শেল্ফ পণ্যগুলির জন্য, স্টক নমুনা অবিলম্বে। নমুনা পুনরায় তৈরির জন্য 1-1.5 সপ্তাহ। ভর উত্পাদনের জন্য 4-6 সপ্তাহ। ডিজাইন-ইন পণ্যগুলির জন্য, কাউন্টার অঙ্কন প্রস্তাবের জন্য 2-3 দিন;অঙ্কন অনুমোদনের সময় নমুনা তৈরির জন্য ২ ঘন্টানমুনা অনুমোদনের সময় ট্রায়াল রান/মার্শাল প্রডাকশনের জন্য ৫-৬ ঘন্টা।
প্রশ্ন 3. নমুনা এবং উত্পাদন আদেশের জন্য আপনার কোন MOQ সীমা আছে?
উত্তরঃ নিম্ন MOQ। নমুনা চেকিংয়ের জন্য 3-5pcs উপলব্ধ। ভর উত্পাদন MOQ সাধারণত 1K / লট। আমরা ট্রেল-রান / পিপি-রান অর্ডারের জন্য এমপি MOQ এর চেয়ে কম qty সমর্থন করি।
প্রশ্ন ৪। আপনি কীভাবে পণ্যগুলি প্রেরণ করেন এবং পৌঁছাতে কতক্ষণ সময় লাগে?
উত্তরঃ ডিএইচএল, ইউপিএস, ফেডেক্স বা টিএনটি দ্বারা জাহাজ। পৌঁছাতে 5-7 দিন সময় লাগে। এয়ারলাইন এবং সমুদ্র পরিবহনও ঐচ্ছিক।
প্রশ্ন ৫। এলসিডি মডিউলের অর্ডার কিভাবে করবেন?
উত্তরঃ প্রথমে আপনার প্রয়োজনীয়তা বা অ্যাপ্লিকেশনটি আমাদের জানান।
দ্বিতীয়ত আমরা আপনার প্রয়োজনীয়তা বা আমাদের পরামর্শ অনুযায়ী উদ্ধৃতি।
তৃতীয়ত, গ্রাহক নমুনা নিশ্চিত করেন এবং আনুষ্ঠানিক অর্ডার দেওয়ার জন্য আমানত দেন।
চতুর্থত আমরা উৎপাদন ব্যবস্থা করি।
প্রশ্ন ৬। এলসিডি প্রোডাক্টে আমার লোগো প্রিন্ট করা ঠিক আছে কি?
উত্তরঃ হ্যাঁ। দয়া করে নকশা পর্যায়ে আনুষ্ঠানিকভাবে আমাদের অবহিত করুন, এবং আমরা আপনার নমুনা পরীক্ষা এবং অনুমোদনের জন্য আপনার লোগো সহ নমুনা তৈরি করব। নমুনা অনুমোদনের পরে, ভর উত্পাদন অনুমোদিত নমুনা অনুসরণ করবে।
প্রশ্ন 7: আপনি কি পণ্যগুলির জন্য গ্যারান্টি প্রদান করেন?
উত্তরঃ হ্যাঁ, আমরা আমাদের পণ্যগুলির জন্য 1 বছরের ওয়ারেন্টি অফার করি।
প্রশ্ন ৮: ত্রুটিযুক্ত জিনিসগুলি কীভাবে মোকাবেলা করবেন?
উত্তরঃ প্রথমত, আমাদের পণ্যগুলি কঠোর মান নিয়ন্ত্রণ ব্যবস্থায় উত্পাদিত হয় এবং ত্রুটিযুক্ত হার 0.2% এরও কম হবে।
দ্বিতীয়ত, গ্যারান্টি সময়ের মধ্যে, আমরা নতুন এলসিডি পাঠাব, নতুন অর্ডার সহ, ছোট পরিমাণে।আমরা সেগুলি মেরামত করব এবং আপনাকে আবার পাঠিয়ে দেব অথবা আমরা বাস্তব পরিস্থিতি অনুযায়ী পুনরায় কল সহ সমাধান নিয়ে আলোচনা করতে পারি.
2.2' ইঞ্চি SPI TFT এলসিডি ডিসপ্লে ILI9225G QCIF 176x220 টাচ প্যানেল স্ক্রিন, চীন TFT প্রস্তুতকারক পণ্যের অঙ্কন
2.2' ইঞ্চি SPI TFT এলসিডি ডিসপ্লে ILI9225G QCIF 176x220 টাচ প্যানেল স্ক্রিন, চীন TFT প্রস্তুতকারক পণ্যের ভূমিকা
কারখানার সুবিধা এবং শংসাপত্র
এলসিডি টাচ স্ক্রিন - টাচ
1.১ প্রতিরোধী টাচ স্ক্রিন
আইফোনের আবির্ভাবের আগে, প্রতিরোধী টাচ স্ক্রিন প্রায় একচেটিয়াভাবে ব্যবহৃত হত, যা যোগাযোগ সনাক্তকরণ নিয়ন্ত্রণের জন্য চাপ সংবেদক ব্যবহার করত,প্রতিরোধের সনাক্তকরণের মাধ্যমে স্পর্শের অবস্থান সনাক্ত করতে সরাসরি চাপের যোগাযোগের প্রয়োজন.
প্রতিরোধী টাচ স্ক্রিনের প্রধান অংশটি একটি প্রতিরোধী ফিল্ম স্ক্রিন যা ডিসপ্লেয়ের পৃষ্ঠের সাথে খুব ভালভাবে মেলে, যা একটি মাল্টি-লেয়ার কম্পোজিট ফিল্ম,যা বেস স্তর হিসেবে গ্লাস বা শক্ত প্লাস্টিকের প্লেট ব্যবহার করে, এবং পৃষ্ঠটি একটি স্বচ্ছ অক্সাইড ধাতু (স্বচ্ছ পরিবাহী প্রতিরোধের) পরিবাহী স্তর দিয়ে আবৃত, যা বাইরের পৃষ্ঠের কঠোরকরণের স্তর দিয়ে আচ্ছাদিত,মসৃণ এবং বিরোধী ঘষা প্লাস্টিকের স্তর, এবং এর অভ্যন্তরীণ পৃষ্ঠটিও একটি লেপ দিয়ে আবৃত,এবং সেখানে অনেক ছোট (কম 1/1000 ইঞ্চি) স্বচ্ছ বিচ্ছিন্নতা পয়েন্ট তাদের মধ্যে conductive স্তর বিচ্ছিন্নতা দুই স্তর পৃথক করতেযখন আঙুল স্ক্রিন স্পর্শ করে, তখন স্পর্শ পয়েন্টে পরিবাহী স্তরগুলির দুটি স্তর স্পর্শ করে, এবং প্রতিরোধের পরিবর্তন হয়, এক্স এবং ওয়াই দিকের একটি সংকেত তৈরি করে,যা তারপর টাচ স্ক্রিন কন্ট্রোলারে পাঠানো হয়. কন্ট্রোলার এই যোগাযোগ সনাক্ত করে, (X,Y) অবস্থান গণনা করে, এবং তারপর প্রাপ্ত অবস্থানের উপর ভিত্তি করে মাউসের আচরণ অনুকরণ করে।এটি প্রতিরোধ প্রযুক্তি টাচ স্ক্রিনের সবচেয়ে মৌলিক নীতি.
লেখকের দ্বারা ব্যবহৃত টাচ স্ক্রিনটি একটি প্রতিরোধী টাচ স্ক্রিন, এবং এর নিজস্ব টাচ স্ক্রিন নিয়ন্ত্রণ চিপটি এক্সপিটি 2046 (এলসিডি ডিসপ্লে ইউ 1 এর পিছনে চিপ রয়েছে) ।এক্সপিটি ২০৪৬ একটি ৪-ওয়্যার টাচস্ক্রিন কন্ট্রোলার (এসপিআই যোগাযোগ) যার ১২-বিট রেজোলিউশন ১২৫ কেএইচজেড স্লিউ রেট ধাপে ধাপে আনুমানিক এ/ডি কনভার্টার. XPT2046 1.5V থেকে 5.25V পর্যন্ত নিম্ন-ভোল্টেজ I/O ইন্টারফেস সমর্থন করে। XPT2046 দুটি A/D রূপান্তর সম্পাদন করে চাপানো স্ক্রিনের অবস্থান সনাক্ত করতে পারে,এবং স্পর্শ পর্দায় চাপ পরিমাপ ছাড়াও. অপারেটিং তাপমাত্রা পরিসীমা -40°C ~ +85°C।
চিপটি ADS7843 এবং ADS7846 এর সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ এবং আপনি এই চিপের বিস্তারিত ব্যবহারের জন্য এই দুটি চিপের ডেটা শীটটি দেখতে পারেন।
নোটঃ
(1) XPT2046 চিপ ব্যবহার করার সময়, সরাসরি SPI যোগাযোগ (সফটওয়্যার এবং হার্ডওয়্যার উভয়) ব্যবহার করুন MISO টার্মিনাল দ্বারা উচ্চ 12-বিট ডেটা আউটপুট পড়তে,এবং তারপর সমন্বয় রূপান্তর এবং ফিল্টারিং অপারেশন মাধ্যমে X এবং Y স্থানাঙ্ক পড়া(এটা প্রোগ্রামিং প্রক্রিয়ায় দেখা যায়)
(২) এর বিশেষ শারীরিক বৈশিষ্ট্যগুলির কারণে, প্রতিরোধী টাচ স্ক্রিনের প্রাথমিক ব্যবহারের জন্য টাচ ত্রুটির ক্যালিব্রেশন প্রয়োজন,কিন্তু একই ধরনের LCD এর প্রতিরোধক পর্দার ক্যালিব্রেশন তথ্য মোটামুটি আনুমানিক;
(3) প্রতিরোধী টাচ স্ক্রিনগুলির জন্য একটি প্রক্রিয়া যা ক্যালিব্রেট করা প্রয়োজন তার অস্তিত্বের কারণে, ব্যবহারের আগে সাধারণত ক্যালিব্রেট করা প্রয়োজন।আমরা ক্যালিব্রেশন ক্ষতিপূরণ পরামিতি সংরক্ষণ করতে 24CXX (EEPROM) ব্যবহার করতে পারেন, এবং তারপর আমরা প্রতিবার আমরা কম্পিউটার চালু recalibrate প্রয়োজন হবে না; (শেষ অবলম্বন হিসাবে, খরচ বিবেচনা,এটি আসলে ফ্ল্যাশ এ ক্যালিব্রেশন তথ্য সংরক্ষণ করা সম্ভব - খুব সুপারিশ করা হয় না);
প্রতিরোধী টাচ স্ক্রিনের সুবিধাঃ উচ্চ নির্ভুলতা, কম দাম, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা এবং ভাল স্থিতিশীলতা।
প্রতিরোধী টাচ স্ক্রিনের অসুবিধাঃ সহজেই স্ক্র্যাচ করা যায়, হালকা ট্রান্সমিট্যান্স খুব ভাল নয়, এবং মাল্টি-টাচ সমর্থন করে না।অন্যথায় অফসেট ছোট নয়)
1.২ ক্যাপাসিটিভ টাচ স্ক্রিন
আজকাল, ট্যাবলেট কম্পিউটার সহ প্রায় সব স্মার্ট ফোন স্পর্শ পর্দা হিসাবে ক্যাপাসিটিভ স্ক্রিন ব্যবহার করে, ক্যাপাসিটিভ স্ক্রিনটি যোগাযোগ সনাক্তকরণ নিয়ন্ত্রণের জন্য মানব দেহের সেন্সিং ব্যবহার করে,সরাসরি যোগাযোগ নেই বা সামান্য যোগাযোগ, স্পর্শ সমন্বয়গুলি সনাক্ত করতে প্ররোচিত বর্তমান সনাক্ত করে। (বর্তমানে, মৌলিক ক্যাপাসিটিভ টাচ স্ক্রিনটি মূলধারার)
ক্যাপাসিটিভ টাচ স্ক্রিনের প্রধান দুটি প্রকার রয়েছেঃ
1. পৃষ্ঠ ক্যাপাসিটিভ ক্যাপাসিটিভ টাচ স্ক্রিন.
পৃষ্ঠের ক্যাপাসিটিভ টাচ স্ক্রিন প্রযুক্তি আইটিও (ইন্ডিয়াম টিন অক্সাইড,একটি স্বচ্ছ পরিবাহী উপাদান) বৈদ্যুতিক ক্ষেত্র সংবেদনের মাধ্যমে স্ক্রিন পৃষ্ঠের স্পর্শ আচরণ অনুভূত করার জন্য পরিবাহী ফিল্মকিন্তু পৃষ্ঠের ক্যাপাসিটিভ টাচস্ক্রিনের কিছু সীমাবদ্ধতা আছে, তারা শুধুমাত্র একটি আঙুল বা একটি স্পর্শ চিনতে পারে।
2ক্যাপাসিটিভ টাচ স্ক্রিন।
প্রজেক্টেড ক্যাপাসিটিভ টাচ স্ক্রিন হ'ল সেন্সর যা বৈদ্যুতিন ক্ষেত্রের লাইনগুলি নির্গত করতে টাচ স্ক্রিন ইলেক্ট্রোড ব্যবহার করে।দুটি ধরণের ক্যাপাসিট্যান্স রয়েছে যা সাধারণত প্রজেক্ট ক্যাপাসিটিভ সেন্সিং প্রযুক্তিতে ব্যবহৃত হয়: স্ব-ক্যাপাসিটেন্স এবং ইন্টারঅ্যাকশন ক্যাপাসিটেন্স।
স্ব-ক্যাপাসিট্যান্স, যা পরম ক্যাপাসিট্যান্স নামেও পরিচিত, এটি সর্বাধিক ব্যবহৃত পদ্ধতি এবং স্ব-ক্যাপাসিট্যান্স সাধারণত স্ক্যানিং ইলেক্ট্রোড এবং গ্রাউন্ডের সমন্বয়ে গঠিত ক্যাপাসিট্যান্সকে বোঝায়।গ্লাসের পৃষ্ঠে, আইটিও থেকে তৈরি ট্রান্সভার্সাল এবং লম্বা স্কেনিং ইলেকট্রোড রয়েছে এবং এই ইলেকট্রোড এবং মাটির মধ্যে একটি ক্যাপাসিটিভ মেরু গঠন করে।একটি ক্যাপাসিটার সার্কিট সমান্তরালভাবে যোগ করা হয়, যার ফলে স্ক্যান লাইনের সামগ্রিক ক্যাপাসিট্যান্স পরিবর্তন হয়।
ইন্টারঅ্যাকশন ক্যাপাসিট্যান্স, যা স্প্যানিং ক্যাপাসিট্যান্স নামেও পরিচিত, গ্লাস পৃষ্ঠের তির্যক এবং লম্বা ITO ইলেক্ট্রোডগুলির ছেদপথে একটি ক্যাপাসিট্যান্স গঠন করে।ইন্টারেক্টিভ ক্যাপাসিট্যান্স স্ক্যানিং পদ্ধতি স্পর্শ পয়েন্ট অবস্থান নির্ধারণ করতে প্রতিটি ছেদ এ ক্যাপাসিট্যান্স পরিবর্তন স্ক্যান করা হয়. যখন স্পর্শ করা হয়, এটি সংলগ্ন ইলেকট্রোডের সংযোগকে প্রভাবিত করবে, যার ফলে ছেদস্থলে ক্যাপাসিট্যান্স পরিবর্তন হবে,এবং ইন্টারেক্টিভ ধারণক্ষমতা স্ক্যান পদ্ধতি প্রতিটি ছেদ এবং স্পর্শ করার পর ধারণক্ষমতা পরিবর্তন ধারণক্ষমতা মান সনাক্ত করতে পারেন, তাই এটি স্ব-ক্যাপাসিট্যান্সের স্ক্যানিং পদ্ধতির চেয়ে দীর্ঘতর স্ক্যানিংয়ের প্রয়োজন, এবং এটি এক্স * ওয়াই ইলেক্ট্রোডগুলি স্ক্যান এবং সনাক্ত করতে হবে। বর্তমানে, স্মার্টফোন, ট্যাবলেট ইত্যাদির টাচ স্ক্রিনগুলিসব ইন্টারেক্টিভ ক্যাপাসিটিভ প্রযুক্তি ব্যবহার. (লেখকের পয়েন্টাল অ্যাটমিক এলিট বোর্ডের এলসিডি একটি ক্যাপাসিটিভ টাচ স্ক্রিন)
ট্রান্সমিসিভ ক্যাপাসিটিভ টাচ স্ক্রিন উল্লম্ব এবং অনুভূমিক কলামে ইলেক্ট্রোডের দুটি কলাম ব্যবহার করে স্পর্শের অনুভূতিতে একটি সেন্সিং ম্যাট্রিক্স গঠন করে। দুটি ক্রস ইলেক্ট্রোড ম্যাট্রিক্স,এক্স অক্ষের ইলেকট্রোড এবং ওয়াই অক্ষের ইলেকট্রোড, প্রতিটি কোষের ধারণক্ষমতা পরিবর্তন সনাক্ত করতে ব্যবহার করা হয়. ছবিতে ইলেকট্রোড আসলে স্বচ্ছ, এবং এটা সবার সুবিধার জন্য এখানে. চিত্র,এক্স এবং ওয়াই অক্ষে স্বচ্ছ ইলেক্ট্রোড ক্যাপাসিটিভ স্ক্রিনের নির্ভুলতা এবং রেজোলিউশন এক্স এবং ওয়াই অক্ষে চ্যানেলের সংখ্যার সাথে সম্পর্কিত, এবং যত বেশি চ্যানেল, তত বেশি নির্ভুলতা।
