পণ্যের বিবরণ:
|
| পণ্য: | 3.5 ইঞ্চি TFT LCD ডিসপ্লে | রেজোলিউশন: | 320x480 HVGA |
|---|---|---|---|
| দেখার দিক: | 1 ২টা বাজে | পিন নাম্বার: | ৪০ পিন |
| ইন্টারফেস: | MCU 8/16BIT, SPI 3/4wire | সারফেস লুমিনেন্স: | 300 cd/m2(nits) |
| আউটলাইন আবছা.: | 54.48(H)x84.71(V)x3.40(T) (মিমি) | সক্রিয় এলাকা: | 48.96 ((H) x73.44 ((V) (মিমি) |
| টাচ স্ক্রিন: | ক্যাপাসিটিভ টাচ প্যানেল সহ | ড্রাইভার আইসি: | আইএলআই ৯৪৮৮ |
| সিটিপি ড্রাইভার: | FT6336U | সংযোগ: | প্লাগিং |
| অপারেটিং টেম্প।: | -20℃ থেকে +70℃ | স্টোরেজ টেম্প।: | -30°C থেকে +80°C |
| সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | ক্যাপাসিটিভ টাচ সহ টিএফটি এলসিডি ডিসপ্লে,320x480 HVGA TFT এলসিডি ডিসপ্লে |
||

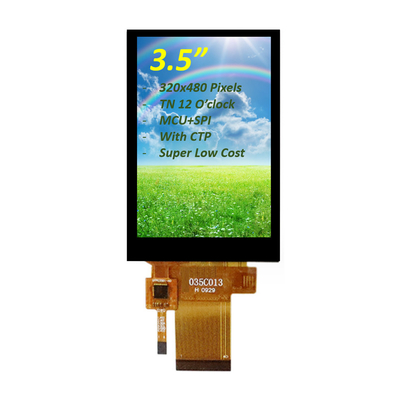

পণ্যের ভূমিকাঃ কম খরচে TN টাইপ 3.5 ইঞ্চি TFT এলসিডি ডিসপ্লে ক্যাপাসিটিভ টাচ স্ক্রিন সহ
সংক্ষিপ্ত বিবরণঃআমরা কম খরচে টিএন টাইপ ৩.৫ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে উপস্থাপন করতে পেরে আনন্দিত। এটি একটি উদ্ভাবনী সমাধান যা সাশ্রয়ী মূল্যের এবং উন্নত প্রযুক্তির সমন্বয়ে তৈরি।এই ডিসপ্লেতে একটি নির্ভরযোগ্য এমসিইউ সহ একটি সহজেই ব্যবহারযোগ্য এসপিআই ইন্টারফেস এবং একটি প্রতিক্রিয়াশীল ক্যাপাসিটিভ টাচ স্ক্রিন রয়েছে, এটি ডেভেলপার এবং নির্মাতাদের জন্য একটি আদর্শ পছন্দ করে তোলে।
মূল বৈশিষ্ট্য:
কমপ্যাক্ট আকারঃ 3.5-ইঞ্চি আকারটি এটিকে স্থান-সীমাবদ্ধ প্রকল্পগুলির জন্য নিখুঁত করে তোলে যখন এখনও প্রচুর ভিজ্যুয়াল রিয়েল এস্টেট সরবরাহ করে।
উচ্চ রেজোলিউশনঃ উচ্চ রেজোলিউশনের ডিসপ্লে সক্ষমতার জন্য আপনার অ্যাপ্লিকেশনগুলিতে জীবন সঞ্চার করে এমন স্পষ্ট চিত্র এবং প্রাণবন্ত রঙ উপভোগ করুন।
ক্যাপাসিটিভ টাচ স্ক্রিনঃ অন্তর্নির্মিত ক্যাপাসিটিভ টাচ প্রযুক্তি একটি স্বজ্ঞাত ব্যবহারকারীর অভিজ্ঞতা প্রদান করে, যা নিরবচ্ছিন্ন নেভিগেশন এবং মিথস্ক্রিয়াকে অনুমতি দেয়।
এমসিইউ সামঞ্জস্যঃ বিভিন্ন এমসিইউর সাথে সামঞ্জস্যপূর্ণভাবে কাজ করার জন্য ডিজাইন করা, এই ডিসপ্লেটি বহুমুখী এবং আপনার বিদ্যমান সিস্টেমে সংহত করা সহজ।
এসপিআই ইন্টারফেসঃ এসপিআই যোগাযোগ প্রোটোকল দ্রুত ডেটা স্থানান্তর নিশ্চিত করে এবং ইন্টারেক্টিভ অ্যাপ্লিকেশনগুলির জন্য দ্রুত প্রতিক্রিয়া সময় সক্ষম করে সিস্টেমের কর্মক্ষমতা উন্নত করে।
ব্যয়-কার্যকর সমাধানঃ কম খরচে এই ডিসপ্লেটি মান বা কর্মক্ষমতা নিয়ে আপস না করেই বাজেটের সীমাবদ্ধতা পূরণ করে।
উপকারিতা:
সহজ ইন্টিগ্রেশনঃ পরিষ্কার পিনআউট এবং ডকুমেন্টেশন সহ, আপনার প্রকল্পগুলিতে এই ডিসপ্লেটি একীভূত করা সহজ, আপনার সময় এবং প্রচেষ্টা সাশ্রয় করে।
বিস্তৃত অ্যাপ্লিকেশনঃ আইওটি ডিভাইস, হ্যান্ডহেল্ড গ্যাজেট, অটোমেশন সিস্টেম এবং শিক্ষামূলক সরঞ্জাম সহ বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
শক্তিশালী স্থায়িত্বঃ দৈনন্দিন ব্যবহারের জন্য ডিজাইন করা হয়েছে, বিভিন্ন পরিবেশে দীর্ঘায়ু এবং নির্ভরযোগ্যতা নিশ্চিত করে।
অ্যাপ্লিকেশনঃ
কনজিউমার ইলেকট্রনিক্সঃ স্মার্ট হোম ডিভাইস, স্বাস্থ্য মনিটর এবং পোর্টেবল গেমিং কনসোলের মতো ছোট গ্যাজেটের জন্য উপযুক্ত।
ইন্ডাস্ট্রিয়াল কন্ট্রোল সিস্টেমঃ এইচএমআই (হিউম্যান-মেশিন ইন্টারফেস) অ্যাপ্লিকেশনগুলির জন্য আদর্শ, ব্যবহারকারীর ব্যস্ততা এবং অপারেশনাল দক্ষতা বৃদ্ধি করে।
শিক্ষামূলক প্রকল্পঃ শিক্ষার্থী এবং হবিস্টদের জন্য একটি দুর্দান্ত সরঞ্জাম, যা শেখার এবং প্রোটোটাইপিংকে ইন্টারেক্টিভ এবং মজাদার করে তোলে।
উপসংহার:কম খরচে টিএন টাইপ ৩.৫ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে ক্যাপাসিটিভ টাচ স্ক্রিন সহ একটি বাজেট-বন্ধুত্বপূর্ণ তবুও উচ্চ-কার্যকারিতা প্রদর্শন সমাধান খুঁজছেন ডেভেলপারদের জন্য একটি গেম-চেঞ্জার।আপনি একটি নতুন পণ্য তৈরি করছেন বা একটি বিদ্যমান এক উন্নত কিনা, এই ডিসপ্লেটি আপনার সাফল্যের জন্য প্রয়োজনীয় নির্ভরযোগ্যতা এবং কার্যকারিতা প্রদান করে। আজই শুরু করুন এবং এই ব্যতিক্রমী ডিসপ্লে দিয়ে আপনার প্রকল্পকে উন্নত করুন!
বৈশিষ্ট্য
| পণ্যঃ | 3.5 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে |
| রেজল্যুশন: | 320x480 HVGA |
| ইন্টারফেসঃ | এমসিইউ ৮/১৬বিআইটি, এসপিআই ৩/৪ওয়্যার |
| পিন নম্বরঃ | ৪০ পিন |
| দেখার দিকঃ | ১২টা |
| পৃষ্ঠের উজ্জ্বলতাঃ | ৩০০ সিডি/মি২ ((নিট) |
| রূপরেখা ডিম: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (মিমি) |
| সক্রিয় এলাকাঃ | 48.96 ((H) x73.44 ((V) (মিমি) |
| টাচ স্ক্রিনঃ | ক্যাপাসিটিভ টাচ প্যানেল সহ |
| সিটিপি ড্রাইভার: | FT6336U |
| ড্রাইভার আইসিঃ | আইএলআই ৯৪৮৮ |
| সংযোগঃ | প্লাগিং |
| অপারেটিং টেম্পঃ | -20°C থেকে +70°C |
| সঞ্চয়স্থানের তাপমাত্রাঃ | -30°C থেকে +80°C |
| সার্টিফিকেটঃ | আইএসও ৯০০১ঃ২০১৫ / আইএসও ১৪০০:2015 |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
যান্ত্রিক মাত্রা
অপটিক্যাল স্পেসিফিকেশন
| পয়েন্ট | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট | |
| সাদা আলোকসজ্জা (কেন্দ্র) | Lv |
Θ=0স্বাভাবিক দেখাকোণ আইবিএল= ১২০ এমএ |
-- | 300 | -- | cd/m2 | |
| প্রতিক্রিয়া সময় | Tr+Tf | -- | 20 | 40 | এম এস | ||
| কন্ট্রাস্ট রেসিও | সিআর | -- | 500 | -- | -- | ||
|
রঙ রঙিনতা (CIE1931) |
সাদা | Wx | 0.292 | 0.307 | 0.322 | ||
| ওয়াই | 0.312 | 0.327 | 0.342 | ||||
|
দেখার কোণ |
হর |
¢L |
CR≥10 |
-- | 70 | -- | |
| ΘR | -- | 70 | -- | ||||
|
ভের |
¢ | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| উজ্জ্বলতা অভিন্নতা | গড় | Θ=0 | 80 | 90 | -- | % | |
| রঙের ব্যাপ্তি | এনটিএসসি | Θ=0 | 57 | 60 | -- | % | |
| অপ্টিম ভিউ দিক | রাত ১২টা। | ||||||
পরিমাপের অবস্থা
> পরিমাপ পরিবেশেঃ অন্ধকার ঘর
> LED বর্তমান IL: 120mA
পরিবেশে তাপমাত্রাঃ 25±2°C
> ১৫ মিনিট উষ্ণ সময়
বৈদ্যুতিক বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট |
| অ্যানালগ সরবরাহের ভোল্টেজ | ভিডিডি | 2.4 | 2.8 | 3.3 | V |
| ডিজিটাল সরবরাহের ভোল্টেজ | ভিডিডিআই | 1.65 | 1.8 | 3.3 | |
| ইনপুট সিগন্যাল ভোল্টেজ | এইচআইভি | 0.7VDDI | - | ভিডিডিআই | V |
| ভিআইএল | জিএনডি | - | 0.3VDDI | V |
ব্যাকলাইট ইউনিটের বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| এলইডি বর্তমান | আইএল | - | 90 | 120 | mA |
| এলইডি ভোল্টেজ | ভিএল | - | 2.8 | 3.2 | V |
| এলইডি লাইফ টাইম | এইচআর | 30000 | 40000 | - | ঘন্টা |
এলসিএম ইন্টারফেস পিন সংজ্ঞা
|
পিন না, না। |
প্রতীক | ফাংশন |
| 1 | এক্সএল | বাম লাইন স্পর্শ করুন |
| 2 | ইউ ইউ | উপরের সার্কিট স্পর্শ করুন |
| 3 | এক্সআর | ডান শেষ লাইন স্পর্শ করুন |
| 4 | YD | নীচের লাইন স্পর্শ করুন |
| 5 | জিএনডি | মাটি |
| 6 | আইওভিসিসি | পাওয়ার সাপ্লাই 1.8V |
| 7 | ভিসিসি | পাওয়ার সাপ্লাই 2.8V |
| 8 | এফএমআরকে | ফ্রেম সিঙ্ক্রোনাইজেশন সিগন্যাল |
| 9 | সি এস | চিপ নির্বাচন ইনপুট পিন (সক্রিয় কম) |
| 10 | এস এস | সমান্তরালভাবে ডেটা/কমান্ড নির্বাচন পিন প্রদর্শন |
| 11 | WR/SPI_SCL | 8080 এমসিইউ সমান্তরাল ইন্টারফেস / এসসিএল পিনে সিরিয়াল ক্লক হিসাবে লিখুন সক্ষম করুন |
| 12 | আর ডি | 8080 MCU সমান্তরাল ইন্টারফেসে পড়তে সক্ষম করুন। |
| 13 | SPI_SDA | সিরিয়াল ডেটা ইনপুট/আউটপুট দ্বি-নির্দেশ পিন |
| 14 | SPI_SDO | সিরিয়াল ডেটা আউটপুট |
| 15 | রিসেট | বাহ্যিক রিসেট ইনপুট। |
| 16 | জিএনডি | মাটি |
| ১৭-৩২ | DB0-DB15 | এমসিইউ সমান্তরাল ইন্টারফেস ডেটা বাস। |
| 33 | LEDA | LED ব্যাকলাইট ((Anode) |
| ৩৪-৩৬ | LEDK | LED ব্যাকলাইট ((ক্যাথোড) |
| 37 | জিএনডি | মাটি |
| 38 | আই এম ও | ইন্টারফেস মোড নির্বাচন করুন |
| 39 | আইএম১ | ইন্টারফেস মোড নির্বাচন করুন |
| 40 | আইএম২ | ইন্টারফেস মোড নির্বাচন করুন |
টাচ এফপিসি পিন সংজ্ঞা
| 1 | CTP_RST | টাচ স্ক্রিন পুনরায় সেট করুন |
| 2 | CTP_INT | টাচ স্ক্রিন বিচ্ছিন্ন সংকেত |
| 3 | CTP_SDA | টাচ স্ক্রিন ডাটা সিগন্যাল |
| 4 | CTP_SCL | টাচ স্ক্রিন ঘড়ি সংকেত |
| 5 | জিএনডি | মাটি |
| 6 | ভিডিডি | পাওয়ার সাপ্লাই |
পণ্যের চিত্র
কারখানার সুবিধা এবং শংসাপত্র
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১। আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার স্বাগত জানাই পরীক্ষা এবং মানের চেক। বিভিন্ন আইটেম সংখ্যা মিশ্র নমুনা গ্রহণযোগ্য।
প্রশ্ন ২: লিড টাইম কি?
উত্তরঃ অফ-শেল্ফ পণ্যগুলির জন্য, স্টক নমুনা অবিলম্বে। নমুনা পুনরায় তৈরির জন্য 1-1.5 সপ্তাহ। ভর উত্পাদনের জন্য 4-6 সপ্তাহ। ডিজাইন-ইন পণ্যগুলির জন্য, কাউন্টার অঙ্কন প্রস্তাবের জন্য 2-3 দিন;অঙ্কন অনুমোদনের সময় নমুনা তৈরির জন্য ২ ঘন্টানমুনা অনুমোদনের সময় ট্রায়াল রান/মার্শাল প্রডাকশনের জন্য ৫-৬ ঘন্টা।
প্রশ্ন 3. নমুনা এবং উত্পাদন আদেশের জন্য আপনার কোন MOQ সীমা আছে?
উত্তরঃ নিম্ন MOQ। নমুনা চেক করার জন্য 3-5pcs উপলব্ধ। ভর উত্পাদন MOQ সাধারণত 1K / লট। আমরা ট্রেল-রান / পিপি-রান অর্ডারের জন্য এমপি MOQ এর চেয়ে কম qty সমর্থন করি।
প্রশ্ন ৪। আপনি কীভাবে পণ্যগুলি প্রেরণ করেন এবং পৌঁছাতে কতক্ষণ সময় লাগে?
উত্তরঃ ডিএইচএল, ইউপিএস, ফেডেক্স বা টিএনটি দ্বারা জাহাজ। পৌঁছাতে 5-7 দিন সময় লাগে। এয়ারলাইন এবং সমুদ্র পরিবহনও ঐচ্ছিক।
প্রশ্ন ৫। এলসিডি মডিউলের অর্ডার কিভাবে করবেন?
উত্তরঃ প্রথমে আপনার প্রয়োজনীয়তা বা অ্যাপ্লিকেশনটি আমাদের জানান।
দ্বিতীয়ত আমরা আপনার প্রয়োজনীয়তা বা আমাদের পরামর্শ অনুযায়ী উদ্ধৃতি।
তৃতীয়ত, গ্রাহক নমুনা নিশ্চিত করেন এবং আনুষ্ঠানিক অর্ডার দেওয়ার জন্য আমানত দেন।
চতুর্থত আমরা উৎপাদন ব্যবস্থা করি।
প্রশ্ন ৬। এলসিডি প্রোডাক্টে আমার লোগো প্রিন্ট করা ঠিক আছে কি?
উত্তরঃ হ্যাঁ। দয়া করে নকশা পর্যায়ে আনুষ্ঠানিকভাবে আমাদের জানান, এবং আমরা আপনার নমুনা পরীক্ষা এবং অনুমোদনের জন্য আপনার লোগো সহ নমুনা তৈরি করব। নমুনা অনুমোদনের পরে, ভর উত্পাদন অনুমোদিত নমুনা অনুসরণ করবে।
প্রশ্ন 7: আপনি কি পণ্যগুলির জন্য গ্যারান্টি প্রদান করেন?
উত্তরঃ হ্যাঁ, আমরা আমাদের পণ্যগুলির জন্য 1 বছরের ওয়ারেন্টি অফার করি।
প্রশ্ন ৮: ত্রুটিযুক্ত জিনিসগুলি কীভাবে মোকাবেলা করবেন?
উত্তরঃ প্রথমত, আমাদের পণ্যগুলি কঠোর মান নিয়ন্ত্রণ ব্যবস্থায় উত্পাদিত হয় এবং ত্রুটিযুক্ত হার 0.2% এরও কম হবে।
দ্বিতীয়ত, গ্যারান্টি সময়ের মধ্যে, আমরা নতুন এলসিডি পাঠাব, নতুন অর্ডার সহ, ছোট পরিমাণে।আমরা সেগুলি মেরামত করব এবং আপনাকে আবার পাঠাব অথবা আমরা বাস্তব পরিস্থিতি অনুযায়ী পুনরায় কল সহ সমাধান নিয়ে আলোচনা করতে পারি.
অনুসন্ধানের মূলশব্দঃ সিটিপি সহ টিএফটি এলসিডি ডিসপ্লে ৩.৫ ইঞ্চি, পিসিএপি টিএফটি এলসিডি ৩.৫ ইঞ্চি, টিএফটি ৩.৫ ইঞ্চি, টিএফটি ৩.৫ ইঞ্চি, টিএফটি ৩.৫ ইঞ্চি, টিএফটি ৩.৫ ইঞ্চি, টিএফটি ৩.৫ ইঞ্চি।5৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন,৩.৫ ইঞ্চি টিএফটি এলসিডি স্ক্রিন, ৩২০x৪৮০ টিএফটি, ৩.৫ ইঞ্চি ৩২০x৪৮০, ৩.৫ ইঞ্চি আরজিবি
