পণ্যের বিবরণ:
|
| পণ্য: | 4.৩ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে | রেজোলিউশন: | 480x800 পিক্সেল |
|---|---|---|---|
| ইন্টারফেস: | আরজিবি | দেখার দিক: | সমস্ত দেখার কোণ (আইপিএস) |
| টাচ স্ক্রিন: | প্রতিরোধী টাচ স্ক্রিন সহ | সারফেস লুমিনেন্স: | 300 cd/m2 (কাস্টমাইজযোগ্য) |
| ড্রাইভার আইসি: | HX8369-A01 | ড্রাইভিং ভোল্টেজ: | 2.8 ভি |
| অপারেটিং টেম্প।: | -20℃ থেকে +70℃ | স্টোরেজ টেম্প।: | -30°C থেকে +80°C |
| সংযোগ: | ZIF FPC (কাস্টমাইজযোগ্য) | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | প্রতিরোধী টাচ স্ক্রিন আরজিবি টিএফটি প্রদর্শন,480x800 আরজিবি টিএফটি ডিসপ্লে,উল্লম্ব এলসিডি আরজিবি টিএফটি ডিসপ্লে |
||

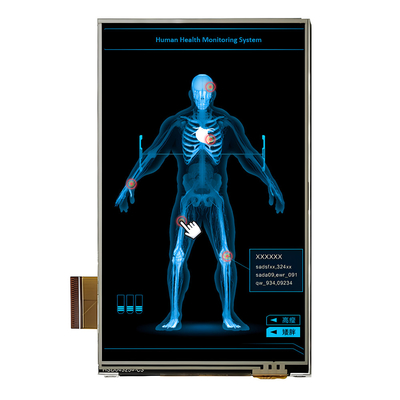

4.3 ইঞ্চি আরজিবি টিএফটি ডিসপ্লে 480x800 পিক্সেল রেসিসিভ টাচস্ক্রিন সহপণ্যের ভূমিকা
পণ্যের দ্রুত পর্যালোচনা
আকারঃ ৪.৩ ইঞ্চি আইপিএস টিএফটি ডিসপ্লে
রেজোলিউশনঃ ৪৮০ x ৮০০ পয়েন্ট
দৃশ্যের দিকঃ আইপিএস সব দৃশ্যের কোণ
ইন্টারফেসঃ আরজিবি
ড্রাইভারের আইসিঃ HX8369
কন্ট্রোল বোর্ডঃ না
উজ্জ্বলতা (cd/m2): 300
টচ স্ক্রিনঃ প্রতিরোধী টাচ প্যানেল
পণ্যের বর্ণনা
SAEF TECHNOLOGY SF-TC430S-8501A-T হল ৪.৩ ইঞ্চি পূর্ণ TFT-LCD ডিসপ্লে যার রেজোলিউশন ৪৮০x৮০০ (৪৮০ অনুভূমিক x ৮০০ উল্লম্ব পিক্সেল অ্যারে) ।LCD প্যানেল চালানোর জন্য পাওয়ার সাপ্লাই ভোল্টেজ (VCC) 2.6V থেকে 3.3V, একটি সাধারণ ভোল্টেজ 2.8V। এটি RGB ইন্টারফেস সমর্থন করে। এই 4.3 ইঞ্চি টাচস্ক্রিন মডিউলটি উচ্চ মানের রঙিন চিত্রগুলির জন্য ব্যবহার করা যেতে পারে যা এমবেডেড সিস্টেমে টিএফটি প্রদর্শন প্রয়োজন,অটোমেশন, জিপিএস, চিকিৎসা সরঞ্জাম, শিল্প সরঞ্জাম, নিরাপত্তা সরঞ্জাম ইত্যাদি।
SF-TC430S-8501A-T হল একটি IPS-LCD টাইপ TFT যার উজ্জ্বলতা 300 cd/m2 (সাধারণ মান) । এটি এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে উজ্জ্বল ব্যাকলাইটের প্রয়োজন হয়। দয়া করে আমাদের বিক্রয় প্রতিনিধির সাথে যোগাযোগ করুন।পৃষ্ঠ উজ্জ্বলতা 1000cd / মি 2 পর্যন্ত কাস্টমাইজ করা যেতে পারেএই প্রতিরোধী টাচ স্ক্রিন টিএফটি ৪.৩ ইঞ্চি ডিসপ্লে -২০ ডিগ্রি সেলসিয়াস থেকে +৭০ ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রায় কাজ করতে পারে; এর সঞ্চয় তাপমাত্রা -৩০ ডিগ্রি সেলসিয়াস থেকে +৮০ ডিগ্রি সেলসিয়াস পর্যন্ত।
পণ্যের তথ্য
| পণ্যঃ | 4.৩ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে |
| রেজল্যুশন: | ৪৮০x৮০০ পিক্সেল |
| ইন্টারফেসঃ | আরজিবি |
| দেখার দিকঃ | সমস্ত দেখার কোণ (আইপিএস) |
| টাচ স্ক্রিনঃ | রেসিসিভ টাচ স্ক্রিন সহ |
| পৃষ্ঠের উজ্জ্বলতাঃ | ৩০০ সিডি/এম২ (কাস্টমাইজযোগ্য) |
| ড্রাইভার আইসিঃ | HX8369-A01 |
| ড্রাইভিং ভোল্টেজঃ | 2.8 ভোল্ট |
| অপারেটিং টেম্পঃ | -20°C থেকে +70°C |
| সঞ্চয়স্থানের তাপমাত্রাঃ | -30°C থেকে +80°C |
| সংযোগঃ | ZIF FPC (কাস্টমাইজযোগ্য) |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
4.3 ইঞ্চি আরজিবি টিএফটি ডিসপ্লে 480x800 পিক্সেল রেসিসিভ টাচস্ক্রিন সহপ্রোডাক্ট ডায়াগ্রাম
পিন সংজ্ঞা
| না। | পিন নাম | I/O | বর্ণনা |
| 1 | জিএনডি | আমি | মাটি |
| 2 | LEDA | ও | LED অ্যানোড |
| 3 | LEDK | ও | LED ক্যাথোড |
| 4 | ভিসিসি | আমি | পাওয়ার সাপ্লাই 2.8V ভোল্টেজ |
| 5 | আইওভিসিসি | আমি | পাওয়ার সাপ্লাই 2.8V/1.8V ভোল্টেজ |
| 6 | এসডিও | আমি | সিরিয়াল ইনপুট সিগন্যাল |
| 7 | এসডিআই | আমি | সিরিয়াল ইনপুট সংকেত |
| 8 | জিএনডি | আমি | মাটি |
| 9 | SCL_WR | আমি | স্ট্রোব সংকেত ইনপুট পিন পড়ুন |
| 10 | সি এস | আমি | চিপ নির্বাচন সংকেতের জন্য ইনপুট পিন |
| 11 | এন সি | আমি | এন সি |
| 12 | রিসেট | আমি | এলসিএম রিসেট ইনপুট সিগন্যাল |
| ১৩-২০ | R0-R7 | I/O | প্রদর্শন তথ্য I/O |
| ২১-২৮ | জি০-জি৭ | I/O | প্রদর্শন তথ্য I/O |
| ২৯-৩৬ | B0-B7 | I/O | প্রদর্শন তথ্য I/O |
| 37 | DE | আমি | আরজিবি ইন্টারফেস অপারেশনের জন্য ডেটা সক্ষম সংকেত |
| 38 | জিএনডি | আমি | মাটি |
| 39 | পিএলকে | আমি | আরজিবি ইন্টারফেস অপারেশনের জন্য ডট ক্লক সিগন্যাল |
| 40 | জিএনডি | আমি | মাটি |
| 41 | এইচ এস | আমি | লাইন অনুভূমিক সিঙ্ক্রোনাইজিং সংকেত |
| 42 | VS | আমি | ফ্রেম ভেরিকাল সিঙ্ক্রোনাইজিং সিগন্যাল |
| 43 | আইডি | - | - |
| 44 | পিডব্লিউএম | আমি | এই পিনটি বহিরাগত LED ড্রাইভারের সাথে সংযুক্ত। |
| ৪৫-৪৬ | জিএনডি | আমি | মাটি |
| 47 | ইউ ইউ | ও | টাচ প্যানেল পিন |
| 48 | এক্সএল | ও | টাচ প্যানেল পিন |
| 49 | YD | ও | টাচ প্যানেল পিন |
| 50 | এক্সআর | ও | টাচ প্যানেল পিন |
| 51 | জিএনডি | আমি | মাটি |
ডিসি বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | পরীক্ষার অবস্থা |
| অপারেটিং ভোল্টেজ | ভিডিডি | 2.6 | 2.8 | 3.3 | V | - |
| সরবরাহের স্রোত | আইডিডি | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| ইনপুট ভোল্টেজ | এইচআইভি | 0.8VDD | - | ভিডিডি | V | - |
| ভিআইএল | 0 | - | 0.2VDD | V | ||
| ইনপুট ফুটো বর্তমান | আইআইএল | - এক।0 | - | 1.0 | mA | VIN=VDD বা VSS |
ব্যাকলাইট বৈদ্যুতিক-অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট |
পরীক্ষা শর্ত |
নোট |
| সরবরাহ ভোল্টেজ | Vf | - | 25.6 | - | V | যদি=২০ এমএ | - |
| সরবরাহ বর্তমান | যদি | - | 20 | - | mA | - | - |
| বিপরীত ভোল্টেজ | ভিআর | - | - | 5 | V | - | |
| শক্তি অপচয় | Pd | - | - | - | এম ডাব্লু | - | |
| এলসিএমের জন্য আলোকসজ্জা তীব্রতা |
- |
- | 300 | - | Cd/m2 | If=20mA | - |
| LCM এর জন্য অভিন্নতা | - | 80 | - | - | % | যদি=২০ এমএ | - |
| ব্যাকলাইট রঙ | সাদা | ||||||
4.3 ইঞ্চি আরজিবি টিএফটি ডিসপ্লে 480x800 পিক্সেল রেসিসিভ টাচস্ক্রিন সহপণ্যের চিত্র
টিএফটি এলসিডি ডিসপ্লে মডিউল প্রস্তুতকারক - 300 টিরও বেশি টিএফটি স্ট্যান্ডার্ড আইটেম লাইন
এসএইএফ টেকনোলজি হল চীন ভিত্তিক টিএফটি এলসিডি ডিসপ্লের একটি বিশ্বব্যাপী শীর্ষস্থানীয় প্রস্তুতকারক। এসএইএফ 0.96 "1. এর মতো আকারে ছোট থেকে মাঝারি আকারের টিএফটি ডিসপ্লে মডিউলগুলির বিস্তৃত পণ্য পরিসীমা সরবরাহ করে।২২ ইঞ্চি রাউন্ড১.২৮ ইঞ্চি গোলাকার,1.৪৪, ১.৫৪, ১।77, ২", ২.১" গোলাকার, ২.২" ২.৩", ২.৪", ২.৬", ২.৮", ৩", ৩.১", ৩.২", ৩.৪" ৩.৫", ৩.৬", ৩.৭", ৪", ৪.৩", ৪.৬", ৫", ৫.৫", ৫.৬", ৫.৭", ৬.৫", ৭", ৮", ৯", ১০.১", ১০.২", ১০.৪", ১১.৬", ১২.১ ", ১২.৩", ১৩.৩", ১৪",১৫", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" এবং 28 "টিএফটি (সক্রিয় এলাকার ব্যাসার্ধের আকার) ইত্যাদি। এই ওয়েবসাইটে 300 টিরও বেশি টিএফটি স্ট্যান্ডার্ড মডেল তালিকাভুক্ত রয়েছে;এছাড়াও, প্রায় প্রতিটি আইটেম গ্রাহকদের প্রয়োজন মেটাতে স্ট্যান্ডার্ড আইটেম থেকে প্রাপ্ত গ্রহণযোগ্য।
SAEF TFT ডিসপ্লে শিল্প মান অনুযায়ী যোগ্যতা অর্জন করে যার মধ্যে রয়েছে স্ট্যান্ডার্ড TFT-LCD মডিউল, IPS TFT, উচ্চ উজ্জ্বলতা TFT LCD (সানলাইট পাঠযোগ্য ডিসপ্লে), কন্ট্রোলার বোর্ড সহ TFT প্যানেল,বার টাইপ টিএফটি, ওয়াইড তাপমাত্রা টিএফটি এলসিডি। এই ডিসপ্লেগুলির মধ্যে ল্যান্ডস্কেপ বা প্রতিকৃতি মোড অন্তর্ভুক্ত রয়েছে।SAEF টিএফটি এলসিডি ডিসপ্লে বিভিন্ন রেজোলিউশনে পাওয়া যায় এবং টচ স্ক্রিনটি প্রতিরোধমূলক এবং প্রজেক্ট ক্যাপাসিটিভ (পিসিএপি টাচ স্ক্রিন) প্রযুক্তিতে বিকল্পআমাদের অনেক টিএফটি ডিসপ্লে মডিউলের মধ্যে এমসিইউ, আরজিবি, টিটিএল, এলভিডিএস এবং এমআইপিআই ডিএসআই সহ একাধিক ইন্টারফেস রয়েছে।SAEF TFT মডিউলগুলি শিল্প নিয়ন্ত্রণ সহ বেশ কয়েকটি অ্যাপ্লিকেশনের জন্য উপযুক্ত, কফি মেশিন, চিকিৎসা সরঞ্জাম, পিওএস সিস্টেম, অটোমেশন, জিপিএস নেভিগেটর, সাদা পণ্য, শক্তি নিয়ন্ত্রণ, টেলিযোগাযোগ, চিকিৎসা সরঞ্জাম ইত্যাদি।
কেন আমাদের বেছে নিন
1আমরা এলসিডি ডিসপ্লে কাস্টম সমাধান প্রদান
আপনার পণ্যটির কি বিশেষ অ্যাপ্লিকেশন প্রয়োজনীয়তা, বৈদ্যুতিক স্পেসিফিকেশন, অপটিক্যাল স্পেসিফিকেশন, স্পর্শ বৈশিষ্ট্য, বা যান্ত্রিক মাত্রা রয়েছে যা কাস্টমাইজড ডিসপ্লে প্রয়োজন?SAEF আপনার কাস্টম LCD প্রয়োজনীয়তা পূরণ করতে পারেন.
2. টাচ স্ক্রিন এবং ডিসপ্লে জন্য মোট সমাধান
আপনি কি টাচ স্ক্রিন এবং ডিসপ্লে স্ক্রিন একত্রিত করার বিষয়ে উদ্বিগ্ন?এসএইএফ বায়ু ও অপটিক্যাল বন্ডিং পরিষেবা সহ রেসিসিভ এবং ক্যাপাসিটিভ মাল্টি-টচ সমাধান সহ কাস্টম এবং স্ট্যান্ডার্ড টাচ স্ক্রিন সরবরাহ করতে পারে.
3. গুণমান নির্ভরযোগ্যতার প্রতিশ্রুতি
SAEF ISO9001: 2015 এবং ISO14000 দ্বারা যোগ্যতা অর্জন করেছে, যা বিশ্বব্যাপী বাজারে RoHS, REACH এবং অন্যান্য পরিবেশগত নিয়ম পূরণ করে। আমরা উত্পাদন IQC,PQC এবং OQC পরিচালনার মাধ্যমে গুণমান নিশ্চিত করি,নির্ভরযোগ্যতা এবং বয়স পরীক্ষা.
4. দীর্ঘমেয়াদী সরবরাহ
সাধারণ পরিস্থিতিতে, আমরা যেসব পণ্যের প্রস্তাব দিচ্ছি সেগুলো পাঁচ বছরের বেশি সময় ধরে সরবরাহ করা যেতে পারে।আমরা আপনার দীর্ঘমেয়াদী সরবরাহের চাহিদা নিশ্চিত করার জন্য অগ্রিম বিকল্প পরিকল্পনা করব.
