পণ্যের বিবরণ:
|
| পণ্য: | 1.77 ইঞ্চি TFT ডিসপ্লে | টাচ স্ক্রিন: | ঐচ্ছিক |
|---|---|---|---|
| রেজোলিউশন: | 128x160 | কভার গ্লাস মাত্রা: | কাস্টমাইজযোগ্য |
| দেখার দিক: | 12:00 | ইন্টারফেস: | এমপিইউ ৮ বিট |
| পিন নাম্বার: | 20 পিন | সংযোগ: | সোল্ডারিং |
| সারফেস লুমিনেন্স: | 250 cd/m2 | LED লাইফটাইম: | 40,000 ঘন্টা |
| অপারেটিং টেম্প।: | -20°C থেকে +70°C | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 128x160 ডট টিএফটি ডিসপ্লে,এমপিইউ ইন্টারফেস ১.৭৭ ইঞ্চি টিএফটি ডিসপ্লে,1.৭৭ ইঞ্চি টিএফটি ডিসপ্লে প্রস্তুতকারক |
||
1.77 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে 8-বিট এমপিইউ ইন্টারফেস পণ্যের বর্ণনা
পণ্যের দ্রুত পর্যালোচনা
বর্ণনা
SF-TS177H-8784A-N হল একটি 1.77 ইঞ্চি পোর্ট্রেট মোড টিএফটি এলসিডি মডিউল 128x160 ডট রেজোলিউশন সহ। এটি এমপিইউ 8 বিট ইন্টারফেস সমর্থন করে, বহুল ব্যবহৃত হ্যান্ডহেল্ড ডিভাইস, মেডিকেল ডিভাইস,এবং কিছু অন্যান্য ছোট আকারের ভোক্তা ইলেকট্রনিক্সএই টিএফটি এলসিডি মডিউলটি আইএলআই 9163 ভি আইসি (এসটি 7735 আইসির সাথে সামঞ্জস্যপূর্ণ) এর সাথে অন্তর্নির্মিত। অ্যানালগ (ভিসিসি) এর জন্য সরবরাহের ভোল্টেজ 2.6 ভি থেকে 3.3 ভি, সাধারণ মান 2.8 ভি।এই মডিউলটিতে অ্যান্টি-গ্লেয়ার প্যানেল রয়েছে।, দৃষ্টিভঙ্গি দিক 12 ঘন্টা, ধূসর স্কেল বিপরীত 6 ঘন্টা.
SF-TS177H-8784A-N মডিউলটি একটি পোর্ট্রেট মোড TFT-LCD এবং এটি প্রতিরোধী টাচ স্ক্রিন বিকল্পের জন্যও উপলব্ধ যার পার্ট নং SF-TS177H-8784A-T। কাজের তাপমাত্রা -20 °C থেকে +70 °C;এর সঞ্চয় তাপমাত্রা -৩০°সি থেকে +৮০°সি পর্যন্ত.
1.77 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে 8-বিট এমপিইউ ইন্টারফেস পণ্যের অঙ্কন
পিন বর্ণনা
| না। | পিন নাম | I/O | বর্ণনা |
| 1 | LED- | ও | LED ক্যাথোড |
| 2 | LED+ | ও | LED অ্যানোড |
| 3 | জিএনডি | আমি | মাটি |
| 4 | ভিডিডি | আমি | পাওয়ার সাপ্লাই 2.8V ভোল্টেজ |
| 5 | এন সি | - | উন্মুক্ত রাখুন |
| 6 | এন সি | - | উন্মুক্ত রাখুন |
| 7 | সি এস | আমি | চিপ নির্বাচন সংকেতের জন্য ইনপুট পিন |
| 8 | রিসেট | আমি | এলসিএম রিসেট ইনপুট সিগন্যাল |
| 9 | এস এস | আমি | সিগন্যাল নির্বাচন করুন |
| 10 | /ডব্লিউআর | আমি | স্ট্রোব সংকেত ইনপুট পিন লিখুন |
| 11 | /RD | আমি | স্ট্রোব সংকেত ইনপুট পিন পড়ুন |
| ১২-১৯ | DB7-DBO | I/O | প্রদর্শন তথ্য I/O |
| 20 | জিএনডি | আমি | মাটি |
| পয়েন্ট | প্রতীক | মূল্য | ইউনিট |
| লজিকের জন্য পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | 1.6~3.3 | V |
| ইনপুট ভোল্টেজ | ভিন | ভিডিডি+০।3 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | - ২০ থেকে ৭০ | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটিজি | - ৩০ থেকে ৮০ | °C |
DC বৈশিষ্ট্য (VDD=2.8V,Ta=25°C)
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | পরীক্ষার অবস্থা |
| অপারেটিং ভোল্টেজ | ভিডিডি | 2.6 | 2.8 | 3.3 | V | - |
| সরবরাহের স্রোত | আইডিডি | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| ইনপুট ভোল্টেজ | এইচআইভি | 0.8VDD | - | ভিডিডি | V | - |
| ভিআইএল | 0 | - | 0.2VDD | V | ||
| ইনপুট ফুটো বর্তমান | আইআইএল | - এক।0 | - | 1.0 | mA | VIN=VDD বা VSS |
ব্যাকলাইট বৈদ্যুতিক-অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট |
পরীক্ষা শর্ত |
নোট |
| সরবরাহ ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V | যদি=৪০ mA | - |
| সরবরাহ বর্তমান | যদি | - | 40 | - | mA | - | - |
| বিপরীত ভোল্টেজ | ভিআর | - | - | 5 | V | - | |
| শক্তি অপচয় | Pd | - | 288 | - | এম ডাব্লু | - | |
| এলসিএমের জন্য আলোকসজ্জা তীব্রতা |
- |
- | 250 | - | Cd/m2 | If=40mA | - |
| LCM এর জন্য অভিন্নতা | - | 80 | - | - | % | যদি=৪০ mA | - |
| ব্যাকলাইট রঙ | সাদা | ||||||
অপটিক্যাল বৈশিষ্ট্য
| না, না। | আইটিএম | প্রতীক | শর্ত | স্পেসিফিকেশন | ইউনিট | নোট | |||
| মিনিট | প্রকার | ম্যাক্স | |||||||
| 1 | প্রতিক্রিয়া সময় | Tr+Tf | ২৫°সি | - | 6 | - | মিসেস | ১) ২) | |
| 2 | ট্রান্সমিট্যান্স (পিএল সহ) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | কন্ট্রাস্ট রেট | সিআর |
θ=0, স্বাভাবিক দেখার কোণ |
- | 500 | - | - | (১) (৩) | |
| 4 |
দেখা কোণ
|
ওহ. | θR | CR>10 | - | 60 | - | ডিগ | - |
| θL | - | 60 | - | ||||||
| ভের। | Θ+ | - | 60 | - | |||||
| ৎ- | - | 45 | - | ||||||

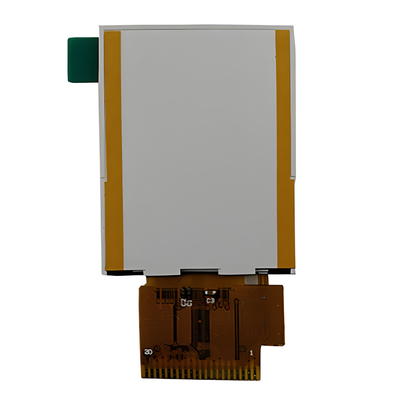

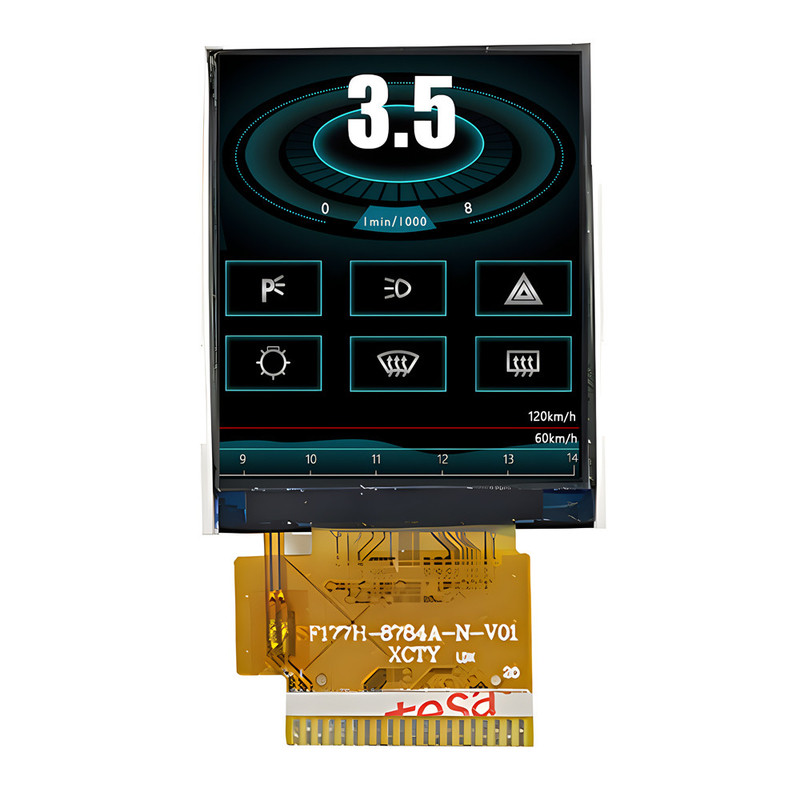

1.77 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে 8-বিট এমপিইউ ইন্টারফেস পণ্যের চিত্র
