পণ্যের বিবরণ:
|
| পণ্য: | ৪ ইঞ্চি টিএফটি এলসিডি টাচ স্ক্রিন | টাচ স্ক্রিন: | প্রতিরোধী স্পর্শ প্যানেল (RTP) |
|---|---|---|---|
| রেজোলিউশন: | 480x800 | দেখার দিক: | 1 ২টা বাজে |
| ড্রাইভার আইসি: | ILI9806E | পিন নাম্বার: | ৫১টি পিন |
| সংযোগ: | প্লাগিং | সারফেস লুমিনেন্স: | 300 cd/m2 (nits) |
| ইন্টারফেস: | আরজিবি | LED লাইফটাইম: | 40,000 ঘন্টা |
| অপারেটিং টেম্প।: | -20℃ থেকে +70℃ | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | রেসিসিভ টাচস্ক্রিন টিএফটি এলসিডি ডিসপ্লে,আরজিবি ইন্টারফেস টিএফটি এলসিডি ডিসপ্লে |
||
৪৮০x৮০০ ৪" রেসিসিভ টাচস্ক্রিন টিএফটি ডিসপ্লে
পার্ট নম্বরঃ SF-TC397H-8783A-T
SF-TC397H-8783A-T একটি 4 ইঞ্চি TFT-LCD মডিউল। এটি একটি TFT-LCD প্যানেল, ড্রাইভার আইসি, FPC, একটি ব্যাক লাইট ইউনিট নিয়ে গঠিত। 4 "ডিসপ্লে এলাকায় 480 এক্স ((RGB) এক্স 800 পিক্সেল রয়েছে এবং 262K রং পর্যন্ত প্রদর্শন করতে পারে।এই পণ্যটি RoHS পরিবেশগত মানদণ্ড মেনে চলে.
এই গ্রাফিক টিএফটি ডিসপ্লে মডিউলটি একটি ৩.৯৭ ইঞ্চি ব্যাসার্ধ, পূর্ণ রঙের টিএফটি। এই টিএফটি এলসিডি কম শক্তির, একটি সাদা এলইডি ব্যাকলাইট ব্যবহার করে,এবং একটি ইন্টিগ্রেটেড প্রতিরোধী টাচ-স্ক্রিন আছে যার সংযোগটি ডিসপ্লের জন্য প্রধান TAB সংযোগকারী থেকে বেরিয়ে আসে. এই এলসিডি টিএফটি-তে একটি অন্তর্নির্মিত কন্ট্রোলার এবং 2.8v একক ভোল্টেজ সরবরাহ এবং লজিকের জন্য রয়েছে। এটি একটি আরজিবি ইন্টারফেস ব্যবহার করে, যা ডিসপ্লেতে সংযোগের মাধ্যমে নির্দিষ্ট করা হয়।
এই মডিউলটি দেখতে দারুণ লাগছে! সমস্ত তথ্য পূর্ণ রঙের প্রদর্শন করে। এটি ব্যাপকভাবে কফি মেশিন, মাইক্রোওয়েভ ওভেন, স্ক্যানার, হোম অটোমেশন, অ্যাক্সেস কন্ট্রোল সিস্টেম, পর্যবেক্ষণ সরঞ্জাম,বিশ্লেষকনিরাপত্তা ব্যবস্থা, বাগানের সেচ ব্যবস্থা ইত্যাদি।
বৈশিষ্ট্য
| পণ্যঃ | ৪ ইঞ্চি টিএফটি এলসিডি টাচ স্ক্রিন |
| রেজল্যুশন: | ৪৮০x৮০০ |
| ইন্টারফেসঃ | আরজিবি |
| ড্রাইভার আইসিঃ | ILI9806E |
| সংযোগঃ | প্লাগিং |
| অপারেটিং টেম্পঃ | -20°C থেকে +70°C |
| টাচ স্ক্রিনঃ | প্রতিরোধী টাচ প্যানেল (RTP) |
| দেখার দিকঃ | ১২টা |
| পিন নম্বরঃ | ৫১ পিন |
| পৃষ্ঠের উজ্জ্বলতাঃ | ৩০০ সিডি/মি২ (নিট) |
| এলইডি লাইফটাইমঃ | 40,000 ঘন্টা |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
480x800 4" রেসিসিভ টাচস্ক্রিন টিএফটি ডিসপ্লে প্রোডাক্ট ডিজাইন
পিন বর্ণনা
| না। | পিন নাম | I/O | বর্ণনা |
| 1 | LEDK | ও | LED ক্যাথোড |
| 2 | LEDA | ও | LED অ্যানোড |
| 3 | ইউ ইউ | আমি | টাচ প্যানেল ইনপুট সংকেত |
| 4 | এক্সএল | আমি | টাচ প্যানেল ইনপুট সংকেত |
| 5 | YD | আমি | টাচ প্যানেল ইনপুট সংকেত |
| 6 | এক্সআর | আমি | টাচ প্যানেল ইনপুট সংকেত |
| 7 | জিএনডি | আমি | মাটি |
| 8 | ভিসিআই | আমি | পাওয়ার সাপ্লাই 2.8V ভোল্টেজ |
| 9 | এন সি | - | খুলুন |
| 10 | আইওভিসিসি | আমি | পাওয়ার সাপ্লাই 1.8V ভোল্টেজ |
| 11 | টিই | আমি | ছিঁড়ে ফেলা প্রভাব আউটপুট |
| 12 | এসডিও | - | এসপিআই ইন্টারফেস ইনপুট/আউটপুট পিন |
| 13 | এসডিআই | আমি | এসপিআই ইন্টারফেস ইনপুট/আউটপুট পিন |
| 14 | ডব্লিউআর/এসসিএল | - | এসপিআই ঘড়ির সংকেত |
| 15 | সিএসএক্স | আমি | চিপ নির্বাচন সংকেতের জন্য ইনপুট পিন |
| 16 | RESX | আমি | এলসিএম রিসেট ইনপুট সিগন্যাল |
| ১৭-৪০ | DB23-DB0 | I/O | প্রদর্শন তথ্য I/O |
| 41 | সক্ষম | আমি | RGB I/F মোডে ডেটা অ্যাক্টিভ সিগন্যাল। |
| 42 | DOTCLK | আমি | প্রতিটি তারিখের নমুনা জন্য ঘড়ি সংকেত |
| 43 | HSYNC | আমি | অনুভূমিক সিঙ্ক্রোনাইজিং সংকেত |
| 44 | VSYNC | আমি | উল্লম্ব সমন্বয় সংকেত |
| 45 | LEDPWM | আমি | এই পিনটি বহিরাগত LED ড্রাইভারের সাথে সংযুক্ত। |
| 46 | LWDON | আমি | বাহ্যিক এলইডি ব্যাকলাইট নিয়ন্ত্রণ চালু/বন্ধ করার জন্য ব্যবহৃত হয়। |
| 47 | এন সি | - | খুলুন |
| 48 | এন সি | - | খুলুন |
| 49 | আই এম ও | আমি | ইন্টারফেস মোড নির্বাচন করুন |
| 50 | আইএম১ | আমি | ইন্টারফেস মোড নির্বাচন করুন |
| 51 | জিএনডি | আমি | মাটি |
সর্বোচ্চ পরম সীমা
| পয়েন্ট | প্রতীক | মূল্য | ইউনিট |
| লজিকের জন্য পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | 0.৩-৪।6 | V |
| ইনপুট ভোল্টেজ | ভিন | ভিডিডি+০।3 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | - ২০ থেকে ৭০ | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটিজি | - ৩০ থেকে ৮০ | °C |
ডিসি বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | পরীক্ষার অবস্থা |
| অপারেটিং ভোল্টেজ | ভিডিডি | 2.6 | 2.8 | 3.3 | V | - |
| সরবরাহের স্রোত | আইডিডি | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| ইনপুট ভোল্টেজ | এইচআইভি | 0.8VDD | - | ভিডিডি | V | - |
| ভিআইএল | 0 | - | 0.2VDD | V | ||
| ইনপুট ফুটো বর্তমান | আইআইএল | - এক।0 | - | 1.0 | mA | VIN=VDD বা VSS |
ব্যাকলাইট বৈদ্যুতিক-অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট |
পরীক্ষা শর্ত |
নোট |
| সরবরাহ ভোল্টেজ | Vf | 25.6 | V | যদি= ২০ এমএ | - | ||
| সরবরাহ বর্তমান | যদি | - | 20 | - | mA | - | - |
| বিপরীত ভোল্টেজ | ভিআর | - | - | 5 | V | - | |
| শক্তি অপচয় | Pd | - | 512 | - | এম ডাব্লু | - | |
| এলসিএমের জন্য আলোকসজ্জা তীব্রতা |
- |
300 | - | Cd/m2 | যদি= 20mA | - | |
| LCM এর জন্য অভিন্নতা | - | 80 | - | - | % | যদি= ২০ এমএ | - |
| ব্যাকলাইট রঙ | সাদা | ||||||
অপটিক্যাল বৈশিষ্ট্য
| না, না। | আইটিএম | প্রতীক | শর্ত | স্পেসিফিকেশন | ইউনিট | নোট | |||
| মিনিট | প্রকার | ম্যাক্স | |||||||
| 1 | প্রতিক্রিয়া সময় | Tr+Tf | ২৫°সি | - | 19 | - | মিসেস | ১) ২) | |
| 2 | ট্রান্সমিট্যান্স (পিএল সহ) | T ((%) | - | - | 4.14 | - | - | - | |
| 3 | কন্ট্রাস্ট রেট | সিআর |
θ=0, স্বাভাবিক দেখার কোণ |
720 | 900 | - | - | (১) (৩) | |
| 4 |
দেখা কোণ
|
ওহ. | θR | CR>10 | 70 | - | ডিগ | - | |
| θL | 70 | - | |||||||
| ভের। | Θ+ | 70 | - | ||||||
| ৎ- | 60 | - | |||||||

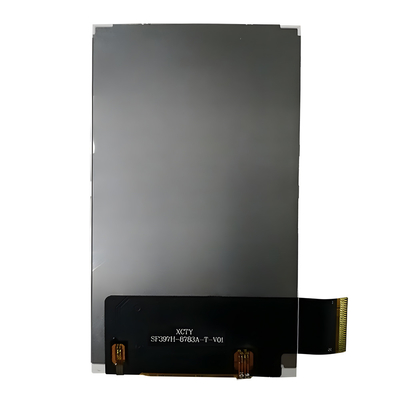

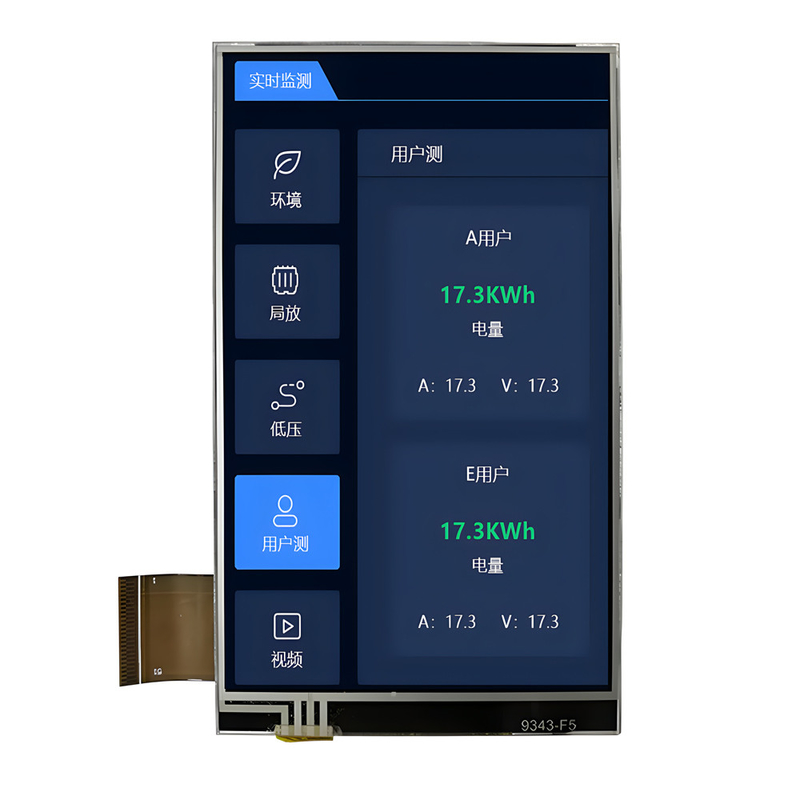

৪৮০x৮০০ ডট ৪" রেসিসিভ টাচস্ক্রিন টিএফটি ডিসপ্লে প্রোডাক্ট ইমেজ
