পণ্যের বিবরণ:
|
| পণ্য: | 2.8 ইঞ্চি গোলাকার টিএফটি ডিসপ্লে | রেজোলিউশন: | 480 (RGB) x 480 ডট |
|---|---|---|---|
| টাচ স্ক্রিন: | ক্যাপাসিটিভ টাচস্ক্রিন (CTP) | দেখার দিক: | IPS সম্পূর্ণ দেখার কোণ |
| ড্রাইভার আইসি: | এস সি ৭৭০১ এস | পিন নাম্বার: | 30 পিন |
| সংযোগ: | জিআইএফ | সারফেস লুমিনেন্স: | 250 cd/m2 (nits) |
| ইন্টারফেস: | RGB 18 বিট | LED লাইফটাইম: | 40,000 ঘন্টা |
| শীর্ষ:: | -20°C থেকে +70°C | রূপরেখার মাত্রা: | 86.7(W)×86.7(H)×4.19(T) মিমি |
| সক্রিয়: | 70.13 ((W) x70.13 ((H) মিমি | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 480x480 টিএফটি এলসিডি ডিসপ্লে,2.৮ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে |
||
2.8 ইঞ্চি ক্যাপাসিটিভ টাচস্ক্রিন গোলাকার টিএফটি মোল্ড বর্ণনা
এই পণ্যটি নিম্ন ইনপুট ভোল্টেজের বৈশিষ্ট্যযুক্ত, ভিডিডিঃ ২.৭ ~ ৩.৬ ভি। আইপিএস প্রযুক্তির ব্যবহারের কারণে, পণ্যটির যে কোনও দিক থেকে ৮০ ডিগ্রি দেখার কোণ রয়েছে।পণ্যটি CPU ইন্টারফেস হিসাবে RGB 18BIT মান ব্যবহার করে এবং একটি অভ্যন্তরীণ শক্তি সার্কিট দিয়ে সজ্জিত করা হয়এই পণ্যটি ক্যাপাসিটিভ টাচ স্ক্রিন (সিটিপি) দিয়ে ডিজাইন করা হয়েছে, যা ব্যবহার করা আরও সুবিধাজনক এবং ব্যবহারকারীদের একটি খুব ভাল অভিজ্ঞতা প্রদান করে।
| সাধারণ তথ্য | স্পেসিফিকেশন | ইউনিট |
| প্রধান প্যানেল | ||
| প্রদর্শন এলাকা ((AA) | 70.128 ((H) *70.128 ((V) (2.8 ইঞ্চি) | মিমি |
| ড্রাইভার উপাদান | a-Si TFT সক্রিয় ম্যাট্রিক্স | - |
| রং প্রদর্শন করুন | 16.7M | রঙ |
| পিক্সেলের সংখ্যা | 480 ((RGB) *480 | বিন্দু |
| পিক্সেল বিন্যাস | আরজিবি উল্লম্ব স্ট্রিপ | - |
| পিক্সেল পিচ | 0.180 ((H) *0.180 ((V) | মিমি |
| দেখার কোণ | সব | ঘন্টা |
| ড্রাইভ আইসি | ST7701S | - |
| রঙ পিক্সেল বিন্যাস | আরজিবি উল্লম্ব স্ট্রিপ | |
| প্রদর্শন মোড | ট্রান্সমিসিভ/ সাধারণত কালো | - |
| অপারেটিং তাপমাত্রা | -২০+৭০ | °C |
| সংরক্ষণের তাপমাত্রা | -৩০+৮০ | °C |
যান্ত্রিক তথ্য
| পয়েন্ট | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | নোট | |
| মডিউলের আকার | অনুভূমিক ((H) | - | 86.7 | - | মিমি | -০.1 |
| উল্লম্ব ((V) | - | 86.7 | - | মিমি | -০.1 | |
| গভীরতা ((D) | - | 4.19 | - | মিমি | ±0.3 | |
| ওজন | - | টিবিডি | - | জি | - | |
2.8 ইঞ্চি 480x480 গোলাকার টিএফটি এলসিডি ডিসপ্লে মডিউল
পিন বর্ণনা
| পিন নং। | প্রতীক | স্তর | ফাংশন |
| 1 | LEDA | এইচ | ব্যাকলাইট+ |
| 2 | LEDK1 | এল | ব্যাকলাইট- |
| 3 | LEDK2 | এল | ব্যাকলাইট- |
| 4 | LEDK3 | এল | ব্যাকলাইট- |
| 5 | LEDK4 | এল | ব্যাকলাইট- |
| 6 | ভিডিডি ২.৮ ভোল্ট | এইচ | পাওয়ার সাপ্লাই (২.৫-৩.৩ ভোল্ট) |
| 7 | আইওভিসিসি১.৮ ভোল্ট | এইচ | পাওয়ার সাপ্লাই (১.৬৫-৩.৩ ভোল্ট) |
| 8 | LCM RST | H/L | এলসিএম হার্ডওয়্যার রিসেট পিন |
| 9 | টিই | H/L | ছিঁড়ে ফেলা প্রভাব আউটপুট |
| 10 | পিডব্লিউএম | H/L | ব্যাকলাইট চালু/বন্ধ কন্ট্রোল পিন |
| 11 | জিএনডি | এল | মাটি |
| 12 | D0P | H/L | HSSI_D0+ হল ডিফারেনশিয়াল ডেটা সিগন্যাল লাইন। |
| 13 | D0N | H/L | HSSI_D0- হল ডিফারেনশিয়াল ডেটা সিগন্যাল লাইন। |
| 14 | জিএনডি | এল | মাটি |
| 15 | ডি১পি | H/L | HSSI_D1+ হল ডিফারেনশিয়াল ডেটা সিগন্যাল লাইন। |
| 16 | D1N | H/L | HSSI_D1- ডিফারেনশিয়াল ডেটা সিগন্যাল লাইন। |
| 17 | জিএনডি | এল | মাটি |
| 18 | সিপি | H/L | HSSI_CLK+ হচ্ছে ডিফারেনশিয়াল ডেটা সিগন্যাল লাইন। |
| 19 | সিএন | H/L | HSSI_CLK- হল ডিফারেনশিয়াল ডেটা সিগন্যাল লাইন। |
| 20 | জিএনডি | এল | মাটি |
| 21 | এন সি | এন সি | |
| 22 | জিএনডি | এল | মাটি |
| 23 | এন সি | এন সি | |
| 24 | জিএনডি | এল | মাটি |
| 25 | TP-INT | H/L | বিচ্ছিন্ন পিন |
| 26 | টিপি-এসডিএ | H/L | সিরিয়াল ডেটা ইনপুট পিন |
| 27 | টিপি-এসসিএল | H/L | সিরিয়াল ঘড়ি ইনপুট |
| 28 | TP-REST | H/L | টিপি হার্ডওয়্যার রিসেট পিন |
| 29 | টিপি-ভিসিসি | H/L | পাওয়ার সাপ্লাই 2.8V |
| 30 | জিএনডি | এল | মাটি |
পরম সর্বোচ্চ রেটিং
|
পয়েন্ট |
প্রতীক |
মূল্যবোধ |
ইউনিট |
|
| মিনিট | ম্যাক্স. | |||
| লজিক সার্কিটের জন্য সরবরাহ ভোল্টেজ | আইওভিসিসি | -০.3 | 4.6 | V |
| অ্যানালগ সার্কিটের জন্য সরবরাহ ভোল্টেজ | ভিসিআই | -০.3 | 4.6 | V |
ডিসি ইলেকট্রিক বৈশিষ্ট্য
|
পয়েন্ট |
প্রতীক |
মূল্যবোধ |
ইউনিট |
মন্তব্য |
||
| মিনিট | প্রকার | ম্যাক্স. | ||||
| পাওয়ার সাপ্লাই | ভিসিসি | 2.7 | 2.8 | 3.3 | V | |
| স্বাভাবিক মোড বর্তমান খরচ | আইসিসি | - | - | 55 | mA | ভিসিসি=২.৮ ভোল্ট |
| TFT গেট ON ভোল্টেজ | ভিএইচএইচ | 11.5 | 12 | 16 | V | |
| টিএফটি গেট অফ ভোল্টেজ | ভিজিএল | -৮ | -১২ | -১২ | V | |
ব্যাকলাইট ইউনিটের বৈশিষ্ট্য
|
পয়েন্ট |
প্রতীক |
মূল্যবোধ |
ইউনিট |
মন্তব্য |
||
| মিনিট | প্রকার | ম্যাক্স. | ||||
| ফরোয়ার্ড এফাইড ভোল্টেজ | Vf | 2.7 | - | 3.3 | V | |
| ফরোয়ার্ড সরবরাহ বর্তমান | যদি | - | 80 | - | mA | |
| এলসিএম লুমিন্যান্স | এলভি | 220 | 250 | - | cd/m2 | IB=80mA |
| অভিন্নতা | / | 80 | % | - | ||

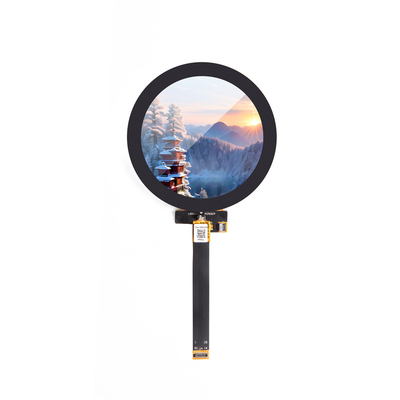

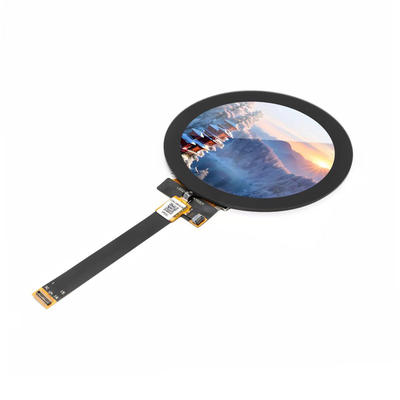

2.8 ইঞ্চি 480x480 গোলাকার টিএফটি এলসিডি ডিসপ্লে মডিউল পণ্যের চিত্র
নির্ভরযোগ্যতা পরীক্ষা
|
পরীক্ষার আইটেম |
পরীক্ষার অবস্থা
|
পরীক্ষার পর পরিদর্শন |
| উচ্চ তাপমাত্রা অপারেশন | ৭০ ডিগ্রি সেলসিয়াস ৯৬ ঘন্টা |
পরীক্ষা শেষ হওয়ার পর, পরীক্ষিত LCD নমুনাগুলি কার্যকরী এবং চাক্ষুষ পরিদর্শন করার আগে 2-4 ঘন্টা বা তার বেশি সময় ধরে একটি স্বাভাবিক অভ্যন্তরীণ তাপমাত্রা এবং আর্দ্রতার পরিবেশে স্থাপন করা উচিত।নমুনার নিম্নলিখিত ত্রুটি থাকতে পারে নাঃ: 2. প্রতিটি পরীক্ষিত মডিউল শুধুমাত্র পরীক্ষার প্রকল্পের এক জন্য ব্যবহার করা যেতে পারে |
| নিম্ন তাপমাত্রা অপারেশন | -২০ ডিগ্রি সেলসিয়াস ৯৬ ঘন্টা | |
| উচ্চ তাপমাত্রায় সঞ্চয় | ৯৬ ঘন্টা ধরে ৮০ ডিগ্রি সেলসিয়াস | |
| নিম্ন তাপমাত্রায় সঞ্চয় | -৩০ ডিগ্রি সেলসিয়াস ৯৬ ঘন্টা | |
| উচ্চ তাপমাত্রা অপারেশন আর্দ্রতা অপারেশন | 60°C, 90%RH 72 ঘন্টা | |
| তাপীয় শক | -১০°সি (৩০ মিনিট) ~+২৫°সি (৫ মিনিট) ~ +৬০°সি (৩০ মিনিট) ১০টি চক্রের জন্য | |
| কম্পন পরীক্ষা (কোনও অপারেশন নেই) |
ফ্রিকোয়েন্সিঃ ১০-৫৫ হার্জ1.0 মিমি স্কেপ সময়ঃ 11 মিনিট পরীক্ষার সময়কালঃ X, Y, Z এর প্রতিটি দিকের জন্য 6 টি চক্র |
|
|
স্ট্যাটিক বিদ্যুৎ পরীক্ষা |
স্পর্শ ±4KV, বায়ু স্পর্শ ±8KV |
