পণ্যের বিবরণ:
|
| কীওয়ার্ড: | 7 ইঞ্চি LVDS TFT LCD | টাচ স্ক্রিন: | ছাড়া |
|---|---|---|---|
| রেজোলিউশন: | 1024*600 | কভার গ্লাস: | ওডিএম |
| ইন্টারফেস: | এলভিডিএস | সারফেস লুমিনেন্স: | 1000 cd/m2 |
| LED লাইফটাইম: | 40,000 ঘন্টা | পিন নম্বর: | 20 পিন |
| নিয়ন্ত্রণ বোর্ড: | সঙ্গে | দেখার দিক: | সমস্ত দেখার কোণ |
| বিশেষভাবে তুলে ধরা: | আউটডোর TFT LCD মডিউল,1000nits TFT LCD মডিউল,৭ ইঞ্চি টিএফটি এলসিডি মডিউল |
||
আইপিএস টিএফটি এলসিডি 7 "এলভিডিএস 1000nits 1024x600 ডটস পণ্যের ভূমিকা
মডেল নং। :SFTO700SH-7168A10-N
এলভিডিএস ইন্টারফেস নিম্ন ভোল্টেজ ডিফারেনশিয়াল সিগন্যালিংকে বোঝায়।উচ্চ বিট রেটে ব্রডব্যান্ড প্রেরণের সময় উচ্চ শক্তি খরচ এবং বড় ইএমআই ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের ঘাটতিগুলি হ্রাস করার জন্য ট্রান্সমিশন প্রযুক্তি মূলত বিকাশ করা হয়েছে, যাতে এটি কার্যকরভাবে কম শব্দ এবং কম শক্তি খরচ অর্জন করতে পারে।
মডেল SFTO700SH-7168A10-N হল 7 ইঞ্চি আইপিএস ট্রান্সমিসিভ কালার অ্যাক্টিভ ম্যাট্রিক্স টিএফটি এলসিডি ডিসপ্লে যা 1024x600 ডট রেজোলিউশন সমর্থন করে। মডিউল আকার 165 ((H) × 100 ((V) × 5.7 ((D) মিমি;কার্যকর এলাকা 154.2144 ((H) ×85.92 ((V) মিমি। এই টিএফটি মনিটরটি এলভিডিএস ইন্টারফেস সমর্থন করে। অ্যান্টি-ব্রিলার ডিসপ্লে পৃষ্ঠের সাহায্যে, স্ক্রিনটি আলো প্রতিফলিত করে না এবং আরও ভাল চিত্রের গুণমান বজায় রাখে।
এলসিডির উজ্জ্বলতার মান 1000 সিডি/মি2 এবং এর বিপরীত অনুপাত (সাধারণ মান) 500:1. পাওয়ার ভোল্টেজ 3.0V থেকে 3.6V পর্যন্ত; সাধারণ মান 3.3V। এটি -30 থেকে +80 °C তাপমাত্রা পরিসীমা মধ্যে কাজ করে, স্টোরেজ তাপমাত্রা -30 থেকে +80 °C পর্যন্ত।
বৈশিষ্ট্য
|
না, না। |
পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
| 1 | প্যানেলের আকার | 7 | ইঞ্চি |
| 2 | পিক্সেল সংখ্যা | 1024 × 3 ((RGB) × 600 | পিক্সেল |
| 3 | সক্রিয় এলাকা | 154.2144 ((H) ×85.92 ((V) | মিমি |
| 4 | পিক্সেল পিচ | 0.1506 ((H) ×0.1432 ((V) | মিমি |
| 5 | রূপরেখা মাত্রা | 165 ((H) × 100 ((V) × 5.7 ((D) | মিমি |
| 6 | পিক্সেল বিন্যাস | আরজিবি - স্ট্রিপ | - |
| 7 | প্রদর্শন মোড | আইপিএস সাধারণত কালো | - |
| 8 | দিকনির্দেশনা | সবগুলো দেখার দিক | - |
| 9 | রঙ প্রদর্শন করুন | 16.7M | - |
| 10 | ইন্টারফেস | এলভিডিএস | - |
| 11 | ব্যাকলাইট | সাদা এলইডি | - |
| 12 | উজ্জ্বলতা | 1000 | cd/m2 |
| 13 | ড্রাইভ আইসি | - | - |
| 14 | অপারেশন তাপমাত্রা | -৩০ থেকে ৮০ | oC |
| 15 | সংরক্ষণ তাপমাত্রা | -৩০-৮৫ | oC |
| 16 | ওজন | ১১৬ ((টাইপ) | জি |
আইপিএস টিএফটি এলসিডি 7 "এলভিডিএস 1000nits 1024x600 ডটস পণ্যঅঙ্কন
পিন সংজ্ঞা
|
পিন না, না। |
প্রতীক | I/O | ফাংশন |
| 1 | ভিডিডি | পি | পাওয়ার সাপ্লাই VDDIN=3.3V |
| 2 | ভিডিডি | পি | পাওয়ার সাপ্লাই VDDIN=3.3V |
| 3 | LED_EN | আমি | পাওয়ার সাপ্লাই VDDIN ((3.3 ~ 5.0V) |
| 4 | জিএনডি | পি | মাটি |
| 5 | RXIN0N | আমি | 0-LVDS ডিফারেনশিয়াল ডেটা |
| 6 | RXIN0P | আমি | 0+LVDS ডিফারেনশিয়াল ডেটা |
| 7 | জিএনডি | পি | মাটি |
| 8 | RXIN1N | আমি | 1-LVDS ডিফারেনশিয়াল ডেটা |
| 9 | RXIN1P | আমি | 1+LVDS ডিফারেনশিয়াল ডেটা |
| 10 | জিএনডি | পি | মাটি |
| 11 | RXIN2N | আমি | 2-LVDS ডিফারেনশিয়াল ডেটা |
| 12 | RXIN2P | আমি | 2+LVDS ডিফারেনশিয়াল ডেটা |
| 13 | জিএনডি | পি | মাটি |
| 14 | RX_CLKN | আমি | -LVDS ডিফারেনশিয়াল ঘড়ি ইনপুট |
| 15 | RX_CLKP | আমি | +এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট |
| 16 | জিএনডি | পি | মাটি |
| 17 | RXIN3N | আমি | 3-LVDS ডিফারেনশিয়াল ঘড়ি ইনপুট |
| 18 | RXIN3P | আমি | 3+LVDS ডিফারেনশিয়াল ক্লক ইনপুট |
| 19 | পিডব্লিউএম | আমি | ব্যাকলাইট উজ্জ্বলতাঃ0.7V থেকে 1.4V DC ভোল্টেজ সংকেত প্রয়োগ করুন |
| 20 | ভিএলইডি | পি | পাওয়ার সাপ্লাই VLED=5~12V ((টাইপ) |
সাধারণ অপারেশন শর্তাবলী
| পয়েন্ট | প্রতীক | মূল্যবোধ | ইউনিট | |||
| মিনিট। | টাইপ। | ম্যাক্স. | ||||
| ডিজিটাল সাপ্লাই ভোল্টেজ | ভিডিডি | 3 | 3.3 | 3.6 | V | |
| এলইডি পাওয়ার সাপ্লাই | ভিএলইডি | 4.8 | 5 | 12 | V | |
| পাওয়ার আইসি ভোল্টেজ প্রদান করে | AVEE | -৬ | -৫ | - চারটা।5 | V | |
| এভিডিডি | 4.5 | 5.5 | 6 | V | ||
| ড্রাইভার আইসি অভ্যন্তরীণভাবে ভোল্টেজ সরবরাহ করে | ভিএইচএইচ | 9 | - | 20 | V | |
| ভিজিএল | -২০ | - | -৯ | V | ||
| ইনপুট সিগন্যাল ভোল্টেজ | নিম্ন স্তর | ভিআইএল | 0 | - | 0.3*ভিডিডি | V |
| উচ্চ পর্যায়ের | এইচআইভি | 0.7*ভিডিডি | - | ভিডিডি | V | |
অপটিক্যাল স্পেসিফিকেশন
| পয়েন্ট | প্রতীক | শর্ত | মূল্যবোধ | ইউনিট | |||
| মিনিট। | টাইপ। | ম্যাক্স. | |||||
| Viউড়ন্ত কোণ | তুমি | CR≥10 | - | 85 | - | ডিগ্রী | |
| ΘD | - | 85 | - | ||||
| ¢L | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| প্রতিক্রিয়া সময় | টন+টফ | θ=Φ =0 ° | - | 19 | 25 | এম এস | |
| স্বাভাবিক | |||||||
| দেখা | |||||||
| কোণ | |||||||
| কন্ট্রাস্ট রেসিও | সিআর | 400 | 500 | - | - | ||
| উজ্জ্বলতা | এল | 1000 | - | cd/m2 | |||
| উজ্জ্বলতা অভিন্নতা | ইউ ইউ | 70 | 75 | - | % | ||
| রঙের রঙিনতা (CIE1931) | সাদা | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| লাল | RX | - | - | - | |||
| RY | - | - | - | ||||
| সবুজ | জিএক্স | - | - | - | |||
| জিওয়াই | - | - | - | ||||
| নীল | BX | - | - | - | |||
| BY | - | - | - | ||||

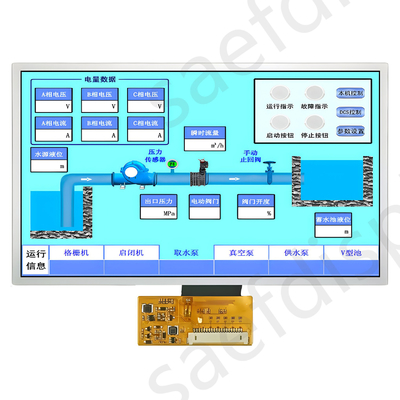

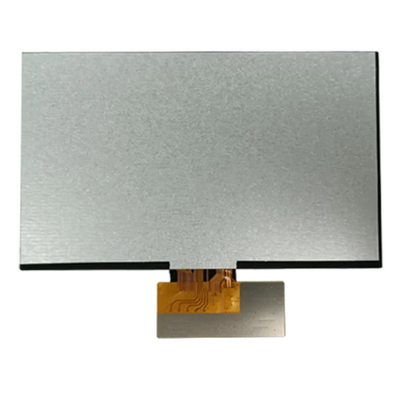

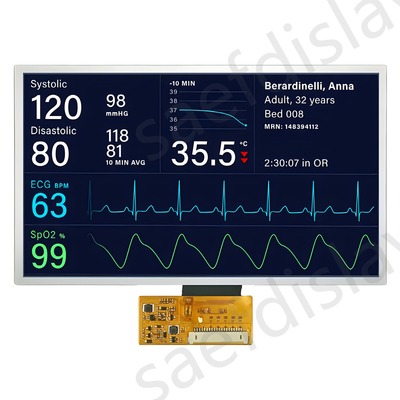

আইপিএস টিএফটি এলসিডি 7 "এলভিডিএস 1000nits 1024x600dots পণ্য Iমাগি
