পণ্যের বিবরণ:
|
পণ্য: | 1.3 ইঞ্চি IPS TFT LCD | টাচ স্ক্রিন: | ছাড়া |
---|---|---|---|
রেজোলিউশন: | 240x240 বিন্দু | কভার গ্লাস: | সঙ্গে, কাস্টমাইজযোগ্য |
দেখার দিক: | আইপিএস, বিনামূল্যে দেখার কোণ | ইন্টারফেস: | SPI ইন্টারফেস |
পিন নাম্বার: | 24 পিন | সংযোগ: | প্লাগিং |
সারফেস লুমিনেন্স: | 250 cd/m2(nits) | LED লাইফটাইম: | 40,000 ঘন্টা |
সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রোহস এন্ড রিচ সম্মত |
বিশেষভাবে তুলে ধরা: | 24 পিন Tft এলসিডি ডিসপ্লে,240x240 পিক্সেল টিএফটি এলসিডি ডিসপ্লে,1.৩ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে |

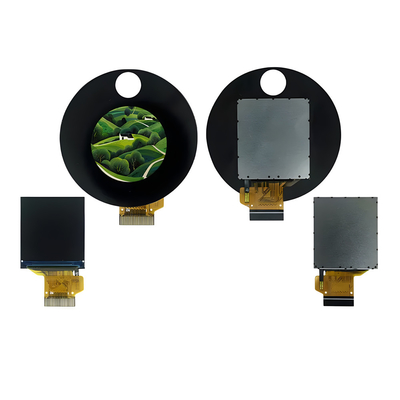

1.3 ইঞ্চি আইপিএস টিএফটি এলসিডি কভার গ্লাস সহ পণ্যের ভূমিকা
একটি কভার প্লেট হল একটি বৈদ্যুতিন ডিসপ্লে স্ক্রিনের বাইরের অংশে সংযুক্ত একটি স্বচ্ছ লেন্স, যা স্পর্শ এবং নন-স্পর্শ ডিসপ্লে স্ক্রিন উভয়ই রক্ষা করতে ব্যবহৃত হয়।মোবাইল ইন্টারনেট প্রযুক্তির বিকাশের সাথে সাথে, ভোক্তা ইলেকট্রনিক্স পণ্যগুলির দ্রুত বৃদ্ধির সময় বিনোদন সিস্টেম এবং অন্যান্য ডিভাইসের সংখ্যা উল্লেখযোগ্যভাবে বৃদ্ধি পেয়েছে,যা কার্যকরভাবে আবরণ পণ্যের বাজারের চাহিদা উল্লেখযোগ্যভাবে বৃদ্ধি করে.
স্ক্রিন ফর্মগুলির বৈচিত্র্যের সাথে সাথে, অপটিক্যাল কমপোজিট কভারগুলি তাদের পারফরম্যান্স সুবিধার কারণে স্ক্রিন কভারগুলির জন্য একটি উদীয়মান সমাধান হয়ে উঠেছে।অপটিক্যাল কম্পোজিট কভার প্লেটগুলির প্রভাব প্রতিরোধের ক্ষেত্রে চমৎকার পারফরম্যান্স রয়েছে, প্রতিফলনশীলতা, এবং transmittance, এবং ব্যবহারকারীদের দ্বারা ব্যাপকভাবে স্বাগত জানানো হয়।
SFTO130JY-7167AT হল একটি পূর্ণ রঙের বর্গক্ষেত্র TFT এলসিডি ডিসপ্লে যার ব্যাসার্ধের আকার ১.৩ ইঞ্চি এবং রেজোলিউশন ২৪০x২৪০। এই মডিউলটি এসপিআই ইন্টারফেস সমর্থন করে,এটি ব্যবহারকারীদের প্রোগ্রাম এবং ব্যবহারের জন্য খুব সুবিধাজনক করে তোলেSFTO130JY-7167AT মডেলের মডিউলের আকার ২৬.১৬x২৯.২২ মিমি এবং সক্রিয় এলাকার আকার ২৩.৪x২৩.৪ মিমি।
আইপিএস প্রযুক্তি ব্যবহার করে ব্যবহারকারীরা যে কোন দিক থেকে স্ক্রিনের প্যানোরামিক দৃশ্য এবং একটি চমৎকার ব্যবহারকারীর অভিজ্ঞতা উপভোগ করতে পারবেন।ST7789P3 নিয়ামক মডিউল মধ্যে একীভূত করা হয়, একটি লজিক পাওয়ার সাপ্লাই ভোল্টেজ পরিসীমা 3.0V থেকে 3.6V। এটি -20 °C থেকে +70 °C তাপমাত্রা পরিসীমা মধ্যে কাজ করতে পারে, এবং তার সঞ্চয় তাপমাত্রা পরিসীমা -30 °C থেকে +80 °C হয়।SFTO130JY-7167AT এর FPC ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে এবং নতুন ডিজাইন করা প্রতিরোধী টাচ স্ক্রিন (RTP) বা ক্যাপাসিটিভ টাচ স্ক্রিন দিয়ে সজ্জিত করা যেতে পারে.
বৈশিষ্ট্য
পয়েন্ট | বিষয়বস্তু |
এলসিডি আকার | 1.3 ইঞ্চি ((ডায়াগোনাল) |
প্রদর্শন মোড | সাধারণত কালো |
রেজোলিউশন | 240 ((H) RGB x 240 ((V) |
পয়েন্ট পিচ | 0.0975 (H) x 0.0975 ((V) মিমি |
সক্রিয় এলাকা | 23.4 ((H) x 23.4 (V) মিমি |
মডিউলের আকার | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) মিমি |
কভার গ্লাসের আকার | কাস্টমাইজযোগ্য |
ইন্টারফেস | এসপিআই |
ড্রাইভ আইসি | ST7789P3 |
উজ্জ্বলতা | 250 (টিওয়াইপি) সিডি/মি2 |
দিকনির্দেশনা | সমস্ত দৃশ্য |
ব্যাকলাইট | 2 সাদা এলইডি |
অপারেটিং টেম্প। | -২০°সি~ +৭০°সি |
স্টোরেজ তাপমাত্রা। | -30°C~+ 80°C |
ওজন | টিবিডি |
1.3 ইঞ্চি আইপিএস টিএফটি এলসিডি কভার গ্লাস প্রোডাক্ট ড্রয়িং সহ
বৈদ্যুতিক বৈশিষ্ট্য
প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | 1.65 | 1.৮/২।8 | 3.3 | V |
অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | 2.6 | 2.8 | 3.3 |
-- |
ইনপুট বর্তমান | আইডি |
-- |
20 |
-- |
mA |
উজ্জ্বলতা |
-- |
250 |
-- |
Cd/m2 |
ব্যাকলাইটের বৈশিষ্ট্য
পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
সামনের ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V |
সামনের স্রোত | যদি |
-- |
20 |
-- |
mA |
অপারেটিং লাইফ টাইম |
-- |
-- |
40000 |
-- |
ঘন্টা |
অপটিক্যাল বৈশিষ্ট্য
পয়েন্ট | প্রতীক | পরিমাপের শর্তাবলী | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | |
প্রতিক্রিয়া সময় | Tr+Tf | θ = 0o φ = 0o | 25°C |
- |
30 | 35 |
এম এস |
দেখার কোণ |
θ |
φ = 0o | 25°C | - | 80 | - |
ডিগ |
φ = ১৮০ ডিগ্রি | 25°C | - | 80 | - | |||
θ |
φ = ৯০ ডিগ্রি | 25°C | - | 80 | - | ||
φ = 270o | 25°C | - | 80 | - | |||
কন্ট্রাস্ট অনুপাত | সিআর | - | 25°C | 800 | - | - | |
সিআইই স্থানাঙ্ক রঙ |
সাদা | এক্স | 25°C | 0.300 | 0.302 | 0.304 |
- |
Y | 25°C | 0.323 | 0.325 | 0.327 | |||
লাল | এক্স | 25°C | 0.622 | 0.624 | 0.626 | ||
Y | 25°C | 0.327 | 0.329 | 0.331 | |||
সবুজ |
এক্স | 25°C | 0.286 | 0.288 | 0.290 | ||
Y | 25°C | 0.520 | 0.522 | 0.524 | |||
নীল |
এক্স | 25°C | 0.134 | 0.136 | 0.138 | ||
Y | 25°C | 0.135 | 0.137 | 0.139 | |||
ট্রান্সমিট্যান্স (পোলারাইজার সহ) | 4. ১৮ | 4.65 | % |

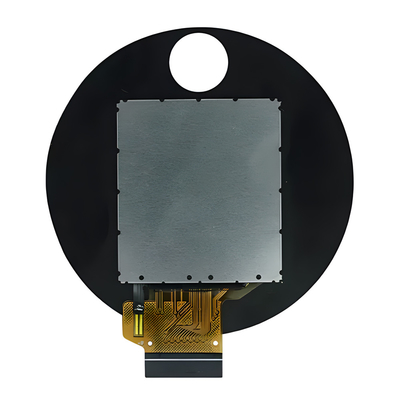

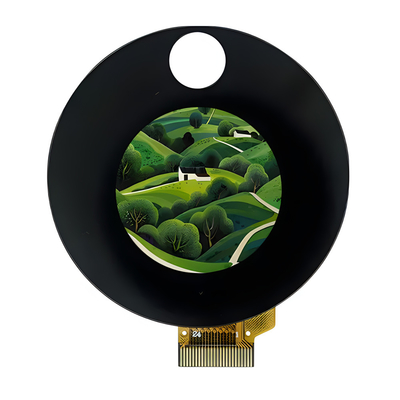

1.3 ইঞ্চি আইপিএস টিএফটি এলসিডি কভার গ্লাস পণ্য চিত্র সহ
নির্ভরযোগ্যতা পরীক্ষা
পরীক্ষার আইটেম |
পরীক্ষার অবস্থা |
পরীক্ষার পর পরিদর্শন |
উচ্চ তাপমাত্রা অপারেশন | ৯৬ ঘন্টা ধরে ৮৫ ডিগ্রি সেলসিয়াস |
পরীক্ষা শেষ হওয়ার পর, পরীক্ষিত LCD নমুনাগুলি কার্যকরী এবং চাক্ষুষ পরিদর্শন করার আগে ২-৪ ঘন্টা বা তার বেশি সময় ধরে একটি স্বাভাবিক অভ্যন্তরীণ তাপমাত্রা এবং আর্দ্রতার পরিবেশে স্থাপন করা উচিত।নমুনার নিম্নলিখিত ত্রুটি থাকতে পারে নাঃ: 2. প্রতিটি পরীক্ষিত মডিউল শুধুমাত্র পরীক্ষার প্রকল্পের এক জন্য ব্যবহার করা যেতে পারে |
নিম্ন তাপমাত্রা অপারেশন | -৩০ ডিগ্রি সেলসিয়াস ৯৬ ঘন্টা | |
উচ্চ তাপমাত্রায় সঞ্চয় | ৯৬ ঘন্টা ধরে ৮৫ ডিগ্রি সেলসিয়াস | |
নিম্ন তাপমাত্রায় সঞ্চয় | -৩০ ডিগ্রি সেলসিয়াস ৯৬ ঘন্টা | |
উচ্চ তাপমাত্রা অপারেশন আর্দ্রতা অপারেশন | 60°C, 90%RH 72 ঘন্টা | |
তাপীয় শক | -১০°C (৩০ মিনিট) ~+২৫°C (৫ মিনিট) ~ +৬০°C (৩০ মিনিট) ১০টি চক্রের জন্য | |
কম্পন পরীক্ষা (কোনও অপারেশন নেই) |
ফ্রিকোয়েন্সিঃ ১০-৫৫ হার্জ1.0 মিমি স্কেপ সময়ঃ 11 মিনিট পরীক্ষার সময়কালঃ X, Y, Z এর প্রতিটি দিকের জন্য 6 টি চক্র |
|
স্ট্যাটিক বিদ্যুৎ পরীক্ষা | স্পর্শ ±4KV, বায়ু স্পর্শ ±8KV |
