পণ্যের বিবরণ:
|
পণ্য: | 1.44 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে | রেজোলিউশন: | 128x128 বিন্দু |
---|---|---|---|
দেখার দিক: | 12:00 | ইন্টারফেস: | SPI ইন্টারফেস |
পিন নাম্বার: | ১০টি পিন | সংযোগ: | প্লাগিং |
টাচ স্ক্রিন: | ছাড়া, কাস্টমাইজযোগ্য | কভার গ্লাস: | কাস্টমাইজযোগ্য |
সারফেস লুমিনেন্স: | 300 cd/m2(nits) | LED লাইফটাইম: | 40,000 ঘন্টা |
সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রোহস এন্ড রিচ সম্মত |
বিশেষভাবে তুলে ধরা: | জিআইএফ এফপিসি সংযোগ টিএফটি এলসিডি প্রদর্শন,1.44 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে,128x128 পিক্সেল টিএফটি এলসিডি ডিসপ্লে |

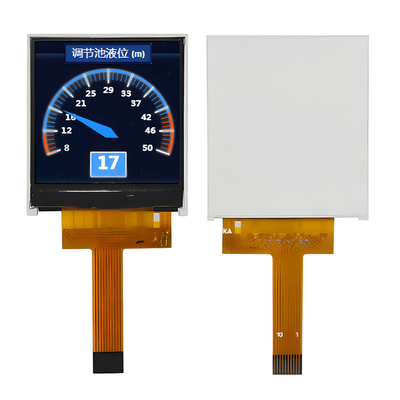

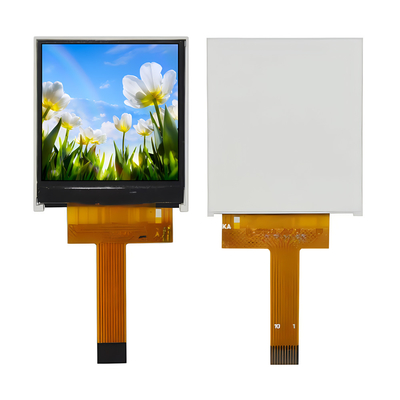

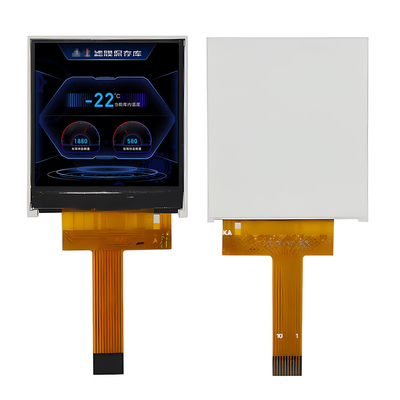

1.44 ইঞ্চি এসপিআই টিএফটি এলসিডি জিআইএফ সংযোগ পণ্যের ভূমিকা
SFTO144JY-7177ANএকটি পূর্ণ রঙের টিএফটি এলসিডি ডিসপ্লে যা 1.44 ইঞ্চি ডায়াগনাল আকার এবং 128x128 এর রেজোলিউশন সহ। এই মডিউলটি এসপিআই ইন্টারফেস সমর্থন করে, যা ব্যবহারকারীদের প্রোগ্রাম এবং ব্যবহারের জন্য এটি খুব সুবিধাজনক করে তোলে।মডিউলের আকারSFTO144JY-7177ANমডেলটি ২৯x৩৪.৪১x২.২ মিমি এবং সক্রিয় এলাকার আকার ২৫.৫x২৬.৫ মিমি।তাদের ছোট আকার সত্ত্বেও, ছোট টিএফটি এলসিডি স্ক্রিনগুলি স্মার্ট পরিধানযোগ্য ডিভাইস, যন্ত্রপাতি, ডিজিটাল ক্যামেরা, বৈদ্যুতিন ট্যাগ, যোগাযোগ ডিভাইস এবং স্মার্ট হোমগুলির মতো শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।এই ১.44 ইঞ্চি ছোট আকারের টিএফটি প্রদর্শনSFTO144JY-7177ANএসপিআই ইন্টারফেস (সিরিয়াল পেরিফেরাল ইন্টারফেস) গ্রহণ করে, যা একটি উচ্চ-গতির, পূর্ণ-ডুপ্লেক্স, সিঙ্ক্রোনিক যোগাযোগ বাস যা চিপ পিনগুলিতে কেবল চারটি লাইন দখল করে,চিপ পিন এবং পিসিবি বিন্যাসের জন্য স্থান সঞ্চয়.
ST7735 নিয়ামকটি মডিউলে সংহত করা হয়েছে, যার লজিক্যাল পাওয়ার সাপ্লাই ভোল্টেজ রেঞ্জ 3.0V থেকে 3.4V। এটি -20 °C থেকে +70 °C তাপমাত্রা পরিসরে কাজ করতে পারে,এবং এর স্টোরেজ তাপমাত্রার পরিসীমা -৩০ °C থেকে +৮০ °C.SFTO144JY-7177ANব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যায় এবং নতুন ডিজাইনের রেসিসিভ টাচ স্ক্রিন (আরটিপি) বা ক্যাপাসিটিভ টাচ স্ক্রিন দিয়ে সজ্জিত করা যায়।
বৈশিষ্ট্য
পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
প্রদর্শন মোড | সাধারণত কালো, সংক্রামক | / |
দিকনির্দেশনা | রাত ১২টা | / |
রঙ | ২৬২ কে | / |
ড্রাইভ আইসি | COG ST7735S | / |
ইন্টারফেস টাইপ | এসপিআই | / |
মাত্রিক রূপরেখা | 29.00 ((W) x 34.41 ((H) x 2.25 ((T) |
মিমি |
এলসিডি সক্রিয় এলাকা এলসিডি | 25.50 ((W) x 26.50 ((H) |
মিমি |
রেজোলিউশন | 128 RGB ((H) x 128 ((V) | পিক্সেল |
পিক্সেল পিচ | 0.198 ((W) x 0.198 ((H) |
মিমি |
1.44 ইঞ্চি এসপিআই টিএফটি এলসিডি জিআইএফ সংযোগ পণ্যঅঙ্কন
ইন্টারফেস পিন সংজ্ঞা
না. |
প্রতীক | বর্ণনা |
1 | LEDA | ব্যাকলাইট অ্যানোড |
2 | LEDK | ব্যাকলাইট ক্যাথোড |
3 | SPI4W | নিম্ন 3-লাইন SPI সক্ষম করুন। SPI উচ্চ 4-লাইন SPI সক্ষম করুন। |
4 | ভিসিসি | অ্যানালগ পাওয়ার সাপ্লাই ((2.8V-3.3V) |
5 | জিএনডি | গ্রাউন্ডিং পিন |
6 | সি এস | চিপ নির্বাচন ইনপুট পিন |
7 | রিসেট | এলসিএম রিসেট পিন |
8 | এসডিএ | এসপিআই ইন/আউট সিগন্যাল |
9 | এসসিএল | সিরিয়াল ইন্টারফেস ঘড়ি |
10 | এস এস | নির্দেশ / তথ্য নির্বাচন ইনপুট পিন |
পরম সর্বোচ্চ রেটিং
প্যারামিটার | প্রতীক | মিনিট | ম্যাক্স | ইউনিট |
লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | -০.3 | 4.6 | V |
অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | -০.3 | 4.6 | V |
অপারেটিং তাপমাত্রা | শীর্ষ | -২০ | 70 | °C |
সংরক্ষণের তাপমাত্রা | টিএসটি | -৩০ | 80 | °C |
আর্দ্রতা | RH |
-- |
৯০% ((Max60C) | RH |
বৈদ্যুতিক বৈশিষ্ট্য
প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | 1.65 | 1.৮/২।8 | 3.3 | V |
অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | 2.6 | 2.8 | 3.3 |
-- |
ইনপুট বর্তমান | আইডি |
-- |
20 |
-- |
mA |
ব্যাকলাইটের বৈশিষ্ট্য
পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | শর্ত |
সামনের ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V |
-- |
সামনের স্রোত | যদি |
-- |
20 |
-- |
mA |
-- |
অপারেটিং লাইফ টাইম |
-- |
-- |
40000 |
-- |
ঘন্টা |
পিন সংজ্ঞা
পিন |
প্রতীক |
বর্ণনা |
1 | LEDA | ব্যাকলাইটের অ্যানোড |
2 | জিএনডি | মাটি |
3 | রিসেট | এলসিএম রিসেট পিন |
4 |
ডি/সি |
পিন নির্বাচন করুন D/C= √ 1 √: তথ্য প্রদর্শন করুন। ডি/সি= ০ ০: কমান্ড ডেটা। |
5 | এসডিএ | সিরিয়াল ডেটা ইনপুট |
6 | এসসিএল | সিরিয়াল ঘড়ির পিন |
7 | ভিডিডি | অ্যানালগ পাওয়ার সাপ্লাই ((2.8V-3.3V) |
8 | সি এস |
চিপ নির্বাচন পিন ((Low) সক্রিয় করুন) |
অপটিক্যাল বৈশিষ্ট্য
পয়েন্ট | প্রতীক | শর্ত | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | নোট | |
সংক্রমণ (পোলারাইজার ছাড়া) |
T ((%) |
- |
14.8 |
16.5 |
- |
% | ||
ট্রান্সমিট্যান্স পোলারাইজার) |
T ((%) |
- |
5.4 |
6.0 |
- |
% | EWV Polarizer দিয়ে পরিমাপ, শুধুমাত্র রেফারেন্স | |
কন্ট্রাস্ট অনুপাত |
সিআর |
Θ=0 স্বাভাবিক দেখা কোণ |
640 |
800 |
- |
- |
(১) (২) EWV Polarizer দিয়ে পরিমাপ, শুধুমাত্র রেফারেন্স |
|
প্রতিক্রিয়া সময় |
বাড়ছে | TR | - | 4 | 8 |
msec |
(১) (৩) |
|
পতন | টিএফ | - | 12 | 24 | ||||
রঙের ব্যাপ্তি | S(%) | - | 53 | - | % | |||
রঙ রঙিনতা (CIE1931)
|
সাদা | Wx | 0.273 | 0.293 | 0.313 |
(১) (৪) সিএফ গ্লাস সি-লাইট |
||
ওয়াই | 0.305 | 0.325 | 0.345 | |||||
লাল | Rx | 0.616 | 0.636 | 0.656 | ||||
রাই | 0.308 | 0.328 | 0.348 | |||||
সবুজ | Gx | 0.263 | 0.283 | 0.303 | ||||
জিআই | 0.511 | 0.531 | 0.551 | |||||
নীল | Bx | 0.115 | 0.135 | 0.155 | ||||
দ্বারা | 0.114 | 0.134 | 0.154 | |||||
দেখার কোণ
|
ওহ. |
¢L |
CR>10 |
60 | 70 | - |
EWV Polarizer দিয়ে পরিমাপ, শুধুমাত্র রেফারেন্স |
|
ΘR | 60 | 70 | - | |||||
ভের। |
¢ | 60 | 70 | - | ||||
ΘD | 50 | 60 | - | |||||
অপ্টিম ভিউ দিক | ১২টা | (৫) |
স্কিম্যাটিক ডায়াগ্রাম
1.44 ইঞ্চি এসপিআই টিএফটি এলসিডি জিআইএফ সংযোগপণ্য Iমাগি
