পণ্যের বিবরণ:
|
পণ্য: | 1.৩ ইঞ্চি টিএফটি+পিসিবি | পিসিবি: | ৭ পিনের পিসিবি |
---|---|---|---|
রেজোলিউশন: | 240x240 বিন্দু | কভার গ্লাস: | কাস্টমাইজযোগ্য |
দেখার দিক: | আইপিএস বিনামূল্যে দেখার কোণ | ইন্টারফেস: | SPI ইন্টারফেস |
পিন নাম্বার: | 7 পিন | সংযোগ: | হেডার পিন |
সারফেস লুমিনেন্স: | 250 cd/m2(nits) | LED লাইফটাইম: | 40,000 ঘন্টা |
সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রোহস এন্ড রিচ সম্মত |
বিশেষভাবে তুলে ধরা: | ৭ টি হেডার পিন টিএফটি এলসিডি,1.3-ইঞ্চি আইপিএস টিএফটি এলসিডি,240x240 ডট টিএফটি এলসিডি |
1.3 ইঞ্চি এসপিআই সিরিয়াল ইন্টারফেস টিএফটি পণ্যের ভূমিকা
এসপিআই থেকে সিরিয়াল চিপ একটি মাল্টিফাংশনাল চিপ যা এসপিআই ইন্টারফেস সংকেতগুলিকে সিরিয়াল সংকেতে রূপান্তর করতে পারে, যা বাহ্যিক ডিভাইসগুলিকে সংযুক্ত করতে এবং তাদের সাথে যোগাযোগ অর্জন করতে ব্যবহার করা যেতে পারে।এসপিআই থেকে সিরিয়াল পোর্ট চিপ উচ্চ গতির সংক্রমণ সুবিধা আছে, কম শক্তি খরচ, এবং ব্যবহার সহজ, এবং যেমন কম্পিউটার হার্ডওয়্যার, গৃহস্থালী যন্ত্রপাতি, এবং শিল্প নিয়ন্ত্রণ হিসাবে অ্যাপ্লিকেশন দৃশ্যকল্প ব্যবহার করা যেতে পারে।
1.3-ইঞ্চি টিএফটি এলসিডি মডিউল খুব ভাল কাজ করে এবং সফলভাবে আমার DIY প্রকল্প সম্পন্ন করে। এটি একটি এসপিআই ইন্টারফেস আছে, তার আইসি ড্রাইভার ST7789 হয়, দুটি প্রদর্শন উপায় আছেঃঅনুভূমিক প্রদর্শন এবং উল্লম্ব প্রদর্শন, আমরা ডিসপ্লে দিক সামঞ্জস্য করতে পারেন. আপনি init উপর SPI_MODE3 সেট করতে হবে, Arduino ন্যানো, VCC 5V এবং BKL 3.3V. যদি আপনি এই এক কিনতে,পণ্যের বর্ণনায় উল্লিখিত লিঙ্কগুলি ব্যবহার করার আগে নিশ্চিত হয়ে নিন এবং তারা আপনার প্রকল্পের সাথে আপনাকে সাহায্য করবে.
এই ১.৩ ইঞ্চি এসপিআই টিএফটি এলসিডি ডিসপ্লেটি ১.৩ ইঞ্চি ব্যাসার্ধের আকার এবং ২৪০x২৪০ রেজোলিউশন সহ। এই মডিউলটি এসপিআই ইন্টারফেস সমর্থন করে, যা ব্যবহারকারীদের প্রোগ্রাম এবং ব্যবহারের জন্য এটি খুব সুবিধাজনক করে তোলে।এটি -20 °C থেকে +70 °C তাপমাত্রা পরিসীমা মধ্যে কাজ করতে পারে এবং এর সঞ্চয় তাপমাত্রা পরিসীমা -30 °C থেকে +80 °C হয়।
বৈশিষ্ট্য
পয়েন্ট |
বিষয়বস্তু |
পার্ট নম্বর | SFTM130JY-7181AN |
এলসিডি আকার | 1.3 ইঞ্চি ((ডায়াগোনাল) |
প্রদর্শন মোড | সাধারণত কালো |
রেজোলিউশন | 240 ((H) RGB x 240 ((V) |
পয়েন্ট পিচ | 0.0975 (H) x 0.0975 ((V) মিমি |
সক্রিয় এলাকা | 23.4 ((H) x 23.4 (V) মিমি |
মডিউলের আকার | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) মিমি |
রঙিন বিন্যাস | আরজিবি উল্লম্ব রেখা |
ইন্টারফেস | এসপিআই |
ড্রাইভ আইসি | ST7789 |
উজ্জ্বলতা | 250 (টিওয়াইপি) সিডি/মি2 |
দিকনির্দেশনা | সমস্ত ভিউ, আইপিএস |
ব্যাকলাইট | 2 সাদা এলইডি |
অপারেটিং টেম্প। | -২০°সি~ +৭০°সি |
স্টোরেজ তাপমাত্রা। | -30°C~+ 80°C |
ওজন | টিবিডি |
রূপরেখা
পিন সংজ্ঞা
না, না। | নাম | I/O | বর্ণনা |
1 | ভিসিসি | পি | চিপের জন্য পাওয়ার সাপ্লাই, DC 3.3-5V |
2 | জিএনডি | পি | মাটি |
3 | এসসিএল | আমি | সিরিয়াল ক্লক পিন (এসপিআই) |
4 | এসডিএ | I/O | সিরিয়াল ডেটা পিন (এসপিআই) |
5 | RES# | আমি | সিগন্যাল ইনপুট রিসেট করুন। |
6 | ডিসি | আমি | তথ্য / কমান্ড কন্ট্রোল পিন, এসপিআই পছন্দ / কমান্ড পছন্দ |
7 | বিএলকে | আমি | ব্যাকলাইট কন্ট্রোল, ডিফল্ট ভাসমান, কম স্তর বন্ধ |
ব্যাকলাইটের বৈশিষ্ট্য
পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
সামনের ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V |
সামনের স্রোত | যদি |
-- |
20 |
-- |
mA |
অপারেটিং লাইফ টাইম | -- | -- | 40000 |
-- |
ঘন্টা |
অপটিক্যাল বৈশিষ্ট্য
পয়েন্ট | প্রতীক | পরিমাপের শর্তাবলী | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | |
প্রতিক্রিয়া সময় | Tr+Tf | θ = 0o φ = 0o | ২৫ ডিগ্রি সেলসিয়াস |
- |
30 | 35 |
এম এস |
দেখার কোণ |
θ |
φ = 0o | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - |
ডিগ |
φ = ১৮০ ডিগ্রি | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - | |||
θ |
φ = ৯০ ডিগ্রি | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - | ||
φ = 270o | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - | |||
কন্ট্রাস্ট অনুপাত | সিআর | - | ২৫ ডিগ্রি সেলসিয়াস | 800 | - | - | |
সিআইই স্থানাঙ্ক রঙ | সাদা | এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.300 | 0.302 | 0.304 | - |
Y | ২৫ ডিগ্রি সেলসিয়াস | 0.323 | 0.325 | 0.327 | |||
লাল | এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.622 | 0.624 | 0.626 | ||
Y | ২৫ ডিগ্রি সেলসিয়াস | 0.327 | 0.329 | 0.331 | |||
সবুজ |
এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.286 | 0.288 | 0.290 | ||
Y | ২৫ ডিগ্রি সেলসিয়াস | 0.520 | 0.522 | 0.524 | |||
নীল |
এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.134 | 0.136 | 0.138 | ||
Y | ২৫ ডিগ্রি সেলসিয়াস | 0.135 | 0.137 | 0.139 | |||
ট্রান্সমিট্যান্স (পোলারাইজার সহ) | 4. ১৮ | 4.65 | % |

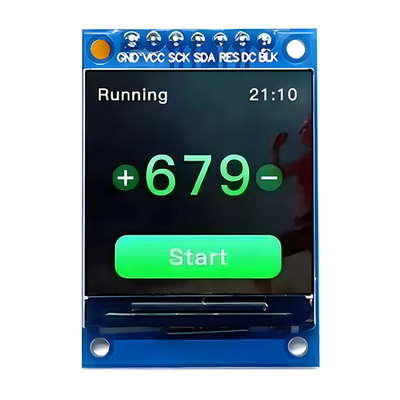

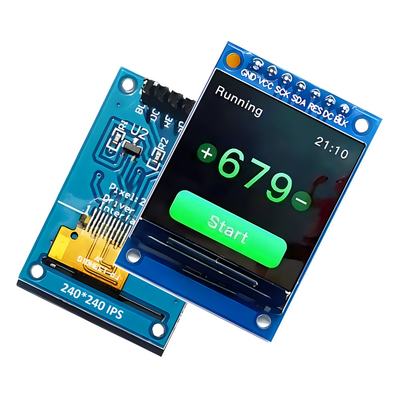

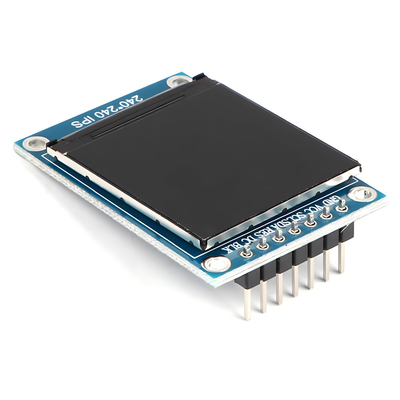

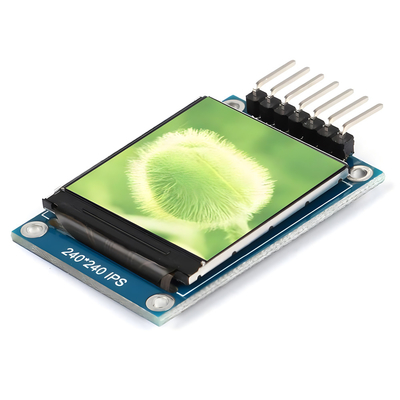

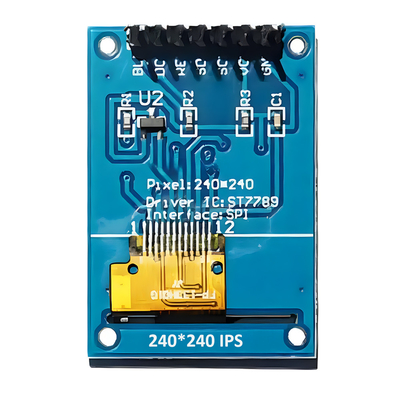

পণ্যের চিত্র
সুবিধা এবং সার্টিফিকেশন
