পণ্যের বিবরণ:
|
| পণ্য: | 6.2 ইঞ্চি TFT | রেজোলিউশন: | 1024x600 পিক্সেল |
|---|---|---|---|
| মডেল নং।: | SFTO620BH-7180AN | সারফেস লুমিনেন্স: | 1000 সিডি/মি2 (নিট) |
| টাচ স্ক্রিন: | ছাড়া | দেখার দিক: | আইপিএস, সম্পূর্ণ দেখার কোণ |
| পিন নাম্বার: | 50 পিন | সংযোগ: | জিআইএফ |
| ইন্টারফেস: | আরজিবি 24 বিট | LED লাইফটাইম: | 40,000 ঘন্টা |
| রূপরেখার মাত্রা: | 143.37(W)×87.13(H)×2.56(T) (mm) | শীর্ষ:: | -30°C থেকে +80°C |
| সক্রিয় এলাকা: | 137.47(W) x 77.23(H) (mm) | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 6.২ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে,১০২৪*৬০০ টিএফটি এলসিডি ডিসপ্লে,অটোমোটিভ আইপিএস স্ক্রিন প্যানেল |
||
6.2 ইঞ্চি 1024 * 600 আইপিএস টিএফটি এলসিডি আরজিবি ইন্টারফেস পণ্যের ভূমিকা
1024 * 600 বিন্যাস একটি সাধারণ 16:9 ডিসপ্লে ডট ম্যাট্রিক্স। এর উচ্চ রেজোলিউশনের কারণে, 1024 * 600 ডট ম্যাট্রিক্স ডিসপ্লে বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্পে অনন্য সুবিধা রয়েছে।
বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্প যেমন শিল্প স্বয়ংক্রিয়তা এবং নিয়ন্ত্রণ ব্যবস্থা, চিকিৎসা সরঞ্জাম, পরিবহন যানবাহনের ককপিট যেমন বিমান এবং ট্রেন,এবং কিছু উচ্চ-শেষ ভোক্তা ইলেকট্রনিক্স পণ্য, 1024 * 600 ডট ম্যাট্রিক্স ডিসপ্লেগুলির উচ্চ রেজোলিউশন বৈশিষ্ট্যটি আরও পরিষ্কার ভিজ্যুয়াল আউটপুট আনতে পারে এবং চিত্রের মানের জন্য পেশাদার ক্ষেত্রগুলির উচ্চ প্রয়োজনীয়তা পূরণ করতে পারে।প্রযুক্তির অগ্রগতি এবং খরচ কমানোর সাথে, এই ডট ম্যাট্রিক্স ডিসপ্লে প্রযুক্তি আরও বেশি ক্ষেত্রে প্রয়োগ এবং প্রচার করা হবে বলে আশা করা হচ্ছে।
এই মডেল SFTO620BH-7180AN এর একটি 6.2-ইঞ্চি ডিসপ্লে স্ক্রিন রয়েছে, 1024 * 600 ডট ম্যাট্রিক্স, এবং আইপিএস প্রযুক্তি ব্যবহার করে, যা ব্যবহারকারীদের বিভিন্ন কোণ থেকে একটি নিখুঁত চাক্ষুষ অভিজ্ঞতা অনুভব করতে দেয়।এর অপারেটিং ভোল্টেজ মাত্র 3V-3.6V, 3.3V এর একটি সাধারণ ভোল্টেজ এবং 1000nits এর পৃষ্ঠ উজ্জ্বলতার সাথে। ব্যবহারকারীরা মানব-কম্পিউটার মিথস্ক্রিয়া প্রভাব উন্নত করতে প্রদর্শন পর্দায় RTP বা CTP যোগ করতে পারেন।
|
বৈশিষ্ট্য
|
আকার | 6.২ ইঞ্চি |
| রেজোলিউশন | 1024 ((অনুভূমিক) * 600 ((অনুভূমিক) | |
| ইন্টারফেস | 24 বিট আরজিবি | |
| সংযোগের ধরন | সংযোগকারী | |
| রঙের গভীরতা | 16.7M | |
| প্রযুক্তির ধরন | a-Si | |
| পিক্সেল পিচ (মিমি) | 0.13425x0.12872 | |
| পিক্সেল কনফিগারেশন | আর.জি.বি. উল্লম্ব স্ট্রিপ | |
| প্রদর্শন মোড | সাধারণত কালো | |
| এলসিডি ড্রাইভার আইসি | - | |
| দিকনির্দেশনা | আইপিএস, সমস্ত দেখার কোণ | |
| গ্রে স্কেল ইনভার্সন দিক | সব | |
|
যান্ত্রিক
|
LCM (W x H x D) (মিমি) | 143.৩৭*৮৭.১৩*২56 |
| সক্রিয় এলাকা ((মিমি) | 137.472 x 77.232 | |
| টিএসপি সহ /বিহীন | টিএসপি ছাড়া | |
| ওজন (জি) | টিবিডি | |
| এলইডি নম্বর | 20LED |
6.2 ইঞ্চি 1024*600 আইপিএস টিএফটি এলসিডি আরজিবি ইন্টারফেস প্রোডাক্ট ডায়াগ্রাম
ইন্টারফেস পিন বর্ণনা
| পিন.না. | প্রতীক | ফাংশন |
| 1,2 | ভিএলইডি+ | এলইডি ব্যাকলাইটের শক্তি (অ্যানোড) |
| 3,4 | ভিএলইডি- | এলইডি ব্যাকলাইটের শক্তি (ক্যাথোড) |
| 5 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 6 | এন সি | সংযোগ নেই |
| 7 | ডিভিডিডি | ডিজিটাল শক্তি |
| 8 | এন সি | সংযোগ নেই |
| 9: | DE | ডাটা সক্রিয় করুন সংকেত. |
| 10 | ভিএসডি | উল্লম্ব সিঙ্ক ইনপুট. নেতিবাচক মেরুতা |
| 11 | এইচএসডি | অনুভূমিক সিঙ্ক ইনপুট. নেতিবাচক মেরুতা |
| ১২-১৯ | B7-R0 | ব্লু ডেটা |
| ২০-২৭ | জি৭-জি০ | সবুজ তথ্য |
| ২৮-৩৫ | R7-R0 | রেড ডেটা |
| 36 | জিএনডি | মাটি |
| 37 | ডিসিএলকে | কলক সংকেত |
| 38 | জিএনডি | ডিসপ্লে চালু/বন্ধ |
| 39 | এসএইচএলআর | বাম বা ডান ডিসপ্লে নিয়ন্ত্রণ |
| 40 | ইউপিডিএন | উপরে / নিচে প্রদর্শন নিয়ন্ত্রণ |
| 41 | এন সি | সংযোগ নেই |
| 42 | এন সি | সংযোগ নেই |
| 43 | ভিপিপি | ওটিপি পাওয়ার ((+7.8V) |
| 44 | আরএসটিবি | গ্লোবাল রিসেট পিন. রিসেট স্টেটে প্রবেশ করতে সক্রিয় কম. ওটিপি রিসেট স্থিতিশীলতার জন্য একটি আরসি রিসেট সার্কিটের সাথে সংযোগ করার পরামর্শ দেয়। সাধারণত উচ্চ টানুন। (R=10KΩ, C=1μF) |
| 45 | এসসিএল | OTP সিরিয়াল ঘড়ি ইনপুট |
| 46 | এন সি | সংযোগ নেই |
| 47 | এন সি | সংযোগ নেই |
| 48 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 49 | এসডিএ | ওটিপি সিরিয়াল ডেটা ইনপুট |
| 50 | সি এস | OTP চিপ নির্বাচন পিন |
পরম সর্বোচ্চ রেটিং
| পয়েন্ট | প্রতীক | MIN | ম্যাক্স | ইউনিট |
| সরবরাহ ভোল্টেজ | ভিডিডি | -০.3 | 5.0 | V |
| ইনপুট সিগন্যাল ভোল্টেজ | ভিন | -০.3 | ভিডিডি+০।3 | V |
| লজিক আউটপুট ভোল্টেজ | VOUT | -০.3 | ভিডিডি+০।3 | V |
| অপারেটিং তাপমাত্রা | TOPR | -৩০ | 80 | °C |
| সংরক্ষণ তাপমাত্রা | টিএসটিজি | -৩০ | 80 | °C |
ড্রাইভিং ব্যাকলাইট
| পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট |
| এলইডি বর্তমান | যদি | - | 100 | - | mA |
| বিদ্যুৎ খরচ | - | - | এম ডাব্লু | ||
| এলইডি ভোল্টেজ | VF | - | 24 | - | V |
| এলইডি লাইফ টাইম | ডব্লিউবিএল | 25000 | - | এইচআর |

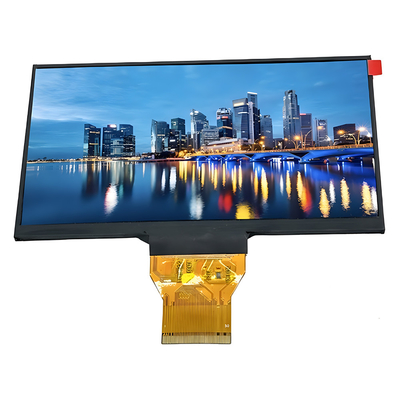

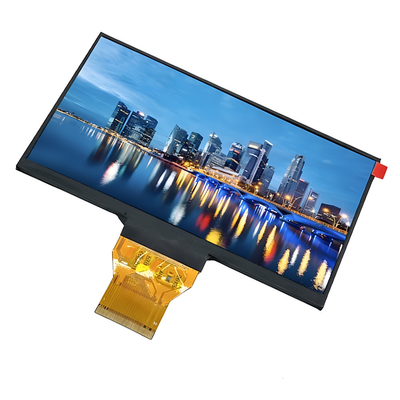

6.2 ইঞ্চি 1024*600 আইপিএস টিএফটি এলসিডি আরজিবি ইন্টারফেস প্রোডাক্ট চিত্র
নির্ভরযোগ্যতা পরীক্ষা
| পরীক্ষার আইটেম |
পরীক্ষার অবস্থা |
পরীক্ষার পর পরিদর্শন |
| উচ্চ তাপমাত্রা অপারেশন | ৯৬ ঘন্টা ধরে ৮৫ ডিগ্রি সেলসিয়াস |
পরীক্ষা শেষ হওয়ার পর, পরীক্ষিত LCD নমুনাগুলি কার্যকরী এবং চাক্ষুষ পরিদর্শন করার আগে ২-৪ ঘন্টা বা তার বেশি সময় ধরে একটি স্বাভাবিক অভ্যন্তরীণ তাপমাত্রা এবং আর্দ্রতার পরিবেশে স্থাপন করা উচিত।নমুনার নিম্নলিখিত ত্রুটি থাকতে পারে নাঃ: 2. প্রতিটি পরীক্ষিত মডিউল শুধুমাত্র পরীক্ষার প্রকল্পের এক জন্য ব্যবহার করা যেতে পারে |
| নিম্ন তাপমাত্রা অপারেশন | -৩০ ডিগ্রি সেলসিয়াস ৯৬ ঘন্টা | |
| উচ্চ তাপমাত্রায় সঞ্চয় | ৯৬ ঘন্টা ধরে ৮৫ ডিগ্রি সেলসিয়াস | |
| নিম্ন তাপমাত্রায় সঞ্চয় | -৩০ ডিগ্রি সেলসিয়াস ৯৬ ঘন্টা | |
| উচ্চ তাপমাত্রা অপারেশন আর্দ্রতা অপারেশন | 60°C, 90%RH 72 ঘন্টা | |
| তাপীয় শক | -১০°C (৩০ মিনিট) ~+২৫°C (৫ মিনিট) ~ +৬০°C (৩০ মিনিট) ১০টি চক্রের জন্য | |
| কম্পন পরীক্ষা (কোনও অপারেশন নেই) |
ফ্রিকোয়েন্সিঃ ১০-৫৫ হার্জ1.0 মিমি স্কেপ সময়ঃ 11 মিনিট পরীক্ষার সময়কালঃ X, Y, Z এর প্রতিটি দিকের জন্য 6 টি চক্র |
|
| স্ট্যাটিক বিদ্যুৎ পরীক্ষা | স্পর্শ ±4KV, বায়ু স্পর্শ ±8KV |
সুবিধা এবং সার্টিফিকেট
