পণ্যের বিবরণ:
|
পণ্য: | 2.4 ইঞ্চি IPS TFT LCD | রেজোলিউশন: | 240*320 পিক্সেল |
---|---|---|---|
টাচ স্ক্রিন: | ছাড়া | দেখার দিক: | আইপিএস, সমস্ত দেখার কোণ |
ইন্টারফেস: | এসপিআই | পিন নাম্বার: | 10 পিন (24 পিন ঐচ্ছিক) |
সংযোগ: | প্লাগ লাগানো | সারফেস লুমিনেন্স: | 400 cd/m2 (কাস্টমাইজযোগ্য) |
ড্রাইভার আইসি: | ST7789V | LED লাইফটাইম: | 40,000 ঘন্টা |
অপারেটিং টেম্প।: | -20°C থেকে +70°C | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | টিএফটি ২.৪ ইঞ্চি ডিসপ্লে,৬৫ কে পূর্ণ রঙের স্ক্রিন,240*320 পিক্সেল টিএফটি ডিসপ্লে |

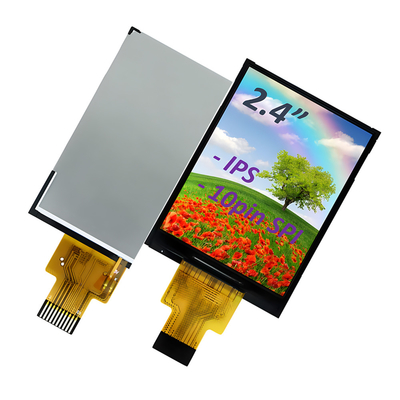

এসপিআই ইন্টারফেস ২.৪ ইঞ্চি টিএফটি এলসিডি পণ্যের ভূমিকা
২.৪ ইঞ্চি টিএফটি এলসিডি স্ক্রিন একটি সাধারণ সক্রিয় ম্যাট্রিক্স এলসিডি ডিসপ্লে ডিভাইস যা উচ্চ রেজোলিউশন, প্রাণবন্ত রঙ এবং দ্রুত প্রতিক্রিয়া গতি সহ। এটি এমবেডেড সিস্টেম, ভোক্তা ইলেকট্রনিক্স,শিল্প নিয়ন্ত্রণ ক্ষেত্রভোক্তা ইলেকট্রনিক্সের ক্ষেত্রে, ২.৪ ইঞ্চি টিএফটি এলসিডি স্ক্রিনগুলি স্মার্ট পরিধানযোগ্য ডিভাইস, পোর্টেবল গেম কনসোল, স্মার্ট হোম কন্ট্রোল প্যানেল এবং অন্যান্য পণ্যগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।এর পূর্ণ রঙ এবং বিস্তৃত দেখার কোণ গ্রাহকদের প্রদর্শন প্রভাবের প্রয়োজনীয়তা পূরণ করে.
2.4 ইঞ্চি আইপিএস টিএফটি ডিসপ্লে 240 × 320 পিক্সেলের রেজোলিউশনের সাথে পরিষ্কার চিত্র প্রদর্শন সরবরাহ করে। এর ড্রাইভার আইসিটি ST7789V এবং একাধিক ইন্টারফেস এবং উচ্চ রঙের গভীরতা সমর্থন করে।এই মডেল SFTO240JY-7179AN একটি SPI ইন্টারফেস আছে এবং 400cd / মি 2 একটি উজ্জ্বলতা অর্জন করতে পারেনবিভিন্ন আলোকসজ্জার অবস্থার সাথে খাপ খাইয়ে নেওয়ার জন্য, এটি আইপিএস প্রযুক্তি গ্রহণ করে, যা প্রায় 180 ° পূর্ণ দৃষ্টি ক্ষেত্র সরবরাহ করে, যা সমস্ত কোণ থেকে একটি ভাল চাক্ষুষ অভিজ্ঞতা নিশ্চিত করে।পণ্যটি -২০ ডিগ্রি সেলসিয়াস থেকে ৭০ ডিগ্রি সেলসিয়াস পর্যন্ত কাজ করতে পারে এবং বিভিন্ন পরিবেশগত অবস্থার সাথে মানিয়ে নিতে পারেএটি -৩০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াসের মধ্যে সংরক্ষণ করা যেতে পারে, যা দীর্ঘমেয়াদী সঞ্চয়স্থানে এর কার্যকারিতা প্রভাবিত করবে না তা নিশ্চিত করে।
বৈশিষ্ট্য
পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
প্রদর্শন মোড | সাধারণত কালো, সংক্রামক | / |
দিকনির্দেশনা | সব | / |
রঙ | ২৬২ কে | / |
ড্রাইভ আইসি | ST7789 | / |
ইন্টারফেস টাইপ | 4 লাইন এসপিআই | / |
মাত্রিক রূপরেখা | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
মিমি |
সক্রিয় এলাকা | 36.72 ((W) x 48.96 ((H) |
মিমি |
রেজোলিউশন | 240 RGB ((H) x 320 ((V) | পিক্সেল |
পিক্সেল পিচ | 0.153 ((W) x 0.153 ((H) |
মিমি |
রূপরেখা
ইন্টারফেস পিন বর্ণনা
পিন.না. |
প্রতীক | বর্ণনা |
1 | জিএনডি | মাটি |
2 |
এস এস |
পিন নির্বাচন করুন, আরএস= ০১ ০ঃ তথ্য প্রদর্শন করুন। আরএস= ০ ০: কমান্ড ডেটা। |
3 | সি এস |
চিপ নির্বাচন পিন ((Low) সক্রিয় করুন) |
4 | এসসিএল | সিরিয়াল ঘড়ি পিন. |
5 | এসডিএ | সিরিয়াল ডেটা ইনপুট/আউটপুট |
6 | রিসেট | এলসিএম রিসেট পিন |
7 | ভিসিসি | অ্যানালগ পাওয়ার সাপ্লাই ((2.8V-3.3V) |
8 | জিএনডি | মাটি |
9 | LED+ | ব্যাকলাইটের অ্যানোড |
10 | LED- | ব্যাকলাইটের ক্যাথোড |
স্কিম্যাটিক ডায়াগ্রাম
পরম সর্বোচ্চ রেটিং
প্যারামিটার | প্রতীক | মিনিট | ম্যাক্স | ইউনিট |
লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | -০.3 | 4.6 | V |
অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | -০.3 | 4.6 | V |
অপারেটিং তাপমাত্রা | শীর্ষ | -২০ | 70 | °C |
সংরক্ষণের তাপমাত্রা | টিএসটি | -৩০ | 80 | °C |
আর্দ্রতা | RH |
-- |
৯০% ((Max60C) | RH |
বৈদ্যুতিক বৈশিষ্ট্য
প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | 1.65 | 1.৮/২।8 | 3.3 | V |
অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | 2.6 | 2.8 | 3.3 |
-- |
ইনপুট বর্তমান | আইডি |
-- |
20 |
-- |
mA |
ব্যাকলাইটের বৈশিষ্ট্য
পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
সামনের ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V |
সামনের স্রোত | যদি |
-- |
80 |
-- |
mA |
অপারেটিং লাইফ টাইম |
-- |
-- |
40000 |
-- |
ঘন্টা |
অপটিক্যাল বৈশিষ্ট্য
প্যারামিটার | প্রতীক | শর্ত | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | |
দেখার কোণ পরিসীমা |
অনুভূমিক | Θ3 |
CR>10 |
70 | 80 | - | ডিগ। |
Θ9 | 70 | 80 | - | ডিগ। | |||
উল্লম্ব | Θ১২ | 70 | 80 | - | ডিগ। | ||
Θ6 | 70 | 80 | - | ডিগ। | |||
কন্ট্রাস্ট রেসিও | সিআর | থ = ০.. | 1000 | 1500 | - | ||
সংক্রমণ | Tr | 4 | 4.65 | % | |||
রঙের ব্যাপ্তি | সিজি | 65 | 70 | % | |||
পুনরুত্পাদন রঙ
|
লাল | Rx |
থ = ০.. |
0.632 | 0.652 | 0.672 | |
রাই | 0.302 | 0.322 | 0.342 | ||||
সবুজ | Gx | 0.256 | 0.276 | 0.296 | |||
জিআই | 0.562 | 0.582 | 0.602 | ||||
নীল | Bx | 0.121 | 0.141 | 0.161 | |||
দ্বারা | 0.071 | 0.091 | 0.111 | ||||
সাদা রঙ | Wx | থ = ০.. | 0.287 | 0.307 | 0.327 | ||
ওয়াই | 0.314 | 0.334 | 0.354 | ||||
প্রতিক্রিয়া সময় | Tr + Tf | Ta= 25.C Θ = 0.. | 35 | 45 |
এম এস |

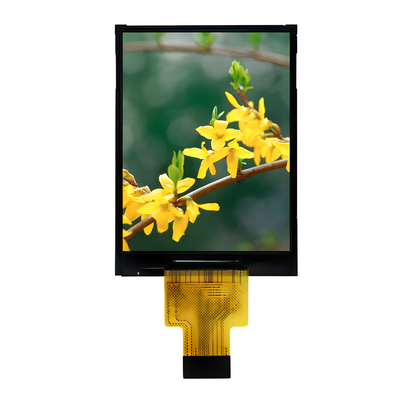

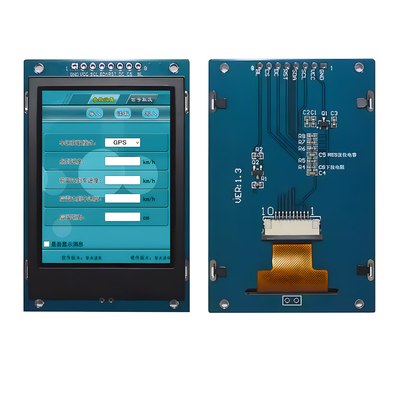

পণ্যের ছবি
পরিবেশগত / নির্ভরযোগ্যতা পরীক্ষা
না. | পরীক্ষার আইটেম | শর্ত | মন্তব্য |
1 | উচ্চ তাপমাত্রা অপারেশন | Ts= +80°C, 240 ঘন্টা |
নোট ১ IEC60068-2-2, GB2423. 2-89 |
2 | নিম্ন তাপমাত্রা অপারেশন | তা=-৩০° সেলসিয়াস, ২৪০ ঘণ্টা | নোট ২ আইইসি ৬০০৬৮-২-১ GB2423.1-89 |
3 | উচ্চ তাপমাত্রায় সঞ্চয় | Ta= +80°C, 240 ঘন্টা | IEC60068-2-2 GB2423. 2-89 |
4 | নিম্ন তাপমাত্রায় সঞ্চয় | তা=-৩০° সেলসিয়াস, ২৪০ ঘণ্টা | IEC60068-2-1 GB/T2423.1-89 |
5 | উচ্চ তাপমাত্রা এবং আর্দ্রতা স্টোরেজ | Ta= +60°C, 90% RH সর্বোচ্চ, 160 ঘন্টা |
IEC60068-2-3 GB/T2423.3-2006 |
6 | তাপীয় শক (অপারেশন না) | -30°C 30 মিনিট ~ +80°C 30 মিনিট পরিবর্তন সময়ঃ 5 মিনিট, 30 চক্র |
ঠান্ডা দিয়ে শুরু করুন তাপমাত্রা, শেষ উচ্চ তাপমাত্রা আইইসি ৬০০৬৮-২-১৪ GB2423.22-87 |
7 |
ইলেক্ট্রো স্ট্যাটিক স্রাব (অপারেশন) |
C=150pF, R=330 Ω, 5 পয়েন্ট/প্যানেল বায়ুঃ ±8KV, 5 বার; যোগাযোগঃ ±4KV, 5 সময়; (পরিবেশঃ 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
8 |
কম্পন (অপারেশন না করা) |
ফ্রিকোয়েন্সি রেঞ্জঃ 10~55Hz, স্ট্রোকঃ 1. মিমি স্কেপঃ 10Hz~55Hz~10Hz X.Y.Z. এর প্রতিটি দিকের জন্য 2 ঘন্টা (প্যাকেজের অবস্থা) |
IEC60068-2-6 GB/T2423.5-1995 |
9 | শক (অপারেশন না) |
60G 6ms, ± X, ± Y, ± Z প্রতিটি দিকের জন্য ৩ বার |
IEC60068-2-27 GB/T2423.5-1995 |
10 | প্যাকেজ ড্রপ টেস্ট |
উচ্চতাঃ ৮০ সেমি, ১ কোণ, ৩টি প্রান্ত, ৬টি পৃষ্ঠ |
IEC60068-2-32 GB/T2423.8-1995 |
সুবিধা এবং সার্টিফিকেট
