পণ্যের বিবরণ:
|
| পণ্য: | 1.77 ইঞ্চি টিএফটি এলসিডি | রেজোলিউশন: | 128*160 পিক্সেল |
|---|---|---|---|
| টাচ স্ক্রিন: | ছাড়া | দেখার দিক: | 1 ২টা বাজে |
| ইন্টারফেস: | এসপিআই ৪ লাইন | পিন নাম্বার: | 14 |
| সংযোগ: | প্লাগ লাগানো | সারফেস লুমিনেন্স: | ৩০০ সিডি/এম২ (কাস্টমাইজযোগ্য) |
| ড্রাইভার আইসি: | ST7735 | LED লাইফটাইম: | 40,000 ঘন্টা |
| অপারেটিং টেম্প।: | -20°C থেকে +70°C | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | এসপিআই সিরিয়াল ইন্টারফেস টিএফটি এলসিডি ডিসপ্লে,২৬২ কে ফুল কালার টিএফটি এলসিডি প্রদর্শন,1.77 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে |
||
** ডাটা শীট ডাউনলোড **
SFTO177JY-7189AN নির্দিষ্টকরণ.pdf
এই আইটেমটি সম্পর্কেঃ সর্বনিম্ন মূল্য গ্যারান্টি 1.77 ইঞ্চি TFT LCD
১.৭৭ ইঞ্চি টিএফটি এলসিডি তার মাঝারি আকার এবং উচ্চ পারফরম্যান্সের সাথে ক্ষুদ্রীকরণ, কম শক্তি খরচ এবং উচ্চ-সংজ্ঞা প্রদর্শনের জন্য বাজারের চাহিদা পূরণ করে।এটি পোর্টেবল ইলেকট্রনিক ডিভাইস এবং অন্যান্য ক্ষেত্রে সুস্পষ্ট বাজার সুবিধা আছেশিল্প এবং স্বাস্থ্যসেবা যেমন পেশাগত ক্ষেত্রগুলিতে এর অনন্য মূল্য প্রদর্শন করে।77-ইঞ্চি টিএফটি এলসিডি সাধারণত যন্ত্রের অপারেটিং অবস্থা এবং পরামিতি প্রদর্শন করতে ব্যবহৃত হয়, যেমন তাপমাত্রা এবং আর্দ্রতা মিটার, চাপ গ্যাজেট ইত্যাদি। এই প্রদর্শন স্ক্রিনটি অটোমেশন নিয়ন্ত্রণ সিস্টেমের জন্য একটি ইন্টারফেস হিসাবেও ব্যবহার করা যেতে পারে,রিয়েল-টাইম ডেটা মনিটরিং এবং অপারেশনাল ফিডব্যাক প্রদান.
সাধারণভাবে ব্যবহৃত ড্রাইভার চিপটি ST7735S, যা SPI ইন্টারফেস সমর্থন করে এবং বিভিন্ন সিস্টেমে একীভূত করা সহজ। পণ্যের উজ্জ্বলতা 300cd / m 2 পৌঁছতে পারে,বিভিন্ন অভ্যন্তরীণ এবং বহিরাগত আলোর অবস্থার জন্য উপযুক্ত. সাধারণত অভিন্ন ব্যাকলাইট প্রভাব প্রদানের জন্য 2 টি এলইডি লাইট দিয়ে সজ্জিত।
আমাদের কোম্পানি এই ধরনের পণ্যের ক্ষেত্রে একটি পরম খরচ সুবিধা আছে এবং শিল্পের সর্বনিম্ন মূল্যে গ্রাহকদের উচ্চ মানের পণ্য সরবরাহ করার গ্যারান্টি দেয়।
বৈশিষ্ট্য
| পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
| প্রদর্শন মোড | সাধারণত কালো, সংক্রামক | / |
| দিকনির্দেশনা | রাত ১২টা | / |
| রঙ | ২৬২ কে | / |
| ড্রাইভ আইসি | ST7735 | / |
| ইন্টারফেস টাইপ | 4 লাইন এসপিআই | / |
| মাত্রিক রূপরেখা | 34.00 ((W) x 42.94 ((H) x 2.28 ((T) |
মিমি |
| এলসিডি সক্রিয় এলাকা | 28.032 ((W) x 35.04 ((H) |
মিমি |
| রেজোলিউশন | 128 RGB ((H) x 160 ((V) | পিক্সেল |
| পিক্সেল পিচ | 0.219 ((W) x 0.219 ((H) |
মিমি |
রূপরেখা
ইন্টারফেস পিন বর্ণনা
|
পিন.না. |
প্রতীক | বর্ণনা |
| 1 | এন সি | কোন সংযোগ নেই |
| 2 | জিএনডি | মাটি |
| 3 | LEDK | ব্যাকলাইটের ক্যাথোড |
| 4 | LEDA | ব্যাকলাইটের অ্যানোড (3.0V-3.4V) |
| 5 | জিএনডি | মাটি |
| 6 | রিসেট | এলসিএম রিসেট পিন |
|
7 |
ডি/সি |
পিন নির্বাচন করুন D/C= √ 1 √: তথ্য প্রদর্শন করুন। ডি/সি= ০ ০: কমান্ড ডেটা। |
| 8 | এসডিএ | সিরিয়াল ডেটা ইনপুট / আউটপুট। |
| 9 | এসসিএল | সিরিয়াল ঘড়ি পিন. |
| 10 | ভিসিসি | অ্যানালগ পাওয়ার সাপ্লাই ((2.8V-3.3V) |
| 11 | আইওভিসিসি | ইন্টারফেসের জন্য পাওয়ার সাপ্লাই ((1.8V-3.3V) |
| 12 | সি এস |
চিপ নির্বাচন পিন ((Low) সক্রিয় করুন) |
| 13 | জিএনডি | মাটি |
| 14 | এন সি | কোন সংযোগ নেই |
স্কিম্যাটিক ডায়াগ্রাম
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিনিট | ম্যাক্স | ইউনিট |
| লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | -০.3 | 4.6 | V |
| অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | -০.3 | 4.6 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | -২০ | 70 | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটি | -৩০ | 80 | °C |
| আর্দ্রতা | RH |
-- |
৯০% ((Max60C) | RH |
বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | 1.65 | 1.৮/২।8 | 3.3 | V |
| অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | 2.6 | 2.8 | 3.3 |
-- |
| ইনপুট বর্তমান | আইডি |
-- |
20 |
-- |
mA |
ব্যাকলাইটের বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| সামনের ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V |
| সামনের স্রোত | যদি |
-- |
80 |
-- |
mA |
| অপারেটিং লাইফ টাইম |
-- |
-- |
40000 |
-- |
ঘন্টা |
অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | শর্ত | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট |
| প্রতিক্রিয়া সময় | Tr+Tf | θ = 0° |
- |
30 | 60 | এম এস |
| কন্ট্রাস্ট রেসিও | সিআর | θ = 0° | 200 | 300 |
- |
|
|
দেখার কোণ |
শীর্ষ | সিআর-১০ | 40 | 45 | - |
ডিগ। |
| নীচে | সিআর-১০ | 15 | 20 | - | ||
| বাম | সিআর-১০ | 40 | 45 | - | ||
| ঠিক আছে | সিআর-১০ | 40 | 45 | - | ||
|
সিএফ রঙ রঙিনতা (CIE)
|
Wx |
θ = 0° |
-০.02 |
0.308 |
+০।02 |
|
| ওয়াই | 0.327 | |||||
| Rx | 0.610 | |||||
| রাই | 0.329 | |||||
| Gx | 0.299 | |||||
| জিআই | 0.567 | |||||
| Bx | 0.143 | |||||
| দ্বারা | 0.111 | |||||
| ক্রস টক | ct | ২% | ||||
| সংক্রমণ | ট্রান্স | 6.২১% | 6.৯% |
- |

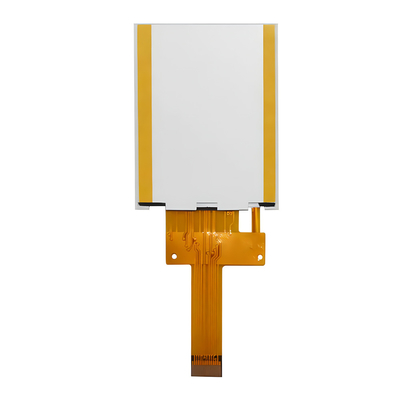

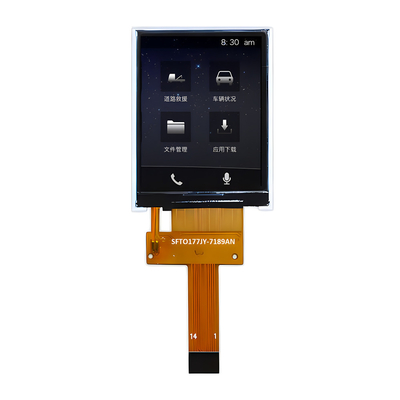

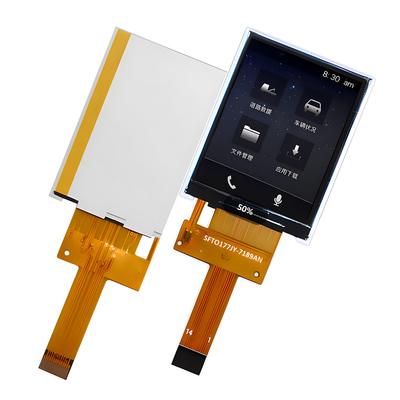

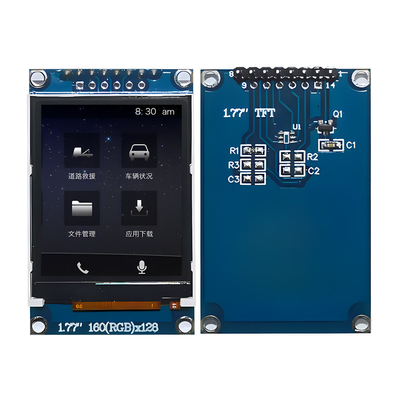

পণ্যের ছবি
পরিবেশগত / নির্ভরযোগ্যতা পরীক্ষা
| না. | পরীক্ষার আইটেম | শর্ত | মন্তব্য |
| 1 | উচ্চ তাপমাত্রা অপারেশন | Ts= +80°C, 240 ঘন্টা |
নোট ১ IEC60068-2-2, GB2423. 2-89 |
| 2 | নিম্ন তাপমাত্রা অপারেশন | তা=-৩০° সেলসিয়াস, ২৪০ ঘণ্টা | নোট ২ আইইসি ৬০০৬৮-২-১ GB2423.1-89 |
| 3 | উচ্চ তাপমাত্রায় সঞ্চয় | Ta= +80°C, 240 ঘন্টা | IEC60068-2-2 GB2423. 2-89 |
| 4 | নিম্ন তাপমাত্রায় সঞ্চয় | তা=-৩০° সেলসিয়াস, ২৪০ ঘণ্টা | IEC60068-2-1 GB/T2423.1-89 |
| 5 | উচ্চ তাপমাত্রা এবং আর্দ্রতা স্টোরেজ | Ta= +60°C, 90% RH সর্বোচ্চ, 160 ঘন্টা |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | তাপীয় শক (অপারেশন না) | -30°C 30 মিনিট ~ +80°C 30 মিনিট পরিবর্তন সময়ঃ 5 মিনিট, 30 চক্র |
ঠান্ডা দিয়ে শুরু করুন তাপমাত্রা, শেষ উচ্চ তাপমাত্রা আইইসি ৬০০৬৮-২-১৪ GB2423.22-87 |
|
7 |
ইলেক্ট্রো স্ট্যাটিক স্রাব (অপারেশন) |
C=150pF, R=330 Ω, 5 পয়েন্ট/প্যানেল বায়ুঃ ±8KV, 5 বার; যোগাযোগঃ ±4KV, 5 সময়; (পরিবেশঃ 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
কম্পন (অপারেশন না করা) |
ফ্রিকোয়েন্সি রেঞ্জঃ 10~55Hz, স্ট্রোকঃ 1. মিমি স্কেপঃ 10Hz~55Hz~10Hz X.Y.Z. এর প্রতিটি দিকের জন্য 2 ঘন্টা (প্যাকেজের অবস্থা) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | শক (অপারেশন না) |
60G 6ms, ± X, ± Y, ± Z প্রতিটি দিকের জন্য ৩ বার |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | প্যাকেজ ড্রপ টেস্ট |
উচ্চতাঃ ৮০ সেমি, ১ কোণ, ৩টি প্রান্ত, ৬টি পৃষ্ঠ |
IEC60068-2-32 GB/T2423.8-1995 |
সুবিধা এবং সার্টিফিকেট
