পণ্যের বিবরণ:
|
পণ্য: | 2.4 ইঞ্চি IPS TFT LCD | রেজোলিউশন: | 240*320 পিক্সেল |
---|---|---|---|
টাচ স্ক্রিন: | ছাড়া | দেখার দিক: | 12H |
ইন্টারফেস: | এসপিআই | পিন নাম্বার: | 10 পিন (24 পিন ঐচ্ছিক) |
সংযোগ: | প্লাগ লাগানো | সারফেস লুমিনেন্স: | 400 cd/m2 (কাস্টমাইজযোগ্য) |
ড্রাইভার আইসি: | ST7789V | LED লাইফটাইম: | 40,000 ঘন্টা |
অপারেটিং টেম্প।: | -20°C থেকে +70°C | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | 2.4 ইঞ্চি TFT LCD ডিসপ্লে,240X320 পিক্সেল টিএফটি এলসিডি ডিসপ্লে,এসপিআই ইন্টারফেস টিএফটি এলসিডি ডিসপ্লে |
কম খরচে 2.4 ইঞ্চি QVGA TFT এলসিডি পণ্যের ভূমিকা
2.4 ইঞ্চি টিএফটি ডিসপ্লে 240 × 320 পিক্সেলের রেজোলিউশনের সাথে পরিষ্কার চিত্র প্রদর্শন সরবরাহ করে। এর ড্রাইভার আইসিটি ST7789V এবং একাধিক ইন্টারফেস এবং উচ্চ রঙের গভীরতা (262K রঙ) সমর্থন করে।এই মডেল SFTO240JY-7182AN একটি SPI ইন্টারফেস আছে এবং 400cd / মি 2 একটি উজ্জ্বলতা অর্জন করতে পারেন, বিভিন্ন আলোর অবস্থার সাথে খাপ খাইয়ে নিতে পারে। পণ্যটি -20 °C থেকে 70 °C পর্যন্ত কাজ করতে পারে এবং বিভিন্ন পরিবেশের অবস্থার সাথে খাপ খাইয়ে নিতে পারে। এটি -30 °C থেকে 80 °C পর্যন্ত সংরক্ষণ করা যেতে পারে,দীর্ঘমেয়াদী সঞ্চয় তার কর্মক্ষমতা প্রভাবিত করবে না তা নিশ্চিত.
এই ২.৪ ইঞ্চি কিউভিজিএ টিএফটি ডিসপ্লেটি বিভিন্ন ক্ষেত্রে যেমন চিকিৎসা সরঞ্জাম, শিল্প নিয়ন্ত্রণ, স্মার্ট হোম এবং গাড়ি নেভিগেশনের ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।তাদের উচ্চ উজ্জ্বলতা (১০০০ নিট পর্যন্ত) এবং বৈসাদৃশ্য তাদের বাইরে বা সরাসরি সূর্যের আলোতে স্পষ্টভাবে দৃশ্যমান করে তোলে. কম খরচে 2.4 ইঞ্চি TFT 240 * 320 ডট ম্যাট্রিক্স পণ্য SFTO240JY-7182AN এর একটি প্রধান সুবিধা, এটি সীমিত বাজেটের প্রকল্পগুলির জন্য একটি আদর্শ পছন্দ করে তবে ভাল প্রদর্শন কর্মক্ষমতা প্রয়োজন।

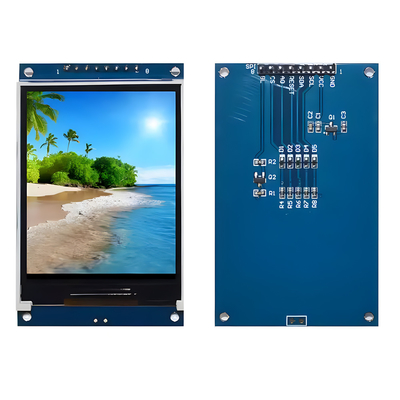

ডেভেলপারদের জন্য, ডিসপ্লে স্ক্রিন এবং ডেভেলপমেন্ট লাইব্রেরিগুলির জন্য ড্রাইভার সমর্থন সমানভাবে গুরুত্বপূর্ণ। SFTM240JY-7182AN (PCB সহ) Arduino এর জন্য GFX লাইব্রেরির মতো ডেভেলপমেন্ট লাইব্রেরি সমর্থন করে,দক্ষ প্রদর্শন কর্মক্ষমতা এবং সরলীকৃত উন্নয়ন প্রক্রিয়া প্রদান.
বৈশিষ্ট্য
পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
মডেল নম্বর |
SFTO240JY-7182AN |
/ |
প্রদর্শন মোড | সাধারণত কালো, সংক্রামক | / |
দিকনির্দেশনা | ১২টা | / |
রঙ | ২৬২ কে | / |
ড্রাইভ আইসি | ST7789 | / |
ইন্টারফেস টাইপ | 4 লাইন এসপিআই | / |
মাত্রিক রূপরেখা | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
মিমি |
সক্রিয় এলাকা | 36.72 ((W) x 48.96 ((H) |
মিমি |
রেজোলিউশন | 240 RGB ((H) x 320 ((V) | পিক্সেল |
পিক্সেল পিচ | 0.153 ((W) x 0.153 ((H) |
মিমি |
রূপরেখা
ইন্টারফেস পিন বর্ণনা
পিন.না. |
প্রতীক | বর্ণনা |
1 | জিএনডি | মাটি |
2 | রিসেট | এলসিএম রিসেট পিন |
3 | এসসিএল | সিরিয়াল ঘড়ি পিন. |
4 |
এস এস |
পিন নির্বাচন করুন আরএস= ০১ ০ঃ তথ্য প্রদর্শন করুন। আরএস= ০ ০: কমান্ড ডেটা। |
5 | সি এস |
চিপ নির্বাচন পিন ((Low) সক্রিয় করুন) |
6 | এসডিএ | সিরিয়াল ডেটা ইনপুট |
7 | এসডিও | সিরিয়াল ডেটা আউটপুট। |
8 | ভিসিসি | অ্যানালগ পাওয়ার সাপ্লাই ((2.8V-3.3V) |
9 | LED+ | ব্যাকলাইটের অ্যানোড |
10 | LED- | ব্যাকলাইটের ক্যাথোড |
স্কিম্যাটিক ডায়াগ্রাম
পরম সর্বোচ্চ রেটিং
প্যারামিটার | প্রতীক | মিনিট | ম্যাক্স | ইউনিট |
লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | -০.3 | 4.6 | V |
অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | -০.3 | 4.6 | V |
অপারেটিং তাপমাত্রা | শীর্ষ | -২০ | 70 | °C |
সংরক্ষণের তাপমাত্রা | টিএসটি | -৩০ | 80 | °C |
আর্দ্রতা | RH |
-- |
৯০% ((Max60C) | RH |
বৈদ্যুতিক বৈশিষ্ট্য
প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | 1.65 | 1.৮/২।8 | 3.3 | V |
অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | 2.6 | 2.8 | 3.3 |
-- |
ইনপুট বর্তমান | আইডি |
-- |
20 |
-- |
mA |
ব্যাকলাইটের বৈশিষ্ট্য
পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
সামনের ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V |
সামনের স্রোত | যদি |
-- |
80 |
-- |
mA |
অপারেটিং লাইফ টাইম |
-- |
-- |
40000 |
-- |
ঘন্টা |
অপটিক্যাল বৈশিষ্ট্য
পয়েন্ট | প্রতীক | শর্ত | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট |
প্রতিক্রিয়া সময় (পর্যন্ত দ্রুত) |
Tr+Tf |
θ= 0 ° |
- |
30 |
- |
মিসেস |
কন্ট্রাস্ট রেসিও | সিআর | θ= 0 ° |
- |
250 |
- |
|
দেখার কোণ |
শীর্ষ | সিআর-১০ | - | 45 | - |
ডিগ। |
নীচে | সিআর-১০ | - | 20 | - | ||
বাম | সিআর-১০ | - | 45 | - | ||
ঠিক আছে | সিআর-১০ | - | 45 | - | ||
রঙের রঙিনতা (শুধুমাত্র আইটিওর সাথে সিএফ, আলোর উৎস C হালকা, সিআইই 1931)
|
Wx |
θ= 0 ° |
-০.02 |
0.308 |
+০।02 |
|
ওয়াই | 0.325 | |||||
Rx | 0.612 | |||||
রাই | 0.329 | |||||
Gx | 0.299 | |||||
জিআই | 0.567 | |||||
Bx | 0.144 | |||||
দ্বারা | 0.110 | |||||
এনটিএসসি | - | 55 | - | % | ||
ক্রস টক | সিটি | - | 2 | - | % | |
সংক্রমণ | ট্রান্স |
- |
5 |
- |
% |

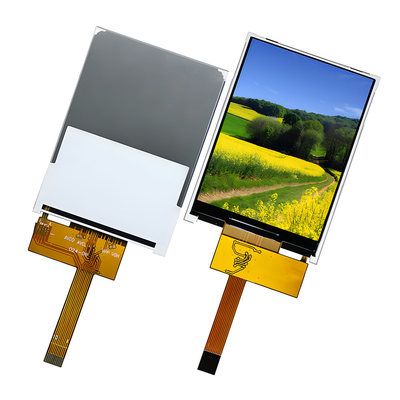

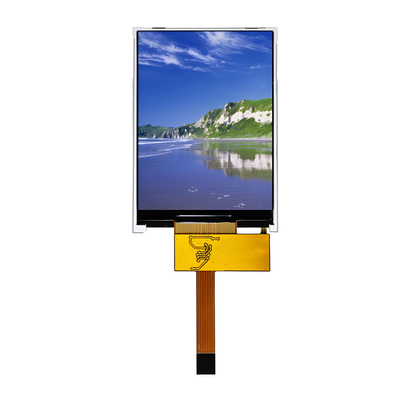

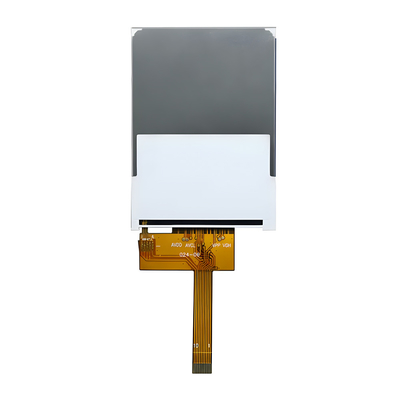

পণ্যের ছবি
পরিবেশগত / নির্ভরযোগ্যতা পরীক্ষা
না. | পরীক্ষার আইটেম | শর্ত | মন্তব্য |
1 | উচ্চ তাপমাত্রা অপারেশন | Ts= +80°C, 240 ঘন্টা |
নোট ১ IEC60068-2-2, GB2423. 2-89 |
2 | নিম্ন তাপমাত্রা অপারেশন | তা=-৩০° সেলসিয়াস, ২৪০ ঘণ্টা | নোট ২ আইইসি ৬০০৬৮-২-১ GB2423.1-89 |
3 | উচ্চ তাপমাত্রায় সঞ্চয় | Ta= +80°C, 240 ঘন্টা | IEC60068-2-2 GB2423. 2-89 |
4 | নিম্ন তাপমাত্রায় সঞ্চয় | তা=-৩০° সেলসিয়াস, ২৪০ ঘণ্টা | IEC60068-2-1 GB/T2423.1-89 |
5 | উচ্চ তাপমাত্রা এবং আর্দ্রতা স্টোরেজ | Ta= +60°C, 90% RH সর্বোচ্চ, 160 ঘন্টা |
IEC60068-2-3 GB/T2423.3-2006 |
6 | তাপীয় শক (অপারেশন না) | -30°C 30 মিনিট ~ +80°C 30 মিনিট পরিবর্তন সময়ঃ 5 মিনিট, 30 চক্র |
ঠান্ডা দিয়ে শুরু করুন তাপমাত্রা, শেষ উচ্চ তাপমাত্রা আইইসি ৬০০৬৮-২-১৪ GB2423.22-87 |
7 |
ইলেক্ট্রো স্ট্যাটিক স্রাব (অপারেশন) |
C=150pF, R=330 Ω, 5 পয়েন্ট/প্যানেল বায়ুঃ ±8KV, 5 বার; যোগাযোগঃ ±4KV, 5 সময়; (পরিবেশঃ 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
8 |
কম্পন (অপারেশন না করা) |
ফ্রিকোয়েন্সি রেঞ্জঃ 10~55Hz, স্ট্রোকঃ 1. মিমি স্কেপঃ 10Hz~55Hz~10Hz X.Y.Z. এর প্রতিটি দিকের জন্য 2 ঘন্টা (প্যাকেজের অবস্থা) |
IEC60068-2-6 GB/T2423.5-1995 |
9 | শক (অপারেশন না) |
60G 6ms, ± X, ± Y, ± Z প্রতিটি দিকের জন্য ৩ বার |
IEC60068-2-27 GB/T2423.5-1995 |
10 | প্যাকেজ ড্রপ টেস্ট |
উচ্চতাঃ ৮০ সেমি, ১ কোণ, ৩টি প্রান্ত, ৬টি পৃষ্ঠ |
IEC60068-2-32 GB/T2423.8-1995 |
