পণ্যের বিবরণ:
|
পণ্য: | 3.2" ইঞ্চি TFT LCD ডিসপ্লে | রেজোলিউশন: | 240X320 |
---|---|---|---|
দেখার দিক: | 1 ২টা বাজে | ইন্টারফেস: | 4-লাইন এসপিআই |
রূপরেখার মাত্রা: | 54.0 ((W) x77.4 ((H) x2.4 ((T) ((mm) | সক্রিয় এলাকা: | 48.60(W)x64.80 (H) (মিমি) |
পিন নাম্বার: | 18 পিন | সংযোগ: | FPC প্লাগিং |
সারফেস লুমিনেন্স: | 350 cd/m2 (nits) | LED লাইফটাইম: | 40,000 ঘন্টা |
সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রোহস এন্ড রিচ সম্মত |
বিশেষভাবে তুলে ধরা: | 3.২ ইঞ্চি এসপিআই টিএফটি এলসিডি ডিসপ্লে,18 পিন টিএফটি এলসিডি ডিসপ্লে,240*320 পিক্সেল TFT LCD ডিসপ্লে |
পণ্যের ভূমিকা
৩.২ ইঞ্চি এসপিআই টিএফটি ডিসপ্লেটি একটি রঙিন টিএফটি এলসিডি স্ক্রিন যা 240 x 320 ডট ম্যাট্রিক্স এসপিআই ইন্টারফেসের সাথে সমৃদ্ধ রঙের প্রদর্শন এবং উচ্চ রেজোলিউশনের বৈশিষ্ট্যযুক্ত, যা ব্যবহারকারীদের একটি পরিষ্কার চাক্ষুষ অভিজ্ঞতা সরবরাহ করে।বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্পের জন্য উপযুক্ত, যেমন শিল্প সরঞ্জাম, হ্যান্ডহেল্ড সনাক্তকরণ যন্ত্রপাতি, সৌন্দর্য ডিভাইস, স্মার্ট হোম এবং ভোক্তা ইলেকট্রনিক্স।
এই ৩.২ ইঞ্চি এসপিআই টিএফটি এসএফটিও 320 জেওয়াই -7178 এএন মডিউলের একটি অন্তর্নির্মিত এসটি 7789 ভি ড্রাইভার আইসি রয়েছে; এটি একটি 4-ক্যার SPI ইন্টারফেস সমর্থন করে এবং 2.8V থেকে 3.3V এর পাওয়ার সাপ্লাই ভোল্টেজ (ভিডিডি) পরিসীমা রয়েছে।এটি -20 °C থেকে +70 °C পর্যন্ত তাপমাত্রায় কাজ করতে পারে, যার স্টোরেজ তাপমাত্রা -৩০ ডিগ্রি সেলসিয়াস থেকে +৮০ ডিগ্রি সেলসিয়াস পর্যন্ত।
এই ৩.২ ইঞ্চি এসপিআই টিএফটি পণ্যের উপর ভিত্তি করে, সেফ টেকনোলজি বিভিন্ন কাস্টমাইজড সমাধান সরবরাহ করে, যার মধ্যে রয়েছে তবে সীমাবদ্ধ নয়ঃ
ব্যাকলাইট কাস্টমাইজেশনঃ পণ্যের প্রয়োজনীয়তা অনুযায়ী ব্যাকলাইটের ধরণ এবং উজ্জ্বলতা সামঞ্জস্য করুন।
ইন্টারফেস কাস্টমাইজেশনঃ নির্দিষ্ট হার্ডওয়্যার প্ল্যাটফর্মের সাথে খাপ খাইয়ে নেওয়ার জন্য এলসিডি স্ক্রিন ক্যাবলের কাঠামো এবং ইন্টারফেস পরিবর্তন করুন।
টাচ স্ক্রিন ইন্টিগ্রেশনঃ ব্যবহারকারীর ইন্টারঅ্যাকশন অভিজ্ঞতা উন্নত করতে অপশনাল রেসিসিভ বা ক্যাপাসিটিভ টাচ স্ক্রিন উপলব্ধ।
বৈশিষ্ট্য
পণ্যঃ | 3.২ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে |
মডেল নম্বর | SFTO320JY-7178AN |
রেজল্যুশন: | 240x320 |
দেখার দিকঃ | ১২টা |
ইন্টারফেসঃ | 4-লাইন এসপিআই |
রূপরেখা মাত্রাঃ | 54.0 ((W) x77.4 ((H) x2.4 ((T) ((mm) |
সক্রিয় এলাকাঃ | 48.60 ((W) x64.80 (H) (মিমি) |
পিন নম্বরঃ | ১৮ পিন |
সংযোগঃ | FPC প্লাগিং |
পৃষ্ঠের উজ্জ্বলতাঃ | ৩৫০ সিডি/এম২ (নিট) |
এলইডি লাইফটাইমঃ | 40,000 ঘন্টা |
সার্টিফিকেটঃ | আইএসও ৯০০১ঃ২০১৫ / আইএসও ১৪০০:2015 |
সম্মতিঃ | রোহস এন্ড রিচ সম্মতিপূর্ণ |
রূপরেখা
সর্বাধিক বৈদ্যুতিক রেট
পয়েন্ট |
প্রতীক |
মিনিট |
ম্যাক্স |
ইউনিট |
নোট |
সরবরাহের ভোল্টেজ ((VDDI) |
V | 1.8 | 3.3 | V |
- |
সরবরাহের ভোল্টেজ ((VDD) |
V | 2.8 | 3.3 | V |
- |
অপারেটিং তাপমাত্রা |
TOPR | -২০ | 70 | °C |
- |
সংরক্ষণের তাপমাত্রা |
টিএসটিআর | -৩০ | 80 | °C |
- |
ব্যাকলাইটের বৈশিষ্ট্য
পয়েন্ট |
প্রতীক |
মিনিট |
সাধারণ |
ম্যাক্স |
ইউনিট |
LED মডিউল ফরওয়ার্ড ভোল্টেজ |
ভিএলইডি | ২.৯ | 3.1 | 3.3 | V |
এলইডি মডিউল বর্তমান |
ILED |
- |
90 |
- |
mA |
এলসিডি পৃষ্ঠের উজ্জ্বলতা |
LS | 330 | 350 |
- |
Cd/m2 |
এলসিএম পৃষ্ঠ উজ্জ্বলতা অভিন্ন |
এলডি | 80 |
- |
- |
% |
এলসিডি পাওয়ার ডিসিপ্যাশন |
পিএলসিডি |
- |
0.32 |
- |
ডব্লিউ |
ইন্টারফেস পিন সংজ্ঞা
পিন নম্বর। | প্রতীক | বর্ণনা |
1 | জিএনডি |
মাটি |
2 |
রিসেট |
- এই সংকেত ডিভাইস রিসেট করবে এবং এটি সঠিকভাবে চিপ শুরু করার জন্য প্রয়োগ করা আবশ্যক। - সিগন্যাল কম সক্রিয়. |
3 | এসসিএল | - এই পিনটি সিরিয়াল ইন্টারফেস ঘড়ি হিসেবে ব্যবহৃত হয়। |
4 |
ডি/সি |
- 4 লাইন সিরিয়াল ইন্টারফেসে ডেটা / কমান্ড নির্বাচন পিন প্রদর্শন করুন। |
5 |
সিএসএক্স |
- চিপ নির্বাচন পিন, কম সক্ষম, উচ্চ নিষ্ক্রিয়. |
6 |
এসডিএ |
এসপিআই ইন্টারফেসের ইনপুট পিন। - ডেটা এসসিএল সিগন্যালের উত্থান প্রান্তে লক করা হয়। - যদি এটি ব্যবহার না করা হয় তবে দয়া করে এই পিনটি ভিডিডিআই বা ডিজিএনডি স্তরে স্থির করুন। |
7 |
এসডিও |
- এসপিআই ইন্টারফেস আউটপুট পিন. - তথ্য SCL সংকেত পতনের প্রান্ত উপর আউটপুট হয়. - ব্যবহার না করলে এই পিন খুলতে দাও। |
8 | জিএনডি |
মাটি |
9 |
ভিডিডি |
এনালগ, ডিজিটাল সিস্টেম এবং বুস্টার সার্কিটের জন্য পাওয়ার সাপ্লাই। |
10 | LEDA |
ব্যাকলাইটের অ্যানোড (2.9V-3.3V) সাধারণঃ3.1V) |
11 | LEDK | ব্যাকলাইটের ক্যাথোড |
12 | LEDK | ব্যাকলাইটের ক্যাথোড |
13 | LEDK | ব্যাকলাইটের ক্যাথোড |
14 | LEDK | ব্যাকলাইটের ক্যাথোড |
15 | এক্সএল | টাচ প্যানেল লজিক্যাল ফুট |
16 | ইউ ইউ | টাচ প্যানেল লজিক্যাল ফুট |
17 | এক্সআর | টাচ প্যানেল লজিক্যাল ফুট |
18 | YD | টাচ প্যানেল লজিক্যাল ফুট |

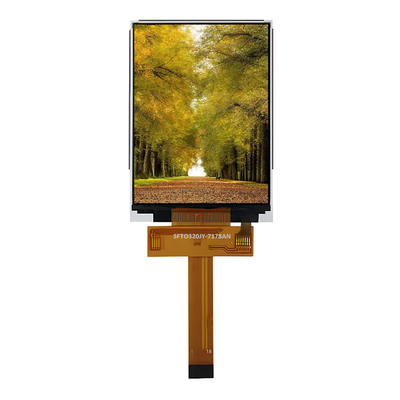

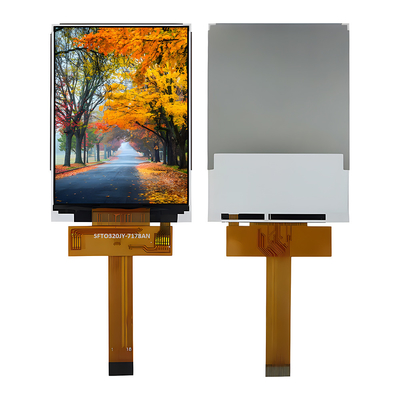

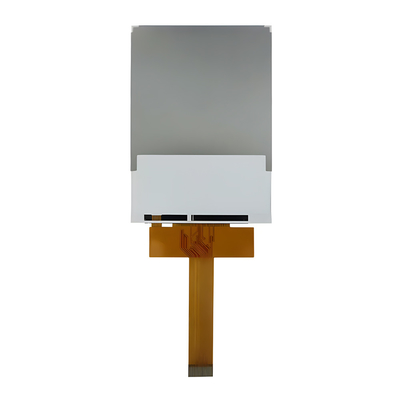

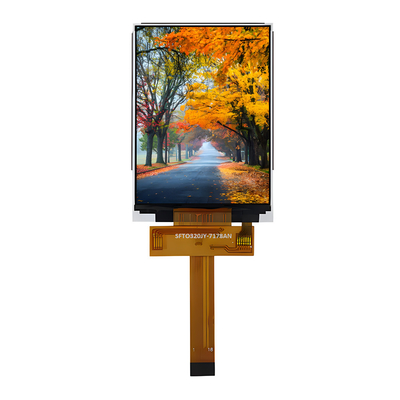

পণ্যের চিত্র
