পণ্যের বিবরণ:
|
কীওয়ার্ড: | 13.3 ইঞ্চি TFT LCD ডিসপ্লে | রেজোলিউশন: | 1920*1080 পিক্সেল |
---|---|---|---|
এলসিডি সাইজ: | 305.2 x 178.1 x 2.7 (মিমি) | সক্রিয় এলাকা: | 293.76 x 165.24 (মিমি) |
এলসিডি ইন্টারফেস: | ইডিপি | প্রদর্শনের ধরন: | IPS সম্পূর্ণ দেখার কোণ |
টাচ স্ক্রিন: | CTP ঐচ্ছিক | সারফেস লুমিনেন্স: | 350 cd/m2 |
অপারেটিং টেম্প।: | -10℃ থেকে +60℃ | স্টোরেজ টেম্প।: | -20℃ থেকে +60℃ |
NTSC অনুপাত: | 72% | কন্ট্রাস্ট অনুপাত: | 800 |
ডিসপ্লে কালার: | 16.7M | LED লাইফটাইম: | 40,000 ঘন্টা |
সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | 72% এনটিএসসি অনুপাত টিএফটি এলসিডি ডিসপ্লে,350Cd/M2 TFT LCD ডিসপ্লে,13.3 ইঞ্চি TFT LCD ডিসপ্লে |
SFTO1330SM-7191AN স্পেসিফিকেশন.pdf
13.3-ইঞ্চি ইডিপি টিএফটি এলসিডি ডিসপ্লে পণ্যের ভূমিকা
১৩.৩ ইঞ্চি ইডিপি টিএফটি এলসিডি ডিসপ্লে একটি ডিভাইস যা উচ্চ-শেষ প্রদর্শন প্রযুক্তি ব্যবহার করে এবং বহনযোগ্য ডিভাইস, বাণিজ্যিক প্রদর্শন,এবং শিল্প অ্যাপ্লিকেশন জন্য তার চমৎকার ইমেজ মান এবং বহুমুখিতানিম্নলিখিতটি একটি 13.3 ইঞ্চি EDP TFT এলসিডি ডিসপ্লে, 1920 * 1080 পিক্সেল রেজোলিউশন, 30 পিন ইন্টারফেস,এবং ৭২% এনটিএসসি রঙের ব্যাপ্তি এবং 350cd/m2 এর উজ্জ্বলতা.
পণ্যের বৈশিষ্ট্য
ব্র্যান্ড এবং মডেলঃSFTO1330SM-7191AN
প্যানেলের ধরনঃ a-Si TFT-LCD
আকারঃ ১৩.৩ ইঞ্চি
রেজোলিউশনঃ 1920 (RGB) × 1080 (FHD)
পিক্সেল বিন্যাসঃ আরজিবি উল্লম্ব স্ট্রিপ
আকার অনুপাতঃ ১৬ঃ9
পয়েন্ট দূরত্বঃ 0.051 × 0.153mm
পিক্সেল স্পেসিংঃ ০.১৫৩ × ০.১৫৩ মিমি (১৬৬ পিপিআই)
উজ্জ্বলতাঃ 350cd/m2 (সাধারণ মান)
কন্ট্রাস্ট রেসিওঃ ৮০০ঃ১ (সাধারণ মান)
দেখার কোণঃ 85/85/85/85 (সাধারণ মান)
রঙের ব্যাপ্তিঃ ৭২% (এনটিএসসি)
প্রতিক্রিয়া সময়ঃ 30 (সাধারণ মান) (Tr+Td) ms
প্রদর্শন মোডঃ VA/IPS, সাধারণত কালো প্রদর্শন, সংক্রমণ
ব্যাকলাইটের ধরনঃ WLED
কাজের তাপমাত্রাঃ -10 ~ 60 ° C
সংরক্ষণের তাপমাত্রাঃ -20 ~ 60 ডিগ্রি সেলসিয়াস
অপটিক্যাল পারফরম্যান্স
এই ১৩.৩ ইঞ্চি টিএফটি উচ্চ উজ্জ্বলতা ৩৫০cd/m2 এবং উচ্চ বৈসাদৃশ্য অনুপাত ৮০০ প্রদান করেঃ1এনটিএসসির ৭২% রঙের রেখাচিত্রের কভারেজ রঙের সত্যিকারের পুনরুত্পাদন নিশ্চিত করে, যা প্রাকৃতিক রঙের কাছাকাছি প্রদর্শন প্রভাব তৈরি করে।
ইন্টারফেস বৈশিষ্ট্য
সিগন্যাল বিভাগঃ ইডিপি
প্যানেল ভোল্টেজঃ 3.3V (সাধারণ মান)
প্যানেল বর্তমানঃ 279/468mA (সাধারণ/সর্বোচ্চ)
ইন্টারফেসের ধরনঃ টার্মিনাল
ইন্টারফেস পিন সংখ্যাঃ ৩০ টি পিন
প্রয়োগের ক্ষেত্র
এই ১৩.৩ ইঞ্চি ইডিপি টিএফটি এলসিডি ডিসপ্লে বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্পের জন্য উপযুক্ত, যার মধ্যে রয়েছেঃ
পোর্টেবল ডিভাইসঃ যেমন উচ্চমানের ল্যাপটপ, ট্যাবলেট ইত্যাদি।
বাণিজ্যিক প্রদর্শনঃ বিজ্ঞাপন মেশিন, তথ্য প্রসারণ সিস্টেম ইত্যাদির জন্য ব্যবহৃত হয়।
শিল্প প্রয়োগঃ শিল্প নিয়ন্ত্রণ ব্যবস্থার জন্য একটি প্রদর্শন ইন্টারফেস হিসাবে।
সংক্ষিপ্তসার
এই ১৩.৩ ইঞ্চি ইডিপি টিএফটি এলসিডি ডিসপ্লে ব্যবহারকারীদের উচ্চ রেজোলিউশন, উচ্চ উজ্জ্বলতা, উচ্চ বৈসাদৃশ্য এবং বিস্তৃত রঙের কভারেজের সাথে একটি দুর্দান্ত ভিজ্যুয়াল অভিজ্ঞতা সরবরাহ করে।শক্তিশালী বাইরের আলোতে বা কম আলোর অভ্যন্তরীণ পরিবেশেএর বহুমুখিতা এবং নির্ভরযোগ্যতা বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্পের জন্য এটি একটি আদর্শ পছন্দ করে তোলে।
রূপরেখাঅঙ্কন
ইন্টারফেস পিন সংজ্ঞা
পিন নং। | প্রতীক | I/O | ফাংশন |
1 | CABC_EN / NC | - | ডিসির জন্য সংরক্ষিত |
2 | H_GND | পি | হাই স্পিড রাউন্ড |
3 | লেন১_এন | আমি | সিগন্যাল লিংক লেইন ১ |
4 | লেন১_পি | আমি | সত্য সংকেত লিঙ্ক লেন 1 |
5 | H_GND | পি | হাই স্পিড রাউন্ড |
6 | ল্যান0_N | আমি | সম্পূরক সংকেত লিঙ্ক লেন ০ |
7 | Lane0_P | আমি | সত্য সংকেত লিঙ্ক লেন 0 |
8 | H_GND | পি | হাই স্পিড রাউন্ড |
9 | AUX_CH_P | আমি | সত্য সংকেত সহায়ক চ্যানেল |
10 | AUX_CH_N | আমি | সম্পূরক সংকেত সহায়ক চ্যানেল |
11 | H_GND | পি | হাই স্পিড রাউন্ড |
12 | LCD_VDD | পি | এলসিডি লজিক এবং ড্রাইভারের শক্তি (৩.৩ ভোল্ট) |
13 | LCD_VDD | পি | এলসিডি লজিক এবং ড্রাইভারের শক্তি (৩.৩ ভোল্ট) |
14 | এন সি | আমি | এলসিডি প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
15 | LCD_GND | পি | এলসিডি লজিক এবং ড্রাইভার গ্রাউন্ড |
16 | LCD_GND | পি | এলসিডি লজিক এবং ড্রাইভার গ্রাউন্ড |
17 | এইচপিডি | ও | এইচপিডি সিগন্যাল পিন |
18 | এলইডি-১ | পি | ব্যাকলাইট গ্রাউন্ড |
19 | LED-2 | পি | ব্যাকলাইট গ্রাউন্ড |
20 | LED-3 | পি | ব্যাকলাইট গ্রাউন্ড |
21 | LED-4 | পি | ব্যাকলাইট গ্রাউন্ড |
22 | BL সক্ষম | আমি | ব্যাকলাইট চালু/বন্ধ |
23 | বিএল পিডব্লিউএম ডিআইএম | আমি | সিস্টেম পিডব্লিউএম |
24 | এসসিএল/এনসি | - | এলসিডি প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
25 | এসডিএ/এনসি | - | এলসিডি প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
26 | বিএল পিডব্লিউআর | পি | ব্যাকলাইট শক্তি |
27 | বিএল পিডব্লিউআর | পি | ব্যাকলাইট শক্তি |
28 | বিএল পিডব্লিউআর | পি | ব্যাকলাইট শক্তি |
29 | বিএল পিডব্লিউআর | পি | ব্যাকলাইট শক্তি |
30 | এন সি | - | এলসিডি প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
পরম সর্বোচ্চ রেটিং
প্যারামিটার | প্রতীক | মিনিট। | ম্যাক্স. | ইউনিট | মন্তব্য |
ব্যাকলাইট পাওয়ার সাপ্লাই ভোল্টেজ | HVDDOUT | - | - | V | Ta = 25 °C দ্রষ্টব্য 1&2 মন্তব্য |
ব্যাকলাইট এলইডি বর্তমান | IHVDD | - | - | mA | |
ব্যাকলাইট LED রিভার্স ভোল্টেজ | ভিআর | - | - | V | |
অপারেটিং তাপমাত্রা | শীর্ষ | -১০ | 60 | °C |
Ta = 25 °C দ্রষ্টব্য 1&2 |
সংরক্ষণ তাপমাত্রা | টিএসটি | -২০ | 60 | °C | |
অপারেটিং পরিবেশে আর্দ্রতা | লাফ দাও | - | 90 | % আরএইচ | |
স্টোরেজ আর্দ্রতা | এইচটি | - | 90 | % আরএইচ | |
তাপ মুক্তির প্রয়োজনীয়তা | Trls | 15 | °C |
টিএফটি এলসিডি ইলেকট্রনিক স্পেসিফিকেশন
প্যারামিটার | প্রতীক | রেটিং | ইউনিট | ||
MIN | টাইপ | ম্যাক্স | |||
পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ | ভি ডি ডি | 3.0 | 3.3 | 3.6 | V |
পাওয়ার সাপ্লাই বর্তমান | আইডিডি | - | - | - | mA |
LED ড্রাইভারের পাওয়ার সাপ্লাই ভোল্টেজ | HVDD | 2.7 | 24 | V | |
এলইডি ড্রাইভারের পাওয়ার সাপ্লাই বর্তমান | IHVDD | 20 | - | mA | |
এলইডি শক্তি খরচ | PLED | 2.7 | ডব্লিউ | ||
ধনাত্মক ইনপুট প্রান্তিক ভোল্টেজ | ভিআইটি+ | +১০০ | এমভি | ||
নেতিবাচক প্রবেশের প্রান্তিক ভোল্টেজ | ভিআইটি- | -১০০ | এমভি | ||
ডিফারেনশিয়াল ইনপুট সাধারণ মোড ভোল্টেজ | Vcom | টিবিডি | V |
ব্যাকলাইট ইলেকট্রনিক স্পেসিফিকেশন
প্যারামিটার | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট |
সরবরাহ ভোল্টেজ | ভিবিএল | 5 | 12.0 | 37 | V |
ব্যাকলাইটের জন্য পাওয়ার সাপ্লাই বর্তমান | ILED | 6 |
- |
25 | mA |
ব্যাকলাইটের পাওয়ার সাপ্লাই | PLED | 0.18 | - | 5.55 | ডব্লিউ |
মডুলেটেড লাইট সিগন্যাল ভোল্টেজ | ভিপিডব্লিউএম H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
উজ্জ্বলতা নিয়ন্ত্রণের দায়িত্বের অনুপাত | কর্তব্য | 1 | - | 100 | % |
উজ্জ্বলতা নিয়ন্ত্রণ ফ্রিকোয়েন্সি | এফপিডব্লিউএম | 100 | - | 1,600 | কেএইচজি |
LED-BL ON/OFF উচ্চ ভোল্টেজ | VCNTH | 1.2 | 5.0 | V | |
LED-BL ON/OFF নিম্ন ভোল্টেজ | VCNTL | 0 | - | 0.6 | V |
এলইডি লাইফটাইম | - | 30,000 | 40,000 | - | h |

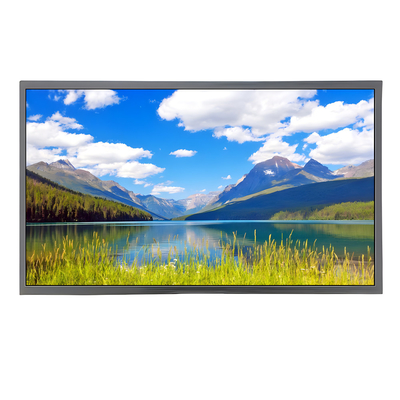

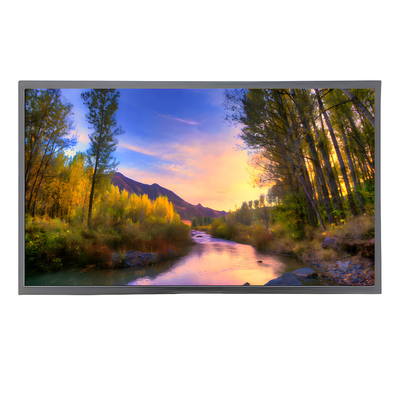

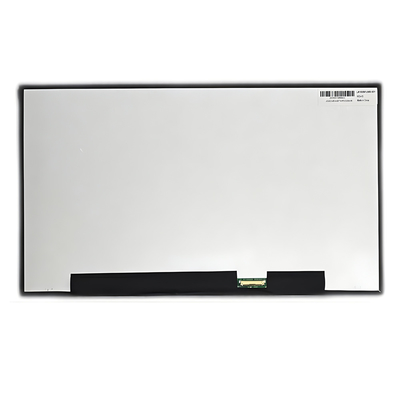

পণ্য Iমাগি
