পণ্যের বিবরণ:
|
| পণ্য: | 2.8 ইঞ্চি TFT LCD | রেজোলিউশন: | 240 x 320 |
|---|---|---|---|
| রঙ: | ২৬২ কে | টাচ স্ক্রিন: | প্রতিরোধী টিপি ছাড়া |
| ইন্টারফেস: | এসপিআই/এমসিইউ/এসপিআই+আরজিবি | দেখার দিক: | আইপিএস, সমস্ত দেখার কোণ |
| ড্রাইভার আইসি: | ILI9341V | সংযোগ: | প্লাগ ইন |
| সারফেস লুমিনেন্স: | 1000 cd/m2(nits) | পিন নাম্বার: | 50 পিন |
| LED লাইফটাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | সূর্যের আলোতে পাঠযোগ্য টিএফটি এলসিডি,240 X 320 ডট TFT LCD,2.8 ইঞ্চি TFT LCD |
||
** ডাটা শীট ডাউনলোড **
SFTO280TZ-7214AT স্পেসিফিকেশন.pdf
এই আইটেমটি সম্পর্কে SFTO280TZ-7214AT উচ্চ উজ্জ্বলতা 1000nits
উচ্চ উজ্জ্বলতা দিবসের আলোতে পাঠযোগ্য ২.৮ ইঞ্চি আইপিএস টিএফটি এলসিডি ডিসপ্লে, 240 x 320 পিক্সেল রেজোলিউশন এবং প্রতিরোধী টাচ স্ক্রিন দিয়ে সজ্জিত,এটি একটি প্রদর্শন ডিভাইস যা বিশেষভাবে বহিরঙ্গন বা উজ্জ্বল পরিবেশে ব্যবহারের জন্য ডিজাইন করা হয়েছে।নিম্নলিখিতটি হল SAEF টেকনোলজির SFTO280TZ-7214AT এর বিস্তারিত ভূমিকাঃ
1. ডিসপ্লে স্ক্রিন স্পেসিফিকেশনঃ
- আকারঃ ২.৮ ইঞ্চি, পোর্টেবল ডিভাইস এবং সীমিত স্থান সহ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
- রেজোলিউশনঃ 240 x 320 পিক্সেল, পরিষ্কার চিত্র এবং পাঠ্য প্রদর্শন প্রদান করে।
- রেসিসিভ টাচ স্ক্রিনঃ এটি একক টাচ সমর্থন করে, ব্যবহারকারীদের টাচ স্ক্রিনের মাধ্যমে কাজ করার অনুমতি দেয়, যা মৌলিক ইন্টারঅ্যাকশন প্রয়োজনের জন্য উপযুক্ত।
-উচ্চ উজ্জ্বলতাঃ ব্যাকলাইটের উজ্জ্বলতা 1000 সিডি / মি 2 পর্যন্ত পৌঁছতে পারে, সরাসরি সূর্যালোক বা উজ্জ্বল পরিবেশে স্পষ্ট পাঠযোগ্যতা নিশ্চিত করে।
-আইপিএস প্রযুক্তিঃ প্লেনে স্যুইচিং (আইপিএস) প্রযুক্তি একটি বিস্তৃত দেখার কোণ প্রদান করে, বিভিন্ন কোণ থেকে একটি ভাল চাক্ষুষ অভিজ্ঞতা নিশ্চিত করে।
-এসপিআই/এমসিইউ/এসপিআই+আরজিবি ইন্টারফেসঃ এই পণ্যটি একাধিক ইন্টারফেসের সাথে সামঞ্জস্যপূর্ণ, গ্রাহকদের নকশা সুবিধা প্রদান করে; পণ্যটি একটি প্লাগ-ইন এফপিসি গ্রহণ করে,যা ক্লায়েন্টের দিকে পণ্য ইনস্টলেশনের স্থিতিশীলতা সর্বাধিক করে তোলে.
2নির্ভরযোগ্য ডিসপ্লে স্পেসিফিকেশনঃ
-বিশাল তাপমাত্রা অপারেশনঃ -20 °C থেকে 70 °C পর্যন্ত তাপমাত্রা পরিসীমা মানিয়ে নিতে সক্ষম, বিভিন্ন পরিবেশের জন্য উপযুক্ত।
- শিল্পের মানের নকশাঃ টেকসই নির্মাণ এবং উপকরণগুলি কঠোর পরিবেশেও স্থিতিশীল অপারেশন নিশ্চিত করে।
-অ্যান্টি-ব্রিলার ট্রিটমেন্টঃ সরাসরি সূর্যের আলোতে প্রতিফলন এবং ব্রিলার হ্রাস করে এবং স্ক্রিনের পাঠযোগ্যতা উন্নত করে।
- RoHS এবং REACH এর সাথে সামঞ্জস্যপূর্ণঃ বিপজ্জনক পদার্থের সীমাবদ্ধতার জন্য পরিবেশগত মান পূরণ করে।
3কাস্টমাইজড সার্ভিস:
- কাস্টমাইজেশন অপশনঃ কাস্টমাইজেশন পরিষেবাগুলি নির্দিষ্ট গ্রাহকদের চাহিদা মেটাতে নির্দিষ্ট ইন্টারফেস, আকার, উজ্জ্বলতা ইত্যাদি সহ সরবরাহ করা যেতে পারে।
4. অ্যাপ্লিকেশন দৃশ্যকল্পঃ
- বহিরঙ্গন তথ্য হ্যান্ডহেল্ড ডিভাইস, শিল্প নিয়ন্ত্রণ প্যানেল, মেডিকেল সরঞ্জাম, অটোমোবাইল প্রদর্শন, ডিজিটাল সিগনেজ ইত্যাদি অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।যা শক্তিশালী আলোর অধীনে পরিষ্কারভাবে প্রদর্শিত হতে হবে.
এই ২.৮ ইঞ্চি আইপিএস টিএফটি এলসিডি ডিসপ্লেটি শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ যা এর উচ্চ উজ্জ্বলতার কারণে বিভিন্ন আলোকসজ্জার অবস্থার মধ্যে পরিষ্কার প্রদর্শন প্রয়োজন।বিস্তৃত দেখার কোণ, এবং দিনের আলোতে পাঠযোগ্যতা।
বৈশিষ্ট্য
| সাধারণ তথ্য | স্পেসিফিকেশন | ইউনিট |
| প্রধান প্যানেল | ||
| প্রদর্শন এলাকা ((AA) | 43.2 ((H) *57.6 ((V) (2.8 ইঞ্চি) | মিমি |
| ড্রাইভার উপাদান | a-Si TFT সক্রিয় ম্যাট্রিক্স | - |
| রং প্রদর্শন করুন | ২৬২ কে | রঙ |
| পিক্সেলের সংখ্যা | 240 ((RGB) *320 | বিন্দু |
| পিক্সেল পিচ | 0.180 ((H) *0.180 ((V) | মিমি |
| দেখার কোণ | সব | ঘন্টা |
| ড্রাইভ আইসি | ILI9341V | - |
| রঙ পিক্সেল বিন্যাস | আরজিবি উল্লম্ব স্ট্রিপ | |
| প্রদর্শন মোড | ট্রান্সমিসিভ/ সাধারণত কালো | - |
| অপারেটিং তাপমাত্রা | -২০+৭০ | °C |
| সংরক্ষণের তাপমাত্রা | -৩০+৮০ | °C |
যান্ত্রিক তথ্য
| পয়েন্ট | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | নোট | |
| মডিউলের আকার | অনুভূমিক ((H) | - | 50.00 | - | মিমি | ±0.2 |
| উল্লম্ব ((V) | - | 69.20 | - | মিমি | ±0.2 | |
| গভীরতা ((D) | - | 3.99 | - | মিমি | ±0.2 | |
| ওজন | - | টিবিডি | - | জি | - | |
রূপরেখা
পিনের বর্ণনা
| পিন নং। | প্রতীক | স্তর | ফাংশন |
| 1 | LEDK | এল | ব্যাকলাইট |
| ২-৫ | LEDA | এইচ | ব্যাকলাইট |
| 6 | আই এম ও | H/L | এমসিইউ ইন্টারফেস মোড নির্বাচন করুন দ্রষ্টব্য (১) |
| 7 | আইএম১ | H/L | |
| 8 | আইএম২ | H/L | |
| 9 | আইএম৩ | H/L | |
| 10 | বাতিল | H/L | হার্ডওয়্যার রিসেট পিন |
| 11 | VSYNC | H/L | RGB এর জন্য উল্লম্ব (ফ্রেম) সিঙ্ক্রোনাইজিং ইনপুট সিগন্যাল |
| 12 | HSYNC | H/L | RGB এর জন্য অনুভূমিক (রেখা) সিঙ্ক্রোনাইজিং ইনপুট সংকেত |
| 13 | DOTCLK | H/L | আরজিবি ইন্টারফেস অপারেশনের জন্য ডট ক্লক সিগন্যাল। |
| 14 | সক্ষম | H/L | আরজিবি ইন্টারফেস অপারেশনের জন্য ডেটা সক্ষম সংকেত। |
| ১৫-৩২ | D17-DB0 | H/L | ডেটা বাস |
| 33 | এসডি০ | H/L | এসপিআই ইন্টারফেসের আউটপুট পিন। |
| 34 | এসডিএ | H/L | এসপিআই ইন্টারফেসের ইনপুট পিন। |
| 35 | আর ডি | H/L | ক্লক পিন পড়তে সক্ষম করুন |
| 36 | ডব্লিউআর-আরএস | H/L | একটি রেজিস্টার নির্বাচন সংকেত |
| 37 | আরএস-এসসিএল | H/L | টাইমার ইনপুট পিন লিখুন সক্ষম করুন |
| 38 | সি এস | H/L | চিপ নির্বাচন ইনপুট পিন |
| 39 | টিই | H/L | ছিঁড়ে ফেলা প্রভাব আউটপুট |
| 40 | আইওভিসিসি | এইচ | পাওয়ার সাপ্লাই (১.৮ ভোল্ট) |
| 41 | আইওভিসিসি | এইচ | পাওয়ার সাপ্লাই ((2.8-3.3V) |
| 42 | ভিসিআই | এইচ | পাওয়ার সাপ্লাই ((2.8-3.3V) |
| 43 | জিএনডি | এল | মাটি |
| 44 | এক্সআর | / | / |
| 45 | YD | / | / |
| 46 | এক্সএল | / | / |
| 47 | ইউ ইউ | / | / |
| 48 | জিএনডি | এল | মাটি |
| 49 | জিএনডি | এল | মাটি |
| 50 | জিএনডি | এল | মাটি |
পরম সর্বোচ্চ রেটিং
|
পয়েন্ট |
প্রতীক |
মূল্যবোধ |
ইউনিট |
|
| মিনিট | ম্যাক্স. | |||
| লজিক সার্কিটের জন্য সরবরাহ ভোল্টেজ | আইওভিসিসি | -০.3 | 4.6 | V |
| অ্যানালগ সার্কিটের জন্য সরবরাহ ভোল্টেজ | ভিসিআই | -০.3 | 4.6 | V |
অপারেটিং শর্তাবলী
|
পয়েন্ট |
প্রতীক |
মূল্যবোধ |
ইউনিট |
মন্তব্য |
||
| মিনিট | প্রকার | ম্যাক্স. | ||||
| পাওয়ার সাপ্লাই | ভিসিসি | 2.7 | 2.8 | 3.3 | V | |
| পাওয়ার সাপ্লাই | আইওভিসিসি | 1.7 | 1.8 | 3.3 | V | |
| স্বাভাবিক মোড বর্তমান খরচ | আইসিসি | - | 12 | - | mA | ভিসিসি=২.৮ ভোল্ট |
| TFT গেট ON ভোল্টেজ | ভিএইচএইচ | 15 | V | |||
| টিএফটি গেট অফ ভোল্টেজ | ভিজিএল | - সাতটা।5 | - | V | ||
ব্যাকলাইট ইউনিট (GND=0V)
|
পয়েন্ট |
প্রতীক |
মূল্যবোধ |
ইউনিট |
মন্তব্য |
||
| মিনিট | প্রকার | ম্যাক্স. | ||||
| ফরোয়ার্ড এফাইড ভোল্টেজ | Vf | 2.8 | - | 3.4 | V | |
| ফরোয়ার্ড সরবরাহ বর্তমান | যদি | - | 120 | - | mA | |
| এলসিএম লুমিন্যান্স | এলভি | 900 | 1000 | - | cd/m2 | আইবি= ১২০ এমএ |
| অভিন্নতা | / | 80 | % | - | ||

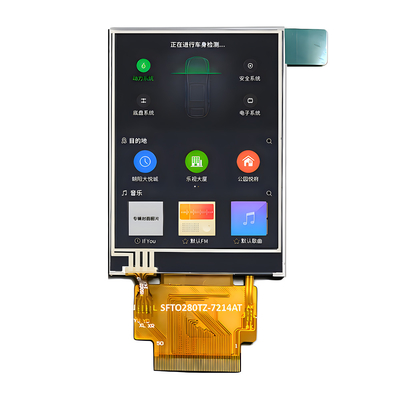

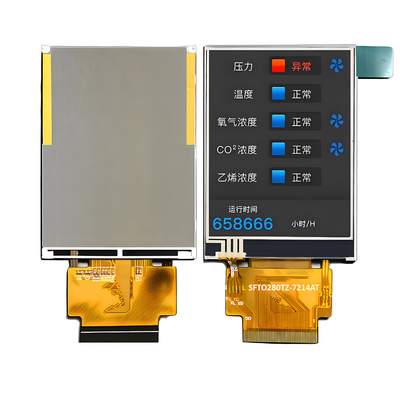

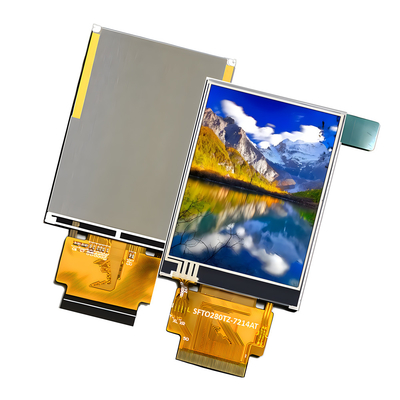

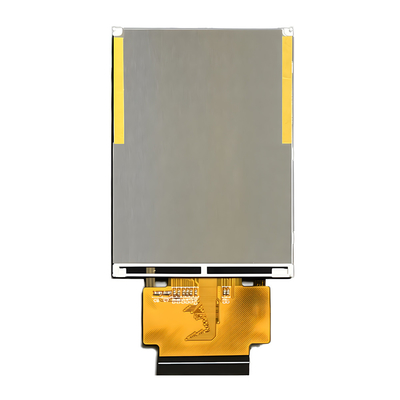

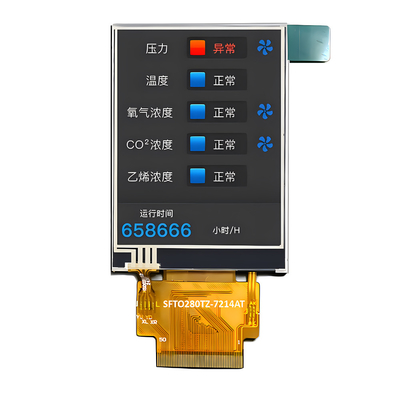

পণ্যের চিত্র
কারখানার সুবিধা এবং শংসাপত্র
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১। আমি কি নমুনা অর্ডার করতে পারি?
উত্তরঃ হ্যাঁ, আমরা মান পরীক্ষা এবং পরিদর্শন করার জন্য নমুনা অর্ডার স্বাগত জানাই। বিভিন্ন প্রকল্পের নম্বর সহ মিশ্র নমুনা গ্রহণযোগ্য।
প্রশ্ন ২ঃ ডেলিভারি সময় কেমন?
উত্তরঃ প্রস্তুত পণ্যগুলির জন্য, অবিলম্বে স্টক নমুনা সরবরাহ করুন। নমুনাটি পুনরায় তৈরি করতে 1-1.5 সপ্তাহ সময় লাগে। ব্যাচ উত্পাদন 4-6 সপ্তাহ সময় নেয়। পণ্য নকশার জন্য, নমুনাগুলি পুনরায় প্রস্তুত করা হয়।বৈঠক ও প্রস্তাবের জন্য ২-৩ দিন বরাদ্দ রয়েছেনমুনা অনুমোদনের পর পরীক্ষামূলক অপারেশন/মার্জিন উৎপাদন ৫-৬ সপ্তাহ সময় নেয়।
প্রশ্ন ৩। নমুনা এবং উৎপাদন আদেশের জন্য আপনার কি ন্যূনতম অর্ডার পরিমাণ সীমা আছে?
উত্তরঃ ন্যূনতম অর্ডার পরিমাণ কম। 3-5 নমুনা পরিদর্শনের জন্য সরবরাহ করা যেতে পারে। ভর উত্পাদনের জন্য ন্যূনতম অর্ডার পরিমাণ সাধারণত প্রতি ব্যাচ 1K হয়।আমরা MP এর ন্যূনতম অর্ডার পরিমাণের চেয়ে কম পরিমাণে ট্রায়াল রান / পিপি রান অর্ডার সমর্থন করি.
প্রশ্ন ৪। আপনি কীভাবে পণ্য পরিবহন করেন এবং পৌঁছাতে কতক্ষণ সময় লাগবে?
উত্তরঃ ডিএইচএল, ইউপিএস, ফেডেক্স বা টিএনটি এর মাধ্যমে জাহাজ। পৌঁছাতে 5-7 দিন সময় লাগে। এয়ার এবং সমুদ্র পরিবহনও ঐচ্ছিক।
Q5. এলসিডি ডিসপ্লে মডিউল অর্ডার কিভাবে?
উত্তরঃ প্রথমে আপনার প্রয়োজনীয়তা বা অ্যাপ্লিকেশনটি আমাদের জানান।
দ্বিতীয়ত, আমরা আপনার প্রয়োজনীয়তা বা আমাদের পরামর্শ উপর ভিত্তি করে একটি উদ্ধৃতি প্রদান করবে।
তৃতীয়ত, গ্রাহক নমুনাটি নিশ্চিত করে এবং আনুষ্ঠানিক আদেশের জন্য একটি আমানত প্রদান করে।
চতুর্থত, আমরা উৎপাদন ব্যবস্থা করি।
Q6. আমি কি এলসিডি পণ্যগুলিতে আমার লোগো মুদ্রণ করতে পারি?
উত্তরঃ হ্যাঁ, এটি। দয়া করে নকশা পর্যায়ে আমাদের আনুষ্ঠানিকভাবে অবহিত করুন যে আমরা পরীক্ষার জন্য আপনার লোগো সহ নমুনা উত্পাদন করব এবং অনুমোদন করব। নমুনা অনুমোদিত হওয়ার পরে,অনুমোদিত নমুনা অনুযায়ী ভর উৎপাদন করা হবে.
প্রশ্ন 7: আপনি কি পণ্যের জন্য গ্যারান্টি প্রদান করেন?
উত্তরঃ হ্যাঁ, আমরা আমাদের পণ্যগুলির জন্য এক বছরের ওয়ারেন্টি প্রদান করি।
প্রশ্ন ৮ঃ ত্রুটিগুলি কীভাবে মোকাবেলা করবেন?
উঃ প্রথমত, আমাদের পণ্যগুলি কঠোর মান নিয়ন্ত্রণ ব্যবস্থার অধীনে উত্পাদিত হয়, যার ত্রুটি হার 0.2% এরও কম।
দ্বিতীয়ত, গ্যারান্টি সময়ের মধ্যে, আমরা নতুন এলসিডি ডিসপ্লে এবং নতুন অর্ডার ছোট ব্যাচ পাঠাতে হবে. ত্রুটিপূর্ণ বাল্ক পণ্য জন্য, আমরা মেরামত এবং আপনার কাছে তাদের পুনরায় পাঠাতে হবে,অথবা আমরা বাস্তব পরিস্থিতি অনুযায়ী পুনরায় কল সহ সমাধান নিয়ে আলোচনা করতে পারি.
