পণ্যের বিবরণ:
|
কীওয়ার্ড: | 8 ইঞ্চি TFT LCD | রেজোলিউশন: | 1920*1200 |
---|---|---|---|
ইন্টারফেস: | এলভিডিএস | পিন: | 45 পিন |
টাচ স্ক্রিন: | উপলব্ধ / ঐচ্ছিক | সারফেস লুমিনেন্স: | 1200 cd/m2 (nits) |
LED লাইফটাইম: | 40,000 ঘন্টা | দেখার দিক: | সমস্ত দেখার কোণ |
সংযোগ: | সংযোগকারী প্রকার | অপারেটিং টেম্প।: | -30℃ থেকে +85℃ |

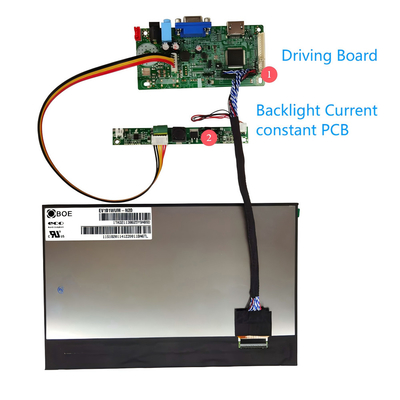

ড্রাইভিং বোর্ড: | উপলব্ধ / ঐচ্ছিক | LED বর্তমান ধ্রুবক: | উপলব্ধ / ঐচ্ছিক |
কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত | সাক্ষ্যদান: | ISO9001:2015 / ISO14000:2015 |
বিশেষভাবে তুলে ধরা: | 1200nits TFT LCD ডিসপ্লে,FHD TFT এলসিডি ডিসপ্লে,এলভিডিএস ইন্টারফেস টিএফটি এলসিডি ডিসপ্লে |
ডেটাশিট ডাউনলোড করুন
SFTO800BD-7218AN নির্দিষ্টকরণ.pdf
এই আইটেম সম্পর্কে SFTO800BD-7218AN
সংক্ষিপ্ত বিবরণ
আমাদের ৮ ইঞ্চি উচ্চ উজ্জ্বলতা টিএফটি এলসিডি ডিসপ্লেটি চ্যালেঞ্জিং আলোর অবস্থার মধ্যে উচ্চতর চাক্ষুষ কর্মক্ষমতা প্রদানের জন্য ডিজাইন করা হয়েছে।1200 নিটের একটি চিত্তাকর্ষক উজ্জ্বলতা এবং 1920 x 1200 ডট এর একটি পূর্ণ এইচডি রেজোলিউশন সহ, এই ডিসপ্লেটি স্পষ্টতা এবং প্রাণবন্ততা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য নিখুঁত। এর এলভিডিএস (নিম্ন-ভোল্টেজ ডিফারেনশিয়াল সিগন্যালিং) ইন্টারফেস উচ্চ গতির ডেটা ট্রান্সফার এবং সর্বোত্তম চিত্রের গুণমান নিশ্চিত করে,এটি বিভিন্ন শিল্পের জন্য উপযুক্ত, বাণিজ্যিক এবং ভোক্তা অ্যাপ্লিকেশন।
উচ্চ উজ্জ্বলতা: ১২০০ নিট এ, এই ডিসপ্লেটি ব্যতিক্রমী উজ্জ্বল, যা এটিকে বহিরঙ্গন পরিবেশ বা ভাল আলোযুক্ত অভ্যন্তরীণ স্থানে ব্যবহারের জন্য আদর্শ করে তোলে। এটি সরাসরি সূর্যের আলোতেও চমৎকার দৃশ্যমানতা নিশ্চিত করে.
ফুল এইচডি রেজোলিউশনঃ 1920 x 1200 পিক্সেল রেজোলিউশনের সাথে, এই ডিসপ্লেটি ধারালো চিত্র এবং বিস্তারিত ভিজ্যুয়াল সরবরাহ করে, সামগ্রিক ব্যবহারকারীর অভিজ্ঞতা উন্নত করে।
এলভিডিএস ইন্টারফেসঃ এলভিডিএস ইন্টারফেস কম শক্তি খরচ সঙ্গে উচ্চ গতির ডেটা ট্রান্সমিশন অনুমতি দেয়। এটি বহুমুখী সামঞ্জস্যতা নিশ্চিত, বিভিন্ন ডিভাইস সমর্থন করে।
বিস্তৃত দেখার কোণঃ ডিসপ্লেটি বিস্তৃত দেখার কোণ (সাধারণত 160 ° অনুভূমিক এবং উল্লম্ব) সরবরাহ করে, রঙের বিকৃতি ছাড়াই বিভিন্ন অবস্থান থেকে পরিষ্কার দৃশ্যমানতার অনুমতি দেয়।
রঙের পারফরম্যান্সঃ উচ্চ রঙের ব্যাপ্তি এবং চমৎকার রঙের পুনরুত্পাদন সহ, ডিসপ্লেটি প্রাণবন্ত, বাস্তব জীবনের মতো চিত্র প্রদর্শন করতে সক্ষম, এটি মাল্টিমিডিয়া অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
স্থায়িত্বঃ স্থায়িত্বের জন্য ডিজাইন করা, টিএফটি এলসিডি বিভিন্ন পরিবেশগত অবস্থার প্রতিরোধের জন্য নির্মিত। এটি ধাক্কা প্রতিরোধী এবং চ্যালেঞ্জিং সেটিংসে কার্যকরভাবে কাজ করতে পারে।
সহজ ইন্টিগ্রেশনঃ কমপ্যাক্ট ফর্ম ফ্যাক্টর এবং স্ট্যান্ডার্ড ইন্টারফেসগুলি বিদ্যমান সিস্টেমে প্রদর্শনকে সহজেই সংহত করে, একটি বিরামবিহীন ইনস্টলেশন প্রক্রিয়া নিশ্চিত করে।
আউটডোর ডিসপ্লে: বাইরের পরিবেশের জন্য কিওস্ক, ডিজিটাল সাইনবোর্ড এবং তথ্য বোর্ডগুলির জন্য আদর্শ, যেখানে দৃশ্যমানতা গুরুত্বপূর্ণ।
ইন্ডাস্ট্রিয়াল কন্ট্রোল প্যানেলঃ মনিটরিং সিস্টেম, সরঞ্জাম নিয়ন্ত্রণ এবং অটোমেশন ইন্টারফেসের জন্য উপযুক্ত যা পরিষ্কার এবং নির্ভরযোগ্য প্রদর্শন কর্মক্ষমতা প্রয়োজন।
পোর্টেবল ডিভাইসঃ হ্যান্ডহেল্ড ডিভাইস, ট্যাবলেট এবং পোর্টেবল মাল্টিমিডিয়া প্লেয়ারগুলির জন্য উপযুক্ত যা উচ্চ উজ্জ্বলতা এবং দুর্দান্ত প্রতিক্রিয়াশীলতার সুবিধা পায়।
মেডিকেল সরঞ্জামঃ মেডিকেল ইমেজিং ডিভাইস এবং ডায়াগনস্টিক সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে, সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় স্পষ্ট ভিজ্যুয়াল সরবরাহ করে।
৮ ইঞ্চি উচ্চ উজ্জ্বলতা টিএফটি এলসিডি ডিসপ্লেটি অত্যাধুনিক প্রযুক্তি, উচ্চ কার্যকারিতা এবং বহুমুখিতা একত্রিত করে, এটিকে বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য একটি দুর্দান্ত পছন্দ করে তোলে।বাইরের পরিবেশ বা শিল্প পরিবেশে ব্যবহার করা হয় কিনা, এই প্রদর্শনটি দৃশ্যমানতা এবং নির্ভরযোগ্যতা নিশ্চিত করে, ব্যবহারকারীর অভিজ্ঞতা এবং সন্তুষ্টি বাড়ায়।
বৈশিষ্ট্য
প্যারামিটার | স্পেসিফিকেশন | ইউনিট | মন্তব্য |
রূপরেখা আকার | 181.7 ((H) ×119.8 ((V) ×5.5 ((T) | মিমি | এমওজি |
সক্রিয় এলাকা | 172.224 ((H) ×107.640 ((V) | মিমি | নোট ১।1 |
উজ্জ্বলতা | ১০০০-১২০০ | cd/m2 | - |
পিক্সেল সংখ্যা | 1920 ((H) xRGB×1200 (V) | পিক্সেল | - |
পিক্সেল পিচ | 29.9 ((H) ×3×89.7 ((V) | μm | - |
পিক্সেল বিন্যাস | আরজিবি উল্লম্ব স্ট্রিপ | - | - |
রং প্রদর্শন করুন | 16.7M | - | - |
রঙের ব্যাপ্তি | ৭০% (মিনিট), ৭৫% (টাইপ) | CF @C হালকা | |
প্রদর্শন মোড | সাধারণত কালো | - | - |
দিকনির্দেশনা | 85/85/85/85 (টাইপ) 80/80/80/80 (মিনিট) | ডিগ। | CR>=10 |
ওজন | টিবিডি | গ্রাম | - |
ইন্টারফেস | 2-পোর্ট এলভিডিএস ((৮ বিট) | - | - |
আইসি | FL5893DA | নোট ১।2 |
নোট ১।1: H: অনুভূমিক দৈর্ঘ্য, V: উল্লম্ব দৈর্ঘ্য।
নোট ১।2: এই পণ্যের জন্য সামঞ্জস্যপূর্ণ ICs FL5893DA অন্তর্ভুক্ত, দয়া করে আইসি প্রস্তুতকারকের সাথে যোগাযোগ করুন এবং তাদের মধ্যে যে কোনও একটি নির্বাচন করার সময় এটি নিশ্চিত করুন। আইসি সম্পর্কে আমরা কেবলমাত্র রেফারেন্সের জন্য অনুমান করি।
যান্ত্রিক অঙ্কন
পিনের বর্ণনা
না, না। | প্রতীক | ফাংশন | না, না। | প্রতীক | ফাংশন |
1 | ভিএলইডি- | এলইডি ব্যাকলাইটের জন্য শক্তি (ক্যাথোড) | 24 | জিএনডি | মাটি |
2 | ভিএলইডি- | এলইডি ব্যাকলাইটের জন্য শক্তি (ক্যাথোড) | 25 | OLV2P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক |
3 | ভিএলইডি+ | এলইডি ব্যাকলাইটের জন্য শক্তি (অ্যানোড) | 26 | OLV2N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক |
4 | ভিএলইডি+ | এলইডি ব্যাকলাইটের জন্য শক্তি (অ্যানোড) | 27 | জিএনডি | মাটি |
5 | এন সি | কোন সংযোগ নেই | 28 | OLVCLKP | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক |
6 | জিএনডি | মাটি | 29 | OLVCLKN | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক |
7 | ELV3P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক | 30 | জিএনডি | মাটি |
8 | ELV3N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক | 31 | OLV1P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক |
9 | জিএনডি | মাটি | 32 | OLV1N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক |
10 | ELV2P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক | 33 | জিএনডি | মাটি |
11 | ELV2N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক | 34 | OLV0P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক |
12 | জিএনডি | মাটি | 35 | OLV0N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক |
13 | ELVCLKP | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক | 36 | জিএনডি | মাটি |
14 | ELVCLK N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক | 37 | আই২সি _এসডিএ | I2C এর জন্য তথ্য ইনপুট/আউটপুট ((অনুগ্রহ করে এই পিনগুলি খুলতে দিন।) |
15 | জিএনডি | মাটি | 38 | আই২সি _এসসিএল | I2C এর জন্য ঘড়ির সংকেত (অনুগ্রহ করে এই পিনগুলি খুলুন) |
16 | ELV1P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক | 39 | VDD_OTP | ওটিপি সার্কিটের জন্য পাওয়ার সাপ্লাই (অনুগ্রহ করে এই পিনগুলি খুলুন) |
17 | ELV1N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক | 40 | EEPEN | শুধুমাত্র পিন পরীক্ষা ((দয়া করে এই পিন খুলতে দিন.) |
18 | জিএনডি | মাটি | 41 | VDDIN | পাওয়ার সাপ্লাই |
19 | ELV0P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক | 42 | VDDIN | পাওয়ার সাপ্লাই |
20 | ELV0N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক | 43 | VDDIN | পাওয়ার সাপ্লাই |
21 | জিএনডি | মাটি | 44 | VDDIN | পাওয়ার সাপ্লাই |
22 | OLV3P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক | 45 | VDDIN | পাওয়ার সাপ্লাই |
23 | OLV3N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক |
অপটিক্যাল স্পেসিফিকেশন
প্যারামিটার | প্রতীক | শর্ত | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | মন্তব্য | |
দেখার কোণ পরিসীমা |
অনুভূমিক |
Θ3 |
সিআর > ১০ |
80 | 85 | - | ডিগ। |
নোট ৬।1 |
Θ9 | 80 | 85 | - | ডিগ। | ||||
উল্লম্ব |
Θ১২ | 80 | 85 | - | ডিগ। | |||
Θ6 | 80 | 85 | - | ডিগ। | ||||
কন্ট্রাস্ট অনুপাত | সিআর |
Θ = ০ |
1000 | 1200 | - |
HC+APF নোট ৬.২/৬।3 |
||
কোষ সংক্রমণ | Tr | 3.8 | 4.5 | - | % | |||
Chroma@CIE1931 |
Rx |
Θ = ০ |
0.654 | 0.674 | 0.694 |
@সি লাইট নোট ৬।4 |
||
রাই | 0.302 | 0.322 | 0.342 | |||||
Gx | 0.249 | 0.269 | 0.289 | |||||
জিআই | 0.582 | 0.602 | 0.622 | |||||
Bx | 0.113 | 0.133 | 0.153 | |||||
দ্বারা | 0.095 | 0.115 | 0.135 | |||||
Wx | 0.276 | 0.296 | 0.316 | |||||
ওয়াই | 0.318 | 0.338 | 0.358 | |||||
রঙের ব্যাপ্তি | Θ = ০ | 70 | 75 | - | % | |||
প্রতিক্রিয়া সময় | Tr+Tf |
Ta= 25 C Θ = ০ |
- |
30 | 35 | এম এস | নোট ৬।5 |
নির্ভরযোগ্যতা পরীক্ষার পরামিতি
না. | পয়েন্ট | শর্ত |
1 | উচ্চ তাপমাত্রা স্টোরেজ পরীক্ষা ((HTS) | ৮৫ ডিগ্রি সেলসিয়াস, ২৪০ ঘন্টা, অপারেশনাল নয় |
2 | নিম্ন তাপমাত্রা স্টোরেজ পরীক্ষা ((LTS) | -৩০ ডিগ্রি সেলসিয়াস, ২৪০ ঘন্টা, অপারেশনাল নয় |
3 | উচ্চ তাপমাত্রা অপারেটিং পরীক্ষা ((HTO) | ৮৫ ডিগ্রি সেলসিয়াস, ২৪০ ঘন্টা, অপারেশনাল |
4 | নিম্ন তাপমাত্রা অপারেটিং পরীক্ষা ((LTO) | -৩০ ডিগ্রি সেলসিয়াস, ২৪০ ঘন্টা, অপারেশনাল |
5 | তাপীয় আর্দ্রতা অপারেটিং পরীক্ষা ((THO) | 60°C/90%RH, 240 ঘন্টা, অপারেশনাল |
6 | তাপীয় চক্র স্টোরেজ পরীক্ষা ((TST) | -30~80°C, 100চক্র, 1 ঘন্টা/চক্র, অপারেশনাল নয় |
7 |
চিত্র আঠালো |
5*5 প্যাটার্ন, 1 ঘন্টা 25°C±2°C চেক প্যাটার্ন গ্রে 127, ৩ মিনিট পরে, মাউরা সম্পূর্ণরূপে মুছে ফেলা উচিত |

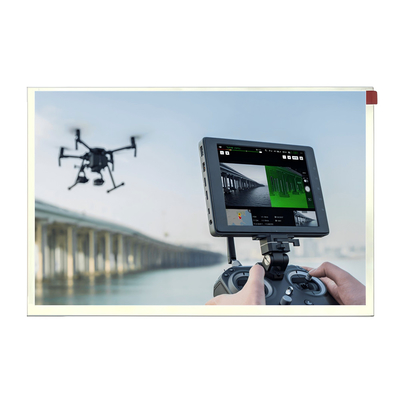

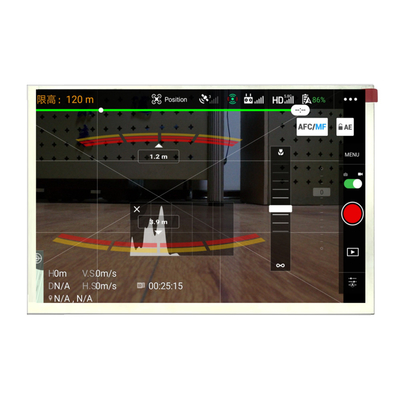

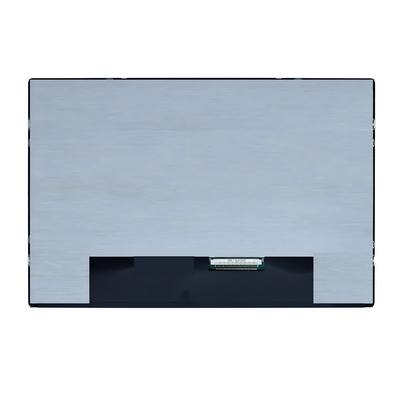

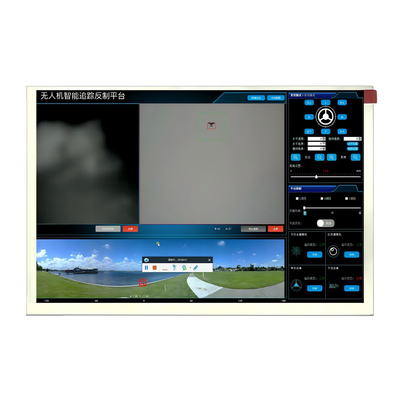

পণ্যের চিত্র
