পণ্যের বিবরণ:
|
| পণ্য: | 4 ইঞ্চি সার্কুলার TFT LCD | রেজোলিউশন: | 720x720 |
|---|---|---|---|
| ইন্টারফেস: | এমআইপিআই | টাচ স্ক্রিন: | না, CTP ঐচ্ছিক |
| দেখার দিক: | আইপিএস (80/80/80/80) | পিন নাম্বার: | 30 পিন |
| মডিউল আকার: | 107.60(H) *111.87(V)*3.83(T) | সক্রিয় এলাকা: | 101.52 (মিমি) ব্যাস |
| সারফেস লুমিনেন্স: | 1000 সিডি/মি2 (নিট) | অপারেটিং টেম্প।: | -30℃ থেকে +85℃ |
| LED লাইফটাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রোহস এন্ড রিচ সম্মত |
| বিশেষভাবে তুলে ধরা: | অটোমোটিভ গ্রেড টিএফটি এলসিডি ডিসপ্লে,1000nits TFT LCD ডিসপ্লে,720 X 720 ডট গোলাকার টিএফটি এলসিডি |
||
** ডেটাশীট ডাউনলোড করুন **
SFTO400XC-7095A3N স্পেসিফিকেশন ((1000Nits) ।pdf
FL7707N_DS_V0.2_20230324_গ্রাহক.pdf
এই পণ্য সম্পর্কেSFTO400XC-7095A3N
আমাদের উচ্চ পারফরম্যান্স 4 ইঞ্চি বৃত্তাকার টিএফটি এলসিডি ডিসপ্লে, 720 x 720 পিক্সেলের একটি চমকপ্রদ রেজোলিউশনের সাথে পরিচয় করিয়ে দিচ্ছি।এই ডিসপ্লে একটি উন্নত MIPI ইন্টারফেস seamless সংযোগ এবং উচ্চ গতির তথ্য সংক্রমণ জন্য ব্যবহার করেএই অত্যাধুনিক ডিসপ্লেটি, 1000 নিটের একটি চিত্তাকর্ষক উজ্জ্বলতার সাথে, বিশেষভাবে অটোমোটিভ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, যা স্থায়িত্ব, স্বচ্ছতা,এবং বিভিন্ন ড্রাইভিং অবস্থার মধ্যে নির্ভরযোগ্যতা.
মূল বৈশিষ্ট্য:
উচ্চ রেজোলিউশনঃ
গোলাকার ডিসপ্লে ডিজাইনঃ
উচ্চ উজ্জ্বলতা (১০০০ নিট):
এমআইপিআই ইন্টারফেসঃ
বিস্তৃত দেখার কোণ:
কম শক্তি খরচঃ
অ্যাপ্লিকেশনঃ
সিদ্ধান্ত
আমাদের 4 ইঞ্চি 720 x 720 ডটস রাউন্ড টিএফটি এলসিডি ডিসপ্লে দিয়ে আপনার পণ্যকে উন্নত করুন। এর উচ্চ উজ্জ্বলতা, উচ্চ রেজোলিউশন,এবং উদ্ভাবনী নকশা একত্রিত একটি ব্যতিক্রমী চাক্ষুষ অভিজ্ঞতা বিভিন্ন শিল্পের চাহিদা পূরণের জন্য তৈরি করা. আপনি নতুন গ্যাজেট তৈরি করছেন বা বিদ্যমান ডিভাইস আপগ্রেড করছেন, এই ডিসপ্লেটি পারফরম্যান্স, নান্দনিকতা এবং কার্যকারিতা খুঁজছেন তাদের জন্য একটি নিখুঁত পছন্দ।
বৈশিষ্ট্য
| সাধারণ তথ্য | বিষয়বস্তু |
| এলসিডি ডিসপ্লে আকার (ভিন্নরেখা) | ৪ ইঞ্চি গোলাকার টিএফটি |
| মডিউল গঠন | টিএফটি প্রদর্শন |
| এলসিডি ডিসপ্লে টাইপ | টিএফটি/ট্রান্সমিসিভ |
| এলসিডি ডিসপ্লে মোড | সাধারণত কালো |
| প্রস্তাবিত দেখার দিক | আইপিএস সমস্ত দেখার কোণ |
| মডিউলের আকার (W×H×T) | 107.60 ((H) *111.87 ((V) *3.83 ((T) |
| সক্রিয় এলাকা (W × H) | 101.52 মিমি ব্যাসার্ধ |
| পিক্সেলের সংখ্যা (রেজোলিউশন) | 720RGB×720 পিক্সেল |
| মডিউল ইন্টারফেসের ধরন | এমআইপিআই ইন্টারফেস |
| অপারেটিং টেম্প। | -30°C থেকে +80°C |
| পৃষ্ঠের উজ্জ্বলতা | ১০০০ সিডি/মি২ |
| রঙের সংখ্যা | 16.7M |
| ব্যাকলাইটের ধরন | সাদা এলইডি |
যান্ত্রিক রূপরেখা অঙ্কন
পিন সংজ্ঞা
| না। | পিন | বর্ণনা |
| 1 | LEDA | এলইডি অ্যানোড |
| 2 | LEDK1 | LED ক্যাথোড |
| 3 | LEDK2 | LED ক্যাথোড |
| 4 | ভিসিআই | পাওয়ার সাপ্লাই ২.৮-৩.৩ ভোল্ট |
| 5 | আইওভিসিসি | পাওয়ার সাপ্লাই 1.8V-2.0V |
| 6 | রিসেট | এলসিএম রিসেট সংকেত |
| 7 | টিই | ছিঁড়ে ফেলা প্রভাব আউটপুট |
| 8 | পিডব্লিউএম | LCD ড্রাইভার নিয়ন্ত্রণের জন্য PWM ফ্রিকোয়েন্সি আউটপুট। |
| 9 | জিএনডি | মাটি |
| 10 | D0P | DSI-D0+ তথ্য সংকেত |
| 11 | D0N | DSI-D0- ডেটা সংকেত |
| 12 | জিএনডি | মাটি |
| 13 | ডি১পি | DSI-D1+ তথ্য সংকেত |
| 14 | D1N | DSI-D1- ডেটা সংকেত |
| 15 | জিএনডি | মাটি |
| 16 | CLKP | ডিএসআই-ক্লক+ |
| 17 | CLKN | ডিএসআই-ক্লক- |
| 18 | জিএনডি | মাটি |
| 19 | ডি২পি | ডিএসআই-ডি২+ তথ্য সংকেত |
| 20 | ডি২এন | DSI-D2- ডেটা সংকেত |
| 21 | জিএনডি | মাটি |
| 22 | ডি৩পি | DSI-D3+ তথ্য সংকেত |
| 23 | D3N | DSI-D4- ডেটা সিগন্যাল |
| 24 | জিএনডি | মাটি |
| 25 | TP_INT | স্পর্শ বিচ্ছিন্ন করুন |
| 26 | TP_SDA | টাচ আইআইসি ডাটা সিগন্যাল |
| 27 | TP_SCL | টাচ আইআইসি ক্লক সিগন্যাল |
| 28 | TP_RESET | টাচ রিসেট সিগন্যাল |
| 29 | TP_VCI | টাচ পাওয়ার সাপ্লাই |
| 30 | TP_IOVCC | টাচ পাওয়ার সাপ্লাই |
|
পয়েন্ট |
প্রতীক |
মূল্য |
ইউনিট |
|
লজিকের জন্য পাওয়ার সাপ্লাই ভোল্টেজ |
ভিডিডি |
0.৩~৩।6 |
V |
|
ইনপুট ভোল্টেজ |
ভিন |
ভিডিডি+০।3 |
V |
|
অপারেটিং তাপমাত্রা |
শীর্ষ |
- ৩০ থেকে ৮০ |
°C |
|
সংরক্ষণের তাপমাত্রা |
টিএসটিজি |
- ৩০ থেকে ৮০ |
°C |
বৈদ্যুতিক বৈশিষ্ট্য
|
পয়েন্ট |
প্রতীক |
মিনিট |
প্রকার |
ম্যাক্স |
ইউনিট |
পরীক্ষার অবস্থা |
|
অপারেটিং ভোল্টেজ |
ভিডিডি |
2.6 |
2.8 |
3.3 |
V |
- |
|
সরবরাহের স্রোত |
আইডিডি |
- |
- |
30 |
mA |
VDD=2.8V,Ta=25°C |
|
ইনপুট ভোল্টেজ |
এইচআইভি |
0.8VDD |
- |
ভিডিডি |
V |
- |
|
ভিআইএল |
0 |
- |
0.2VDD |
V |
||
|
ইনপুট ফুটো বর্তমান |
আইআইএল |
- এক।0 |
- |
1.0 |
mA |
VIN=VDD বা VSS |
ড্রাইভিং ব্যাকলাইট
|
পয়েন্ট |
প্রতীক |
মিনিট |
প্রকার |
ম্যাক্স |
ইউনিট |
|
সামনের স্রোত |
যদি |
-- |
180 |
- |
mA |
|
সামনের ভোল্টেজ |
VF |
14 |
15 |
16.3 |
V |
|
সংযোগ মোড |
পি |
-- |
5S2P |
-- |
|
|
এলইডি নম্বর |
/ |
|
10 |
|
পিসি |
|
এলইডি লাইফ টাইম |
|
30000 |
40000 |
|
ঘন্টা |
অপটিক্যাল বৈশিষ্ট্য
|
পয়েন্ট |
প্রতীক |
শর্ত |
মিনিট |
প্রকার |
ম্যাক্স |
ইউনিট |
|
দৃষ্টিকোণ |
θT |
সিআর-১০ |
|
85 |
- |
ডিগ্রি |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
কন্ট্রাস্ট অনুপাত |
সিআর |
θ=0° |
800 |
1000 |
- |
- |
|
প্রতিক্রিয়া সময় |
টন |
২৫°সি |
- |
25 |
35 |
এম এস |
|
টফ |
||||||
|
অভিন্নতা |
ইউ |
- |
- |
- |
- |
% |
|
এনটিএসসি |
- |
- |
63 |
68 |
- |
% |
|
উজ্জ্বলতা |
এল |
- |
850 |
1000 |
- |
cd/m2 |

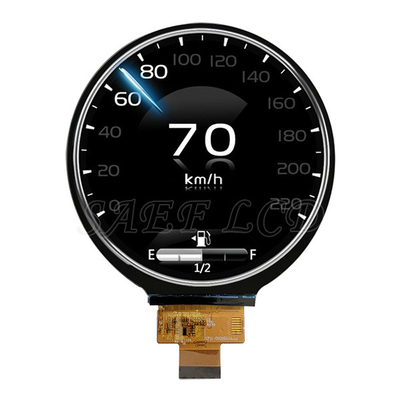

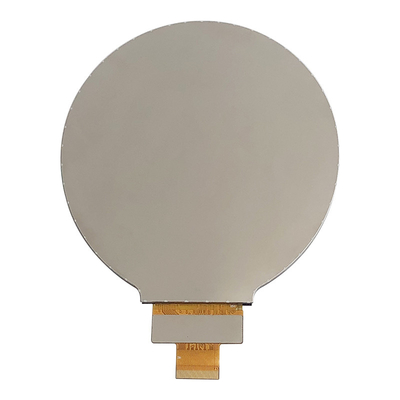

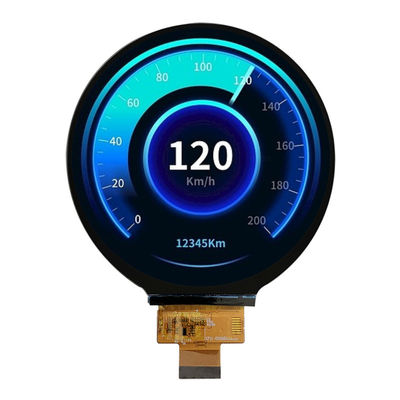

পণ্যের চিত্র
সুবিধা এবং সার্টিফিকেট
