পণ্যের বিবরণ:
|
পণ্য: | 2.8 ইঞ্চি TFT LCD | রেজোলিউশন: | 240 x 320 |
---|---|---|---|
রঙ: | ২৬২ কে | টাচ স্ক্রিন: | প্রতিরোধী টাচস্ক্রিন |
ইন্টারফেস: | এমসিইউ, আরজিবি | দেখার দিক: | আইপিএস, সমস্ত দেখার কোণ |
ড্রাইভার আইসি: | ILI9341V | সংযোগ: | জিআইএফ |
সারফেস লুমিনেন্স: | 1000 cd/m2(nits) | পিন নাম্বার: | 50 পিন |
LED লাইফটাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | 240 X 320 ডট উচ্চ উজ্জ্বলতা টিএফটি,টিএফটি এলসিডি ডিসপ্লে 240 X 320 ডট,2.8 ইঞ্চি উচ্চ উজ্জ্বলতা টিএফটি |
এই আইটেম সম্পর্কে SFTO280TZ-7214AT
সেফ টেকনোলজি প্রদর্শন প্রযুক্তির ক্ষেত্রে আমাদের সর্বশেষ উদ্ভাবন উপস্থাপন করতে পেরে আনন্দিত: উচ্চ উজ্জ্বলতা 1000nits 2.8 ইঞ্চি TFT LCD।আপনি বাইরের অ্যাপ্লিকেশনের জন্য ডিজাইন করছেন বা আপনার ডিভাইসের জন্য একটি পরিষ্কার এবং প্রাণবন্ত প্রদর্শন প্রয়োজন কিনা, এই স্ক্রিনটি অপরাজেয় পারফরম্যান্স এবং নির্ভরযোগ্যতা প্রদান করে।
অসামান্য উজ্জ্বলতা:এই ডিসপ্লেটি 1000 নিটের একটি চিত্তাকর্ষক উজ্জ্বলতার স্তরের সাথে সরাসরি সূর্যের আলোতেও সামগ্রীটি দৃশ্যমান করে তোলে, এটি বহিরঙ্গন এবং উচ্চ পরিবেষ্টিত আলো পরিবেশের জন্য আদর্শ করে তোলে।
কমপ্যাক্ট আকারঃমাত্র ২.৮ ইঞ্চি পরিমাপ করে, এই ডিসপ্লে বহনযোগ্যতা এবং ব্যবহারযোগ্যতার মধ্যে নিখুঁত ভারসাম্য অর্জন করে, বিভিন্ন কমপ্যাক্ট ডিভাইসে নির্বিঘ্নে ফিট করে।
উচ্চ রেজোলিউশনঃ240 x 320 পিক্সেল রেজোলিউশন স্পষ্ট এবং পরিষ্কার ভিজ্যুয়াল গ্যারান্টি দেয়, বিস্তারিত গ্রাফিক্স এবং পাঠ্যের অনুমতি দেয়, ব্যবহারকারীর অভিজ্ঞতা উন্নত করে।
আইপিএস প্রযুক্তিঃইন-প্লেন সুইচিং (আইপিএস) প্রযুক্তি ব্যবহার করে, প্রদর্শনটি বিস্তৃত দেখার কোণ এবং সঠিক রঙ পুনরুত্পাদন সরবরাহ করে, যা নিশ্চিত করে যে চিত্র এবং ভিডিওগুলি যে কোনও দৃষ্টিকোণ থেকে দুর্দান্ত দেখাচ্ছে।
বহুমুখী ইন্টারফেসঃএমসিইউ এবং আরজিবি উভয় ইন্টারফেসের সাথে সজ্জিত, এই ডিসপ্লেটি অত্যন্ত অভিযোজিত, যা মাইক্রোকন্ট্রোলার অ্যাপ্লিকেশন এবং বিদ্যমান সিস্টেমগুলির একটি পরিসরে একীভূত করা সহজ করে তোলে।
এনার্জি এফেক্টিভঃদক্ষতা মাথায় রেখে ডিজাইন করা হয়েছে, ডিসপ্লেটি উজ্জ্বলতা এবং শক্তি খরচকে ভারসাম্যপূর্ণ করে তোলে, যা পোর্টেবল ডিভাইসে ব্যাটারির আয়ু বাড়াতে সাহায্য করে।
উন্নত দৃশ্যমানতা:উজ্জ্বল পরিবেশে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যেমন বহিরঙ্গন কিওস্ক, পরিধানযোগ্য ডিভাইস এবং অটোমোবাইল ডিসপ্লে।
ব্যবহারকারী-বান্ধবঃউচ্চ-রেজোলিউশন এবং প্রাণবন্ত রঙগুলি সামগ্রিক ব্যবহারকারীর অভিজ্ঞতা উন্নত করে, এটি পড়তে এবং ডিসপ্লেটির সাথে ইন্টারঅ্যাক্ট করা সহজ করে তোলে।
সহজ ইন্টিগ্রেশনঃদ্বৈত ইন্টারফেস বিকল্পগুলির সাহায্যে, ডেভেলপাররা সহজেই বিভিন্ন মাইক্রোকন্ট্রোলার এবং সিস্টেমের সাথে প্রদর্শনটি সংযুক্ত করতে পারে, নকশা জটিলতা এবং বাজারে সময় হ্রাস করে।
স্থায়িত্বঃবিভিন্ন অ্যাপ্লিকেশনের চাহিদা সহ্য করতে নির্মিত, দীর্ঘায়ু এবং সময়ের সাথে ধারাবাহিক কর্মক্ষমতা নিশ্চিত করে।
উচ্চ উজ্জ্বলতা 1000nits 2.8-ইঞ্চি টিএফটি এলসিডি ডিসপ্লে একটি শক্তিশালী, বহুমুখী এবং উচ্চ-কার্যকারিতা প্রদর্শন খুঁজছেন পেশাদারদের জন্য চূড়ান্ত সমাধান।আপনার ডিভাইসগুলিকে অতুলনীয় উজ্জ্বলতা এবং স্পষ্টতার সাথে উন্নত করুন, এবং শিল্প থেকে গ্রাহক ইলেকট্রনিক্স পর্যন্ত বিভিন্ন অ্যাপ্লিকেশন সরবরাহ করে।
আরো তথ্যের জন্য, নমুনা, অথবা আপনার নির্দিষ্ট চাহিদা আলোচনা করার জন্য, আমাদের সাথে যোগাযোগ করুন.
বৈশিষ্ট্য
সাধারণ তথ্য | স্পেসিফিকেশন | ইউনিট |
প্রধান প্যানেল | ||
প্রদর্শন এলাকা ((AA) | 43.2 ((H) *57.6 ((V) (2.8 ইঞ্চি) | মিমি |
ড্রাইভার উপাদান | a-Si TFT সক্রিয় ম্যাট্রিক্স | - |
রং প্রদর্শন করুন | ২৬২ কে | রঙ |
পিক্সেলের সংখ্যা | 240 ((RGB) *320 | বিন্দু |
পিক্সেল পিচ | 0.180 ((H) *0.180 ((V) | মিমি |
দেখার কোণ | সব | ঘন্টা |
ড্রাইভ আইসি | ILI9341V | - |
রঙ পিক্সেল বিন্যাস | আরজিবি উল্লম্ব স্ট্রিপ | |
প্রদর্শন মোড | ট্রান্সমিসিভ/ সাধারণত কালো | - |
অপারেটিং তাপমাত্রা | -২০+৭০ | °C |
সংরক্ষণের তাপমাত্রা | -৩০+৮০ | °C |
যান্ত্রিক তথ্য
পয়েন্ট | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | নোট | |
মডিউলের আকার | অনুভূমিক ((H) | - | 50.00 | - | মিমি | ±0.2 |
উল্লম্ব ((V) | - | 69.20 | - | মিমি | ±0.2 | |
গভীরতা ((D) | - | 3.99 | - | মিমি | ±0.2 | |
ওজন | - | টিবিডি | - | জি | - |
বাহ্যিক মাত্রা
ইন্টারফেস পিন সংজ্ঞা
পিন নং। | প্রতীক | স্তর | ফাংশন |
1 | LEDK | এল | ব্যাকলাইট |
২-৫ | LEDA | এইচ | ব্যাকলাইট |
6 | আই এম ও | H/L | এমসিইউ ইন্টারফেস মোড নির্বাচন করুন দ্রষ্টব্য (১) |
7 | আইএম১ | H/L | |
8 | আইএম২ | H/L | |
9 | আইএম৩ | H/L | |
10 | বাতিল | H/L | হার্ডওয়্যার রিসেট পিন |
11 | VSYNC | H/L | RGB এর জন্য উল্লম্ব (ফ্রেম) সিঙ্ক্রোনাইজিং ইনপুট সিগন্যাল |
12 | HSYNC | H/L | RGB এর জন্য অনুভূমিক (রেখা) সিঙ্ক্রোনাইজিং ইনপুট সংকেত |
13 | DOTCLK | H/L | আরজিবি ইন্টারফেস অপারেশনের জন্য ডট ক্লক সিগন্যাল। |
14 | সক্ষম | H/L | আরজিবি ইন্টারফেস অপারেশনের জন্য ডেটা সক্ষম সংকেত। |
১৫-৩২ | D17-DB0 | H/L | ডেটা বাস |
33 | এসডি০ | H/L | এসপিআই ইন্টারফেসের আউটপুট পিন। |
34 | এসডিএ | H/L | এসপিআই ইন্টারফেসের ইনপুট পিন। |
35 | আর ডি | H/L | ক্লক পিন পড়তে সক্ষম করুন |
36 | ডব্লিউআর-আরএস | H/L | একটি রেজিস্টার নির্বাচন সংকেত |
37 | আরএস-এসসিএল | H/L | টাইমার ইনপুট পিন লিখুন সক্ষম করুন |
38 | সি এস | H/L | চিপ নির্বাচন ইনপুট পিন |
39 | টিই | H/L | ছিঁড়ে ফেলা প্রভাব আউটপুট |
40 | আইওভিসিসি | এইচ | পাওয়ার সাপ্লাই (১.৮ ভোল্ট) |
41 | আইওভিসিসি | এইচ | পাওয়ার সাপ্লাই ((2.8-3.3V) |
42 | ভিসিআই | এইচ | পাওয়ার সাপ্লাই ((2.8-3.3V) |
43 | জিএনডি | এল | মাটি |
44 | এক্সআর | / | / |
45 | YD | / | / |
46 | এক্সএল | / | / |
47 | ইউ ইউ | / | / |
48 | জিএনডি | এল | মাটি |
49 | জিএনডি | এল | মাটি |
50 | জিএনডি | এল | মাটি |
পরম সর্বোচ্চ রেটিং
পয়েন্ট |
প্রতীক |
মূল্যবোধ |
ইউনিট |
|
মিনিট | ম্যাক্স. | |||
লজিক সার্কিটের জন্য সরবরাহ ভোল্টেজ | আইওভিসিসি | -০.3 | 4.6 | V |
অ্যানালগ সার্কিটের জন্য সরবরাহ ভোল্টেজ | ভিসিআই | -০.3 | 4.6 | V |
অপারেটিং শর্তাবলী
পয়েন্ট |
প্রতীক |
মূল্যবোধ |
ইউনিট |
মন্তব্য |
||
মিনিট | প্রকার | ম্যাক্স. | ||||
পাওয়ার সাপ্লাই | ভিসিসি | 2.7 | 2.8 | 3.3 | V | |
পাওয়ার সাপ্লাই | আইওভিসিসি | 1.7 | 1.8 | 3.3 | V | |
স্বাভাবিক মোড বর্তমান খরচ | আইসিসি | - | 12 | - | mA | ভিসিসি=২.৮ ভোল্ট |
TFT গেট ON ভোল্টেজ | ভিএইচএইচ | 15 | V | |||
টিএফটি গেট অফ ভোল্টেজ | ভিজিএল | - সাতটা।5 | - | V |
ব্যাকলাইট ইউনিট (GND=0V)
পয়েন্ট |
প্রতীক |
মূল্যবোধ |
ইউনিট |
মন্তব্য |
||
মিনিট | প্রকার | ম্যাক্স. | ||||
ফরোয়ার্ড এফাইড ভোল্টেজ | Vf | 2.8 | - | 3.4 | V | |
ফরোয়ার্ড সরবরাহ বর্তমান | যদি | - | 120 | - | mA | |
এলসিএম লুমিন্যান্স | এলভি | 900 | 1000 | - | cd/m2 | আইবি= ১২০ এমএ |
অভিন্নতা | / | 80 | % | - |

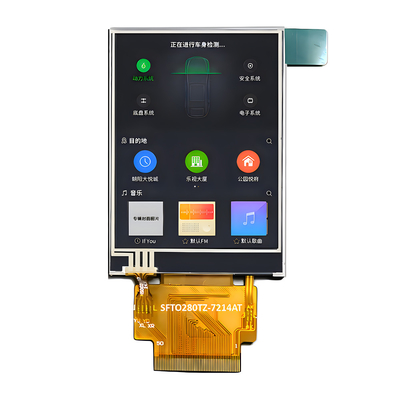

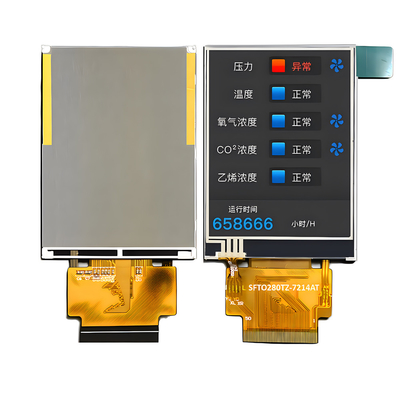

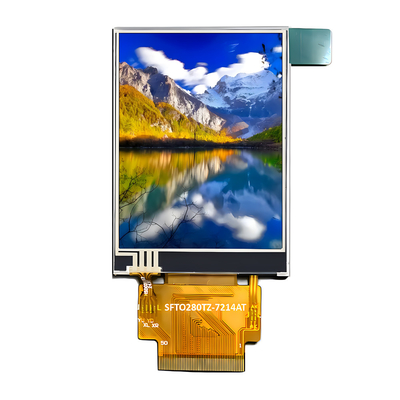

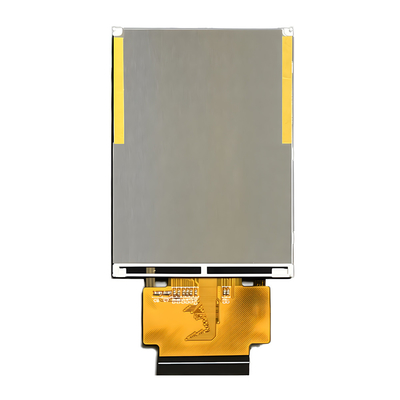

পণ্যের চিত্র
