পণ্যের বিবরণ:
|
পণ্য: | 4 ইঞ্চি সার্কুলার TFT LCD | রেজোলিউশন: | 720x720 |
---|---|---|---|
ইন্টারফেস: | 4-লেন MIPI | টাচ স্ক্রিন: | না, CTP ঐচ্ছিক |
দেখার দিক: | আইপিএস (80/80/80/80) | পিন নাম্বার: | 30 পিন |
মডিউল আকার: | 107.60(H) *111.87(V)*3.83(T) | সক্রিয় এলাকা: | 101.52 (মিমি) ব্যাস |
সারফেস লুমিনেন্স: | 1000 সিডি/মি2 (নিট) | অপারেটিং টেম্প।: | -30℃ থেকে +85℃ |
LED লাইফটাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রোহস এন্ড রিচ সম্মত |
বিশেষভাবে তুলে ধরা: | 720x720 ডটস টিএফটি এলসিডি প্রদর্শন,৪ ইঞ্চি গোলাকার টিএফটি এলসিডি ডিসপ্লে,1000 নিট উচ্চ উজ্জ্বলতা টিএফটি ডিসপ্লে |
** ডেটাশীট ডাউনলোড করুন **
FL7707N_DS_V0.2_20230324_গ্রাহক.pdf
এই আইটেম সম্পর্কে SFTO400XC-7095A3N
ডিসপ্লে প্রযুক্তিতে আমাদের সর্বশেষ উদ্ভাবনের পরিচয় করিয়ে দিচ্ছি: উচ্চ উজ্জ্বলতা 1000 Nits 4-ইঞ্চি বৃত্তাকার TFT LCD. 720x720 বিন্দু একটি অত্যাশ্চর্য রেজোলিউশন সঙ্গে,এই ডিসপ্লে ক্রিস্টাল পরিষ্কার ভিজ্যুয়াল এবং প্রাণবন্ত রং যে কোন পরিবেশে স্ট্যান্ড আউট নিশ্চিত.
Key features include:
ব্যতিক্রমী উজ্জ্বলতা: 1000 নিটের উজ্জ্বলতা স্তরের সাথে, এই ডিসপ্লেটি উজ্জ্বল বাইরের অবস্থার মধ্যেও চমৎকার দৃশ্যমানতার জন্য ডিজাইন করা হয়েছে, যা নিশ্চিত করে যে আপনার সামগ্রী সর্বদা স্পষ্টভাবে দেখা যায়।
কমপ্যাক্ট ডিজাইন: ৪ ইঞ্চি বৃত্তাকার ফর্ম ফ্যাক্টর এটিকে বিভিন্ন অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে, অটোমোটিভ ড্যাশবোর্ড থেকে হ্যান্ডহেল্ড ডিভাইস এবং শিল্প যন্ত্রপাতি পর্যন্ত,বহুমুখী ইন্টিগ্রেশন বিকল্প প্রদান.
উচ্চ রেজোলিউশনঃ 720x720 ডট রেজোলিউশন ধারালো চিত্র এবং বিস্তারিত গ্রাফিক্স সরবরাহ করে, এটি এমন অ্যাপ্লিকেশনগুলির জন্য নিখুঁত করে তোলে যেখানে স্পষ্টতা সর্বাধিক গুরুত্বপূর্ণ।
এমআইপিআই ৪-লেন ইন্টারফেসঃ এমআইপিআই ৪-লেন ইন্টারফেস উচ্চ গতির ডেটা ট্রান্সমিশন সরবরাহ করে, মসৃণ কর্মক্ষমতা এবং প্রতিক্রিয়াশীলতা নিশ্চিত করে, যা গতিশীল সামগ্রী অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয়।
আপনি ভোক্তা ইলেকট্রনিক্স উন্নত করতে চাইছেন, ব্যবহারকারী ইন্টারফেস উন্নত, বা নিমজ্জন অভিজ্ঞতা তৈরি করতে চান, আমাদের উচ্চ উজ্জ্বলতা 1000 নিট TFT এলসিডি প্রদর্শন আদর্শ সমাধান প্রস্তাব।এই উন্নত ডিসপ্লে প্রযুক্তির সাহায্যে আপনার প্রকল্পগুলিকে উন্নত করুন, পেশাদার এবং ব্যক্তিগত উভয় অ্যাপ্লিকেশনের জন্য নিখুঁত পছন্দ.
বৈশিষ্ট্য
বৈশিষ্ট্য | বিশেষ উল্লেখ |
এলসিডি টাইপ | 4.0 ইঞ্চি |
রেজোলিউশন (H*V) | 720 ((RGB) * 720 |
প্রযুক্তির ধরন | a-Si TFT |
পিক্সেল কনফিগারেশন | আর.জি.বি. উল্লম্ব স্ট্রিপ |
প্রদর্শন মোড | আইপিএস/ট্রান্সমিসিভ/সাধারণত কালো |
দিকনির্দেশনা | সব |
গ্রে স্কেল ইনভার্সন দিক | -- |
রূপরেখা মাত্রা (W x H x T) (মিমি) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
সক্রিয় এলাকা ((মিমি) | 101.52 (H) *101.52 ((V) |
টচ স্ক্রিন সহ / ছাড়াই | সিটিপি ছাড়া, ঐচ্ছিক |
ম্যাচ সংযোগকারী প্রকার | 0.5 পিচ ৩০ পিন |
ব্যাকলাইটের ধরন | সাদা এলইডি |
ওজন (জি) | টিবিডি |
ইন্টারফেস | এমআইপিআই 4Lane |
রঙের সংখ্যা | 16.7M |
ড্রাইভার আইসি | FL7707 |
সিটিপি আইসি |
যান্ত্রিক রূপরেখা অঙ্কন
ইন্টারফেস পিন সংজ্ঞা
না। | পিন | বর্ণনা |
1 | LEDA | এলইডি অ্যানোড |
2 | LEDK1 | LED ক্যাথোড |
3 | LEDK2 | LED ক্যাথোড |
4 | ভিসিআই | পাওয়ার সাপ্লাই ২.৮-৩.৩ ভোল্ট |
5 | আইওভিসিসি | পাওয়ার সাপ্লাই 1.8V-2.0V |
6 | রিসেট | এলসিএম রিসেট সংকেত |
7 | টিই | ছিঁড়ে ফেলা প্রভাব আউটপুট |
8 | পিডব্লিউএম | LCD ড্রাইভার নিয়ন্ত্রণের জন্য PWM ফ্রিকোয়েন্সি আউটপুট। |
9 | জিএনডি | মাটি |
10 | D0P | DSI-D0+ তথ্য সংকেত |
11 | D0N | DSI-D0- ডেটা সংকেত |
12 | জিএনডি | মাটি |
13 | ডি১পি | DSI-D1+ তথ্য সংকেত |
14 | D1N | DSI-D1- ডেটা সংকেত |
15 | জিএনডি | মাটি |
16 | CLKP | ডিএসআই-ক্লক+ |
17 | CLKN | ডিএসআই-ক্লক- |
18 | জিএনডি | মাটি |
19 | ডি২পি | ডিএসআই-ডি২+ তথ্য সংকেত |
20 | ডি২এন | DSI-D2- ডেটা সংকেত |
21 | জিএনডি | মাটি |
22 | ডি৩পি | DSI-D3+ তথ্য সংকেত |
23 | D3N | DSI-D4- ডেটা সিগন্যাল |
24 | জিএনডি | মাটি |
25 | TP_INT | স্পর্শ বিচ্ছিন্ন করুন |
26 | TP_SDA | টাচ আইআইসি ডাটা সিগন্যাল |
27 | TP_SCL | টাচ আইআইসি ক্লক সিগন্যাল |
28 | TP_RESET | টাচ রিসেট সিগন্যাল |
29 | TP_VCI | টাচ পাওয়ার সাপ্লাই |
30 | TP_IOVCC | টাচ পাওয়ার সাপ্লাই |
পয়েন্ট |
প্রতীক |
মূল্য |
ইউনিট |
লজিকের জন্য পাওয়ার সাপ্লাই ভোল্টেজ |
ভিডিডি |
0.৩~৩।6 |
V |
ইনপুট ভোল্টেজ |
ভিন |
ভিডিডি+০।3 |
V |
অপারেটিং তাপমাত্রা |
শীর্ষ |
- ৩০ থেকে ৮০ |
°C |
সংরক্ষণের তাপমাত্রা |
টিএসটিজি |
- ৩০ থেকে ৮০ |
°C |
বৈদ্যুতিক বৈশিষ্ট্য
পয়েন্ট |
প্রতীক |
মিনিট |
প্রকার |
ম্যাক্স |
ইউনিট |
পরীক্ষার অবস্থা |
অপারেটিং ভোল্টেজ |
ভিডিডি |
2.6 |
2.8 |
3.3 |
V |
- |
সরবরাহের স্রোত |
আইডিডি |
- |
- |
30 |
mA |
VDD=2.8V,Ta=25°C |
ইনপুট ভোল্টেজ |
এইচআইভি |
0.8VDD |
- |
ভিডিডি |
V |
- |
ভিআইএল |
0 |
- |
0.2VDD |
V |
||
ইনপুট ফুটো বর্তমান |
আইআইএল |
- এক।0 |
- |
1.0 |
mA |
VIN=VDD বা VSS |
ড্রাইভিং ব্যাকলাইট
পয়েন্ট |
প্রতীক |
মিনিট |
প্রকার |
ম্যাক্স |
ইউনিট |
সামনের স্রোত |
যদি |
-- |
180 |
- |
mA |
সামনের ভোল্টেজ |
VF |
14 |
15 |
16.3 |
V |
সংযোগ মোড |
পি |
-- |
5S2P |
-- |
|
এলইডি নম্বর |
/ |
|
10 |
|
পিসি |
এলইডি লাইফ টাইম |
|
40000 |
50000 |
|
ঘন্টা |
অপটিক্যাল বৈশিষ্ট্য
পয়েন্ট |
প্রতীক |
শর্ত |
মিনিট |
প্রকার |
ম্যাক্স |
ইউনিট |
দৃষ্টিকোণ |
θT |
সিআর-১০ |
|
85 |
- |
ডিগ্রি |
θB |
|
85 |
- |
|||
θL |
|
85 |
- |
|||
θR |
|
85 |
- |
|||
কন্ট্রাস্ট অনুপাত |
সিআর |
θ=0° |
800 |
1000 |
- |
- |
প্রতিক্রিয়া সময় |
টন |
২৫°সি |
- |
25 |
35 |
এম এস |
টফ |
||||||
অভিন্নতা |
ইউ |
- |
- |
- |
- |
% |
এনটিএসসি |
- |
- |
63 |
68 |
- |
% |
উজ্জ্বলতা |
এল |
- |
850 |
1000 |
- |
cd/m2 |

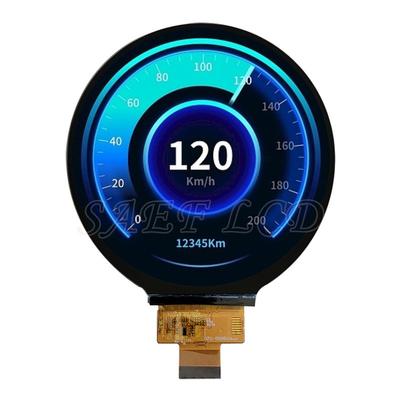

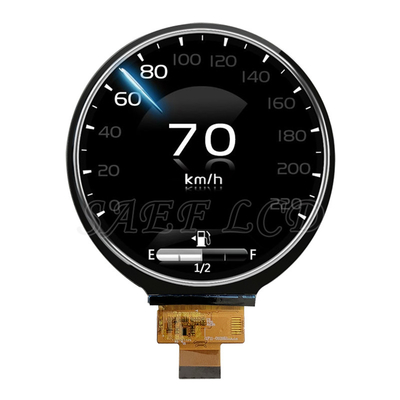

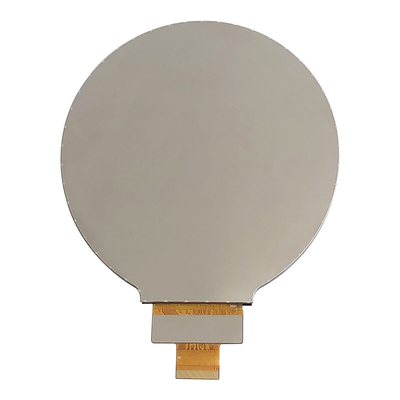

পণ্যের চিত্র
