পণ্যের বিবরণ:
|
| কীওয়ার্ড: | 6.86 ইঞ্চি বার টিএফটি | রেজোলিউশন: | 1280x480 |
|---|---|---|---|
| ইন্টারফেস: | এমআইপিআই | ড্রাইভার আইসি: | FL7707 |
| সারফেস লুমিনেন্স: | 800 cd/m2 | টাচ স্ক্রিন: | ক্যাপাসিটিভ টাচস্ক্রিন |
| দেখার দিক: | আইপিএস, সমস্ত দেখার কোণ | LED লাইফটাইম: | 40,000 ঘন্টা |
| সাক্ষ্যদান: | ISO9001:2015 / ISO14000:2015 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | ১২৮০*৪৮০ ডট টিএফটি এলসিডি ডিসপ্লে,৮০০ নিট উচ্চ উজ্জ্বলতা এলসিডি ডিসপ্লে,6.86-ইঞ্চি টিএফটি এলসিডি ডিসপ্লে |
||
ডেটাশিট ডাউনলোড করুন
FL7707N_DS_V0.2_20230324_গ্রাহক.pdf
এই আইটেম সম্পর্কেSFTO686XC-7108BCT
সেফ টেকনোলজি লিমিটেডের এই ৬.৮৬ ইঞ্চি আইপিএস টিএফটি এলসিডি ডিসপ্লেতে ১২৮০x৪৮০ এর উচ্চ রেজোলিউশন রয়েছে।এর উচ্চ উজ্জ্বলতা ৮০০ নিট বিভিন্ন আলোর অবস্থার অধীনে চমৎকার দৃশ্যমানতা নিশ্চিত করে, এটি বিশেষ করে বহিরঙ্গন বা উজ্জ্বল পরিবেশে উপযুক্ত করে তোলে। ডিসপ্লে স্ক্রিনটি এমআইপিআই ইন্টারফেস গ্রহণ করে, দ্রুত ডেটা ট্রান্সমিশন সমর্থন করে এবং ক্যাপাসিটিভ টাচ স্ক্রিন (সিটিপি) দিয়ে সজ্জিত,সংবেদনশীল স্পর্শ প্রতিক্রিয়া এবং মাল্টি টাচ ফাংশন প্রদান করে.
প্রধান বৈশিষ্ট্যঃ
টেকনিক্যাল স্পেসিফিকেশনঃ
প্রয়োগের দৃশ্যকল্পঃ
কাস্টমাইজড সেবা:
এই উচ্চ উজ্জ্বলতা 800 নিট 6.86 ইঞ্চি আইপিএস টিএফটি এলসিডি ডিসপ্লেএটি বিভিন্ন অ্যাপ্লিকেশনের জন্য একটি আদর্শ পছন্দ কারণ এর চমৎকার প্রদর্শন কর্মক্ষমতা এবং নমনীয় ইন্টারফেস বিকল্প।
বৈশিষ্ট্য
| পয়েন্ট | বিষয়বস্তু | ইউনিট |
| এলসিডি টাইপ | টিএফটি | - |
| রঙ প্রদর্শন করুন | ১৬ এম | |
| দিকনির্দেশনা | সব | ঘড়ি |
| অপারেটিং তাপমাত্রা | -২০ ~ +৭০ | °C |
| সংরক্ষণের তাপমাত্রা | -৩০ ~ +৮০ | °C |
| মডিউলের আকার | 66.6*181.0*69 | মিমি |
| সক্রিয় এলাকা ((W×H) | 60.19*160.51 | মিমি |
| বিন্দু সংখ্যা | ১২৮০×আরজিবি×৪৮০ | বিন্দু |
| পাওয়ার সাপ্লাই ভোল্টেজ | 3.3 | V |
| ব্যাকলাইট | ১২টি এলইডি (সাদা) | পিসি |
| উজ্জ্বলতা ((LCM) | 800 | cd/m2 |
| তথ্য স্থানান্তর | এমআইপিআই | - |
| এলসিএম সংযোগকারী প্রকার |
AFC30-S40FCC-00 |
0.5 পিচ 40 পিন |
| ড্রাইভার আইসি | FL7707 | |
| সিটিপি আইসি | জিটি৯১১ |
যান্ত্রিক অঙ্কন
পিনের বর্ণনা
| পিন নং। | প্রতীক | ফাংশন |
| 1 | জিএনডি | মাটি |
| 2 | D0P | এমআইপিআই ডেটা লেন0 ইনপুট (পজিটিভ) |
| 3 | D0N | MIPI ডেটা লেন0 ইনপুট (নেগেটিভ) |
| 4 | জিএনডি | মাটি |
| 5 | ডি১পি | MIPI ডেটা লেন1 ইনপুট ((পজিটিভ) |
| 6 | D1N | এমআইপিআই ডেটা লেন১ ইনপুট (নেগেটিভ) |
| 7 | জিএনডি | মাটি |
| 8 | CLKP | MIPI CLK ইনপুট (পজিটিভ) |
| 9 | CLKN | MIPI CLK ইনপুট (নেগেটিভ) |
| 10 | জিএনডি | মাটি |
| 11 | ডি২পি | এমআইপিআই ডেটা লেন২ ইনপুট ((পজিটিভ) |
| 12 | ডি২এন | এমআইপিআই ডেটা লেন২ ইনপুট (নেগেটিভ) |
| 13 | জিএনডি | মাটি |
| 14 | ডি৩পি | MIPI ডেটা লেন3 ইনপুট (পজিটিভ) |
| 15 | D3N | MIPI ডেটা লেন3 ইনপুট (নেগেটিভ) |
| 16-17 | জিএনডি | মাটি |
| ১৮-১৯ | ভিসিসি-১ভি৮ | আইও পাওয়ার সাপ্লাই ((1.65V~3.6V) |
| 20 | REFCLK/NC | এন সি |
| 21 | এসডিএ/এনসি | এন সি |
| 22 | এসসিএল/এনসি | এন সি |
| 23 | বিআইএসটি/এনসি | এন সি |
| 24 | আরএসটিবি | গ্লোবাল রিসেট পিন. রিসেট অবস্থায় প্রবেশ করতে সক্রিয় কম. স্থিতিশীলতা জন্য একটি RC রিসেট সার্কিট সঙ্গে সংযোগ সুপারিশ. স্বাভাবিকভাবে উচ্চ টানুন. |
| 25 | এসটিবিওয়াইবি | এন সি |
| 26 | AVDD/NC | এন সি |
| 27 | জিএনডি | মাটি |
| ২৮-২৯ | কে | ব্যাকলাইট LED গ্রাউন্ড |
| 30 | জিএনডি | মাটি |
| 31 | VGL/NC | এন সি |
| ৩২-৩৩ | জিএনডি | মাটি |
| 34 | VGH/NC | এন সি |
| ৩৫-৩৬ | এ | ব্যাকলাইট এলইডি পাওয়ার |
| ৩৮-৩৯ | ভিডিডি-৩ভি৩ | পাওয়ার সাপ্লাই ((3.3 ~ 3.6V) |
| 40 | ভিসিওএম/এনসি | এন সি |
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| পাওয়ার সাপ্লাই | ভিডিডি | তা=২৫°সি | - | 3.3 | - | V |
| পাওয়ার সাপ্লাই ভোল্টেজের উপর গেট | ভিএইচএইচ | - | 15 | - | V | |
| গেট অফ পাওয়ার সাপ্লাই ভোল্টেজ | ভিজিএল | - | -১১ | - | V |
বৈদ্যুতিক বৈশিষ্ট্য ((Vss=0V,Ta=25°C)
| প্যারামিটার | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট | |
| পাওয়ার সাপ্লাই | ভিডিডি | তা=২৫°সি | - | 3.3 | 3.6 | V | |
| পাওয়ার সাপ্লাই | আইওভিসিসি | তা=২৫°সি | - | 1.8 | - | V | |
| ইনপুট ভোল্টেজ | ¢H ¢ | এইচআইভি | ভিআইওভিসিসি=১.৮ ভোল্ট | 0.8VIOVCC | - | VIOVCC | V |
| ¢L¢ | ভিআইএল | ভিআইওভিসিসি=১.৮ ভোল্ট | 0 | - | 0.২ভিআইওভিসিসি | V | |
এলইডি ব্যাকলাইট স্পেসিফিকেশন ((VSS=0V,Ta=25°C)
| পয়েন্ট | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট | |
| সরবরাহ ভোল্টেজ | - | - | - | 9.6 | - | V | |
| সরবরাহের স্রোত | যদি | - | - | 240 | - | mA | |
| সামনের দিকে বর্তমান | স্বাভাবিক | আইপিএন | ৩ চিপ সিরিজ x ৪ | - | - | mA | |
| ডিমিং | আইপিডি | - | - | - | |||
| LED লাইফ | - | - | 40000 | - | - | ঘন্টা | |

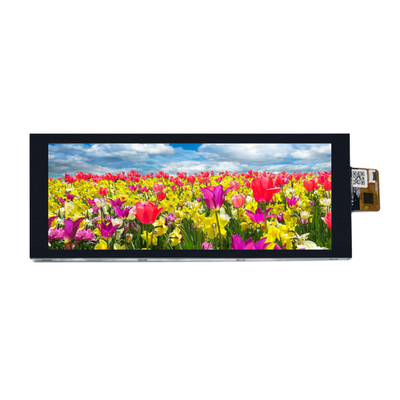

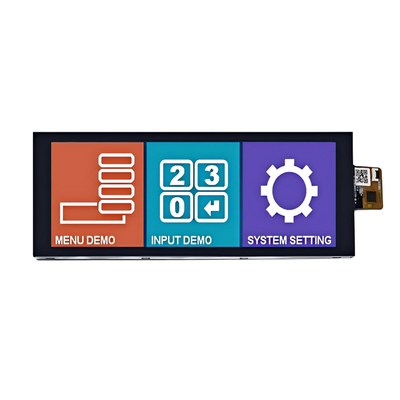

পণ্যের চিত্র
