পণ্যের বিবরণ:
|
| পণ্য: | ৭ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে | রেজোলিউশন: | 1024 x RGB x 600 |
|---|---|---|---|
| ইন্টারফেস: | আরজিবি | টাচস্ক্রিন ইন্টারফেস: | I2C |
| সারফেস লুমিনেন্স: | 1000 cd/m2(nits) | অপারেটিং টেম্প।: | -30°C থেকে +75°C |
| স্টোরেজ টেম্প।: | -30°C থেকে +80°C | পিন নাম্বার: | ৫০ পিন |
| দেখার দিক: | আইপিএস, সমস্ত দেখার কোণ | সক্রিয় এলাকা: | 154.21(H)x85.92(V) (মিমি) |
| টাচ স্ক্রিন: | CTP ঐচ্ছিক | সারফেস ট্রিটমেন্ট: | শক্ত আবরণ (3H) |
| রং প্রদর্শন করুন: | 16.7 এম | সংযোগ: | জিআইএফ |
| সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | ৭ ইঞ্চি উচ্চ উজ্জ্বলতা টিএফটি,১০২৪*৬০০ টিএফটি এলসিডি ডিসপ্লে,1000nits TFT LCD ডিসপ্লে |
||
এই আইটেমটি সম্পর্কে SFTO700XC-7026ACT2, উচ্চ উজ্জ্বলতা 1000 নিট 7-ইঞ্চি আইপিএস টিএফটি এলসিডি ডিসপ্লে
আমাদের উচ্চ উজ্জ্বলতা 1000 নিট 7-ইঞ্চি আইপিএস টিএফটি এলসিডি ডিসপ্লে দিয়ে আপনার প্রকল্পগুলি আপগ্রেড করুন।এই ডিসপ্লেটি স্ফটিক-স্বচ্ছ ছবি এবং প্রাণবন্ত রং প্রদান করার জন্য ডিজাইন করা হয়েছেএটি বিভিন্ন অ্যাপ্লিকেশন যেমন শিল্প যন্ত্রপাতি, হ্যান্ডহেল্ড ডিভাইস, বহিরঙ্গন প্রদর্শন এবং আরও অনেক কিছুর জন্য আদর্শ।
মূল বৈশিষ্ট্য:
কেন আমাদের ৭ ইঞ্চি আইপিএস টিএফটি এলসিডি ডিসপ্লে বেছে নিন?
এই ডিসপ্লেটি টেকসই এবং পারফরম্যান্সের জন্য ডিজাইন করা হয়েছে, যা চাহিদাপূর্ণ পরিবেশে দীর্ঘস্থায়ী ব্যবহার নিশ্চিত করে।উচ্চতর উজ্জ্বলতা এবং গুণমান আমাদের প্রদর্শন আদর্শ পছন্দ করে তোলে.
স্পেসিফিকেশনঃ
আমাদের উচ্চ উজ্জ্বলতা 7 ইঞ্চি আইপিএস টিএফটি এলসিডি ডিসপ্লে দিয়ে আপনার পণ্যের কার্যকারিতা এবং নান্দনিকতা উন্নত করুন।এখনই অর্ডার করুন এবং আপনার পরবর্তী প্রকল্পে ব্যতিক্রমী চাক্ষুষ কর্মক্ষমতা প্রদানের দিকে প্রথম পদক্ষেপ নিন!
প্রোডাক্ট স্পেসিফিকেশন
| বৈশিষ্ট্য | বিশেষ উল্লেখ |
| এলসিডি টাইপ | 7.0 ইঞ্চি |
| রেজোলিউশন (H*V) | 1024 ((RGB) ×600 |
| প্রযুক্তির ধরন | a-Si TFT |
| পিক্সেল কনফিগারেশন | আর.জি.বি. উল্লম্ব স্ট্রিপ |
| প্রদর্শন মোড | সাধারণত কালো |
| সারফেস ট্রিটমেন্ট | উজ্জ্বলতা |
| দিকনির্দেশনা | সব |
| গ্রে স্কেল ইনভার্সন দিক | না. |
| রূপরেখা মাত্রা (W x H x T) (মিমি) | 218.৪২*১৪৬.৯*৯55 |
| সক্রিয় এলাকা ((মিমি) | 154.২১*৮৫।92 |
| টচ স্ক্রিন সহ / ছাড়াই | সিটিপি দিয়ে |
| ম্যাচ সংযোগকারী প্রকার | 50PIN 0.5PITCH |
| ব্যাকলাইটের ধরন | এলইডি |
| ইন্টারফেস | আরজিবি |
| রঙের সংখ্যা | 16.7M |
| ড্রাইভার আইসি | HX8282A11 HX8696A01 |
| সিটিপি আইসি | জিটি৯১১ |
| সিটিপি গঠন | জি+জি |
| সিটিপি ইন্টারফেস | আই২সি |
এলসিডি বাইরের মাত্রা
সিটিপি বাহ্যিক মাত্রা
ইন্টারফেস পিন সংজ্ঞা
| না। | পিন নাম | বর্ণনা |
| 1 | LED-A1 | এলইডি ব্যাকলাইটের জন্য পাওয়ার ভোল্টেজ |
| 2 | LED-A2 | এলইডি ব্যাকলাইটের জন্য পাওয়ার ভোল্টেজ |
| 3 | LED-K1 | LED ব্যাকলাইট ক্যাথোডের জন্য পাওয়ার ভোল্টেজ |
| 4 | LED-K1 | LED ব্যাকলাইট ক্যাথোডের জন্য পাওয়ার ভোল্টেজ |
| 5 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 6 | VCOM | ভিসিওএম ভোল্টেজ |
| 7 | ডিভিডিডি | ডিজিটাল সার্কিটের জন্য শক্তি |
| 8 | মোড | ডিই বা এইচভি মোড নিয়ন্ত্রণ.এইচঃডিই মোড.এলঃএইচএসডি/ভিএসডি |
| 9 | DE | ডেটা সক্রিয় করুন |
| 10 | VS | Vsync সিগন্যাল ইনপুট |
| 11 | এইচ এস | Hsync সিগন্যাল ইনপুট |
| 12 | বি৭ | ব্লু ডেটা সিগন্যাল (এমএসবি) |
| 13 | বি৬ | নীল তথ্য সংকেত |
| 14 | বি৫ | নীল তথ্য সংকেত |
| 15 | বি৪ | নীল তথ্য সংকেত |
| 16 | বি৩ | নীল তথ্য সংকেত |
| 17 | বি২ | নীল তথ্য সংকেত |
| 18 | বি১ | নীল তথ্য সংকেত |
| 19 | B0 | ব্লু ডেটা সিগন্যাল (এলএসবি) |
| 20 | জি-৭ | গ্রিন ডেটা সিগন্যাল (এমএসবি) |
| 21 | জি৬ | সবুজ তথ্য সংকেত |
| 22 | জি৫ | সবুজ তথ্য সংকেত |
| 23 | জি৪ | সবুজ তথ্য সংকেত |
| 24 | জি৩ | সবুজ তথ্য সংকেত |
| 25 | জি২ | সবুজ তথ্য সংকেত |
| 26 | জি১ | সবুজ তথ্য সংকেত |
| 27 | G0 | গ্রিন ডেটা সিগন্যাল ((LSB) |
| 28 | R7 | রেড ডেটা সিগন্যাল (এমএসবি) |
| 29 | R6 | রেড ডেটা সিগন্যাল |
| 30 | R5 | রেড ডেটা সিগন্যাল |
| 31 | R4 | রেড ডেটা সিগন্যাল |
| 32 | R3 | রেড ডেটা সিগন্যাল |
| 33 | R2 | রেড ডেটা সিগন্যাল |
| 34 | R1 | রেড ডেটা সিগন্যাল |
| 35 | R0 | রেড ডেটা সিগন্যাল (এলএসবি) |
| 36 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 37 | ডিসিএলকে | ডট ক্লক |
| 38 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 39 | এল/আর | বাম বা ডান স্ক্যানিং দিক নির্বাচন করুন. |
| 40 | U/D | স্ক্যানিং দিক উপরে বা নিচে নির্বাচন করুন. |
| 41 | ভিএইচএইচ | গেট ON ভোল্টেজ |
| 42 | ভিজিএল | গেট অফ ভোল্টেজ |
| 43 | এভিডিডি | অ্যানালগ সার্কিটের জন্য পাওয়ার ভোল্টেজ। |
| 44 | রিসেট | গ্লোবাল রিসেট পিন |
| 45 | এন সি | কোন সংযোগ নেই |
| 46 | VCOM | ভিসিওএম ভোল্টেজ |
|
47 |
ডিআইটিএইচবি |
ডিথারিং ফাংশন.H:6 বিট রেজোলিউশন ((ইনপুট ডেটার শেষ 2 বিট সংক্ষিপ্ত) এলঃ৮বিট রেজোলিউশন (ডিফল্ট সেটিং) |
| 48 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 49 | এন সি | কোন সংযোগ নেই |
| 50 | এন সি | কোন সংযোগ নেই |
বৈদ্যুতিক বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
পরীক্ষা অবস্থা |
|
পাওয়ার ভোল্টেজ |
ডিভিডিডি | 3.0 | 3.3 | 3.6 | V | - |
| এভিডিডি | 9.4 | 9.6 | 9.8 | V | ||
| ভিএইচএইচ | 17 | 18 | 18.5 | V | ||
| ভিজিএল | -৭ | -৬ | - পাঁচটা।5 | V | ||
| ইনপুট সিগন্যাল ভোল্টেজ | VCOM | 3.1 | 3.3 | 3.5 | V | |
| ইনপুট লজিক উচ্চ ভোল্টেজ | এইচআইভি | 0.7ডিভিডি ডি | - | ডিভিডিডি | V | |
| ইনপুট লজিক কম ভোল্টেজ | ভিআইএল | 0 | 0.৩ডিভিডিডি | V | ||
|
ড্রাইভারের জন্য বর্তমান |
আইজিএইচ | - | 0.2 | 1 | mA | VGH= 16.0V |
| আইজিএল | - | 0.2 | 1 | mA | VGL=7.0V | |
| আইডিভিডি | - | 4.0 | 1 | mA | ডিভিডিডি=৩.৩ ভোল্ট | |
| আইএভিডি | - | 20 | 50 | mA | এভিডিডি=১০.৪ ভোল্ট |
ব্যাকলাইট স্পেসিফিকেশন
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| সামনের স্রোত | যদি | -- | 320 | - | mA |
| সামনের ভোল্টেজ | VF | 16.8 | 19.2 | 21 | V |
| জীবনকাল | 40000 | 50000 | এইচ |
অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
|
দৃষ্টিকোণ |
θT |
CR≥10 |
- | 80 | - |
ডিগ্রি |
| θ বি | - | 80 | - | |||
| θ L | - | 80 | - | |||
| θ R | - | 80 | - | |||
| কন্ট্রাস্ট অনুপাত | সিআর | θ=0° | 700 | 800 |
- |
- |
| প্রতিক্রিয়া সময় | টন | ২৫°সি |
- |
30 | 40 |
এম এস |
| টফ | ||||||
| অভিন্নতা | ইউ |
- |
70 | 80 |
- |
% |
| এনটিএসসি |
- |
- |
- |
70 |
- |
% |
| উজ্জ্বলতা | এল |
- |
1000 |
- |
cd/m2 |

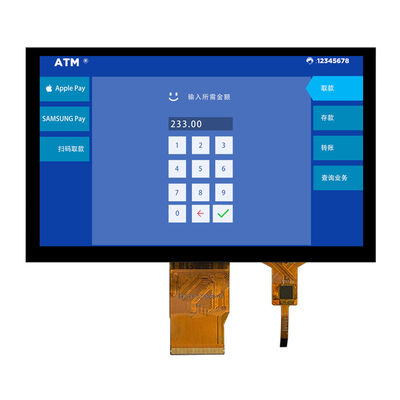

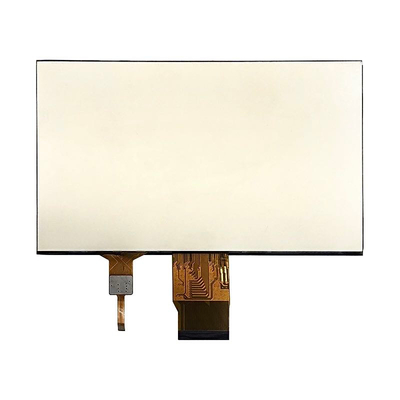

পণ্যের চিত্র
