পণ্যের বিবরণ:
|
পণ্য: | 2.4 ইঞ্চি TFT ডিসপ্লে | রেজোলিউশন: | 240*320 |
---|---|---|---|
টাচ স্ক্রিন: | প্রতিরোধী স্পর্শ প্যানেল | দেখার দিক: | আইপিএস সমস্ত দেখার কোণ |
ইন্টারফেস: | এমসিইউ | পিন নাম্বার: | 25 পিন |
সংযোগ: | সোল্ডারিং | সারফেস লুমিনেন্স: | 250 cd/m2 |
ড্রাইভার আইসি: | ST7789V | LED লাইফটাইম: | 40,000 ঘন্টা |
কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত | ||
বিশেষভাবে তুলে ধরা: | 240x320 টিএফটি এলসিডি ডিসপ্লে,এমসিইউ ইন্টারফেস টিএফটি এলসিডি ডিসপ্লে,2.4 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে |
যান্ত্রিক অঙ্কন
ইন্টারফেস পিন সংজ্ঞা
না। | পিন নাম | I/O | বর্ণনা |
1 | LED_K | ও | LED ক্যাথোড |
2 | LED_A | ও | LED অ্যানোড |
3 | জিএনডি | আমি | মাটি |
4 | ভিসিসি | আমি | পাওয়ার সাপ্লাই 2.8V ভোল্টেজ |
5 | আইওভিসিসি | আমি | পাওয়ার সাপ্লাই 2.8V/1.8V ভোল্টেজ |
6 | এফএমআরকে | ও | অশ্রু প্রভাব আউটপুট পিন |
7 | /সিএস | আমি | চিপ নির্বাচন সংকেতের জন্য ইনপুট পিন |
8 | রিসেট | আমি | এলসিএম রিসেট ইনপুট সিগন্যাল |
9 | এস এস | আমি | সিগন্যাল নির্বাচন করুন |
10 | /ডব্লিউআর | আমি | স্ট্রোব সংকেত ইনপুট পিন লিখুন |
11 | /RD | আমি | স্ট্রোব সংকেত ইনপুট পিন পড়ুন |
12 | জিএনডি | আমি | মাটি |
১৩-২০ | DB7-DB0 | I/O | প্রদর্শন তথ্য I/O |
21 | জিএনডি | আমি | মাটি |
22 | এক্সআর | ও | টাচ প্যানেল পিন |
23 | YD | ও | টাচ প্যানেল পিন |
24 | এক্সএল | ও | টাচ প্যানেল পিন |
25 | ইউ ইউ | ও | টাচ প্যানেল পিন |
সর্বোচ্চ পরম সীমা
পয়েন্ট | প্রতীক | মূল্য | ইউনিট |
লজিকের জন্য পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | 1.6~3.3 | V |
ইনপুট ভোল্টেজ | ভিন | ভিডিডি+০।3 | V |
অপারেটিং তাপমাত্রা | শীর্ষ | - ২০ থেকে ৭০ | °C |
সংরক্ষণের তাপমাত্রা | টিএসটিজি | - ৩০ থেকে ৮০ | °C |
ডিসি বৈশিষ্ট্য
পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | পরীক্ষার অবস্থা |
অপারেটিং ভোল্টেজ | ভিডিডি | 2.6 | 2.8 | 3.3 | V | - |
সরবরাহের স্রোত | আইডিডি | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
ইনপুট ভোল্টেজ | এইচআইভি | 0.8VDD | - | ভিডিডি | V | - |
ভিআইএল | 0 | - | 0.2VDD | V | ||
ইনপুট ফুটো বর্তমান | আইআইএল | - এক।0 | - | 1.0 | mA | VIN=VDD বা VSS |
ব্যাকলাইটের বৈশিষ্ট্য
পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট |
পরীক্ষা শর্ত |
সরবরাহ ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA |
সরবরাহ বর্তমান | যদি | - | 80 | - | mA | - |
বিপরীত ভোল্টেজ | ভিআর | - | - | 5 | V | - |
শক্তি অপচয় | Pd | - | - | এম ডাব্লু | - | |
এলসিএমের জন্য আলোকসজ্জা তীব্রতা |
- |
- | 250 | - | Cd/m2 | If=80mA |
LCM এর জন্য অভিন্নতা | - | 80 | - | - | % | If=80 mA |
অপটিক্যাল বৈশিষ্ট্য
না, না। | আইটিএম | প্রতীক | শর্ত | স্পেসিফিকেশন | ইউনিট | |||
মিনিট | প্রকার | ম্যাক্স | ||||||
1 | প্রতিক্রিয়া সময় | Tr+Tf | ২৫°সি | - | 15 | - | মিসেস | |
2 | ট্রান্সমিট্যান্স (পিএল সহ) | T ((%) | - | - | 7.1 | - | - | |
3 | কন্ট্রাস্ট রেট | সিআর |
θ=0, স্বাভাবিক দেখার কোণ |
- | 250 | - | - | |
4 |
দেখা কোণ
|
ওহ. | θR | CR>10 | - | 80 | - | ডিগ |
θL | - | 80 | - | |||||
ভের। | Θ+ | - | 80 | - | ||||
ৎ- | - | 80 | - |

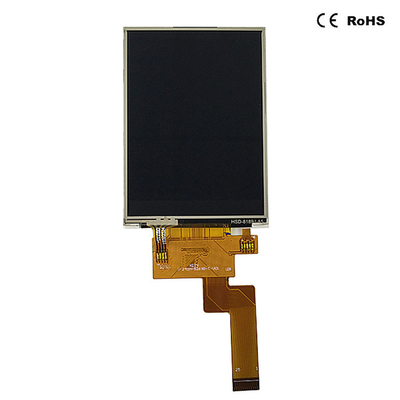

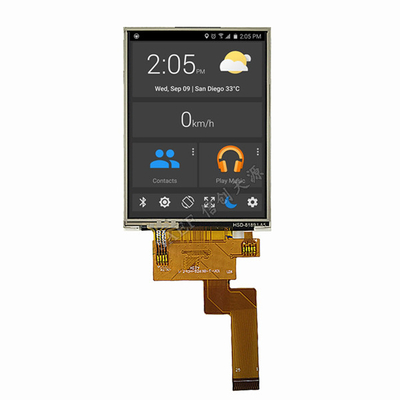

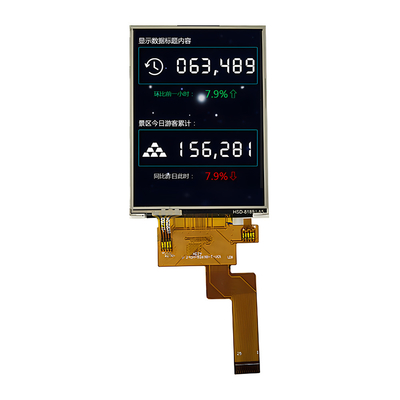

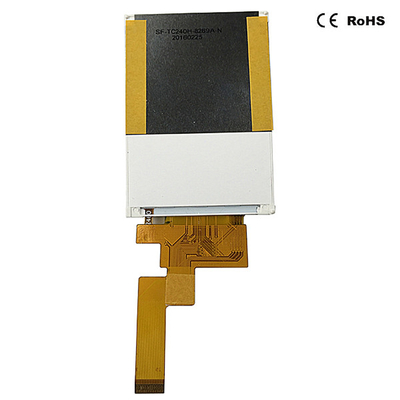

2.4 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে অঙ্কন বাস্তব পণ্য প্রদর্শন
