পণ্যের বিবরণ:
|
| পণ্য: | 1.77 ইঞ্চি টিএফটি এলসিডি | রেজোলিউশন: | 128*160 পিক্সেল |
|---|---|---|---|
| টাচ স্ক্রিন: | ছাড়া | দেখার দিক: | 1 ২টা বাজে |
| ইন্টারফেস: | এসপিআই ৪ লাইন | পিন নাম্বার: | 14 |
| সংযোগ: | প্লাগ লাগানো | সারফেস লুমিনেন্স: | ৩০০ সিডি/এম২ (কাস্টমাইজযোগ্য) |
| ড্রাইভার আইসি: | ST7735 | LED লাইফটাইম: | 40,000 ঘন্টা |
| অপারেটিং টেম্প।: | -20°C থেকে +70°C | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | নিম্ন শক্তির টিএফটি এলসিডি ডিসপ্লে,1.77 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে,হাই-রেজোলিউশন টিএফটি এলসিডি ডিসপ্লে |
||
এই আইটেম সম্পর্কেঃ 1.77 ইঞ্চি TFT এলসিডি ডিসপ্লে SFTO177JY-7189AN
শেনজেন সেফ টেকনোলজির 1.77 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে দিয়ে আপনার ডিভাইস আপগ্রেড করুন।এই উচ্চ-রেজোলিউশনের টিএফটি স্ক্রিনটি বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, পোশাকের ডিভাইস থেকে শুরু করে ভোক্তা ইলেকট্রনিক্স এবং আইওটি ডিসপ্লে সমাধান পর্যন্ত।
মূল বৈশিষ্ট্য
অ্যাপ্লিকেশন
আইওটি সলিউশনঃআমাদের কম শক্তি খরচ প্রদর্শন সংযুক্ত ডিভাইসের জন্য নিখুঁত, দীর্ঘস্থায়ী কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত।
শিল্প ব্যবহারঃকাস্টমাইজযোগ্য এবং কঠোর অবস্থার প্রতিরোধের জন্য নির্মিত, আমাদের ডিসপ্লে বিশ্বব্যাপী শিল্প সরঞ্জাম নির্মাতাদের দ্বারা বিশ্বস্ত।
কেন শেনজেন সেফ টেকনোলজি বেছে নেবেন?
বিশ্বব্যাপী গ্রাহকদের চাহিদা মেটাতে উচ্চমানের পণ্য সরবরাহ করতে আমরা প্রতিশ্রুতিবদ্ধ।77 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে নির্ভুলতার সাথে ডিজাইন করা হয়েছে এবং পারফরম্যান্সের জন্য ইঞ্জিনিয়ার করা হয়েছেআপনার পরবর্তী প্রকল্পের জন্য এটিকে নিখুঁত পছন্দ করে।
আমাদের সম্পূর্ণ পরিসীমা ঘুরে দেখুন
১.৭৭ ইঞ্চি ডিসপ্লে ছাড়াও, আমরা আপনার অনন্য চাহিদা মেটাতে টিএফটি এলসিডি ডিসপ্লে, ওএলইডি মডিউল এবং কাস্টম ডিসপ্লে সমাধানগুলির একটি বিস্তৃত পরিসীমা সরবরাহ করি।আমাদের পণ্য এবং পরিষেবা সম্পর্কে আরও জানতে আমাদের ওয়েবসাইটটি দেখুন.
আজই আমাদের সাথে যোগাযোগ করুন!
আপনার স্ট্যান্ডার্ড পণ্য বা কাস্টমাইজড সমাধানের প্রয়োজন হোক না কেন, আমাদের টিম আপনাকে সাহায্য করতে প্রস্তুত। আসুন আপনার ধারণাগুলিকে অত্যাধুনিক প্রদর্শন প্রযুক্তির সাথে জীবন দান করি।
শেঞ্জেন সেফ টেকনোলজি লিমিটেড।ডিসপ্লে ইনোভেশনে আপনার বিশ্বস্ত অংশীদার।
বৈশিষ্ট্য
| পয়েন্ট | স্পেসিফিকেশন |
| প্রদর্শন মোড | সাধারণত কালো, সংক্রামক |
| দিকনির্দেশনা | রাত ১২টা |
| রঙ | ২৬২ কে |
| ড্রাইভ আইসি | ST7735 |
| ইন্টারফেস টাইপ | 4 লাইন এসপিআই |
| মাত্রিক রূপরেখা | 34.00 ((W) x 42.94 ((H) x 2.28 ((T) মিমি |
| এলসিডি সক্রিয় এলাকা | 28.032 ((W) x 35.04 ((H) মিমি |
| রেজোলিউশন | 128 RGB ((H) x 160 ((V) পিক্সেল |
| পিক্সেল পিচ | 0.219 ((W) x 0.219 ((H) মিমি |
রূপরেখা
ইন্টারফেস পিন বর্ণনা
|
পিন.না. |
প্রতীক | বর্ণনা |
| 1 | এন সি | কোন সংযোগ নেই |
| 2 | জিএনডি | মাটি |
| 3 | LEDK | ব্যাকলাইটের ক্যাথোড |
| 4 | LEDA | ব্যাকলাইটের অ্যানোড (3.0V-3.4V) |
| 5 | জিএনডি | মাটি |
| 6 | রিসেট | এলসিএম রিসেট পিন |
|
7 |
ডি/সি |
পিন নির্বাচন করুন D/C= √ 1 √: তথ্য প্রদর্শন করুন। ডি/সি= ০ ০: কমান্ড ডেটা। |
| 8 | এসডিএ | সিরিয়াল ডেটা ইনপুট / আউটপুট। |
| 9 | এসসিএল | সিরিয়াল ঘড়ি পিন. |
| 10 | ভিসিসি | অ্যানালগ পাওয়ার সাপ্লাই ((2.8V-3.3V) |
| 11 | আইওভিসিসি | ইন্টারফেসের জন্য পাওয়ার সাপ্লাই ((1.8V-3.3V) |
| 12 | সি এস |
চিপ নির্বাচন পিন ((Low) সক্রিয় করুন) |
| 13 | জিএনডি | মাটি |
| 14 | এন সি | কোন সংযোগ নেই |
স্কিম্যাটিক ডায়াগ্রাম
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিনিট | ম্যাক্স | ইউনিট |
| লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | -০.3 | 4.6 | V |
| অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | -০.3 | 4.6 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | -২০ | 70 | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটি | -৩০ | 80 | °C |
| আর্দ্রতা | RH |
-- |
৯০% ((Max60C) | RH |
বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | 1.65 | 1.৮/২।8 | 3.3 | V |
| অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | 2.6 | 2.8 | 3.3 |
-- |
| ইনপুট বর্তমান | আইডি |
-- |
20 |
-- |
mA |
ব্যাকলাইটের বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| সামনের ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V |
| সামনের স্রোত | যদি |
-- |
80 |
-- |
mA |
| অপারেটিং লাইফ টাইম |
-- |
-- |
40000 |
-- |
ঘন্টা |
অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | শর্ত | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট |
| প্রতিক্রিয়া সময় | Tr+Tf | θ = 0° |
- |
30 | 60 | এম এস |
| কন্ট্রাস্ট রেসিও | সিআর | θ = 0° | 200 | 300 |
- |
|
|
দেখার কোণ |
শীর্ষ | সিআর-১০ | 40 | 45 | - |
ডিগ। |
| নীচে | সিআর-১০ | 15 | 20 | - | ||
| বাম | সিআর-১০ | 40 | 45 | - | ||
| ঠিক আছে | সিআর-১০ | 40 | 45 | - | ||
|
সিএফ রঙ রঙিনতা (CIE)
|
Wx |
θ = 0° |
-০.02 |
0.308 |
+০।02 |
|
| ওয়াই | 0.327 | |||||
| Rx | 0.610 | |||||
| রাই | 0.329 | |||||
| Gx | 0.299 | |||||
| জিআই | 0.567 | |||||
| Bx | 0.143 | |||||
| দ্বারা | 0.111 | |||||
| ক্রস টক | ct | ২% | ||||
| সংক্রমণ | ট্রান্স | 6.২১% | 6.৯% |
- |

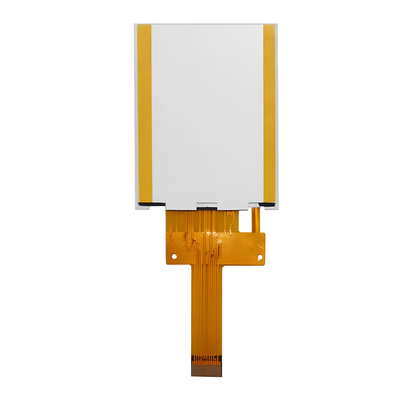

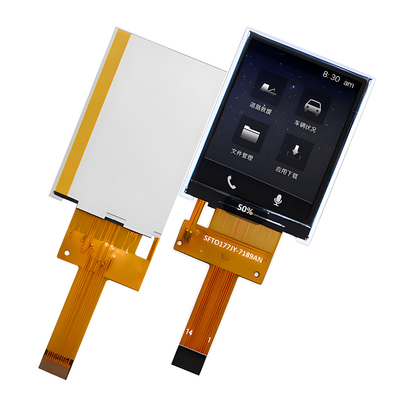

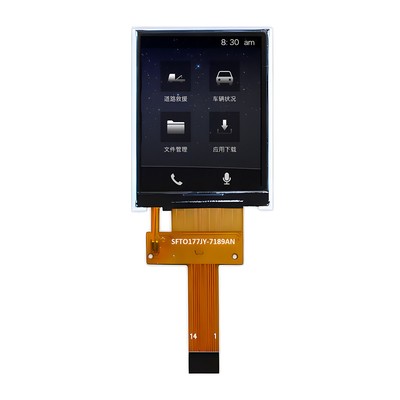

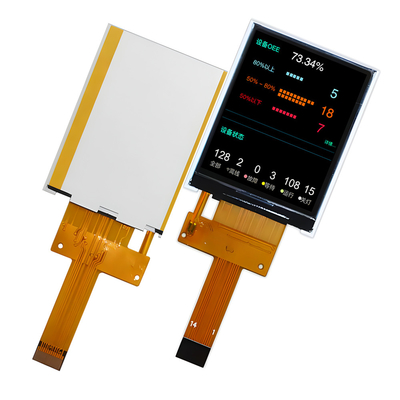

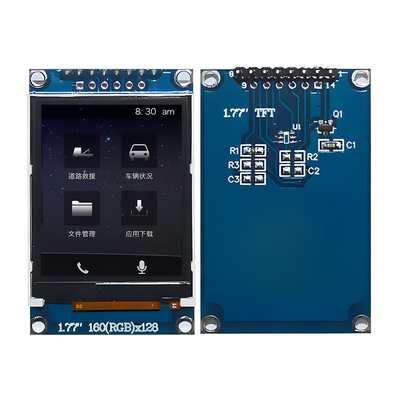

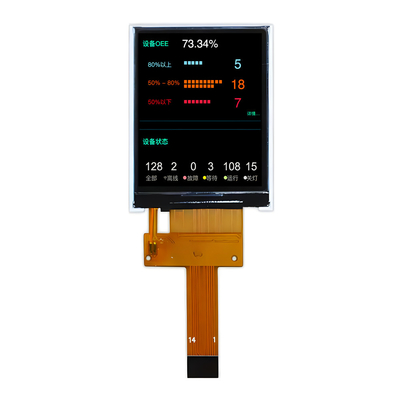

পণ্যের ছবি
পরিবেশগত / নির্ভরযোগ্যতা পরীক্ষা
| না. | পরীক্ষার আইটেম | শর্ত | মন্তব্য |
| 1 | উচ্চ তাপমাত্রা অপারেশন | Ts= +80°C, 240 ঘন্টা |
নোট ১ IEC60068-2-2, GB2423. 2-89 |
| 2 | নিম্ন তাপমাত্রা অপারেশন | তা=-৩০° সেলসিয়াস, ২৪০ ঘণ্টা | নোট ২ আইইসি ৬০০৬৮-২-১ GB2423.1-89 |
| 3 | উচ্চ তাপমাত্রায় সঞ্চয় | Ta= +80°C, 240 ঘন্টা | IEC60068-2-2 GB2423. 2-89 |
| 4 | নিম্ন তাপমাত্রায় সঞ্চয় | তা=-৩০° সেলসিয়াস, ২৪০ ঘণ্টা | IEC60068-2-1 GB/T2423.1-89 |
| 5 | উচ্চ তাপমাত্রা এবং আর্দ্রতা স্টোরেজ | Ta= +60°C, 90% RH সর্বোচ্চ, 160 ঘন্টা |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | তাপীয় শক (অপারেশন না) | -30°C 30 মিনিট ~ +80°C 30 মিনিট পরিবর্তন সময়ঃ 5 মিনিট, 30 চক্র |
ঠান্ডা দিয়ে শুরু করুন তাপমাত্রা, শেষ উচ্চ তাপমাত্রা আইইসি ৬০০৬৮-২-১৪ GB2423.22-87 |
|
7 |
ইলেক্ট্রো স্ট্যাটিক স্রাব (অপারেশন) |
C=150pF, R=330 Ω, 5 পয়েন্ট/প্যানেল বায়ুঃ ±8KV, 5 বার; যোগাযোগঃ ±4KV, 5 সময়; (পরিবেশঃ 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
কম্পন (অপারেশন না করা) |
ফ্রিকোয়েন্সি রেঞ্জঃ 10~55Hz, স্ট্রোকঃ 1. মিমি স্কেপঃ 10Hz~55Hz~10Hz X.Y.Z. এর প্রতিটি দিকের জন্য 2 ঘন্টা (প্যাকেজের অবস্থা) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | শক (অপারেশন না) |
60G 6ms, ± X, ± Y, ± Z প্রতিটি দিকের জন্য ৩ বার |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | প্যাকেজ ড্রপ টেস্ট |
উচ্চতাঃ ৮০ সেমি, ১ কোণ, ৩টি প্রান্ত, ৬টি পৃষ্ঠ |
IEC60068-2-32 GB/T2423.8-1995 |
