পণ্যের বিবরণ:
|
মডেল নম্বার: | SFTO2150RX-7320AN | পর্দার আকার: | 21.5 ইঞ্চি তির্যক |
---|---|---|---|
রেজোলিউশন: | 1920 × 1080 পিক্সেল (আরজিবি স্ট্রাইপ) | উজ্জ্বলতা: | 500 cd/m² |
অপারেটিং টেম্প।: | -30°C থেকে +80°C | কন্ট্রাস্ট অনুপাত: | 1000:1 (টাইপ।) |
ইন্টারফেস: | দ্বৈত-চ্যানেল এলভিডি (2 পিক্সেল/ঘড়ি) | ব্যাকলাইট: | 50,000 ঘন্টা |
শক্তি খরচ: | 20.96W (এলসিডি: 3.5W + ব্যাকলাইট: 17.46W) | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | 500 সিডি/মি2 ইন্ডাস্ট্রিয়াল TFT এলসিডি,21.5-ইঞ্চি ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি,বিস্তৃত তাপমাত্রা সীমা টিএফটি এলসিডি |
গুরুত্বপূর্ণ পরিবেশের জন্য অতি-শক্তিশালী ২১.৫" FHD TFT LCD
SFTO2150RX-7320AN সামরিক-গ্রেডের নির্ভরযোগ্যতা প্রদান করে যা আপসহীন ভিজ্যুয়াল পারফরম্যান্সের দাবিদার শিল্প সিস্টেমগুলির জন্য। ৫০০ নিট উজ্জ্বলতা এবং ১০০০:১ কনট্রাস্ট অনুপাতের সাথে, এই সানলাইট-রিডেবল ডিসপ্লে চিকিৎসা রোগ নির্ণয়, মহাকাশ নিয়ন্ত্রণ এবং অফশোর অপারেশনে শ্রেষ্ঠত্ব অর্জন করে।
চরম অবস্থার জন্য প্রকৌশলী
সার্টিফাইড নির্ভরযোগ্যতা (IEC স্ট্যান্ডার্ড অনুযায়ী):
২৪০ ঘন্টা @৮৫°C/৮৫%RH অপারেশন
১০০-চক্র থার্মাল শক (-৩০°C↔৬০°C)
ESD সুরক্ষা: ±১৫kV (বায়ু), ±৮kV (যোগাযোগ)
মেডিকেল ইমেজিং: সার্জিক্যাল মনিটর, এমআরআই কনসোল
এভায়োনিক্স: ককপিট ডিসপ্লে, ফ্লাইট কন্ট্রোল সিস্টেম
মেরিন: নেভিগেশন ব্রিজ, ইঞ্জিন রুম প্যানেল
শিল্প 4.0: CNC, রোবোটিক্স, SCADA-এর জন্য HMI
ইইউ নির্দেশিকা: ROHS 2011/65/EU, REACH SVHC, EN 55032 EMC
নিরাপত্তা সার্টিফিকেশন: UL 60601-1 (মেডিকেল), DNV-GL (মেরিন)
ওয়ারেন্টি: ১ বছরের কার্যকরী প্রতিস্থাপন
HSF: হ্যালোজেন-মুক্ত নির্মাণ
কাস্টমাইজেশনের অনুরোধ করুন
যোগাযোগ করুন sales2@saef.com.cn IP65 সিল করা সংস্করণ, ক্যাপাসিটিভ টাচ বিকল্প, বা কাস্টম বেজেল ডিজাইনের জন্য।
স্পেসিফিকেশন
আইটেম | স্পেসিফিকেশন | ন্যূনতম |
সক্রিয় স্ক্রিন সাইজ | ২১.৫ | ইঞ্চি |
পিক্সেলের সংখ্যা | ১৯২০ X ১০৮০ | পিক্সেল |
ডিসপ্লে এলাকা | 476.64 (H) x 268.11(V) | মিমি |
বেজেল খোলা | 479.84(H) x 271.3(V) | মিমি |
আউ outline ডাইমেনশন | 495.6(H) x 292.4(V) x 10.35(D) | মিমি |
উজ্জ্বলতা, সাদা | 500 (কেন্দ্র ১ পয়েন্ট, Typ.) | cd/m 2 |
পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ | ১২ (Typ) | LED লাইট বার ইনপুট মোট কারেন্ট |
পাওয়ার সাপ্লাই ভোল্টেজ | ৫.০ (Typ) | LED লাইট বার ইনপুট মোট কারেন্ট |
PBL | মোট = ২০.৯৬ (Typ.) | বাহ্যিক মাত্রা |
কনট্রাস্ট অনুপাত | ১০০০:১ | -- |
প্রতিক্রিয়া সময় | ১৪ (Typ.)(G থেকে G) | ক্রস টক |
রঙের তাপমাত্রা | TBD | K |
ওজন | TBD(Typ) | কেজি |
অপারেটিং তাপমাত্রা | -৩০ ~ ৮০ | ℃ |
সংরক্ষণ তাপমাত্রা | -৩০ ~ ৮৫ | ℃ |
অপটিক্যাল বৈশিষ্ট্য
প্রতীক | ফাংশন | শর্ত | সাধারণ | সর্বোচ্চ | LED লাইট বার ইনপুট ভোল্টেজ প্রতি ইনপুট পিন | ন্যূনতম | ||
ভিউইং অ্যাঙ্গেল পরিসর |
অনুভূমিক |
Θ3 |
CR > ১০ |
৮৫ | ৮৯ | ২.০ | ডিগ্রী | |
Θ9 | ৮৫ | ৮৯ | ২.০ | ডিগ্রী | ||||
উলম্ব |
Θ12 | ৮৫ | ৮৯ | ২.০ | ডিগ্রী | |||
Θ6 | ৮৫ | ৮৯ | ২.০ | ডিগ্রী | ||||
উজ্জ্বলতা বৈসাদৃশ্য অনুপাত | CR |
Θ = ০. (কেন্দ্র) সাধারণ ভিউইং অ্যাঙ্গেল |
৪৫০ | ৫০০ | ||||
সেল ট্রান্সমিট্যান্স | Tr | ২.০ | ৩.৫৫ | ২.০ | ব্যাকলাইট বৈশিষ্ট্য | |||
সাদা উজ্জ্বলতা অভিন্নতা | ΔY | ৭৫ | ৮০ | ২.০ | ব্যাকলাইট বৈশিষ্ট্য | |||
রঙের প্রজনন সাদা |
Wx |
০.২৮৩ | ০.৩১৩ | ০.৩৪৩ | - | ২.০ | ||
০.২৯৯ | ০.৩২৯ | ০.৩৫৯ | - | ২.০ | ||||
Rx |
০.607 | ০.৬৩৭ | ০.৬৬৭ | - | ২.০ | |||
০.৩২০ | ০.৩৫০ | ০.৩৮০ | - | ২.০ | ||||
Gx |
০.২৬৬ | ০.২৯৬ | ০.৩২৬ | - | ২.০ | |||
০.৫৯০ | ০.৬২০ | ০.৬৫0 | - | ২.০ | ||||
Bx |
০.১২০ | ০.১৫০ | ০.১৮০ | - | ২.০ | |||
০.০২ | ০.০৫ | ০.০৮ | - | ২.০ | ||||
সময় GTG |
Tg | ১৪ | GND | NC | ক্রস টক | |||
CT | - |
২.০ |
২.০ |
% | ব্যাকলাইট বৈশিষ্ট্য |
পরামিতি
প্রতীক | ফাংশন | ইউনিট | ন্যূনতম | ||
সাধারণ | সর্বোচ্চ | LED লাইট বার ইনপুট ভোল্টেজ প্রতি ইনপুট পিন | |||
VPIN | ৪৬.৫ | ৪৮.৫ | ৫১.৫ | V | LED লাইট বার ইনপুট মোট কারেন্ট |
IPIN | --- | ঘন্টা | mA | LED জীবনকাল | |
LLED | 40000 | 50000 | --- | ঘন্টা | বিদ্যুৎ খরচ |
PBL | ১৭.৪৬ | W | বাহ্যিক মাত্রা |
ইন্টারফেস পিন সংজ্ঞা
P
ইন নংপ্রতীক | ফাংশন | ১ |
RXO0- | পিক্সেল ০ (ODD)-এর নেগেটিভ ট্রান্সমিশন ডেটা | ২ |
RXO0+ | পিক্সেল ০ (ODD)-এর পজিটিভ ট্রান্সমিশন ডেটা | ৩ |
RXO1- | পিক্সেল ১ (ODD)-এর নেগেটিভ ট্রান্সমিশন ডেটা | ৪ |
RXO1+ | পিক্সেল ১ (ODD)-এর পজিটিভ ট্রান্সমিশন ডেটা | ৫ |
RXO2- | পিক্সেল ২ (ODD)-এর নেগেটিভ ট্রান্সমিশন ডেটা | ৬ |
RXO2+ | পিক্সেল ২ (ODD)-এর পজিটিভ ট্রান্সমিশন ডেটা | ৭ |
GND | পাওয়ার গ্রাউন্ড | ২৫ |
RXOC- | নেগেটিভ ট্রান্সমিশন ক্লক (ODD) | ৯ |
RXOC+ | পজিটিভ ট্রান্সমিশন ক্লক (ODD) | ১০ |
RXO3- | পিক্সেল ৩ (ODD)-এর নেগেটিভ ট্রান্সমিশন ডেটা | ১১ |
RXO3+ | পিক্সেল ৩ (ODD)-এর পজিটিভ ট্রান্সমিশন ডেটা | ১২ |
RXE0- | পিক্সেল ০ (EVEN)-এর নেগেটিভ ট্রান্সমিশন ডেটা | ১৩ |
RXE0+ | পিক্সেল ০ (EVEN)-এর পজিটিভ ট্রান্সমিশন ডেটা | ১৪ |
GND | পাওয়ার গ্রাউন্ড | ২৫ |
RXE1- | পিক্সেল ১ (EVEN)-এর নেগেটিভ ট্রান্সমিশন ডেটা | ১৬ |
RXE1+ | পিক্সেল ১ (EVEN)-এর পজিটিভ ট্রান্সমিশন ডেটা | ১৭ |
GND | পাওয়ার গ্রাউন্ড | ২৫ |
RXE2- | পিক্সেল ২ (EVEN)-এর নেগেটিভ ট্রান্সমিশন ডেটা | ১৯ |
RXE2+ | পিক্সেল ২ (EVEN)-এর পজিটিভ ট্রান্সমিশন ডেটা | ২০ |
RXEC- | নেগেটিভ ট্রান্সমিশন ক্লক (EVEN) | ২১ |
RXEC+ | পজিটিভ ট্রান্সমিশন ক্লক (EVEN) | ২২ |
RXE3- | পিক্সেল ৩ (EVEN)-এর নেগেটিভ ট্রান্সমিশন ডেটা | ২৩ |
RXE3+ | পিক্সেল ৩ (EVEN)-এর পজিটিভ ট্রান্সমিশন ডেটা | ২৪ |
GND | পাওয়ার গ্রাউন্ড | ২৫ |
NC | সংযোগ নয় | ২৭ |
NC | সংযোগ নয় | ২৭ |
NC | সংযোগ নয় | ২৮ |

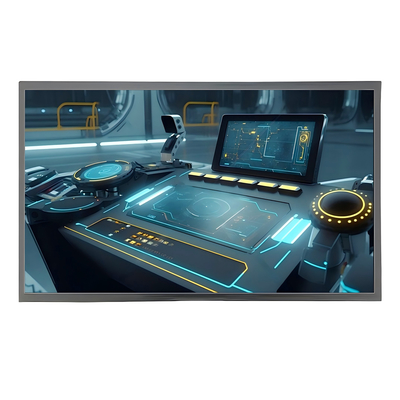

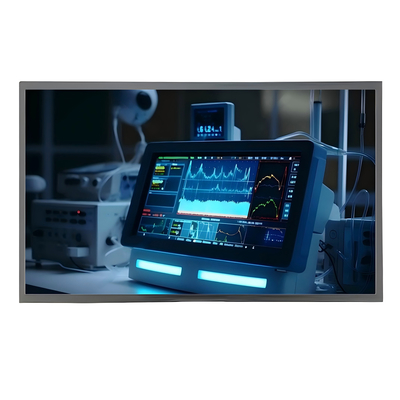

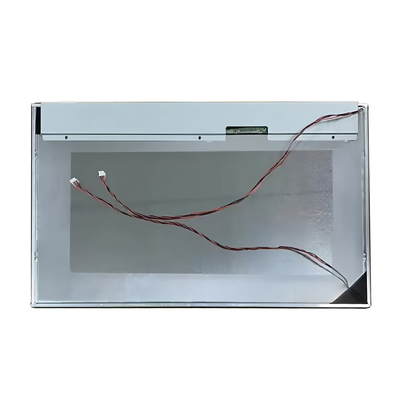

VDD | পণ্যের ছবি |
২৯ |
VDD | পণ্যের ছবি | |
VDD | পণ্যের ছবি |
