পণ্যের বিবরণ:
|
মডেল নম্বার: | Sfto2700sm-7317AN | পর্দার আকার: | 27 ইঞ্চি তির্যক |
---|---|---|---|
রেজোলিউশন: | 1920 × 1080 পিক্সেল (আরজিবি স্ট্রাইপ) | উজ্জ্বলতা: | 350 cd/m² |
অপারেটিং টেম্প।: | 0°C থেকে +50°C | কন্ট্রাস্ট অনুপাত: | 1000:1 (টাইপ।) |
ইন্টারফেস: | দ্বৈত-চ্যানেল এলভিডি (2 পিক্সেল/ঘড়ি) | প্রতিক্রিয়া সময়: | 14 এমএস (চালু/বন্ধ, টাইপ।) |
ব্যাকলাইট: | 30,000 ঘন্টা | সারফেস ট্রিটমেন্ট: | অ্যান্টি-গ্লেয়ার, ৩ এইচ হার্ডনেস |
ক্ষমতা ইনপুট: | 5V ± 10% (সর্বোচ্চ 5.5V) | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | ৩৫০ সিডি/এম২ ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি,ডুয়াল এলভিডিএস ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি,২৭" ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি |
নিয়ন্ত্রণ কক্ষের জন্য শিল্প গ্রেডের 27-ইঞ্চি ডিসপ্লে
SFTO2700SM-7317AN কন্ট্রোল রুম, চিকিৎসা প্রযুক্তি এবং অটোমেশন সিস্টেমের জন্য শিল্প-দৃঢ়তার সাথে ফুল-এইচডি রেজোলিউশনকে একত্রিত করে। 350 cd/m² উজ্জ্বলতা এবং 89° দেখার কোণ সহ, এটি এমনকি কঠিন আলোর পরিস্থিতিতেও পরিষ্কার ভিজ্যুয়ালাইজেশন প্রদান করে।
প্রকৌশলীদের জন্য মূল সুবিধা
✅ শিল্প নির্ভরযোগ্যতা
0°C থেকে 50°C-এ অপারেটিং (সংরক্ষণ -20°C~60°C)
74.25MHz ক্লক ফ্রিকোয়েন্সি সহ ডুয়াল-LVDS ইন্টারফেস
3H স্ক্র্যাচ-প্রতিরোধী অ্যান্টি-গ্লেয়ার সারফেস
✅ অপটিক্যাল এক্সিলেন্স
তীক্ষ্ণ গ্রে-স্কেল উপস্থাপনার জন্য 1000:1 কনট্রাস্ট অনুপাত
14ms প্রতিক্রিয়া সময় (কালো থেকে সাদা পরিবর্তন)
CIE1931 অনুযায়ী রঙের স্থানাঙ্ক (হোয়াইট পয়েন্ট x=0.283/y=0.289)
✅ সহজ ইন্টিগ্রেশন
লকিং JAE FI-X30HL সংযোগকারী
DE-শুধুমাত্র টাইমিং মোড (কোনো HSYNC/VSYNC প্রয়োজন নেই)
VESA-সামঞ্জস্যপূর্ণ মাউন্টিং পয়েন্ট
প্রত্যয়িত দৃঢ়তা
72h উচ্চ তাপমাত্রা পরীক্ষা @60°C
24 চক্র থার্মাল শক (-20°C↔60°C)
ESD সুরক্ষা: IEC 61000-4-2 অনুযায়ী ±8kV (যোগাযোগ)
প্রসেস কন্ট্রোল প্রযুক্তি: SCADA সিস্টেম, কন্ট্রোল রুম ডিসপ্লে
মেডিকেল ডিভাইস: অপারেটিং রুম মনিটর, ডায়াগনস্টিক কনসোল
ল্যাব অটোমেশন: মাইক্রোস্কোপি মনিটর, বিশ্লেষণ যন্ত্র
ডিজিটাল সাইনেজ: শিল্প-গ্রেডের ইনফোটেইনমেন্ট সিস্টেম
ISO সার্টিফিকেট: 9001:2015 (গুণমান), 14001:2015 (পরিবেশ)
EMV: EN 55032:2015 সম্মতি
ওয়ারেন্টি: কার্যকরী ত্রুটির উপর 2 বছর
সরবরাহের সুযোগ: ESD সুরক্ষা প্যাকেজিং, অ্যাসেম্বলি অঙ্কন (DXF)
কাস্টমাইজেশন অনুরোধ করুন
যোগাযোগ করুন sales2@saef.com.cn IP65 সিল করা সংস্করণ, ক্যাপাসিটিভ টাচ বিকল্প, বা কাস্টম বেজেল ডিজাইনের জন্য।
স্পেসিফিকেশন
আইটেম | ইউনিট | স্পেসিফিকেশন |
স্ক্রিন ডায়াগোনাল | মিমি | 27.0” |
সক্রিয় এলাকা | মিমি | 597.888(H) x 336.312(V) |
পিক্সেল H x V | - | 1920(x3) x 1080 |
পিক্সেল পিচ | um | 31.14(প্রতিটি ট্রায়াড) x31.14 |
পিক্সেল বিন্যাস | - | R.G.B. উল্লম্ব স্ট্রাইপ |
ডিসপ্লে মোড | - | সাধারণত কালো |
প্রতিক্রিয়া সময় | মিলি সেকেন্ড | 14ms (typ., on/off) |
ওজন | গ্রাম | TBD |
বৈদ্যুতিক ইন্টারফেস | - | ডুয়াল চ্যানেল LVDS, 8 বিট RGB ডেটা ইনপুট |
রঙ সমর্থন করুন | - | 16.7M রং |
সারফেস ট্রিটমেন্ট | - | অ্যান্টি-গ্লেয়ার, 3H |
অপারেটিং তাপমাত্রা | ℃ |
0 থেকে +50 |
সংরক্ষণ তাপমাত্রা | ℃ | -20 থেকে +60 |
বাহ্যিক মাত্রা
ইন্টারফেস পিন সংজ্ঞা
পিন নং. | প্রতীক | বর্ণনা |
1 | RxO0- | নেগেটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অড ডেটা) |
2 | RxO0+ | পজিটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অড ডেটা) |
3 | RxO1- | নেগেটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অড ডেটা) |
4 | RxO1+ | পজিটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অড ডেটা) |
5 | RxO2- | নেগেটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অড ডেটা) |
6 | RxO2+ | পজিটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অড ডেটা) |
7 | BIST | BIST |
8 | RxOCLK- | নেগেটিভ LVDS ডিফারেনশিয়াল ক্লক ইনপুট (অড ক্লক) |
9 | RxOCLK+ | পজিটিভ LVDS ডিফারেনশিয়াল ক্লক ইনপুট (অড ক্লক) |
10 | RxO3- | নেগেটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অড ডেটা) |
11 | RxO3+ | পজিটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অড ডেটা) |
12 | RxE0- | নেগেটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (ইভেন ডেটা) |
13 | RxE0+ | পজিটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (ইভেন ডেটা) |
14 | GND | গ্রাউন্ড |
15 | RxE1- | নেগেটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (ইভেন ডেটা) |
16 | RxE1+ | পজিটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (ইভেন ডেটা) |
17 | GND | গ্রাউন্ড |
18 | RxE2- | নেগেটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (ইভেন ডেটা) |
19 | RxE2+ | পজিটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (ইভেন ডেটা) |
20 | RxECLK- | নেগেটিভ LVDS ডিফারেনশিয়াল ক্লক ইনপুট (ইভেন ক্লক) |
21 | RxECLK+ | নেগেটিভ LVDS ডিফারেনশিয়াল ক্লক ইনপুট (ইভেন ক্লক) |
22 | RxE3- | নেগেটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (ইভেন ডেটা) |
23 | RxE3+ | পজিটিভ LVDS ডিফারেনশিয়াল ডেটা ইনপুট (ইভেন ডেটা) |
24 | GND | গ্রাউন্ড |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | কোন সংযোগ নেই |
28 | VDD | পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ 5V |
29 | VDD | পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ 5V |
30 | VDD | পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ 5V |
অপটিক্যাল বৈশিষ্ট্য
প্যারামিটার | শর্তাবলী | মিনিট | টাইপ | সর্বোচ্চ | ইউনিট | |
ভিউয়িং অ্যাঙ্গেল (CR>10) |
অনুভূমিক | θL | 89 | - |
ডিগ্রী |
|
θR | 89 | - | ||||
উল্লম্ব | θT | 89 | - | |||
θB | 89 | - | ||||
কনট্রাস্ট অনুপাত | কেন্দ্র | 700 | 1000 | - | - | |
প্রতিক্রিয়া সময় | Tr+Td | - | 14 | 20 | ms | |
CF কালার ক্রোমাটিসিটি (CIE1931) |
লাল x |
Typ. -0.03 |
0.646 |
Typ. +0.03 |
- | |
লাল y | 0.341 | - | ||||
সবুজ x | 0.327 | - | ||||
সবুজ y | 0.612 | - | ||||
নীল x | 0.143 | - | ||||
নীল y | 0.041 | - | ||||
সাদা x | 0.283 | - | ||||
সাদা y | 0.289 | - | ||||
সাদার কেন্দ্র উজ্জ্বলতা | YLI | 300 | 350 | cd/m2 |
ব্যাকলাইট বৈশিষ্ট্য
পরামিতি | প্রতীক | মান | ইউনিট | ||
মিনিট | টাইপ | সর্বোচ্চ | |||
লাইট বার ইনপুট ভোল্টেজ | VLED | 51 | 54 | 57 | V |
লাইট বার ইনপুট কারেন্ট | ILED | - | 480 | - | mA |
LED লাইফ টাইম | LBL | 20000 | 30000 | - | ঘন্টা |

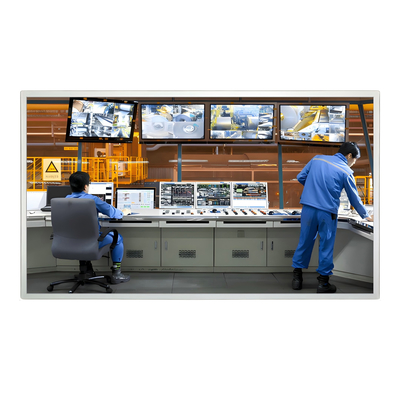

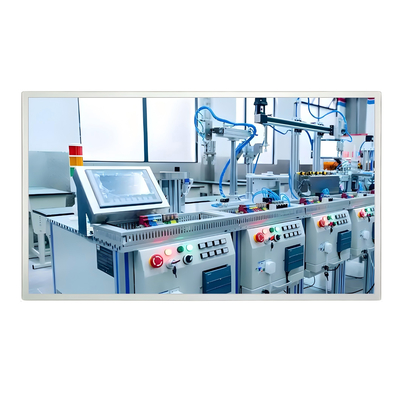

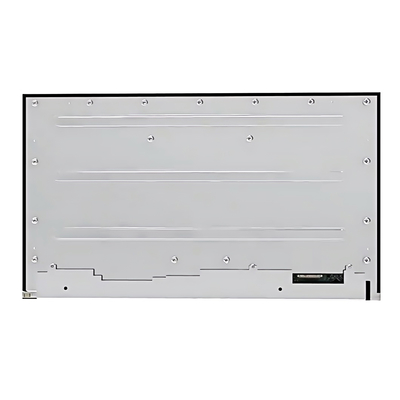

পণ্যের ছবি
