পণ্যের বিবরণ:
|
পণ্য: | 5.7 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে | রেজোলিউশন: | 640x480 VGA |
---|---|---|---|
উজ্জ্বলতা: | ৫০০ সিডি/এম২ (সাধারণ) | দেখার দিক: | 80° (সব দিক, CR≥10) |
কন্ট্রাস্ট অনুপাত: | 1200:1 | ইন্টারফেস: | ৬-বিট RGB (৪০-পিন) |
অপারেটিং টেম্প।: | -30°C থেকে +80°C | কাস্টমাইজেশন: | গ্লাস/সেন্সর/এফপিসি টেইলারিং |
ড্রাইভার আইসি: | JD9168S | LED লাইফটাইম: | 30,000 ঘন্টা |
স্পর্শ: | প্রজেক্টেড ক্যাপাসিটিভ (পিসিএপি) | কমপ্লায়েন্স: | রোহস এন্ড রিচ সম্মত |
বিশেষভাবে তুলে ধরা: | PCAP টাচ ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি,JD9168S ইন্ডাস্ট্রিয়াল TFT LCD,৬৪০x৪৮০ ইন্ডাস্ট্রিয়াল TFT LCD |
পিসিএপি টাচ সহ রুজড 5.7 "টিএফটি এলসিডি ডিসপ্লে 500Nits - শিল্প গ্রেড প্রশস্ত তাপমাত্রা
সেফ টেকনোলজির SFTO570DX-7263AN চরম পরিবেশে ব্যতিক্রমী পারফরম্যান্স প্রদান করে। ৫০০ নিট উজ্জ্বলতা, -৩০ ডিগ্রি সেলসিয়াস থেকে +৮০ ডিগ্রি সেলসিয়াস অপারেটিং পরিসীমা এবং ৮০ ডিগ্রি সব দিকের দেখার কোণ সহ, এই ৫ ডিগ্রি ডিগ্রি সেলসিয়াস স্ক্রিনটি ৫ ডিগ্রি সেলসিয়াস স্ক্রিনের সাথে একসাথে কাজ করে।7 ইঞ্চি ভিজিএ টিএফটি শিল্পের এইচএমআইগুলির জন্য ডিজাইন করা হয়েছে, চিকিৎসা সরঞ্জাম, এবং ইউরোপ ও উত্তর আমেরিকার মোটরগাড়ি ড্যাশবোর্ড।
✅ চরম পরিবেশের জন্য প্রস্তুত: আর্কটিক ঠান্ডা থেকে মরুভূমি গরম (-30°C ~ 80°C) পর্যন্ত 120 ঘন্টা তাপ শক সার্টিফিকেশন সহ কাজ করে।
✅ শিল্প স্থায়িত্বঃ 3H শক্ত পৃষ্ঠ স্ক্র্যাচ প্রতিরোধী + এলোমেলো কম্পন প্রতিরোধের (0.015G2/Hz, 5-500Hz) ।
✅ অপ্টিমাইজড পাওয়ারঃ শুধুমাত্র 1.5W ব্যাকলাইট খরচ + পিডব্লিউএম ডিমিং কন্ট্রোল (1-50kHz) ।
✅ উচ্চ ভিজ্যুয়াল ক্লারিটিঃ 1200: 1 বিপরীত অনুপাত + 60% এনটিএসসি রঙের ব্যাপ্তি।
সিমলেস টাচ ইন্টিগ্রেশন
আমাদের প্রোজেক্টড ক্যাপাসিটিভ (পিসিএপি) টাচ কাস্টমাইজেশনের সাথে আপনার সমাধান আপগ্রেড করুনঃ
গ্লাস অপশনঃ গরিলা গ্লাস®/টেম্পারেড গ্লাস/পিএমএমএ AG/AR/AF লেপ সহ।
সেন্সর নমনীয়তাঃ গ্লাস/ফিল্ম/ফিল্ম+ফিল্ম স্ট্যাক + কাস্টম FPC আকার।
কন্ট্রোলার সামঞ্জস্যঃ EETI, ILITEK, Cypress, Goodix (I2C/USB/RS232 ইন্টারফেস) ।
র্যাপিড প্রোটোটাইপিংঃ ডিসপ্লে + টাচ কম্বোগুলির জন্য 4 সপ্তাহের নমুনা লিড সময়।
আদর্শঃ মেডিকেল স্টেরিলাইজযোগ্য ইন্টারফেস, অটোমোটিভ ড্যাশবোর্ড, কারখানার অটোমেশন নিয়ন্ত্রণ।
প্রোডাক্ট স্পেসিফিকেশন
পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
এলসিডি টাইপ | টিএফটি | - |
রঙ প্রদর্শন করুন | 16.7M | - |
দিকনির্দেশনা | আইপিএস, সমস্ত দেখার কোণ | ঘড়ি |
অপারেটিং তাপমাত্রা | -৩০ ~ +৮০ | °C |
সংরক্ষণের তাপমাত্রা | -৩০ ~ +৮০ | °C |
মডিউলের আকার | অঙ্কন দেখুন | মিমি |
সক্রিয় এলাকা ((W × H) | 115.20X86.40 | মিমি |
বিন্দু সংখ্যা | ৬৪০ x ৪৮০ | বিন্দু |
এলসিএম কন্ট্রোলার | JD9168S | - |
পাওয়ার সাপ্লাই ভোল্টেজ | 3.3 | V |
ব্যাকলাইট | 3S7P-LED (সাদা) | পিসি |
ইন্টারফেস | আরজিবি ইন্টারফেস | - |
বাহ্যিক মাত্রা
পরম সর্বোচ্চ রেটিং
পয়েন্ট | প্রতীক | মিনিট। | ম্যাক্স. | ইউনিট |
সরবরাহ ভোল্টেজ ভোল্টেজ | ভিসিসি | -০.3 | 3.3 | V |
ব্যাকলাইট সরবরাহ ভোল্টেজ | ভিএলইডি | -০.3 | 6.0 | V |
অপারেটিং তাপমাত্রা | শীর্ষ | -৩০ | 80 | °C |
সংরক্ষণের তাপমাত্রা | টিএসটি | -৩০ | 80 | °C |
ব্যাকলাইটের বৈশিষ্ট্য
পয়েন্ট | প্রতীক | সাধারণ মূল্য | |
সরবরাহ ভোল্টেজ | ভিএলইডি | ৫ ভোল্ট | |
সরবরাহ বর্তমান | আইএল | ৩০০ - এমএ | |
বিদ্যুৎ খরচ | পিএল | 1.5 - ডাব্লু | |
PWM নিয়ন্ত্রণ ফ্রিকোয়েন্সি | FPDIM | ৫০ কে হার্জ | |
ব্যাকলাইট ON-OFF | উচ্চ |
VEN |
1.4 ভিএলইডি ভি |
কম | ০-০.৪ ভোল্ট | ||
পিডব্লিউএম নিয়ন্ত্রণ স্তর | উচ্চ |
VPDIM |
1.5 ভোল্ট |
কম | ০-০.৪ ভোল্ট | ||
অভিন্নতা | ΔBp | ৮০% | |
জীবনকাল | সময় | ৪০ হাজার ঘন্টা |
ইন্টারফেস পিন সংজ্ঞা
পিন নং। | প্রতীক | I/O | সংজ্ঞা |
1 | U/D | আমি | প্যানেল মডিউলের উপরে/নীচে স্ক্যান দিক। |
2 | এন সি | - | কোন সংযোগ নেই। |
3 | HSYNC | আমি | আরজিবি ইন্টারফেসে অনুভূমিক সিঙ্ক ইনপুট। |
৪-৬ | ভিএলইডি | পি | LED ড্রাইভারের জন্য পাওয়ার সাপ্লাই। |
7 | ভিসিসি | পি | টিএফটির জন্য পাওয়ার সাপ্লাই। |
8 | VSYNC | আমি | আরজিবি ইন্টারফেসে উল্লম্ব সিঙ্ক ইনপুট। |
9 | DE | আমি | আরজিবি ইন্টারফেসে ডেটা ইনপুট সক্ষম করুন। |
10 | এক্সএল | আমি | কোন সংযোগ নেই। |
11 | ইউ ইউ | আমি | কোন সংযোগ নেই। |
12 | এডিজে | আমি | PWM সিগন্যাল ইনপুট পিন। |
১৩-১৫ | বি৫-বি৩ | আমি | ব্লু ডেটা বাস। |
16 | ভিএসএস | পি | মাটি। |
১৭-১৯ | বি২-বি০ | আমি | ব্লু ডেটা বাস। |
20 | ভিএসএস | পি | মাটি। |
২১-২৩ | G5-G3 | আমি | সবুজ ডাটা বাস। |
24 | ভিএসএস | পি | মাটি। |
২৫-২৭ | জি২-জি০ | আমি | সবুজ ডাটা বাস। |
28 | ভিএসএস | পি | মাটি। |
২৯-৩১ | R5-R3 | আমি | রেড ডেটা বাস। |
32 | ভিএসএস | পি | মাটি। |
৩৩-৩৫ | R2-R0 | আমি | রেড ডেটা বাস। |
36 | এক্সআর | আমি | কোন সংযোগ নেই। |
37 | YD | আমি | কোন সংযোগ নেই। |
38 | ডিসিএলকে | আমি | আরজিবি ইন্টারফেসে পিক্সেল ঘড়ির ইনপুট। |
39 | ভিএসএস | পি | মাটি। |
40 | এল/আর | আমি | প্যানেল মডিউলের বাম/ডান স্ক্যান দিক। |

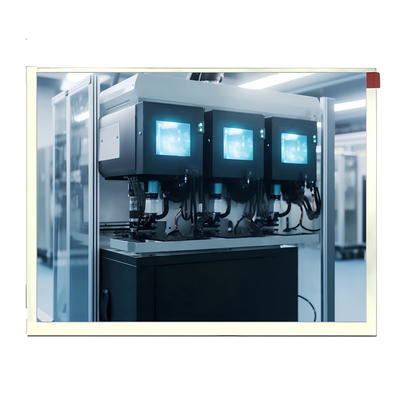

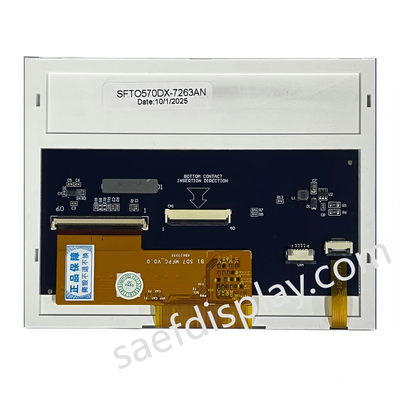

পণ্যের চিত্র
